Notice INFINITY Kappa Perfect 6.1 - page 1
1 / 4
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp 6,5-Zoll-Komponenten-Lautsprechersystem (2-Wege)
Marke Infinity
Modell Kappa Perfect 6.1
Frequenzgang 75 Hz – 23 kHz (±3 dB)
Belastbarkeit (RMS) 100 W
Belastbarkeit (Spitze) 400 W
Nennimpedanz 4 Ohm
Empfindlichkeit 90 dB
Übergangsfrequenz 3,5 kHz (24 dB/Oktave, Linkwitz-Riley)
Tieftöner Durchmesser 6,5 Zoll (165 mm)
Hochtöner Durchmesser 1 Zoll (25,4 mm)
Einbautiefe Tieftöner 70 mm
Einbautiefe Hochtöner 25,4 mm
Ausschnittdurchmesser Tieftöner 129 mm
Ausschnittdurchmesser Hochtöner 45 mm
Hochtöner-Pegelanpassung +5 dB / 0 dB / -4 dB (über Jumper)
Frequenzweiche Passiv, impedanzkompensiert, 4. Ordnung Linkwitz-Riley
Einbaumöglichkeiten Tür, Fußraum, Armaturenbrett (Hochtöner auf- oder bündig)
Empfohlene Verstärkerleistung Mind. 35 W RMS pro Kanal
Bi-Amping Nicht empfohlen
Gewicht (ca.) 2,0 kg (Paar mit Weiche)

Häufig gestellte Fragen - Kappa Perfect 6.1 INFINITY

Welche Verstärkerleistung wird für das Infinity Kappa Perfect 6.1 empfohlen?
Das System sollte mit einem 2-Kanal-Verstärker mit mindestens 35 W RMS pro Kanal betrieben werden. Höhere Leistung bis 100 W RMS ist möglich.
Kann ich die Hochtöner-Lautstärke anpassen?
Ja, über die mitgelieferten Jumper auf der Frequenzweiche können Sie die Hochtöner-Pegel zwischen +5 dB, 0 dB (Standard) und -4 dB einstellen.
Ist Bi-Amping mit dem Kappa Perfect 6.1 möglich?
Nein, Bi-Amping wird nicht empfohlen. Die passive Frequenzweiche ist für eine 4th-Order-Linkwitz-Riley-Abstimmung optimiert, die mit einer aktiven Weiche nicht reproduziert werden kann.
Wo sollte ich die Lautsprecher am besten einbauen?
Für die beste Bühnen- und Abbildungsqualität empfehlen wir den Einbau von Tief- und Hochtöner im Fußraum (Kickpanel). Alternativ sind Einbauten in Türen oder Armaturenbrett möglich.
Welche Impedanz hat das System?
Die Nennimpedanz beträgt 4 Ohm.
Wie schließe ich die Frequenzweiche an?
Verbinden Sie den Verstärkerausgang mit dem Eingang der Weiche, dann den Tieftöner an den dafür vorgesehenen Ausgang und den Hochtöner an den Hochtonausgang. Achten Sie auf die korrekte Polung.
Welche Einbautiefe hat der Tieftöner?
Die Einbautiefe des Tieftöners beträgt 70 mm. Der Hochtöner benötigt nur 25,4 mm.
Kann ich die Lautsprecher in Standard-Einbaulöcher montieren?
Ja, der Tieftöner passt in 5,25-Zoll-Löcher (129 mm Ausschnitt) für japanische/amerikanische Autos oder 165 mm für europäische Modelle. Der Hochtöner benötigt einen 45 mm Ausschnitt.
Wie pflege ich die Lautsprecher?
Reinigen Sie die Oberflächen vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie scharfe Reinigungsmittel oder Wasser, das in die Chassis eindringen könnte.
Gibt es Ersatzteile für das Kappa Perfect 6.1?
Wenden Sie sich für Ersatzteile wie Hochtöner, Tieftöner oder Frequenzweiche an Ihren autorisierten Infinity-Händler oder den Kundendienst. Die Garantie deckt Herstellungsfehler ab.

Benutzerfragen zu Kappa Perfect 6.1 INFINITY

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Freisprecheinrichtung fürs Auto kostenlos im PDF-Format! Finden Sie Ihr Handbuch Kappa Perfect 6.1 - INFINITY und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Kappa Perfect 6.1 von der Marke INFINITY.

BEDIENUNGSANLEITUNG Kappa Perfect 6.1 INFINITY

INFINITY Kappa Perfect 6.1 - 1

6.5" Component System

INSTRUCTIONS

INFINITY Kappa Perfect 6.1 - 2

Infinity

KAPPA SERIES

Thank you

nent system. The Kappa Perfect6.1 has been engineered to provide the most accurate sonic reproduction possible. Over the years, we at Infinity have listened to hundreds of automotive speakers and we think these are the best. We hope you agree.

This manual includes information that will make your installation as simple and trouble-free as possible. It also provides detailed technical information that will help an experienced installer optimize speaker placement and crossover adjustment. Please study this manual before you begin your installation. Remember to send in your warranty registration card, and keep your sales receipt somewhere safe in case you need warranty service.

INFINITY Kappa Perfect 6.1 - 3

INFINITY Kappa Perfect 6.1 - 4

INFINITY Kappa Perfect 6.1 - 5

natural_image Front view of a white electronic device with a circular logo and four black dots on the side (no visible text or symbols)

INFINITY Kappa Perfect 6.1 - 6

IMPORTANT

Installation of automotive stereo components can require extensive experience performing a variety of mechanical and electrical procedures. Although these instructions explain how to install a Kappa Perfect6.1 component system in a general sense, they do not show the exact installation method for your particular car. If you feel you may not have the necessary tools or experience, ask your authorized Infinity car-audio dealer about professional installation options.

WARNING

Playing loud music in your automobile can permanently damage your hearing as well as hinder your ability to hear traffic. We recommend listening at low volume while driving. Infinity accepts no liability for hearing loss, bodily injury or property damage resulting from use or misuse of this product.

A NOTE ABOUT SYSTEM PERFORMANCE

For the best performance possible, the Kappa Perfect6.1 should be used with a two-channel amplifier with output power of at least 35W RMS per channel. The passive crossover contains impedance-compensating circuitry and has been computer-optimized for the flattest possible frequency response with the tweeter flush-mounted on axis with the listener. The combined responses of the speakers and passive crossover constitute 4th-order Linquitz-Riley acoustic alignment and cannot be duplicated with any electronic crossover currently available for car-audio use. Consequently, bi-amping the Perfect6.1 with an electronic crossover is not recommended.

SPEAKER PLACEMENT

Figures 1–4 show possible speaker placements in the order of most desirable to least desirable. Kick-panel mounting will provide the best staging and imaging in most vehicles.

TWERTER and WOOFER on kick panel

Figure 1. Mounting the woofer and tweeter in the kick panels

TWEETER on kick panel WOOFER in battery- door box

Figure 2. Mounting the woofer in the door and the tweeter in the kick panel

TWEETER in right-forward location on door WOOFER in front- door location

Figure 3. Mounting the woofer and tweeter in the doors

TWEETER on dash WOXIFER in factory door location

Figure 4. Mounting the woofer in the door and the tweeter in the dash

TWEETER INSTALLATION

INFINITY Kappa Perfect 6.1 - TWEETER INSTALLATION - 1

natural_image Technical diagram of a mechanical assembly with labeled components (no text or symbols present)

Figure 5. Surface mounting the tweeter

INFINITY Kappa Perfect 6.1 - TWEETER INSTALLATION - 2

natural_image Exploded view diagram of a mechanical assembly showing internal components and motion arrows (no text or labels)

Figure 6. Flush-mounting the tweeter

WOOFER INSTALLATION

Figure 7. Mounting the woofer where

Figure 7. Mounting the woofer where there is no factory speaker location

INFINITY Kappa Perfect 6.1 - WOOFER INSTALLATION - 2

natural_image Technical line drawing of a mechanical assembly with concentric rings and shafts (no text or symbols)

Figure 8. Mounting the woofer in standard 5-1/4" holes (in many Japanese and American automobiles)

INFINITY Kappa Perfect 6.1 - WOOFER INSTALLATION - 3

natural_image Technical line drawing of a mechanical component with concentric circles and shafts, no text or symbols present

Figure 9. Mounting the woofer in 165mm holes (in many European and American automobiles)

ELECTRICAL CONNECTIONS AND CROSSOVER ADJUSTMENTS

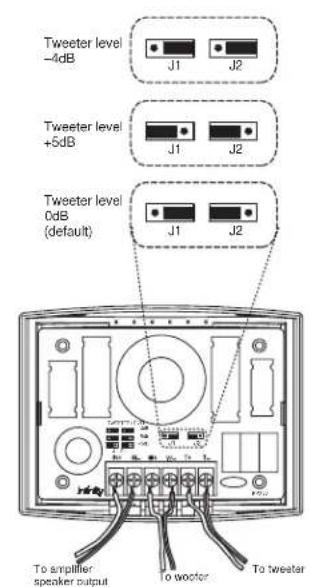

Tweeter level -4dB J1 J2 Tweeter level +5dB J1 J2 Tweeter level 0dB (default) J1 J2 To amplifier speaker output to woofer To tweeter

Figure 10. Connecting the speakers and the amplifier to the crossover

Diagram showing a device with a plug and a J1 indicator, alongside its schematic view of a device labeled '插电'.

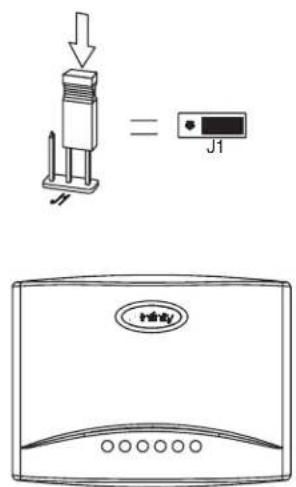

Figure 11. Adjust the crossover using the jumpers provided

SPECIFICATIONS

System

Frequency Response: 75Hz - 23kHz, ±3dB

Power Handling: 100W RMS, 400W Peak

Nominal Impedance: 4 Ohms

Sensitivity: 90dB

Crossover Frequency: 3.5kHz, 24dB/oct.

Linquitz-Riley Acoustic

Thiele and Small Parameters

Woofer Tweeter
Revc: 3.45 3.31
Levc: 0.37 0.02
Sd: 0.01130.0005
BL:6.37 1.99
Vas:11.430.0016
Cms:630.3644
Mms:18.940.3064
Mmd:18.250.3
Fs:46.051370.65
Qms:3.44 5.4
Qes:0.4652.19
Qts:0.41 1.56
Top-Plate Thickness: 9/32" (7.115mm)na
Voice-Coil Length: 9/16" (14mm) na
Voice-Coil Diameter: 1-1/2" (38.1mm) 1" (25.4mm)
Xmax: 1/8" (3.44mm) na
Mounting Depth: 2-3/4" (70mm) 1" (25.4mm)
Cut-Out Diameter: 5-1/16" (129mm) 1-3/4" (45mm)

SYSTEM RESPONSE CURVES
INFINITY Kappa Perfect 6.1 - System - 1

line Sound Pressure Level | Time (s) | Kappa Perfect6.1 (flat setting) | Kappa Perfect6.1 (+5dB setting) | Kappa Perfect6.1 (-4dB setting) | |---|---|---|---| | 23 | 82 | 82 | 82 | | 24 | 90 | 90 | 90 | | 25 | 95 | 95 | 95 | | 26 | 98 | 98 | 98 | | 27 | 100 | 100 | 100 | | 28 | 102 | 102 | 102 | | 29 | 103 | 103 | 103 | | 30 | 104 | 104 | 104 | | 31 | 105 | 105 | 105 | | 32 | 106 | 106 | 106 | LMS

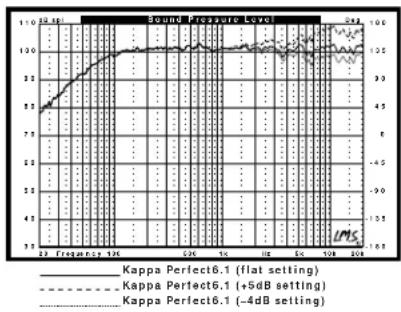

Figure 12. System frequency response

INFINITY Kappa Perfect 6.1 - System - 2

line Sound Pressure Level | Time (s) | Kappa Perfect6.1 Woofer | Kappa Perfect6.1 Tweeter (flat setting) | Kappa Perfect6.1 Tweeter (-4dB setting) | Kappa Perfect6.1 Tweeter (+5dB setting) | |---|---|---|---|---| | 0 | 63 | 63 | 63 | 63 | | 120 | 64 | 64 | 64 | 64 | | 240 | 65 | 65 | 65 | 65 | | 360 | 66 | 66 | 66 | 66 | | 480 | 67 | 67 | 67 | 67 | | 600 | 68 | 68 | 68 | 68 | | 720 | 69 | 69 | 69 | 69 | | 840 | 70 | 70 | 70 | 70 | | 960 | 71 | 71 | 71 | 71 | | 1080 | 72 | 72 | 72 | 72 | | 1200 | 73 | 73 | 73 | 73 | | 1320 | -12.5 | -12.5 | -12.5 | -12.5 | LMS

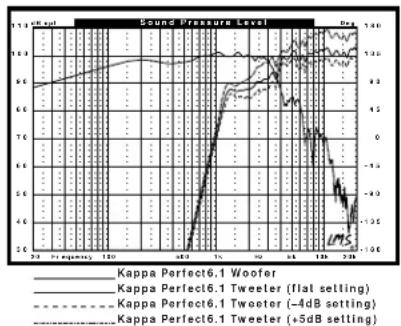

Figure 13. Component frequency response

INFINITY Kappa Perfect 6.1 - System - 3

line Impedance Measurement | Time | Kappa Perfect6.1 (flat setting) | Kappa Perfect6.1 (+5dB setting) | Kappa Perfect6.1 (-4dB setting) | |---|---|---|---| | 20 | 1.5 | 1.5 | 1.5 | | 70 | 1.6 | 1.6 | 1.6 | | 190 | 1.8 | 1.8 | 1.8 | | 300 | 1.5 | 1.5 | 1.5 | | 600 | 1.6 | 1.6 | 1.6 | | 900 | 1.4 | 1.4 | 1.4 | | 1200 | 1.3 | 1.3 | 1.3 | | 1500 | 1.4 | 1.4 | 1.4 | | 1900 | 1.5 | 1.5 | 1.5 | | 2000 | 1.6 | 1.6 | 1.6 |

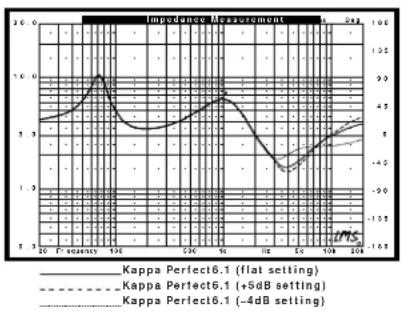

Figure 14. System impedance
INFINITY Kappa Perfect 6.1 - System - 4

line | Month | Kappa Perfect6.1 Tweeter | Kappa Perfect8.1 Woofer | |-------|--------------------------|-------------------------| | Jan | 5.4 | 5.4 | | Feb | 5.9 | 5.9 | | Mar | 6.3 | 6.3 | | Apr | 6.7 | 6.7 | | May | 7.0 | 7.0 | | Jun | 7.3 | 7.3 | | Jul | 7.6 | 7.6 | | Aug | 7.9 | 7.9 | | Sep | 8.2 | 8.2 | | Oct | 8.5 | 8.5 | | Nov | 8.8 | 8.8 | | Dec | 9.1 | 9.1 |

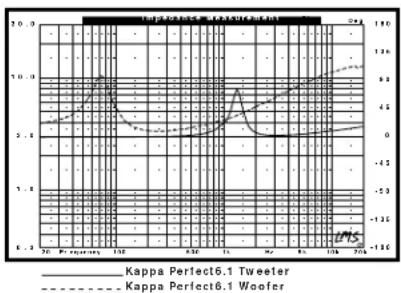

Figure 15. Woofer and tweeter impedance

INFINITY Kappa Perfect 6.1 - System - 5

line | Frequency | Kappa Perfect6.1 Woofer | Kappa Perfect6.1 Tweeter (flat setting) | Kappa Perfect6.1 Tweeter (-4dB setting) | Kappa Perfect6.1 Tweeter (+5dB setting) | | :--- | :--- | :--- | :--- | :--- | | 20 | -70 | -70 | -70 | -70 | | 30 | -65 | -65 | -65 | -65 | | 40 | -60 | -60 | -60 | -60 | | 50 | -55 | -55 | -55 | -55 | | 60 | -50 | -50 | -50 | -50 | | 70 | -45 | -45 | -45 | -45 | | 80 | -40 | -40 | -40 | -40 | | 90 | -35 | -35 | -35 | -35 | | 100 | -30 | -30 | -30 | -30 | | 110 | -25 | -25 | -25 | -25 | | 120 | -20 | -20 | -20 | -20 | | 130 | -15 | -15 | -15 | -15 | | 140 | -10 | -10 | -10 | -10 | | 150 | -5 | -5 | -5 | -5 | | 160 | 0 | 0 | 0 | 0 | | 170 | 5 | 5 | 5 | 5 | | 180 | 10 | 10 | 10 | 10 | | 190 | 15 | 15 | 15 | 15 | | 200 | 20 | 20 | 20 | 20 | | 210 | 25 | 25 | 25 | 25 | | 220 | 30 | 30 | 30 | 30 | | 230 | 35 | 35 | 35 | 35 | | 240 | 40 | 40 | 40 | 40 | | 250 | 45 | 45 | 45 | 45 | | 260 | 50 | 50 | 50 | 50 | | 270 | 45 | 45 | 45 | 45 | | 280 | 40 | 40 | 40 | 40 | | 290 | 35 | 35 | 35 | 35 | | 300 | 30 | 30 | 30 | 30 | | 310 | 25 | 25 | 25 | 25 | | 320 | 20 | 20 | 20 | 20 | | 330 | 15 | 15 | 15 | 15 | | 340 | 10 | 10 | 10 | 10 | | 350 | 5 | 5 | 5 | 5 | | 360 | 0 | 0 | 0 | 0 | | Note: The data is extracted from the provided image as it is a table format for the chart purposes to create a table format. The values are estimated based on the given code.

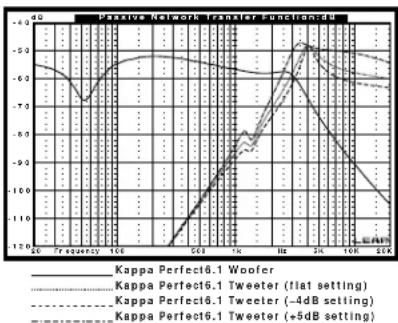

Figure 16. Network response (considering speaker impedances and resistive load)

DECLARATION OF CONFORMITY CE Wu Jinyi Spuma AG Kangunan 5HB HK-0431 Banker DELAPEK cataly in own responsibility, that the product described in this owner's manual is an implant case with Technical Standards 2022 EN 53861.11952 EN 53862.11952 Shen Zhongshan In its Business AG Branded DELAPEK 1998

Infinity

Infinity Systems, Inc. • 250 Crossways Park Drive Woodbury, NY 11797 USA • (800) 553-3332 FAX (516) 682-3523 • Part No: KAP6.1OM H A Harman International Company
