Produkttyp	Akku-Schlagschrauber
Modell	9212SPC-010
Akkuspannung	18 V
Akkukapazität	2,0 Ah
Leerlaufdrehzahl	0 - 2700 U/min
Vierkantantrieb	1/2" (12,5 mm)
Max. Anzugsdrehmoment	200 Nm
Max. Lösemoment	260 Nm
Empfohlenes Drehmoment	200 Nm
Schraubengröße	M16
Gewicht (inkl. Akku)	1,45 kg
Abmessungen (L x B x H)	167 x 65 x 187 mm
Schalldruckpegel	100 dB(A)
Schallleistungspegel	111 dB(A)
Vibrationsbeschleunigung	14,91 m/s²
Ladegerät-Eingang	100-240 V~ 50/60 Hz
Ladegerät-Ausgang	12-18 V - 4,0 A
Ladezeit	35 min
Akkutyp	Li-Ion
Betriebstemperatur (Entladung)	10°C bis +40°C
Betriebstemperatur (Laden)	0°C bis +40°C
Lagertemperatur	-10°C bis +40°C
Relative Luftfeuchtigkeit (Lagerung)	max. 60%
LED-Arbeitslicht	Ja, automatisch
Vorwärts-/Rückwärtsschalter	Ja
Akku-Kapazitätsanzeige	4-stufige LED
Überhitzungsschutz	automatische Abschaltung bei 70°C
Wartung	Mit lösemittelfreiem Reinigungsmittel reinigen; Stecknüsse regelmäßig prüfen
Erforderliche Sicherheitsausrüstung	Schutzbrille, Gehörschutz, Handschuhe, eng anliegende Kleidung
Ersatzteile	Nur Original-HAZET-Teile verwenden
Entsorgung	Nicht im Hausmüll entsorgen; an Sammelstellen recyceln

Häufig gestellte Fragen - 9212SPC-010 Hazet

Wie befestige ich den Akku am Schlagschrauber?

Setzen Sie den Akku in den Griff ein, bis er hörbar einrastet. Stellen Sie sicher, dass er vollständig eingerastet ist, um ein Herunterfallen während des Gebrauchs zu vermeiden.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Kontrolltaste, um die Ladung 5 Sekunden lang anzuzeigen. Die 4-stufige LED-Anzeige zeigt die Restkapazität: 1 LED = 0-25%, 2 LEDs = 26-50%, 3 LEDs = 51-75%, 4 LEDs = 76-100%.

Wie ändere ich die Drehrichtung?

Stoppen Sie den Schlagschrauber vollständig, schieben Sie dann den Umschalter (Vorwärts/Rückwärts) in die gewünschte Position. Versuchen Sie nicht, die Richtung zu ändern, während das Werkzeug läuft.

Was ist das maximale Anzugsdrehmoment?

Das maximale Anzugsdrehmoment im Vorwärtsmodus beträgt 200 Nm. Das maximale Lösemoment im Rückwärtsmodus beträgt 260 Nm. Überprüfen Sie Schraubverbindungen stets mit einem Drehmomentschlüssel.

Wie lade ich den Akku?

Schließen Sie das Ladegerät an eine 230-V-Steckdose (100-240 V~) an. Setzen Sie den Akku mit den Kontakten voran in das Ladegerät ein. Der Ladevorgang dauert ca. 35 Minuten. Alle 3 LEDs leuchten, wenn der Akku vollständig geladen ist.

Was soll ich tun, wenn die LEDs des Ladegeräts blinken?

Wenn alle 3 LEDs gleichzeitig blinken, ist der Akku möglicherweise überhitzt. Entfernen Sie ihn und lassen Sie ihn 15-30 Minuten abkühlen. Wenn 2 LEDs blinken, könnte der Akku defekt sein; wenden Sie sich an den HAZET-Support.

Wie reinige und pflege ich den Schlagschrauber?

Trennen Sie den Akku vor der Reinigung. Verwenden Sie ein weiches, mit Seifenwasser oder einem lösemittelfreien Reinigungsmittel angefeuchtetes Tuch. Verwenden Sie kein Bleichmittel, Benzin oder Verdünner. Entfernen Sie regelmäßig Staub.

Kann ich jede Stecknuss mit diesem Schlagschrauber verwenden?

Verwenden Sie nur Schlagschrauber-Nüsse (1/2" Vierkantantrieb), die für die Drehzahl des Werkzeugs zugelassen sind. Verwenden Sie keine beschädigten oder abgenutzten Nüsse. Überprüfen Sie die Nüsse regelmäßig.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets Schutzbrille, Gehörschutz, eng anliegende Kleidung und Arbeitshandschuhe. Vermeiden Sie lockere Kleidung, Schmuck und langes Haar, das sich verfangen könnte.

Wie sollte ich das Werkzeug und den Akku lagern?

Lagern Sie es an einem trockenen, staubfreien Ort außerhalb der Reichweite von Kindern. Temperaturbereich: -10°C bis +40°C. Relative Luftfeuchtigkeit max. 60%. Entfernen Sie den Akku bei längerer Lagerung.

BEDIENUNGSANLEITUNG 9212SPC-010 Hazet

Betriebsanleitung Akku-Schlagschrauber

1. Zu Ihrer Information ....3
2. Zu Ihrer Sicherheit ....4
3. Aufbau und Funktion .....10
4. Wartung und Pflege .....16
5. Notizen....18

Ursprungssprache deutsch – original language: German

HAZET-WERK Hermann Zerver GmbH & Co. KG

10 04 61 · 42804 REMSCHEID · GERMANY · 📞 +49 (0) 21 91/7 92-0 FAX [phone] (National) · FAX [phone] (International) www.hazet.de · e-mail [e-mail]

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetriebnahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des HAZET Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebsanleitung immer bei Ihrem HAZET Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeugnicht verändert und / oder in einer Weiseeingesetzt werden darf, die nicht seinemvorgesehenen Verwendungszweck entspricht.
• Für Verletzungen und Schäden, die aus unsachgemäßerund zweckentfremdeter Anwendungbzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unter weisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kenn- zeichnetHinweise, deren NichtbeachtungBeschädigungen, Fehlfunktionen und/ oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werk- zeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

- Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Jede Person, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.

- Betriebsanleitung stets in unmittelbarer Nähe des Gerätes aufbewahren.

- Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.

- Alle Sicherheits-, Warn- und Bedienungshinweise am Gerät sind stets in gut lesbarem Zustand zu halten. Beschädigte Schilder oder Aufkleber müssen sofort erneuert werden.

- Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.

2. Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Einsatzbereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umweltschutz-Vorschriften zu beachten und einzuhalten Die Benutzung und Wartung von Werkzeugen muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungen erfolgen.

• Der HAZET-Akku-Schlagschrauber ist ein handliches, batteriebetriebenes Werkzeug für den handwerklichen Einsatz. Er dient dem Lösen und Anziehen von Schraubverbindungen.
• Das max. Anzugmoment liegt bei: Rechtslauf = 200 Nm
• Das max. Lösemoment liegt bei: Linkslauf = 260 Nm.

HINWEIS!

Jede Verschraubung muss mit einem geeigneten Drehmoment-schlüssel überprüft werden.

• Gerät nur in technisch einwandfreien und betriebssicheren Zustand betreiben.
• Sicherheitseinrichtungen immer frei erreich - bar vorhalten und regelmäßig prüfen.
• Der unsachgemäße Gebrauch des Akku-Schlagschraubers oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist der HAZET-Akku-Schlagschrauber auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf der Schlagschrauber nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und der Schlagschrauber wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden. Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

- Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge/Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

- Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.

- Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.

- Ladegerät und Schlagschrauber nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.

- Nicht in Gebrauch befindlichen Akku von metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern halten. Diese Gegenstände können eine Verbindung zwischen den Polen herstellen und so einen Kurzschluss verursachen, der zu Funkenschlag, Feuer oder Bränden führen kann.

- Ladegerät und/oder den Schlagschrauber nicht selbst zerlegen/öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.

- Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.

- Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.

- Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.

- Verlängerungskabel müssen für das Ladegerät ausreichend dimensioniert sein. Kabel, die nicht für die benötigte Stromstärke ausgelegt sind, können überhitzen.

- Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.

- Das Werkzeug nur mit dem vorgesehenen Akku verwenden. Die Verwendung eines anderen Akkus kann Feuer verursachen.

• Der Akku und das Ladegerät erwärmen sich

während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.

- Den Akku-Schlagschrauber nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.

- Aus Sicherheitsgründen sind Veränderungen an HAZET-Akku-Schlagschraubern untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

- Nur einwandfreie, schlagschraubertaugliche Steckschlüsseleinsätze verwenden. Minderwertige, unpassende oder beschädigte Aufsteckwerkzeuge wie Steckschlüssel-Einsätze etc. können sich bei der Betätigung lösen und durch den Arbeitsbereich geschleudert werden, was zu schwersten Verletzungen führen kann. Verwenden Sie nur Kraft-Steckschlüssel-Einsätze, die für die Geschwindigkeit des Werkzeugs zugelassen sind. Verwenden Sie keine Kraft-Steckschlüssel-Einsätze, die während des Gebrauchs hingefallen, gestoßen, beschädigt oder verändert worden sind.

- Für Schlagschrauber nur Kraft-Steckschlüssel-Einsätze für die Maschinenbetätigung verwenden.

- Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des zu betätigenden Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.

- Gerät nicht in explosionsgefährdeten Räumen verwenden. Elektrowerkzeuge wie Schlagschrauber können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.

- Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

- Gerät mit aufgestecktem Steckschlüssel-Einsatz nicht im Leerlauf drehen lassen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Kraft-Steckschlüssel-Einsätze können sich lockern oder abbrechen und weggeschleudert werden und den Bediener oder dritte Personen treffen, die sich im Arbeitsbereich aufhalten.

• Vor dem Wechsel von Zubehör, dem Einstellen und der Einlagerung Akku vom Werkzeug abnehmen oder den Schalter auf AUS bzw. in gesicherte Position stellen. Mit solchen präventiven Sicherheits-Maßnahmen kann die unbeabsichtigte Betätigung vermieden werden.
• Verwenden Sie nur vom Hersteller empfohlene Teile, Befestigungen und Zubehör.
• Das Werkzeug niemals mit dem Finger am Auslöseknopf tragen.
• Unbeabsichtigte Betätigung vermeiden.
• Den Griff trocken, sauber, öl- und fettfrei halten.
• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.
• Das Werkzeug niemals unter Alkoholoder Drogeneinfluss benutzen.
• Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.
• Kunststoffteile nicht mit Lösungsmitteln reinigen.
• Lösungsmittel wie Benzin, Waschbenzin, Kohlenstofftetrachlorid und Alkohol können Kunststoffteile verformen oder reißen lassen. Nicht mit den o.g. Lösungsmitteln in Berührung bringen.
• Bei Arbeiten an erhöhten Stellen immer darauf achten, dass sich niemand unter dem Arbeitsfeld befindet, bevor Sie mit der Arbeit beginnen.

Arbeitshandschuhe und Schutzbrille tragen.

Werkzeuge mit elektrischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungen führen kann.

Gehörschutz tragen.

Lange Belastung, durch die Arbeitsgeräusche eines Schlagschraubers, kann zu dauer-haftem Gehörverlust führen.

Gesichtsmaske oder Atemschutztragen.

Materialabtragende Werkzeuge erzeugen Staub und anderen Abrieb, der zu Schädigungen der Lunge und Atemwege führen kann. Einige Materialien, wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen können.

Enganliegende Arbeits- schutzkleidung tragen.

Werkzeuge mit drehbaren Teilen oder Werkzeuge, die andere Werkzeuge antreiben, wie z.B. Steckschlüssel etc., können sich in den Haaren, der Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Halsketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeugteile an, die in Bewegung sind. Lange Haare zusammenbinden oder bedecken.

Elektrowerkzeuge gehören nicht in Kinderhände.

Unbeaufsichtigte Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

Wichtige Sicherheitshinweise für das Schnellladegerät:

Dieser Abschnitt enthält wichtige Sicherheits- und Betriebshinweise für das Schnelladegerät:

• Vor der Inbetriebnahme des Ladegerätes lesen Sie alle Anweisungen und Markierungen auf: 1. dem Ladegerät 2. dem Akku
• Arbeitstemperatur für Li-Ion Batterien: 10 bis +40°C für Entladung 0 bis +40°C für Ladung
• Arbeitstemperatur für Ladegerät: 0 bis +40°C

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

• Zur Vermeidung von elektrischem Schlag, Ladegerät von der Steckdose trennen, bevor Wartungs- oder Reinigungsarbeiten begonnen werden. Das Entfernen des Akkus reduziert die Gefahr nicht.
• Der nicht vorschriftsmäßige Gebrauch des Ladegerätes kann zu schweren Verletzungen führen.

Zur Vermeidung dieser Gefahren:

• Akku niemals auseinanderbauen.
• Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abgenutzt ist. Explosionsgefahr!
• Akku niemals kurzschließen.
• Niemals Gegenstände in die Belüftungslöcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
• Akku niemals im Freien aufladen.
• Akku niemals direkter Sonneneinstrahlung aussetzen.

• Aufladen nur in gut belüfteten Räumen mit geringer Feuchtigkeit.

• Akku niemals aufladen, wenn die Temperatur unter 0°C (32°F) oder über 40°C (104°F) liegt.

• Niemals zwei Ladegeräte zusammenschließen.
• Niemals Gegenstände in die Akkuaufnahme stecken.
• Niemals einen Verstärker-Transformer beim Aufladen benutzen.
• Niemals einen Motorgenerator oder Gleichstrom zum Aufladen verwenden.
• Akku und Ladegerät niemals an Orten lagern, an denen die Temperatur 40°C (104°F) erreichen kann.
• Ladegerät immer bei 230 V Standard-Elektroanschlüssen benutzen. Die Benutzung des Ladegerätes bei höheren Spannungen kann zur Überhitzung und Beschädigung des Ladegerätes führen.
• Zwischen mehreren Ladevorgängen immer mindestens 15 Minuten Wartezeit einhalten, um eine Überhitzung des Ladegerätes zu vermeiden.
• Ladegerät immer von der Stromquelle trennen, wenn es nicht in Gebrauch ist.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

1. Technische Daten / Geräteelemente

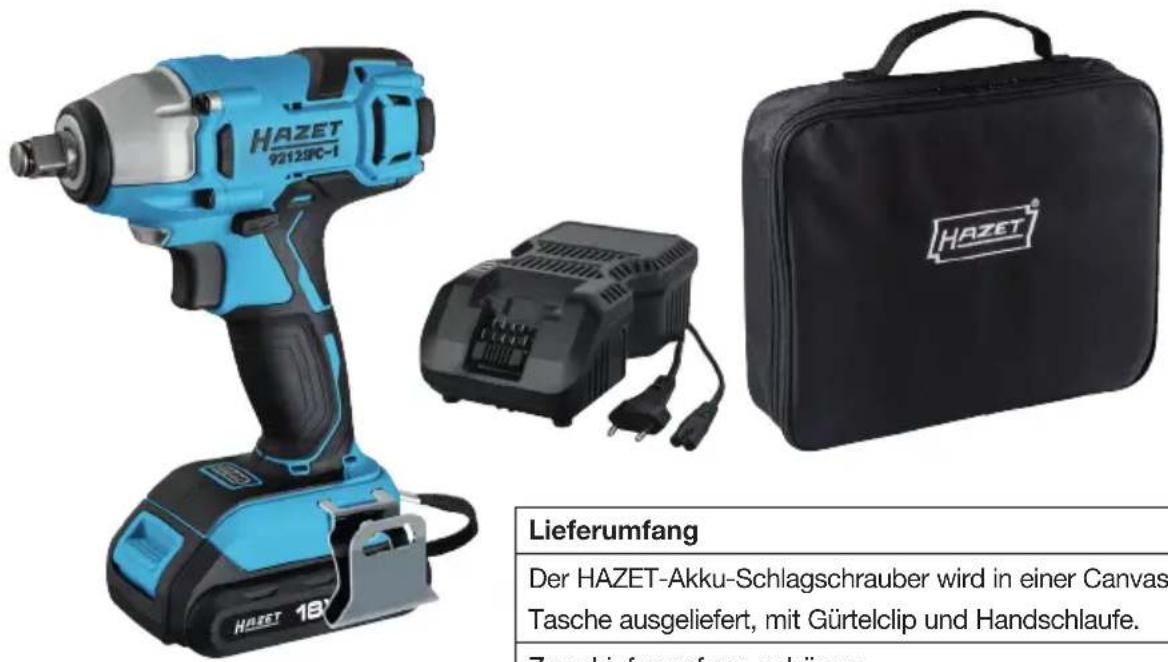

Akku-Schlagschrauber HAZET 9212SPC-010
Akku-Leistung 18 V - 2,0 Ah
Drehzahl ohne Last 0 - 2700
Schalterfunktion Rechts- / Linkslauf
Antriebsvierkant	12512
Gewicht inkl. Akku 1,45 kg
Abmessungen ohne Akku	L=167 x B=65 xH=187 mm
Max. Drehmoment 200 Nm
Empf. Drehmoment 200 Nm
Max. Lösemoment 260 Nm
Schalldruckpegel 100 Lp A	[dB(A)]
Schallleistungspegel 111 Lp W [dB(A)]
Vibrationsbeschleunigung	14,91 m/s2 K = 1,5m/s2
Schraubengröße M16
Stromstärke ohne Last 5 A

Ladegerät HAZET 9212-03
Eingangsspannung	100 - 240 V~ 50/60 Hz110 W
Ausgangsspannung 12	- 18 V - 4,0 A
Sicherheitszulassung	CB, ETL, GS, ICES,PSE
Akku-Typ Li-Ion
Ladezeit 35 min

Zubehör optional
HAZET Nr. Bezeichnung
9212-05	Ersatz-Akku 5 Ah

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

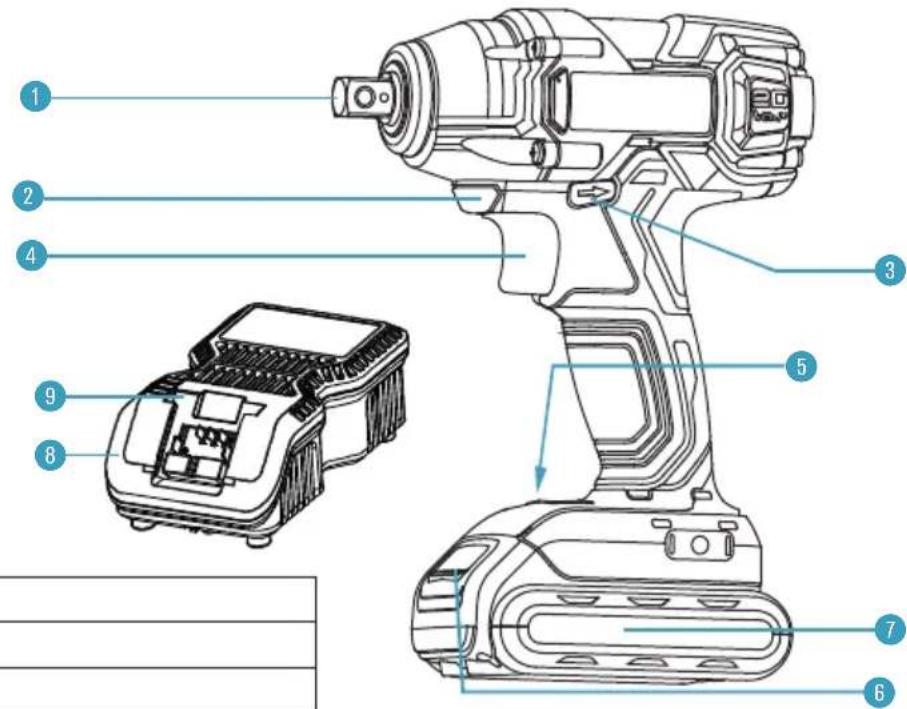

Pos.	Bezeichnung
1 Vierkant
2 LED-Arbeitslicht
3 Umschaltknopf Links-Rechts-Lauf
4 Betätigungsknopf
5 Akku-Kapazitätsanzeige
6 Akku Sicherheitsverschluss
7 Akku
8 Ladegerät
9 Ladestandanzeige

Anzeige der Ladekapazität Status
LED 1		0 - 25 %
LED 1, 2		26 - 50 %
LED 1, 2, 3		51 - 75 %
LED 1, 2, 3, 4		76 - 100 %

Befestigung des Akkus:

• Akku einschieben bis er mit einem Klick einrastet.
• Nicht eingerastet kann der Akku vom Werkzeug abfallen, zerstört werden und / oder Sie oder umstehende Personen verletzen.
• Der Akku verfügt über eine Ladestandanzeige. Die 4-Stufen LED's (grün) dienen der Anzeige der Restkapazität.
• Wird der Betätigungsknopf gedrückt, erscheint für 5 Sek. der Akku-Ladezustand und kann abgelesen werden.
• Der Akku verfügt über einen Überhitzungsschutz und schützt den HAZET-Akku-Schlagschrauber und den Akku vor Überhitzung. Wird die max. Temperatur von 70°C erreicht, schaltet der Akku automatisch ab und der HAZET-Akku-Schlagschrauber kann nicht weiter betrieben werden, bis sich die Temperatur auf ein sicheres Niveau gesenkt hat.

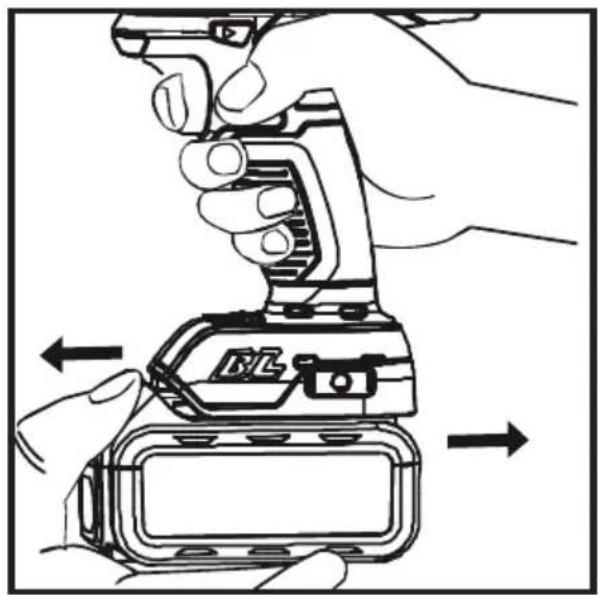

Lösen des Akkus:

- Sicherheitsverschluss drücken und dabei Akku vom Werkzeuggriff abziehen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Vor Inbetriebnahme

• Arbeitsbereich aufräumen.
- Unbefugte Personen aus dem Arbeitsbereich entfernen.
- Für ausreichende Beleuchtung und Belüftung am Arbeitsplatz sorgen.
- Sicherstellen, dass der Akku richtig eingesetzt und eingerastet ist.

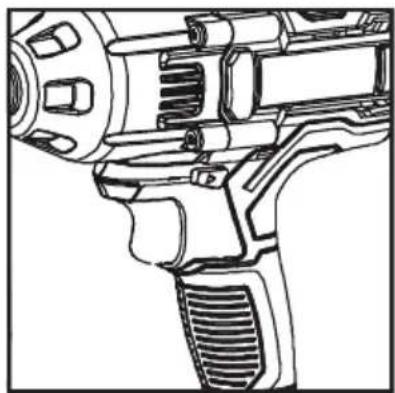

Einstellen der Drehrichtung:

• Die Drehrichtung wird durch den Umschaltknopf eingestellt.

Die Drehrichtung kann nicht bei laufenden Schlagschrauber geändert werden. Um die Drehrichtung umzuschalten, muss der Schlagschrauber angehalten werden und dann der Umschalt-Knopf zur Änderung der Drehrichtung betätigt werden.

• Das max. Anzugmoment liegt bei: Rechtslauf = 200 Nm
• Das max. Lösemoment liegt bei: Linkslauf = 260 Nm

Achtung:

Nach Anzug des voreingestellten Drehmomentes müssen die Verschraubungen mit einem geeigneten Drehmomentschlüssel nachgezogen / überprüft werden. Der Schraubanzug nur mit dem HAZET-Akku-Schlagschrauber ist nicht zulässig.

• Betätigungsknopf gedrückt halten, Werkzeug läuft.
• Betätigungsknopf loslassen, Werkzeug stoppt.
• Die Geschwindigkeit / Drehzahl wird über den Betätigungsknopf geregelt. Für niedrige Geschwindigkeit / Drehzahl wird der Betätigungsknopf wenig und für höhere Drehzahl / Geschwindigkeit stärker gedrückt.

LED-Arbeitslicht

Der HAZET-Akku-Schlagschrauber verfügt über ein LED-Arbeitslicht. Dieses Arbeitslicht schaltet sich automatisch bei Betätigung des Werkzeuges ein und sorgt für eine optimale Ausleuchtung des Arbeitsbereiches, auch bei dunklen Arbeitsverhältnissen. Das Arbeitslicht schaltet sich bei Nichtbetätigung nach 15 Sek. automatisch aus.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Anmerkung:

Lautes Betriebsgeräusch! Unbedingt Gehörschutz tragen!

Schrauben anziehen und lösen:

• Zum Anziehen und Lösen einer Schraube muss ein geeigneter Steckschlüssel-Einsatz entsprechend der Schraubengröße ausgewählt und montiert werden.
• Vorsicht: Bei zu lang andauernden Schraubanzug kann die Schraube zu stark angezogen werden und brechen!
• Schraubanzüge mit einem Schlagschrauber immer im rechten Winkel zur Schraube ausführen.
• Bei schräg angesetztem Schlagschrauber kann der Schraubenkopf beschädigt werden, und die Kraft wird nicht auf die Schraube übertragen.

Vor Beginn des Ladevorganges:

• Die Spannung der Stromquelle mit der zugelassenen Spannung auf der Bezeichnungsplakette des Ladegerätes vergleichen.
• Beim Laden mit höherer als der zugelassenen Spannungen besteht Brandgefahr für das Ladegerät.
• Kabel auf Beschädigungen prüfen. Beschädigte Kabel müssen vor der Anwendung erneuert werden.
• Ladegerät mit der Stromquelle verbinden. Alle 3 Lade-LED's leuchten für 1 - 2 Sekunden auf.

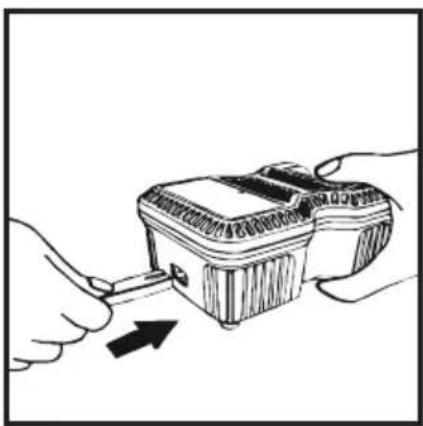

• Akku kopfüber mit der Anschluss-Seite in das Ladegerät einschieben. Darauf achten, dass der Akku an der Bahn des Ladegerätes anliegt und die Kontakte einrasten.
• Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

Wird der Akku falsch in das Ladegerät eingesetzt, können die Anschlüsse des Ladegerätes verbiegen oder zerstört werden.

Während des Ladevorganges wird der Ladezustand angezeigt:

• Weniger als 30% geladen: Alle 3 Lade-LED's blinken.
• Weniger als 60% geladen: Eine Lade-LED leuchtet, die anderen beiden blinken.
• Über 60% geladen: 2 LED's leuchten und eine blinkt.
• 100% geladen: Alle 3 Lade-LED's leuchten.

Der Ladevorgang kann ungefähr 35 Minuten dauern. Wenn alle 3 Lade-LED's leuchten, ist der Ladevorgang abgeschlossen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Bei Funktionsstörungen Ladegerät sofort von der Stromquelle trennen! Akku ggf. neu einsetzen.

Fehlerbeseitigung / Vermeidung:

• Stecker niemals am Kabel aus der Steckdose ziehen.
• Immer am Stecker heraus ziehen, um Beschädigungen des Kabels zu vermeiden.
• Ladegerät mit der Hand festhalten und Akku aus dem Ladegerät entnehmen.
• Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
• Nach Beendigung eines Ladevorganges bis zum Start eines neuen Ladevorganges 15 Minuten Wartezeit einhalten.
• Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.
• Wird vom Ladegerät eine Störung des Akkus festgestellt, blinken 2 Lade-LED'S zur selben Zeit. Bitte entfernen Sie den Akku und lassen ihn für 15 – 30 Minuten abkühlen. Sollten beide Lade-LED's danach weiter blinken, könnte ein Defekt am Akku vorliegen. Bitte senden Sie den Akku umgehend zur Analyse ein.
• Wenn das Ladegerät ein Defekt hat, blinken alle 3 Lade-LED's zur selben Zeit. Bitte entfernen Sie den Akku und nehmen Sie das Ladegerät vom Stromnetz. Nach 2 Minuten stecken Sie den Stecker wieder in die Steckdose und legen den Akku ein. Sollten immer noch alle 3 Lade-LED's blinken, senden Sie das Ladegerät umgehend zur Analyse ein.

④ Wartung und Pflege

4. Wartung und Pflege

• Vor jeder Wartungs- oder Reparaturarbeit den Akku vom Werkzeug trennen.
• Steckschlüssel-Einsätze regelmäßig kontrollieren. Abgenutzte oder beschädigte Steckschlüssel-Einsätze können vom Werkzeug abrutschen oder die Effizienz herabsetzen und so den Motor schädigen.

Wartung des Motors:

- Die Motoreinheit-Windung / Wicklung / Spule ist der wichtigste Teil des Elektro-Werkzeugs. Werkzeug pfleglich behandeln, um sicher zu stellen, dass die Wicklung / Spule nicht beschädigt oder durch Wasser oder Öl nass wird.

Pflege:

- Der HAZET-Akku-Schlagschrauber sollte in regelmäßigen Abständen mit einem handelsüblichen lösemittelfreien Reiniger ohne Schleifzusätze behandelt werden.

Auf Staub kontrollieren:

• Staub kann mit einem weichen Tuch oder mit einem mit Seifenwasser befeuchteten Tuch entfernt werden.
• Keine Bleiche, chlorhaltige Reinigungsmittel, Benzin oder Verdünnung verwenden, da diese den Kunststoff beschädigen können.
• Kunststoffteile mit einem weichen, in Seifenwasser angefeuchteten Lappen reinigen und abtrocknen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

⑤ Ersatzteile

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Gerätes führen.
• Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

⑥ Aufbewahrung / Lagerung

Aufbewahrung und Lagerung: Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:

- Gerät trocken und staubfrei lagern.

• Gerät keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen.
• Gerät nicht im Freien aufbewahren.
• Gerät für Kinder unzugänglich aufbewahren.
  • Lagertemperatur -10°C bis +40°C.
  • Relative Luftfeuchtigkeit max. 60%.

⑦ Entsorgung

• Alt-Akkus (Li Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen.
• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!
• Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt stehen im Mittelpunkt unserer Aktivitäten!

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Notizen / Notes

Immer persönliche Schutzausrüstung tragen!

Immer persönliche Schutzausrüstung tragen!

Immer persönliche Schutzausrüstung tragen!

HAZET-WERK Hermann Zerver GmbH & Co. KG · 📄 Güldenwerther Bahnhofstraße 25 - 29 42857 Remscheid · GERMANY · ✉ 10 04 61 · 42804 Remscheid · 📞 +49 (0) 21 91/7 92-0 FAX [phone] (National) · FAX -400 (International) www.hazet.de · e-mail [e-mail]
