Produkttyp	Abluft-Dunstabzugshaube (Kaminhaube)
Modell	DRAFT870
Marke	KKT Kolbe

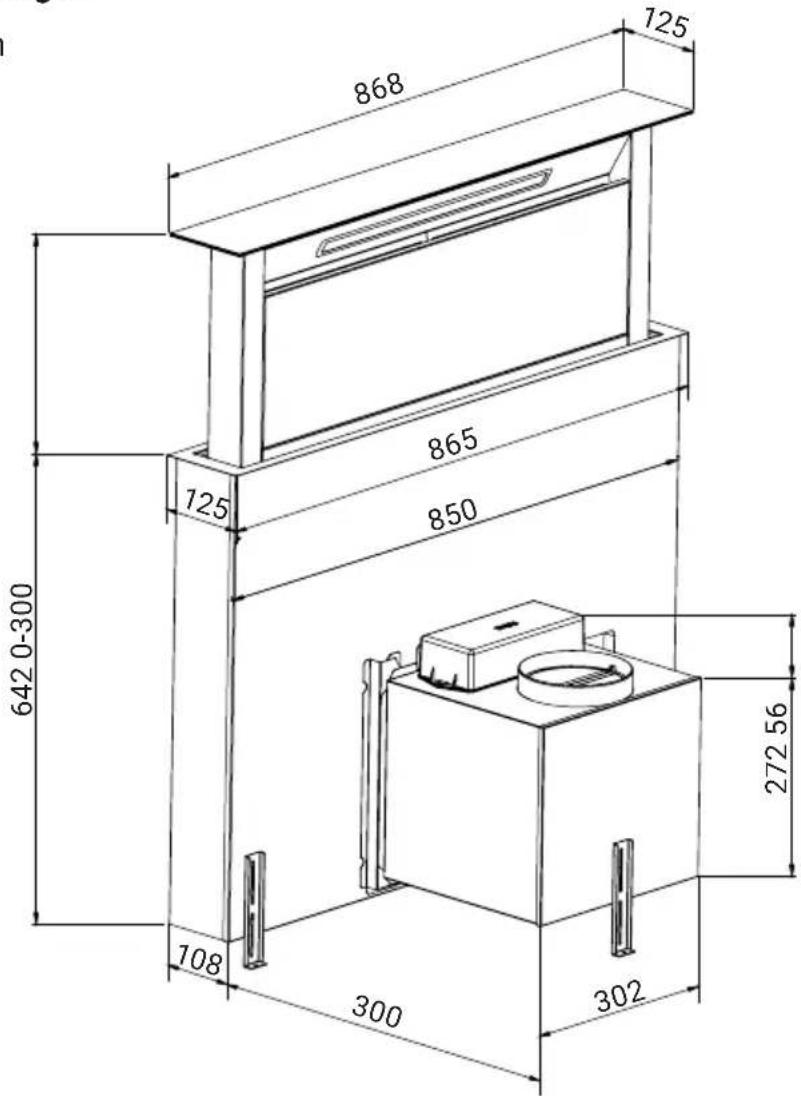

Abmessungen (B × T × H)	868 × 416 × 646 mm
Gewicht	27 kg
Stromversorgung	220 - 240 V, 50 Hz
Leistungsaufnahme	73 W
Leistungsstufen	9
Beleuchtung	LED, 1 × 3 W
Energieeffizienzklasse	A+
Maximale Luftleistung	535 m³/h
Maximaler Schallpegel	68 dB
Abluftanschlussdurchmesser	150 mm
Anzahl Fettfilter	2 (Metall, spülmaschinengeeignet)
Aktivkohlefilter-Typ	K117
Bedienungsart	TouchSelect-Sensortasten + Fernbedienung
Funktionen	Verzögerung/Auto-Aus, LED-Anzeige, ausziehbare Konstruktion
Betriebsarten	Abluft und Umluft (umstellbar)
Kabellänge	1,3 m
Standby-Leistungsaufnahme	0,49 W

Häufig gestellte Fragen - DRAFT870 KKT Kolbe

Wofür ist die Dunstabzugshaube DRAFT870 vorgesehen?

Die DRAFT870 ist für den privaten Hausgebrauch zur Absaugung von Kochdünsten konzipiert. Sie kann im Abluft- oder Umluftbetrieb verwendet werden. Sie ist nicht für den gewerblichen Einsatz, Grills oder Festbrennstoffherde geeignet.

Wie installiere ich die Dunstabzugshaube DRAFT870?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube wird in einen Arbeitsplattenausschnitt (B 855 × T 114 mm) hinter dem Kochfeld eingebaut. Befolgen Sie die detaillierten Installationsanweisungen in der Anleitung, einschließlich des Anschlusses des Abluftkanals und der Stromversorgung. Sorgen Sie für ausreichende Frischluftzufuhr im Abluftbetrieb.

Wie reinige ich die Metallfettfilter?

Entfernen Sie die Glasplatte, um an die Filter zu gelangen. Reinigen Sie diese von Hand mit heißem Wasser und Spülmittel oder in der Spülmaschine bei 55-65°C. Je nach Nutzung alle 2-3 Wochen reinigen. Stellen Sie sicher, dass die Filter vor dem Wiedereinsetzen trocken sind.

Wie oft sollte ich den Aktivkohlefilter austauschen?

Der Aktivkohlefilter (Typ K117) ist nicht waschbar und sollte je nach Nutzungshäufigkeit alle 3-12 Monate ausgetauscht werden. Er wird nur für den Umluftbetrieb benötigt.

Was soll ich tun, wenn die Touch-Bedienung nicht reagiert?

Stellen Sie sicher, dass das Bedienfeld sauber und trocken ist. Schon ein dünner Feuchtigkeitsfilm kann Probleme verursachen. Verwenden Sie zudem den Fingerballen, nicht die Spitze, und vermeiden Sie gleichzeitiges Berühren mehrerer Tasten.

Wie tausche ich die LED-Beleuchtung aus?

Nur eine qualifizierte Person sollte den LED-Streifen (Typ L21, 33×420 mm, 3 W, 12 V) austauschen. Trennen Sie die Stromversorgung, fahren Sie die Haube aus, entfernen Sie die Fettfilter und Schrauben, ziehen Sie das Licht heraus, stecken Sie es ab und ersetzen Sie es. Befolgen Sie sorgfältig die Anleitung.

Die Haube saugt nicht richtig ab. Was könnte die Ursache sein?

Mögliche Ursachen: verstopfte Filter, blockierte Luftwege, unzureichende Luftzufuhr (Abluftmodus) oder falsche Installation. Reinigen Sie die Filter, überprüfen Sie die Leitungen, öffnen Sie Türen/Fenster für die Luftzufuhr und überprüfen Sie den Abstand zum Kochfeld.

Kann ich die Haube ohne Fettfilter verwenden?

Nein. Betreiben Sie die Haube niemals ohne den Metallfettfilter, da Fettablagerungen Brandgefahr verursachen und die Funktion beeinträchtigen können. Der Kohlefilter ist für den Umluftbetrieb optional, aber der Fettfilter ist obligatorisch.

Wie verwende ich die Verzögerungs-/Auto-Aus-Funktion richtig?

Im Betrieb kurz die Verzögerungstaste berühren, um einen 1-minütigen Auto-Aus-Countdown zu aktivieren. Im Standby die Verzögerungstaste 3 Sekunden gedrückt halten, um eine benutzerdefinierte Zeit (1-9 Minuten) einzustellen. Der Ventilator und das Licht schalten sich automatisch aus.

Die Haube macht ungewöhnliche Geräusche oder vibriert. Was sollte ich überprüfen?

Überprüfen Sie lose Teile, stellen Sie sicher, dass die Haube sicher montiert ist, und prüfen Sie den Ventilator und den Kanal auf Verstopfungen. Wenn das Geräusch anhält, wenden Sie sich an den KKT Kolbe Kundenservice.

BEDIENUNGSANLEITUNG DRAFT870 KKT Kolbe

für Ihren Tisch-Dunstabzug

Vielen Dank für Ihr Vertrauen

und Glückwunsch zum Kauf Ihres neuen Tisch-Dunstabzugs!

Lesen Sie dieses Handbuch sorgfältig und aufmerksam durch, bevor Sie das Gerät auspacken!

Es enthält wichtige Informationen über die sichere Installation, Benutzung und Instandhaltung, sowie wichtige Warnhinweise zur Verwendung Ihres Geräts.

Markieren Sie die für Sie wichtigen Stellen, bewahren Sie das Handbuch so auf, dass Sie jederzeit darin nach schlagen können und geben Sie es auch an andere Nutzer, sowie an den Installateur des Geräts weiter.

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns evtl. notwendige Modifizierungen des Geräts und / oder des Handbuchs vor, um der Bedienerfreundlichkeit, dem Schutz des Benutzers und dem aktuellen technischen Standard besser zu entsprechen.

Die aktuellste Version Ihres Benutzerhandbuchs sowie weitere Daten, Dokumente und Informationen finden Sie auf der entsprechenden Produktseite oder im Bereich "Fragen & Antworten" unseres Online-shops auf www.kolbe.de.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Pflege viele Jahre dienen wird.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren haus-eigenen Kundenservice. Dieser wird Ihnen gerne weiterhelfen.

Für einen reibungslosen Ablauf bei eventuellen Rückfragen empfehlen wir Ihnen, die 20-stellige Seriennummer Ihres Geräts im entsprechenden Feld unten zu notieren.

Diese befindet sich auf dem Typenschild des Geräts oder auf dessen Verpackung.

Ihr KKT KOLBE - Team

Seriennummer meines Geräts:

KKT KOLBE

Benutzerhandbuch

Tisch-Dunstabzug, Modell: DRAFT870

Version 1.0

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE ist eine eingetragene Handelsmarke.

Inhalt

Wichtige Sicherheitshinweise 4

Weitere Hinweise und Symbole 14

1. Produktübersicht 18

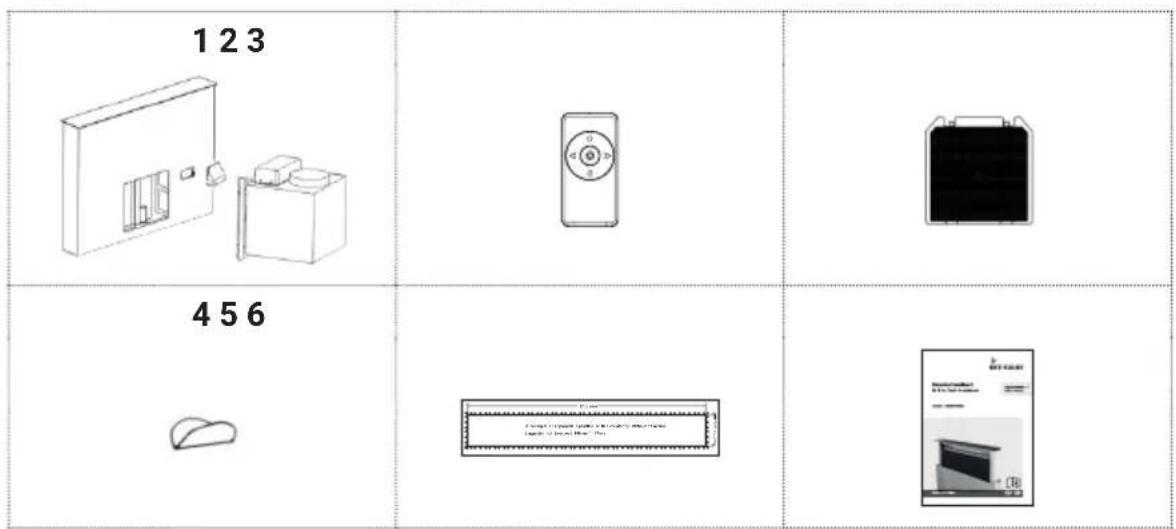

1.1 Lieferumfang

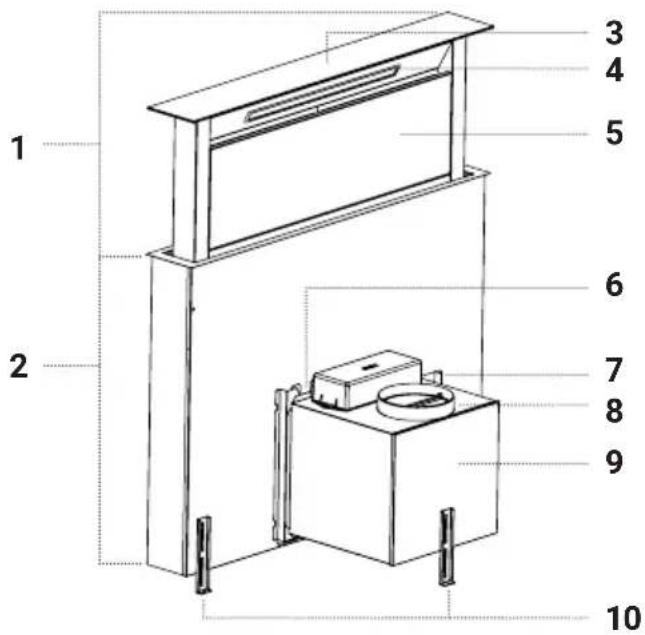

1.2 Aufbau und Eigenschaften des Geräts

1. Funktionsweise und Benutzung des Geräts 21

2.1 Zweckbestimmung und Funktionsprinzip

2.2 Betriebsarten

1. Hinweise vor dem Gebrauch 24

3.1 Auspacken und Vorbereitung des Geräts

3.2 Inbetriebnahme des Geräts

1. Bedienung, Einstellung und Benutzung 25

4.1 Hinweise zur Verwendung der Touch-Steuerung

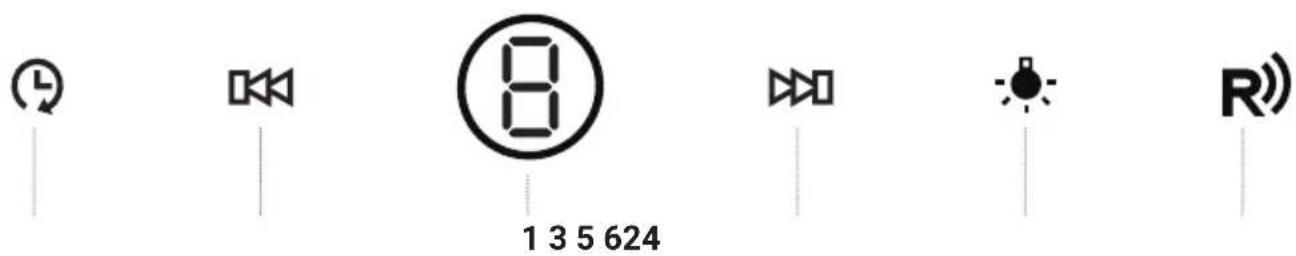

4.2 Bedienfeld und Anzeige

4.3 Tastenbedienung und -einstellung

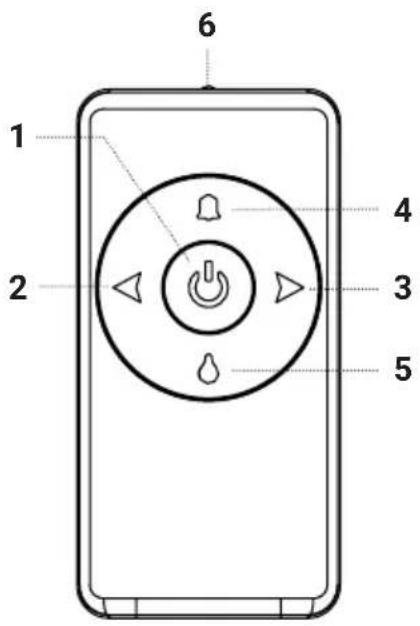

4.4 Fernbedienung

1. Anwendungsempfehlungen, Richtlinien und Tipps 30

5.1 Effiziente Nutzung des Dunstabzugs

1. Reinigung und Instandhaltung 32

6.1 Reinigung der Gerätekomponenten

6.2 Entnahme und Reinigung des Metall-Fettfilters

6.3 Auswechseln bzw. De-/Montage des Aktivkohlefilters

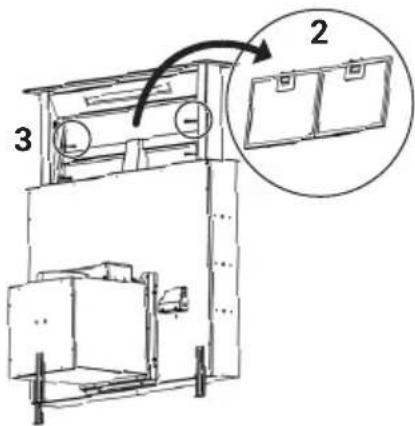

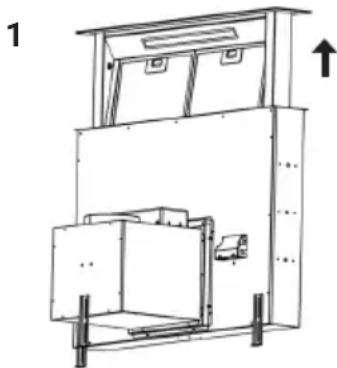

6.4 Auswechseln der LED-Beleuchtung

1. Problemlösung 40

2. Installation der Dunstabzugshaube 43

8.1 Wichtige Hinweise und Installationsanforderungen

8.2 Wahl des Einbaumöbels und des Kochfelds

8.3 Installationsvorbereitung und -hinweise

8.4 Einbau des Geräts

8.5 Anschluss an die Stromversorgung

1. Technische Daten 54

Wichtige Sicherheitshinweise

Dieses Handbuch ist die Grundlage für die sichere Benutzung Ihres Geräts.

Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie es installieren und in Betrieb nehmen!

Der Hersteller ist nicht verantwortlich für Schäden oder Probleme, die durch Nichtbeachtung der Anleitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind.

Bestimmungsgemäße Verwendung

W A R N U N G! Gefahren für Leib und Leben und Beschädigungsgefahren!

Dieses Gerät kann durch fehlende Voraussetzungen oder Kenntnisse für dessen Handhabung eine potenzielle Gefahr für Personen und Umgebung darstellen! Um diese zu vermeiden, beachten Sie die folgenden Hinweise!

• Halten Sie Kinder unter 8 Jahren und Haustiere in sicherer Entfernung vom Gerät!
• Von Kindern ab 8 Jahren oder Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten, Mangel an Erfahrung oder Wissen darf dieses Gerät nur benutzt, gereinigt oder allgemein gewartet werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder von ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben!

- Lassen Sie Kinder nicht mit dem Gerät, dessen Bestandteilen oder in der Nähe des Geräts spielen!

- Das Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und zum Absaugen von Kochdünsten bestimmt, die bei der Zubereitung von Speisen entstehen.

Verwenden Sie es ausschließlich für den vorgesehenen Zweck!

- Das Gerät ist für den Einbau in einen Oberschrank und zur Benutzung in Kombination mit einem haushaltsüblichen Kochfeld bestimmt.

Es ist nicht für Grillgeräte, offene Feuerstätten für feste Brennstoffe oder für die Benutzung zu gewerblichen Zwecken geeignet.

• Das Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
• Das Gerät ist nicht für den Betrieb über eine externe Zeitschaltuhr vorgesehen.
• Nicht verwendete elektrische Geräte stellen ein Sicherheitsrisiko dar!
  Lassen Sie das Gerät nicht unbenutzt eingeschaltet und trennen Sie es von der Stromversorgung, wenn Sie es für einen längeren Zeitraum nicht gebrauchen!

Allgemeine Warnhinweise

W A R N U N G! Lebens- und Verletzungsgefahren!

• Dieses Gerät sollte von einer entsprechend qualifizierten Fachkraft unter Einhaltung der geltenden Vorschriften und Normen, sowie der entsprechenden Anweisungen dieses Handbuchs installiert und in Betrieb genommen werden! Hierfür ist das Gerät von der Stromversorgung zu trennen!
• Halten Sie sämtliche Verpackungsmaterialien, Montagezubehör und Kleinteile außer Reichweite von Kindern und Haustieren!
  Diese können sehr gefährlich sein, wenn sie z.B. über den Kopf gezogen oder verschluckt werden!

• Die Benutzung von defekten oder beschädigten Geräten kann sehr gefährlich sein! Versichern Sie sich vor dem Gebrauch, dass sich das Produkt und seine Bestandteile in vollständigem und tadellosem Zustand befinden! Benutzen Sie das Gerät im Fall einer Funktionsstörung oder Beschädigung nicht, trennen Sie es sofort von der Stromzufuhr und wenden Sie sich an den Kunden-service oder ent sprechend qualifiziertes Fachpersonal!

- Bei Reparaturen, Änderungen oder Wartungen am Gerät durch unqualifizierte Personen besteht Stromschlag- und Brand- und Verletzungsgefahr! Diese dürfen nur durch eine entsprechend qualifizierte Fachkraft unter Einhaltung sämtlicher geltender Sicherheitsvorschriften, einschließlich der Anweisungen dieses Handbuchs erfolgen und das Gerät ist hierfür von der Stromzufuhr zu trennen! Versuchen Sie niemals, selbstständig Änderungen an Gerätekomponenten, Kabeln oder Steckern vorzunehmen und demontieren Sie keine Teile des Geräts, wenn dies nicht ausdrücklich in diesem Handbuch angewiesen wird! Öffnen Sie das Gehäuse nur, soweit dies im Rahmen der Montage und Reinigung beschrieben ist!

- Bei gleichzeitigem Abluftbetrieb des Dunstabzugs und raumluftabhängigen Feuerstätten oder Geräten kann durch unzureichende Zuluft ein Unterdruck entstehen, wodurch Rauch und giftige Verbrennungsgase aus Kaminen oder Abluftsächten zurück in die Wohnräume gezogen werden!

In diesem Fall besteht Lebensgefahr!

Sorgen Sie bei Abluftbetrieb des Dunstabzugs stets für ausreichende Frischluftzufuhr!

Befolgen Sie hierzu die Hinweise und Anweisungen im Installationskapitel!

- Kanten und Bauteile können scharfkantig sein und Verletzungen verursachen!

Verhalten Sie sich bei jeglicher Handhabung entsprechend vorsichtig und schützen Sie sich bei Bedarf, z.B. mit Arbeitshandschuhen!

- Durch nicht ordnungsgemäße Installation können Beschädigungen oder Funktionsstörungen verursacht werden!

Befolgen Sie alle Anweisungen des Installationskapitels genau und achten Sie auf eine solide und sichere Befestigung!

- Beachten Sie, dass sich das Gerät durch die beim Kochen entstehende Hitze stark erwärmen kann!

Verhalten Sie sich entsprechend vorsichtig und berühren Sie das Gehäuse und den/die Fettfilter erst, wenn diese abgekühlt sind!

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen!
  Vermeiden Sie es, insbesondere für Säuglinge, direkt in die eingeschalteten Leuchten zu blicken!
• Beim Ein- und Ausfahren des Geräts besteht Klemmgefahr! Halten Sie während dieses Vorgangs Körperteile und Gegenstände in entsprechendem Abstand!
• Stellen Sie keine Gegenstände auf das Gerät! Diese können herabfallen und Verletzungen oder Beschädigungen verursachen!

W A R N U N G !

Stromschlaggefahr / Gefahren durch Strom!

• Um Stromschläge und Beschädigungen zu vermeiden, trennen Sie das Gerät während der Installation, Wartung, Reinigung oder anderer Arbeiten daran von der Stromversorgung!
• Prüfen Sie vor der Benutzung, ob die technischen Daten auf dem Typenschild des Geräts (insbesondere Spannung in V und Frequenz in Hz) mit den örtlichen Gegebenheiten kompatibel sind! Ist dies nicht der Fall, bringen Sie das Gerät an die Verkaufsstelle zurück! Bei Unklarheiten wenden Sie sich an Ihren Strom versorger!
• Das Gerät ist mit einem Erdungsstecker ausgestattet und muss an eine in Übereinstimmung mit allen geltenden Vorschriften installierte und geerdete Steckdose angeschlossen werden!

Bei Unsicherheiten wenden Sie sich an eine ausgewiesene Elektrofachkraft!

- Änderungen am Stromversorgungssystem dürfen nur von einer zertifizierten Elektrofachkraft durch geführt werden! Für nicht qualifizierte Personen besteht die Gefahr von lebensgefährlichen Stromschlägen!

- Verwenden Sie zum Anschluss des Geräts keine Mehrfachsteckdosen oder Verlängerungskabel! Diese gewähren nicht die nötige Sicherheit!

- Um Beschädigungen des Stromkabels und damit verbundene Gefahren zu vermeiden, achten Sie darauf, dass dieses nicht geknickt oder gequetscht wird und nicht mit heißen Oberflächen, scharfen Kanten u.ä. in Berührung kommen kann! Ziehen Sie den Stecker nicht am Kabel aus der Steck-dose, sondern greifen Sie ihn direkt!

- Halten Sie das Kabel stets trocken!

- Der Kontakt von Flüssigkeiten oder Feuchtigkeit mit spannungführenden Teilen kann einen Kurzschluss oder Stromschlag verursachen!

Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler zur Reinigung des Geräts!

- Um mögliche Stromschläge durch Schleichstrom zu vermeiden, bedienen Sie das Gerät nicht mit nassen oder feuchten Händen und tragen sie während der Bedienung Schuhwerk!

W A R N U N G!

Brandgefahr!

- Bei Anschluss eines Abluftschlauchs muss dieser aus hitze- und feuerbeständigem Material sein und ggf. in einem separaten ins Freie führenden Abluftschacht nach außen verlegt bzw. an diesen angeschlossen werden!

Er darf durch keine anderen Schächte oder Kamine verlegt werden, um Brandgefahr zu vermeiden!

- Ablagerungen von Öl oder Fett, insbesondere im Filter und Geräteinnenraum, können sich bei Erhitzung schnell entzünden!

Reinigen Sie Gerät und Filter regelmäßig und be treiben Sie das Gerät niemals ohne Fettfilter!

- Benutzen Sie in der Nähe des Dunstabzugs kein offenes Feuer (z.B. zum Flambieren)!

Offene Flammen und die dadurch entstehende Hitze können das Gerät in Brand setzen!

Betreiben Sie Gaskochstellen in der Nähe des Geräts nicht ohne Kochgeschirr, das deren Größe entspricht und regeln Sie die Flamme so, dass sie nicht über den Boden des Kochgeschirrs tritt!

Betreiben Sie Stark- oder Wokbrenner mit mehr als 5kW oder zwei Gaskochstellen gleichzeitig nicht mit größter Flamme länger als 15 Minuten!

- Funkenflug in der Nähe der Haube kann einen Brand verursachen! Das Gerät darf nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installiert werden, wenn an dieser eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist!

- Lassen Sie insbesondere beim Frittieren oder Erhitzen von Ölen und Fetten ihr Kochgut wegen Brandgefahr nie unbeaufsichtigt! Beachten Sie, dass bei mehrfach verwendetem Öl oder Fett das Risiko der Selbstentzündung steigt!

- Im Fall eines Brandes unterbrechen Sie die Stromzufuhr und ersticken Sie die Flammen vorsichtig mit einer Löschdecke oder ähnlichem! Löschen Sie brennendes Öl oder Fett nie mit Wasser! Lassen Sie das Gerät nach dem Löschen von einer entsprechend qualifizierten Fachkraft überprüfen!

- Ablagerungen von Öl oder Fett im Filter und Geräteinnenraum können sich bei Erhitzung entzünden! Reinigen Sie Gerät und Filter regelmäßig, wie im entsprechenden Abschnitt beschrieben und betreiben Sie den Dunstabzug niemals ohne Fettfilter!

W A R N U N G!

Gefahr von Beschädigungen und Funktionsbeeinträchtigungen mit evtl. Folgegefahren für Leib und Leben!

- Halten Sie bei der Installation die in diesem Handbuch angegebenen Sicherheitsabstände und -anweisungen genau ein, um Beschädigungen z.B. durch Hitzeeinwirkung zu vermeiden!

- Halten Sie das Gerät immer in einem sauberen Zustand, reinigen Sie den Metallfilter und wechseln Sie ggf. den Kohlefilter in den empfohlenen zeitlichen Abständen, um Funktionsbeeinträchtigungen, Schäden und Gefahren durch Ablagerungen von Fetten und Schmutz zu vermeiden!

Beachten sie hierzu die Hinweise und Anweisungen im entsprechenden Abschnitt dieses Handbuchs!

- Um Beschädigungen der Oberflächen zu vermeiden, benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und befolgen Sie zur Reinigung und Pflege die Anweisungen im entsprechenden Kapitel!

- Während des Kochens entsteht Feuchtigkeit, was langfristig Beschädigungen von Oberflächen zur Folge haben kann!

Um dies zu vermeiden, schalten Sie das Gerät beim Kochen immer ein!

Weitere Hinweise und Symbole

In diesem Handbuch

Symbole für Gefahren und Informationen

Warnung vor Gefahren für Personen und von Beschädigungen

Lesen Sie die mit diesem Symbol gekennzeichnete Sicherheits-hinweise besonders sorgfältig und verhalten Sie sich entsprechend den Anweisungen, um Gefahren zu vermeiden! Geben Sie diese Hinweise auch an andere Benutzer und den Installateur weiter!

Gefahrenabstufung durch kombinierte Signalworte:

WARNUNG!

Hinweis auf eine gefährliche Situation, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird

VORSICHT!

Hinweis auf eine gefährliche Situation, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird

ACHTUNG!

Hinweis auf eine Situation, die zu Beschädigungen am Produkt oder an Gegenständen in seiner Umgebung führen kann, wenn sie nicht vermieden wird

Informationen und Tipps

Das Befolgen der mit diesem Symbol versehenen Hinweise liefert Ihnen nützliche Informationen, erleichtert das jeweilige Vorgehen und kann Ihnen manches Problem ersparen.

Hinweis zu Abbildungen

Die Abbildungen in diesem Handbuch dienen Illustrationszwecken und können gelegentlich leicht vom Erscheinungsbild abweichen.

Gerät, Komponenten und Zubehör

Symbole auf Geräteteilen, Zubehör etc.

Die folgenden, ggf. am Gerät, seinen Komponenten und Zubehör angebrachten Symbole weißen auf wichtige Informationen für den sicheren Betrieb des Geräts hin. Entfernen oder beschädigen Sie diese nicht, achten Sie stets auf gute Sichtbarkeit und ersetzen Sie beschädigte Symbole!

Allgemeine Gefahrenwarnung!

Es besteht eine potenzielle Gefährdung! Verhalten Sie sich entsprechend vorsichtig.

Warnung vor elektrischer Spannung!

Einige Komponenten des Produkts stehen während und auch nach dem Betrieb unter lebensgefährlicher Spannung! Achten Sie darauf, nicht mit diesen in Berührung zu kommen und treffen Sie entsprechende Schutzmaßnahmen, falls nötig.

Warnung vor entzündlichen Stoffen!

Enthaltene oder entstehende Stoffe, Flüssigkeiten oder Gase entzünden sich leicht selbst! Vermeiden Sie den Kontakt mit Zündquellen oder Gefahrenquellen, wie z.B. auch Wasser oder Luft!

Warnung vor heißer Oberfläche!

Das Produkt kann während des Betriebs heiß werden und Verletzungen und Beschädigungen verursachen. Berühren Sie es nicht, bevor es abgekühlt ist und halten Sie die in diesem Handbuch empfohlenen Freiräume um das Gerät ein.

Vorliegende Gebrauchsanweisung beachten

Lesen Sie dieses Handbuch sorgfältig, bevor Sie das Produkt verwenden und geben Sie die entsprechenden Informationen an andere Benutzer und den Installateur weiter.

EU-Konformität

Das Produkt erfüllt die geltenden EU-Anforderungen hinsichtlich Sicherheit, Umweltschutz und Gesundheitsschutz.

Entsorgung und Umweltschutz

Hinweis-Symbole zur Entsorgung

Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung)

Das Produkt darf nicht als unsortierter Abfall entsorgt werden! Bringen Sie es zur Wiederverwendung und Verwertung zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten. Lassen Sie hierfür von einer Elektrofachkraft das Kabel entfernen.

Wiederverwertbares Material (Möbiusband)

Trennen Sie die entsprechenden Bestandteile des Produkts nach Sorten vom Restmüll und entsorgen Sie diese gemäß den örtlichen Vorgaben.

Wiederverwertbares Material (Triman-Symbol)

Trennen Sie das Produkt zur Entsorgung entsprechend der begleitenden Sortieranleitung vom Restmüll.

Allgemeine Hinweise zur Entsorgung

• Unsachgemäße Entsorgung kann die Umwelt und die menschliche Gesundheit gefährden!
  Indem Sie sicherstellen, dass das Produkt und seine Verpackung ordnungsgemäß entsorgt werden, helfen Sie, mögliche Gefahren zu vermeiden. Dies gilt ggf. auch für die Entsorgung von Altgeräten.
• Die verwendeten Verpackungsmaterialien wurden sorgfältig ausgewählt und sollten recycelt werden, um Rohstoffverbrauch und Abfälle zu reduzieren. Trennen Sie deren Bestandteile nach Sorten und entsorgen Sie diese entsprechend.
• Informationen über aktuelle Entsorgungswege und Recycling erhalten Sie bei den örtlichen Behörden, Ihrem Abfallentsorger oder dem Verkäufer.

Hinweis zum Umweltschutz durch Energieersparnis

- Befolgen Sie die in diesem Handbuch enthaltenen Anwendungsempfehlungen, um durch die effiziente Nutzung des Geräts Energie einzusparen und auf diese Weise zur Schonung der Umwelt beizutragen!

Hinweise zum Transport des Geräts

Wenn Sie das Gerät nach dem Auspacken / zu einem späteren Zeitpunkt transportieren müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

• Bewahren Sie die Originalverpackung des Produkts auf und transportieren Sie das Gerät stets in gleicher Weise darin verpackt, wie bei der Lieferung. Beachten Sie die darauf angebrachten Kennzeichnungen.

Wenn die Originalverpackung nicht vorhanden ist:

• Sichern Sie alle losen / abnehmbaren Teile, so dass diese sich nicht berühren können.
• Vermeiden Sie Stoßeinwirkungen auf das Gerät und seine Komponenten und treffen Sie bei Bedarf entsprechende Schutzvorkehrungen.
• Achten Sie beim Transport, sowie beim Abstellen / Ablegen auf eine waagerechte Position.

Hinweise zur Lagerung

Wenn Sie das Gerät für eine gewisse Zeit lagern müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

• Verpacken Sie das Gerät zusammen mit Trocken mittel beuteln möglichst im Originalkarton oder einer ähnlichen Ver packung und verschließen Sie diese mit Klebeband.
• Wählen Sie einen trockenen und sauberen Lagerort.
• Achten Sie auf eine waagerechte Position.
• Belasten Sie die Verpackung nicht.
• Lagern Sie das Gerät nur so lange wie unbedingt nötig.
• Lagern Sie das Gerät nicht in der Nähe chemisch aggressiver oder ätzender Stoffe, um mögliche Korrosion zu vermeiden.
• Überprüfen Sie das Gerät während der Lagerzeit regelmäßig auf sichtbare Schäden und ersetzen Sie die Verpackung, falls notwendig.

1. Produktübersicht

1.1 Lieferumfang

Öffnen Sie die Verpackung und entnehmen Sie den Inhalt, wie unter "Auspacken und Vorbereitung des Geräts" beschrieben, und überprüfen Sie den Lieferumfang nach der folgenden Liste:

1 1× Dunstabzug, Modell DRAFT870 (2-teilig, Tischabzug und Motoreinheit) einschließlich Metall-Fettfilter (2-teilig), Beleuchtung, Anschlusskabel mit Stecker und vormontierten Stellfüßen

2 1× Fernbedienung
3 1× Aktivkohlefilter, Typ K117
4 1× Rückstauklappe, 2-teilig
5 1× Installationsskizze / Montageschablone
6 1× Benutzerhandbuch

1.2 Aufbau und Eigenschaften des Geräts

Gerätekomponenten

1 Ausfahrbarer Dunstabzug
2 Unterbau
3 Sensortasten-Bedienfeld und Digital-Anzeige-Display
4 LED-Beleuchtung
5 Randabzugsplatte / Zugang zu Metall-Fettfilter (2-teilig)
6 ggf. Aktivkohlefilter
7 Kabelbox
8 Abluftstutzen mit Rückstauklappe (2-teilig)
9 Motor-Einheit
10 Stellfüße (3×)

Ausstattung und weitere Merkmale

• 9 Leistungsstufen
- TouchSelect Sensortasten
• LED-Digital-Anzeige
• LED-Beleuchtung
- Spülmaschinengeeigneter Metall-Fettfilter (2-teilig)
- Randabsaugung für besonders effiziente Absaugleistung

Wählbare Funktionen

(Bedienung siehe entspr. Kapitel)

- Nachlaufautomatik / Auto-Off: (Automatisches Abschalten nach einer voreingestellten Zeit)

Abmessungen

Breite: 86,8 cm

Tiefe: 41,6 cm

Höhe: 64,6 cm

2. Funktionsweise und Benutzung des Geräts

2.1 Zweckbestimmung und Funktionsprinzip

Der ausfahrbare Tisch-Dunstabzug zieht während des Kochvorgangs entstehende Dünste und Gerüche ab und schafft eine angenehme Raumluft.

Der Dunstabzug kann sowohl im Abluft-, als auch im Umluftbetrieb verwendet werden.

Die Luft wird dabei durch ein Radialgebläse angesaugt, durch den Abluftstutzen des Haubenkörpers geblasen und je nach genutzter Betriebsart und entsprechender Installation weiter geleitet (Siehe folgende Abschnitte bzw. "Installation...").

Fett- und Schmutzpartikel, Dünste und bis zu einem gewissen Grad auch Feuchtigkeit werden vom Metall-Fettfilter auf genommen; insbesondere im Umluftbetrieb kann jedoch ein zusätzliches Lüften erforderlich sein.

VORSICHT!

Gesundheitliche Risiken und Beschädigungsgefahr!

In Wohnräumen verbleibende Feuchtigkeit kann zu gesundheitsschädlicher Schimmelpilzbildung und Beschädigungen von Oberflächen führen! Verlassen Sie sich nicht ausschließlich auf die Saugleistung des Dunst abzugs, um einen ausreichenden Luftaustausch während und auch nach dem Kochvorgang zu gewährleisten!

Zur Geruchsbindung im Umluftbetrieb wird zusätzlich der mitgelieferte Aktivkohlefilter installiert (siehe entspr. Abschnitte unter "Installation..." und "Reinigung...").

2.2 Betriebsarten

Abluftbetrieb

Bei Ausführung mit Abluft nach außen wird die angesaugte Luft durch den Metall-Fettfilter von Fetten und Dünsten befreit und durch einen Abluftkanal ins Freie geleitet.

Ein Zurückströmen bzw. das Einströmen von Außenluft wird durch eine Rückstauklappe verhindert.

Für den Abluftbetrieb müssen die im Installationskapitel genannten Voraussetzungen gegeben sein und die entsprechenden Anweisungen genau befolgt werden! Ist die Umsetzung nicht wie beschrieben möglich, nutzen Sie den Dunstabzug nur im Umluftbetrieb!

WARNUNG! Lebensgefahr!

Bei gleichzeitigem Abluftbetrieb des Dunstabzugs und raumluftabhängiger Feuerstätten oder Geräte kann durch unzureichende Zuluft ein Unterdruck entstehen, wodurch Rauch und giftige Verbrennungsgase zurück in die Wohnräume gezogen werden! In diesem Fall besteht Lebensgefahr!

Durch unzureichende Installation können zudem Brand- und Gesundheitsrisiken, sowie auch Betriebsstörungen entstehen!

Beachten und befolgen Sie für den Abluftbetrieb die entsprechenden Hinweise und Anweisungen im Installationskapitel genau!

Umluftbetrieb

Bei Umluftausführung wird die angesaugte Luft durch den Metall-Fettfilter von Fetten und Dünsten gereinigt und wieder in den Raum zurückgeleitet.

Der Anschluss an eine Abluftleitung entfällt bei der Montage.

Für das Entfernen von Gerüchen aus der vorgefilterten Luft sollte ein Aktivkohlefilter installiert werden (nicht im Liefer- umfang enthalten; siehe entspr. Abschnitt unter "Reinigung ...").

Betrieb mit Aktivkohlefilter

Ein Kohlefilter entfernt beim Kochen entstandene Geruchspartikel aus der vom Fettfilter vorgefilterten Luft. Beachten Sie zur optimalen Geruchsbindung die An wendungsempfehlungen des Dunstabzugs.

Beachten Sie, dass sich beim Betrieb mit Kohlefilter die Luftfördermenge reduzieren und der Geräuschpegel erhöhen kann.

Wird der Dunstabzug im Umluftbetrieb eingesetzt, bleibt die Menge der Raumluft unverändert und es entsteht kein Unterdruck im Raum. Der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte oder entsprechenden Geräten ist unbedenklich.

3. Hinweise vor dem Gebrauch

3.1 Auspacken und Vorbereitung des Geräts

Geruchswahrnehmung beim Auspacken

Beim Auspacken des Geräts kann ein leichter Geruch wahrnehmbar sein. Dieser ist normal und unbedenklich und wird bald verflogen sein.

- Versichern Sie sich beim Auspacken des Geräts, dass dieses während des Transports nicht beschädigt wurde.

WARNUNG!

Verletzungsgefahr und Stromschlaggefahr!

Sollten Sie eine Beschädigung am Gerät, seinem Kabel oder an anderen Bestandteilen feststellen, schließen Sie es nicht an bzw. nehmen Sie es nicht in Betrieb! Dies kann sehr gefährlich sein! Wenden Sie sich an den Kundenservice.

- Wir empfehlen, die 20-stellige Seriennummer für evtl. Rückfragen auf dem Innencover dieses Handbuchs zu notieren.

- Wenn das Gerät ordnungsgemäß installiert wurde (siehe entsprechende Abschnitte), versichern Sie sich vor der Benutzung, dass alle Verpackungsmaterialien, Aufkleber, Schutzfolien und Transportschutzmittel vom Produkt entfernt und ordnungs gemäß entsorgt wurden und dass übrige Kleinteile wie z.B. Montagematerial sicher verwart werden.

WARNUNG!

Erstickungsgefahr!

Kleinteile, Folien u.ä. können sehr gefährlich sein, wenn diese z.B. verschluckt oder über den Kopf gezogen werden! Halten Sie diese stets außer Reichweite von Kindern und Haustieren.

- Bevor Sie das Gerät installieren und in Betrieb nehmen, reinigen Sie es, wie im entsprechenden Kapitel beschrieben.

- Beachten Sie zur Inbetriebnahme den entsprechenden Abschnitt!

3.2 Inbetriebnahme des Geräts

• Nehmen Sie das Gerät nur in einwandfreiem Zustand und nach sachgerechter Installation, bestenfalls durch eine entsprechend qualifizierte Fachkraft, in Betrieb!
• Achten Sie darauf, dass das Gerät und seine Umgebung völlig sauber sind, damit keine Verschmutzungen wie z.B. Staub, Rückstände von der Installation oder Reste von Transportschutzmitteln angesaugt werden können!
• Achten Sie darauf, dass der Metallfettfilter und bei Umluftbetrieb auch der Aktivkohlefilter ordnungsgemäß eingesetzt ist / sind (Vorgehensweise zum Einsetzen siehe entspr. Abschnitt/e unter "Reinigung...")!
• Gehen Sie zur Bedienung des Geräts vor, wie unter "Bedienung, Einstellung und Benutzung" beschrieben.

4. Bedienung, Einstellung und Benutzung

4.1 Hinweise zur Verwendung der Touch-Steuerung

Das Bedienfeld des Geräts besteht aus Sensortasten, die auf Berührung reagieren.

Um diese zu benutzen, beachten Sie folgende Hinweise:

• Üben Sie keinen großen Druck auf die Bedien elemente aus. Es reicht aus, diese zu berühren.
• Berühren Sie immer nur eine Sensortaste zur gleichen Zeit.
• Benutzen Sie den Fingerballen, nicht die Kuppe (siehe Abbildung) und bedienen Sie die Sensortasten, wie in den folgenden Abschnitten beschrieben.
• Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist. Auch ein dünner Feuchtigkeitsfilm kann dazu führen, dass die Sensortasten schwierig oder gar nicht zu bedienen sind.
• Vermeiden Sie es, während des Betriebs über das Bedienfeld zu wischen, um nicht ungewollt Einstellungen zu verändern.

4.2 Bedienfeld und Anzeige

Die folgende Übersicht stellt eine Kurzbeschreibung der Anzeige und Tastenfunktionen dar.

Für eine detaillierte Bedienungsanleitung siehe folgende Abschnitte.

1	○	An / Aus / Displayrahmen	Ein- / Ausschalten des Geräts / Digitalanzeige
	8	Digitalanzeige	Anzeige der aktuell gewählten Leistungsstufe / ggf. der Nachlaufzeit (Countdown bis Auto-Off)
2	∞	Abwärtsregelung	Verringern der Leistungsstufe / Zeiteinstellung
3	∞	Aufwärtsregelung	Erhöhen der Leistungsstufe / Zeiteinstellung
4	9	Nachlauf-automatik / Auto-Off	Einstellung der Nachlaufauto-matik durch kurzes Berühren während des Betriebs bzw. 3 Sekunden langes Berühren im Standby-Modus
5 Licht			Ein- / Ausschalten der Beleuchtung
6	R)	Fernbedienung	Markierung der Position für den Signalempfang der Fernbedienung

4.3 Tastenbedienung und -einstellung

Ein- und Ausschalten des Geräts

- Im ausgeschalteten Zustand ist nur die runde Displayumrandung bzw. die Ein-/ Ausschalttaste ⓢsichtbar.

Berühren Sie diese, um das Gerät einzuschalten. Wenn die Leistungsanzeige in der Mitte des Kreises erscheint, ist das Gerät ist betriebsbereit (Standby-Status).

- Um das Gerät im Betriebsstatus aus zuschalten und alle laufenden Funktionen zu stoppen, betätigen Sie ebenfalls die Ein-/ Ausschalttaste

Einstellen der Beleuchtung

- Um die Beleuchtung ein- oder auszuschalten, benutzen Sie jeweils die -Faste im eingeschalteten Zustand.

Hinweis zur Displaybeleuchtung

Wird im Betriebszustand 2 Minuten lang keine Taste betätigt, wird die Displaybeleuchtung automatisch abgeschaltet. Um sie wieder einzuschalten, berühren Sie eine Taste.

Einstellen der Leistungsstufen

• Berühren Sie im eingeschalteten Zustand die ▶Taste, um den Gebläse-Betrieb auf der ersten Leistungsstufe zu starten.
• Um die Leistung zu erhöhen, betätigen Sie die ▶Taste erneut so oft, bis die gewünschte Leistungsstufe (bis max. 9) eingestellt ist.
• Um die Leistung zu verringern, benutzen Sie die Taste in gleicher Weise.
  • Die jeweils gewählte Leistungsstufe wird auf dem Display angezeigt.

Nachlaufautomatik / Auto-Off

- Um die 1minütige Nachlauf automatik zu aktivieren, berühren sie die 📋Taste kurz während des Betriebs.

- Wenn die Anzeige entsprechend zu blinken beginnt, startet der Abschalt-Countdown und nach 1 Minute wird der Gebläsebetrieb und die Beleuchtung automatisch abgeschaltet.

- Um die 1min-Nachlaufautomatik zu deaktivieren, benutzen Sie erneut die Taste.

- Um die Nachlauf automatik mit Zeiteinstellung zu aktivieren, berühren Sie die 📋Taste im Standby-Status 3 Sekunden lang.

- Wenn die Anzeige auf die Zeiteinstellung wechselt und zu blinken beginnt, können Sie mit den Tasten und eine Zeitspanne von 1 bis 9 Minuten bis zum automatischen Abschalten einstellen.

- Nach 10 Sekunden ohne weitere Tastenbedienung wird die Zeiteinstellung gespeichert.

- Der Countdown bis zum automatischen Abschalten beginnt mit dem Betrieb des Dunstabzugs.

- Um die Zeiteinstellung zu ändern oder die Nachlaufautomatik zu deaktivieren, benutzen Sie erneut die Taste.

4.4 Fernbedienung

Bedientasten und Komponenten der Fernbedienung

1 AnAus			Ein- / Ausschalten des Geräts
2	◀	Abwärtsregelung	Verringern der Leistungsstufe / Zeiteinstellung
3	▷	Aufwärtsregelung	Erhöhen der Leistungsstufe / Zeiteinstellung
4	○	Nachlauf-automatik / Auto-Off	Einstellung der Nachlaufautomatik
5 Licht			Ein- / Ausschalten der Beleuchtung

6 Signalsender

Benutzung der Fernbedienung

Die Bedientasten der Fernbedienung haben jeweils die selbe Funktion wie die entsprechenden Tasten des Bedienfelds am Gerät.

Richten Sie den Signal-Sender der Fernbedienung (6) auf das Symbol Rauf dem Bedienfeld des Geräts und gehen Sie zur Bedienung vor, wie zuvor für die Geräte-Tasten beschrieben.

5. Anwendungsempfehlungen, Richtlinien und Tipps

WARNUNG!

Lebensgefahr!

Bei gleichzeitigem Abluftbetrieb des Dunstabzugs und raumluftabhängigen Feuerstätten oder Geräten können lebensbedrohliche Gefahren entstehen! Befolgen Sie unbedingt die entsprechenden Hinweise und Anweisungen unter "Betriebsarten" und "Installation..."!

WARNUNG!

Brandgefahr!

Offene Flammen und starke Hitze können das Gerät bzw. Fettansammlungen in Filtern in Brand setzen! Verwenden Sie in der Nähe des Dunstabzugs kein offenes Feuer (z.B. zum Flambieren), betreiben Sie ggf. Gaskochstellen nicht ohne Kochgeschirr von geeigneter Größe und regeln Sie die Flammen so, dass diese nicht über den Boden den Kochgeschirrs treten! Reinigen Sie das Gerät regelmäßig wie beschrieben, um Gefahren durch Fettablagerungen zu vermeiden!

Besonders Öle, Fette, Alkohol oder Speisen, die diese enthalten, erhitzen sich schnell und können sich bei sehr hohen Temperaturen leicht selbst entzünden! Gargut kann anbrennen, schädlichen Rauch verursachen oder Feuer fangen! Lassen Sie dieses nicht unbeaufsichtigt!

Im Fall eines Brandes unterbrechen Sie die Stromzufuhr durch Auslösen der Sicherung und ersticken Sie die Flammen vorsichtig mit einer Lösch decke oder ähnlichem! Löschen Sie brennendes Öl oder Fett niemals mit Wasser!

VORSICHT!

Verbrennungsgefahr!

Das Gerät bzw. einzelne Bestandteile können während des Betriebs und auch einige Zeit danach heiß sein! Verhalten Sie sich bei der Benutzung des Geräts entsprechend vorsichtig!

5.1 Effiziente Nutzung des Dunstabzugs

Ihr Gerät entspricht den aktuellsten Standards und sein Energiebedarf ist technisch bereits weitreichend optimiert.

Beachten Sie jedoch zusätzlich Sie die folgenden Hinweise, um eine optimale Wirkleistung des Dunstabzugs zu erreichen und dessen Energieverbrauch möglichst gering zu halten:

• Achten Sie für einen effizienten und störungsfreien Betrieb stets auf ausreichend Zuluft.
  Hinweis: Zuluft von oberhalb und gegenüber des Kochbereichs steigert in der Regel die Effizienz.
• Schalten Sie das Gerät frühzeitig ein, um eine stabile Luftzirkulation herzustellen und die Verteilung von Kochdünsten im Raum bereits vor dem Einschalten zu vermeiden.
• Achten Sie auch während des Betriebs auf eine stabile Luftzirkulation. Vermeiden Sie z.B. Verwirbelungen der Kochdünste durch Luftstöße, Zugluft o.ä.
• Passen Sie die Leistungsstufe stets der Menge an entstandenen Kochdünsten an, so dass diese vollständig abgezogen werden können.
• Beachten Sie jedoch für den Umluftbetrieb, dass ein langsamer Luftstrom die zur Geruchsbindung benötigte Zeit besser gewährleistet.
• Um Kochdünste gering zu halten und so erhöhten Leistungsbedarf und Kondensat zu vermeiden, verwenden Sie nach Möglichkeit einen Deckel für Ihr Kochgeschirr.
• Lassen Sie den Dunstabzug nach dem Kochen noch auf einer niedrigen Leistungsstufe laufen, bis die Raumluft von verbleibenden Dünsten und Gerüchen befreit ist.
• Sobald der Dunstabzug nicht mehr benötigt wird, schalten Sie ihn ab.
• Schalten Sie die Beleuchtung aus, wenn diese nicht gebraucht wird.
• Reinigen bzw. wechseln Sie die Filter in den empfohlenen Abständen, um ein Festsetzen von Verunreinigungen, erhöhten Energieverbrauch und Funktionsbeeinträchtigungen zu vermeiden.

6. Reinigung und Instandhaltung

WARNUNG!

Brandgefahr!

Bei Nichtbeachtung der Reinigungsanweisungen besteht die Gefahr von Fettablagerungen, die sich bei Hitzeeinwirkung entzünden können!

Reinigen Sie das Gerät regelmäßig, insbesondere den Fettfilter, und achten Sie darauf, dass dieser während des Betriebs immer eingesetzt ist, um Fettablagerungen im Geräteinneren zu vermeiden! Bei Verwendung eines Kohlefilters wechseln Sie diesen in den empfohlenen Intervallen aus!

WARNUNG!

Stromschlaggefahr!

Vor Reinigungs- und Wartungsarbeiten ist der Dunstabzug von der Stromzufuhr zu trennen, indem Sie den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. herausschrauben!

Der Kontakt von Feuchtigkeit mit spannungführenden Komponenten kann einen Stromschlag und/oder Kurzschluss verursachen! Verwenden Sie zur Reinigung nicht übermäßig Flüssigkeit und benutzen Sie keine Hochdruck- oder Dampfstrahlreiniger!

VORSICHT!

Verbrennungsgefahr!

Das Gerät kann sich während des Betriebs stark erwärmen!

Lassen Sie alle Komponenten abkühlen, bevor Sie mit der Reinigung beginnen!

Die Beleuchtung kann nach dem Betrieb heiß sein!

Lassen Sie diese vor dem Auswechseln des LED-Streifens abkühlen!

VORSICHT!

Verletzungsgefahr!

Innenliegende Bauteile können scharfkantig sein!

Schützen Sie sich z.B. beim Filterwechsel entsprechend vor Verletzungen!

ACHTUNG! Beschädigungsgefahr!

Verwenden Sie zur Reinigung keine aggressiven, säure- oder alkoholhaltigen Reinigungsmittel, keine Scheuermittel und keine scheuernden, scharfen oder spitzen Utensilien! Diese können die Geräteoberflächen und das Bedienfeld beschädigen oder verfärben!

Prüfen Sie vor der Anwendung die Herstellerangaben ihrer Reinigungsmittel und -Utensilien auf entsprechende Eignung!

Reinigungsrückstände können die Geräteoberflächen beschädigen! Entfernen Sie diese immer sofort und vollständig!

ACHTUNG! Mögliche Funktionsbeeinträchtigung!

Mit Fett und/oder Schmutzpartikeln verstopfte Filter können die Funktion des Dunstabzugs stark beeinträchtigen und unangenehme Gerüche verbreiten. Reinigen Sie den Metall-Fettfilter und wechseln Sie für den Umluftbetrieb den Aktivkohlefilter in den empfohlenen zeitlichen Abständen!

6.1 Reinigung der Gerätekomponenten

Damit das Gerät sein Aussehen behält und voll funktionsfähig bleibt, pflegen Sie es gut! Halten Sie sämtliche Geräteteile immer sauber und entfernen Sie Verschmutzungen möglichst immer sofort, wie in den folgenden Abschnitten beschrieben und unter Beachtung aller vorherigen Hinweise! Wir empfehlen eine regelmäßig Grundreinigung min. alle 2 Monate.

Allgemeine Hinweise zur Reinigung der Geräteoberflächen

• Benutzen Sie zur Reinigung ein weiches Tuch, das mit handwarmem Wasser und einem milden Haushaltsreiniger oder milder Seifenlauge angefeuchtet ist.
• Säubern Sie alle Flächen, bis Verschmutzungen restlos beseitigt sind.
• Trocknen Sie das Gerät anschließen gut mit einem weichen Tuch.

Glasflächen

• Reinigen Sie diese ebenfalls, wie oben beschrieben oder
• verwenden Sie einen handelsüblichen Glasreiniger nach Herstellerangabe.
• Benutzen Sie keinen Glasschaber! Das Glas kann dadurch beschädigt werden!
• Trocknen Sie das Gerät anschließend gut.

Edelstahl- / Metallflächen

• Reinigen Sie diese ebenfalls, wie oben beschrieben oder
• verwenden Sie ein handelsübliches, nicht scheuerndes Edelstahl-Reinigungsmittel, ggf. in Schliffrichtung. Achten Sie dabei darauf, dass der Edelstahlreiniger nicht mit lackierten Flächen oder Bedienelementen in Berührung kommt!
• Trocknen Sie das Gerät anschließend gut.
• Zur Pflege können Sie ein Edelstahl-Pflegemittel aus dem Fachhandel mit einem weichen Tuch dünn auftragen.

Hinweis zu Funktionsbeeinträchtigung durch Verschmutzung oder Feuchtigkeit auf dem Bedienfeld

Bereits ein geringer, evtl. kaum erkennbarer Feuchtigkeitsfilm auf dem Bedienfeld kann dazu führen, dass die Bedienung der Sensortasten nicht mehr und nur eingeschränkt möglich ist.

Achten Sie darauf, dass der Bereich der Bedienelemente, sowie Ihre Hände vollständig gesäubert und trocken sind, bevor sie das Gerät wieder benutzen.

6.2 Entnahme und Reinigung des Metall-Fettfilters

Entnahme des Metall-Fettfilters

• Entfernen Sie die Glasplatte (Randabzugsplatte), um an den Filter zu gelangen.
• Ziehen Sie den Drücker des Filters zurück, so dass sich die Verriegelung löst.
• Kippen Sie den Filter etwas aus der Halterungsöffnung heraus und entnehmen Sie ihn aus dem Gerät.

Reinigung des Metall-Fettfilters

Reinigen Sie den Metall-Fettfilter je nach Gebrauchshäufigkeit des Dunstabzugs alle 2-3 Wochen, wie in den folgenden Abschnitten beschrieben, bei Bedarf mit Wiederholung des Vorgangs.

Beschädigungsgefahr!

Um Beschädigungen des Filters zu vermeiden, verwenden Sie keine scharfen oder spitzen Reinigungs utensilien und keine aggressiven oder säurehaltigen Reinigungsmittel! Vermeiden Sie alkalische Reinigungsmittel (pH-Wert über 7)!

Achten Sie auf eine ausreichende, jedoch angemessene Menge an Reinigungsmittel, so dass sich die Fette lösen können! Reicht die Menge an Reiniger nicht aus, so verseifen die Fette, wodurch der Filter nur noch mit aggressiven Spezialreinigern entfettet werden kann oder ausgetauscht werden muss!

Metall-Verfärbungen durch die Reinigung

Durch häufiges Reinigen, insbesondere im Geschirrspüler, oder durch die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen der Metalloberfläche auftreten. Diese haben keinen Einfluss auf die Funktion der Metallkomponenten und sind kein Reklamationsgrund.

Handreinigung

• Weichen Sie den Metallfilter ca. 1 Stunde in heißem Wasser mit Spülmittel ein.
• Reinigen Sie diesen dann mit einer weichen Bürste. Achten Sie dabei darauf, das Metallgewebe des Filters nicht zu beschädigen.
• Spülen Sie ihn anschließend gut mit heißem Wasser.
• Lassen Sie den Filter nach der Reinigung gut trocknen.

Reinigung in der Spülmaschine

• Weichen Sie stark verschmutzte Metallfilter auch vor der Reinigung im Geschirrspüler gut in heißem Spülwasser ein.
• Spülen Sie den Metallfilter separat vom Geschirr, um mögliche Fettablagerungen am Geschirr und Ansammlung von Speiseresten im Gittergewebe des Filters zu vermeiden.
• Platzieren Sie den Filter senkrecht und locker im Geschirrspüler, ohne dass dieser geklemmt wird, möglichst mit der Filterseite nach unten.
• Wählen Sie eine Temperatureinstellung von 55 - 65 °C.
• Achten Sie darauf, dass der Filter getrocknet ist, bevor Sie ihn wieder einsetzen.

Einsetzen des Metall-Fettfilters

• Lassen Sie den Filter nach der Reinigung gut trocknen, bevor Sie ihn sorgfältig wieder in die Haube einsetzen.
• Setzen Sie den/die Metallfettfilter in umgekehrter Weise wie bei der Entnahme wieder in die Haube ein.
• Versichern Sie sich, dass die Verriegelung eingerastet ist und der Filter korrekt sitzt, so dass er sich nicht lösen kann!
• Setzen Sie die Glasplatte (Randabzugsplatte) wieder ein.

6.3 Auswechseln bzw. De-/Montage des Aktivkohlefilters

Auswechseln des Aktivkohlefilters bei Umluftbetrieb

Aktivkohlefilter können weder gewaschen, noch regeneriert werden und müssen je nach Gebrauchs häufigkeit Ihrer Dunstabzugshaube alle 3-12 Monate ersetzt werden.

Zur Nutzung Ihres Geräts im Umluftbetrieb achten Sie darauf, dass der mitgelieferte Aktivkohlefilter eingesetzt ist und ersetzen Sie diesen nur durch einen des selben Typs (K117), wie folgt:

- Entfernen Sie die beiden Schrauben, mit denen die Abdeckplatte des Kohlefilters befestigt ist (1).

- Entfernen Sie die Abdeckplatte und legen Sie diese zusammen mit den entnommenen Schrauben beiseite (2).

- Ziehen Sie den Kohlefilter nach oben aus der Halterung heraus (3).

- Setzen Sie einen neuen Kohlefilter des gleichen Typs in das Gerät ein, indem Sie in umgekehrter Weise vorgehen, wie zuvor beschrieben.

- Achten Sie darauf, dass alle Teile wieder korrekt und stabil angebraucht sind.

- Entsorgen Sie den gebrauchten Aktivkohlefilter ordnungsgemäß.

3-12 M.

1

6.4 Auswechseln der LED-Beleuchtung

WARNUNG! Stromschlaggefahr!

Um die damit verbundenen Gefahren zu vermeiden, dürfen sämtliche Arbeiten in Verbindung mit der LED-Beleuchtung nur von einer hierfür qualifizierten Person vorgenommen werden!

Während des Auswechselns des LED-Streifens ist das Gerät von der Stromversorgung zu trennen!

VORSICHT! Verletzungsgefahr!

Das Licht der LED-Beleuchtung ist sehr grell und kann die Augen schädigen!

Vermeiden Sie es, direkt in das eingeschaltete Licht zu blicken! Achten Sie auch entsprechend auf Kinder, insbesondere Säuglinge!

Gehen Sie zum Auswechseln der Beleuchtung folgendermaßen vor:

- Beschaffen Sie sich einen neuen LED-Streifen des gleichen Typs, wie bereits in Ihrem Modell verbaut.

Merkmale des LED-Streifens

• Typ: L21, 33 × 420 mm
• Leistung: 3 W

• Spannung: 12 V

• Achten Sie darauf, dass alle Gerätekomponenten abgekühlt sind, bevor Sie mit dem Auswechseln des LED-Streifens beginnen!

• Schalten Sie das Gerät ein, um den Dunstabzug aus der Arbeitsplatt auszufahren (1).
• Trennen Sie dann die Stromzufuhr, um Gefahren zu vermeiden!

• Entfernen Sie den zweiteiligen Metall-Fettfilter (siehe "Entnahme .. des Metall-Fettfilters") (2).
• Lösen Sie die 4 Schrauben aus den Innenseitenwänden des Auszugs (3).

- Entfernen Sie die 3 Schrauben aus der Beleuchtungsplatte (4).

- Ziehen Sie die Leuchte heraus und ziehen Sie den Stecker des Kabels ab (5).

- Ersetzen Sie den LED-Streifen, indem Sie umgekehrter Reihenfolge vorgehen, wie zuvor beschrieben.

- Stellen Sie die Stromzufuhr wieder her.

Stromschlaggefahr, Verletzungs- und Beschädigungsgefahr!

Benutzen Sie das Gerät im Fall einer Beschädigung

oder eines Defekts nicht!

Dies kann gefährlich sein!

Trennen Sie es sofort von der Stromzufuhr!

Reparaturen und Modifikationen sind für unqualifizierte Personen sehr gefährlich und können zudem Schäden verursachen!

Nehmen Sie niemals selbstständig Reparaturen oder Veränderungen am Gerät vor und zerlegen Sie es nicht!

Die folgende Tabelle kann Ihnen möglicherweise bei der selbstständigen Lösungsfindung bei möglichen Problemen mit dem Gerät helfen.

Sollten die genannten Lösungsvorschläge ein Problem nicht beheben können, wenden Sie sich an den Kundenservice oder an einer entsprechend qualifizierte Fachkraft!

Problem Mögliche Ursache Mögliche Lösung

Das Gerät lässt sich nicht einschalten.	Keine Stromzufuhr Vergewissern Sie sich, dass das Gerät vollständig und ordnungsgemäß an eine intakte Strom versorgung angeschlossen ist (siehe entspr. Abschnitt).
Die Touch-Steuerung ist schwer zu bedienen.	Feuchtigkeitsfilm oder Verschmutzung auf dem Bedienfeld	Sorgen Sie dafür, dass das Bedienfeld sauber und trocken ist. Beachten Sie, dass ein dünner Feuchtigkeitsfilm möglicherweise nicht sichtbar ist.
	Ungünstige Bedienweise	Befolgen Sie die Anweisungen unter "... Verwendung der Touch-Steuerung".

Problem Mögliche Ursache Mögliche Lösung

Die Beleuchtung funktioniert nicht.	Der LED-Streifen muss ausgewechselt werden.	Tauschen Sie den LED-Streifen gegen einen neuen aus, wie im entsprechenden Abschnitt beschrieben.
	Inkorrekte Installation der Beleuchtung	Überprüfen Sie die Installation der Beleuchtung und korrigieren Sie diese ggf. . Bei Unsicherheiten wenden Sie sich an eine fachkundige Person.
Ungenügende Abzugsleistung	Zu große Distanz zwischen Gerät und Kochfläche	Installieren Sie das Gerät in einem gerin-geren Abstand zum Kochfeld. Beachten Sie die Anweisungen zur Installation!
	Zugluft Schließen Sie	Türen und Fenster.
	Unterdruck im Raum durch unge-nügende Luftzufuhr	Sorgen Sie stets für ausreichende Frischluftzufuhr unter Beachtung der entsprechenden Abschnitte!
	Verstopfte / ver-schmutzte Filter	Reinigen Sie den/die Metall-Fettfilter bzw. wechseln Sie den Aktivkohlefilter, wie im entsprechenden Abschnitt be-schrieben.
	Zu geringer Querschnitt der Luft-leitung	Beachten Sie die Hinweise und Anwei-sungen bezüglich der Luftleitung!
	Blockierte Luft-wege	Überprüfen Sie die Luftleitung auf Blockaden (z.B. auch Fliegengitter, blockierte Rückstauklappe, unbeweg-liche Lamellen der äußeren Abdeckplat-te...) und entfernen Sie ggf. vorhandene Fremdkörper.
Tropfenbildung Verstopfte / ver-schmutzte Filter		Reinigen bzw. wechseln Sie den/die Filter wie im entsprechenden Abschnitt beschrieben.

Problem Mögliche Ursache Mögliche Lösung

Erhöhte Geräuschentwicklung während des Betriebs	Unzureichende Fixierung des Geräts oder seiner Komponenten	Überprüfen Sie das Gerät auf locker sitzende Teile.
	Drehzahlerhöhung des Ventilators durch ungenügen-de Luftzufuhr	Überprüfen Sie Lüfter und Luftleitung auf Blockaden (z.B. auch blockierendes Kabel o.ä.) und beachten sie die Hinweise zur Abluftleitung.
Das Gerät vibriert während des Betriebs.	Ungenügende Fixierung	Prüfen Sie, ob das Gerät korrekt und stabil installiert ist.Ziehen Sie ggf. gelockerte Schrauben fest bzw. fixieren sie lose Montageteile.
Unnormales/r Geräusch / Geruch	Technischer Defekt	Wenden Sie sich an den Kundenservice oder entsprechend qualifiziertes Fach-personal.
Die Beleuchtung funktioniert, aber der Gebläse-betrieb startet nicht.

8. Installation der Dunstabzugshaube

8.1 Wichtige Hinweise und Installationsanforderungen

WARNUNG!

Stromschlaggefahr, Verletzungsgefahr und Beschädigungsgefahr!

Bei nicht ordnungsgemäßer Installation können Gefahren entstehen und das Gerät kann instabil sein und herabfallen, wodurch Beschädigungen verursacht werden können! Befolgen Sie alle Anweisungen dieses Handbuchs genau und achten Sie auf eine solide und sichere Befestigung.

Wir empfehlen die Installation des Gerätes durch entsprechend qualifiziertes Fachpersonal!

Das Gerät muss während des gesamten Installationsvorgangs von der Stromversorgung getrennt sein!

VORSICHT!

Verletzungsgefahr!

Einige Geräteteile können scharfkantig sein! Schützen Sie sich entsprechend bei der Handhabung des Geräts z.B. mit Arbeitshandschuhen!

Für die Installation sind sämtliche geltende Vorschriften ein schließlich der Anweisungen, Maßangaben und Abstands vorschriften dieses Handbuchs, insbesondere dieses Kapitels, zu beachten und einzuhalten!

Anforderungen entsprechend der Betriebsarten

Die Installationsvorraussetzungen bezüglich der baulichen

Gegebenheiten hängen von der gewünschten Betriebsart ab.

Das Gerät kann in einer der folgenden Betriebarten genutzt werden:

• Umluftbetrieb mit Rückleitung der Abluft in den Raum durch die Abluftöffnungen im Schacht (1)
• Abluftbetrieb mit Abluftleitung ins Freie durch einen Abluftkanal oder ein festinstalliertes Abluftrohr (2)

Beachten Sie dazu auch die entsprechenden Abschnitte unter "Funktionsweise..."!

Hinweise zum Umluftbetrieb

Wenn Sie das Gerät als Umlufthaube nutzen, sind keine besonderen baulichen Maßnahmen oder Vorraus setzungen erforderlich.

Beachten Sie jedoch folgendes:

- Achten Sie vor Inbetriebnahme darauf, dass der mitgelieferte Aktiv kohle filter installiert ist, wie im entsprechenden Abschnitt unter "Reinigung ..." beschrieben.

Hinweis: Beachten Sie, dass ein Kohlefilter der Geruchsbindung dient und den Metallfettfilter ergänzt, jedoch nicht ersetzt! Benutzen Sie das Gerät niemals ohne eingesetzten Metall-Fett filter, um Brandgefahr, Beschädigungen und Störungen infolge von Fettablagerungen zu vermeiden!

- Die Abluft muss vom Luftauslass zurück in den in den Raum geleitet und ungehindertwegströmen können.

Achten Sie hierfür darauf, dass das Möbel, in das das Gerät eingebaut werden soll, entsprechende Öffnungen aufweist, oder bereiten Sie hiefür eine Öffnung mit Durchmesser 150 mm im Einbaumöbel vor, die sie mit einem Abluftschlauch des selben Durchmessers verbinden (nicht im Lieferumfang enthalten).

Anforderungen an den Abluftbetrieb

WARNUNG!

Lebensgefahr!

Bei gleichzeitigem Abluftbetrieb des Dunstabzugs und raumluftabhängigen Feuerstätten oder Geräten kann durch unzureichende Zuluft ein Unterdruck ent stehen, wodurch Rauch und giftige Verbrennungsgase zurück in die Wohnräume gezogen werden! In diesem Fall besteht Lebensgefahr! Sorgen Sie für ausreichend Frischluftzufuhr, wie unten beschrieben!

Wenn Sie das Gerät in Abluftausführung nutzen, sorgen Sie dafür, dass die folgenden Voraussetzungen gegeben sind! Ist dies nicht der Fall, nutzen Sie den Dunstabzug im Umluftbetrieb!

- Für den Abluftbetrieb muss unbedingt sichergestellt sein, dass während des Betriebs des Dunstabzugs jederzeit genügend Frischluft in den Raum nachströmt, so dass kein Unterdruck von mehr als 4 Pa (4 x 10-5 bar) entstehen kann! Dies kann z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen erreicht werden. Ein Zu-/Abluftmauerkasten allein gewährleistet nicht die Einhaltung des Grenzwertes! Lassen Sie sich zum Lüftungsverbund des Hauses und die passende Maßnahme zur Belüftung von Ihrem zuständigen Kaminkehrermeister beraten! Die von den örtlichen Behörden erlassenen Vorschriften müssen strikt eingehalten werden!

• Für die Abluftleitung muss in Ihrem Haus ein ausschließlich für den Dunstabzug bestimmter Abluftschacht, ein fest installiertes Abluftrohr oder ein Abluft-Mauerkasten mit Ausgang ins Freie vorhanden sein (Weitere Hinweise zur Abluftleitung siehe folgenden Abschnitt).
  • Die abgesaugte Luft darf nicht durch Kanäle geleitet werden, über die Dämpfe abgeführt werden, die bei der Verbrennung von Gas oder anderen Brennstoffen entstehen!
• Falls die Abluft in einen nicht in Gebrauch befindlichen Rauch- oder Abgaskamin geführt werden soll, muss die Zustimmung des zu ständigen Kaminkehrermeisters eingeholt werden.

- Um den Abluftstrom des Geräts in den hierfür gewählten Abluftkanal zu lenken, muss der Luftauslass des Haubenkörpers mit der Öffnung Ihres Abluftkanals verbunden werden. Beschaffen Sie sich hierfür einen Abluftschlauch mit Durchmesser 150 mm aus hitze beständigem Material und befestigen Sie diesem am Luftauslass des Haubenkörpers, wie im entsprechenden Abschnitt unter "Montage..." beschrieben.

Filternutzung im Abluftbetrieb:

Ein Kohlefilter ist nur bei Umluftbetrieb der Haube sinnvoll nutzbar.

Ein solcher wird für den Abluftbetrieb daher nicht benötigt.

Benutzen Sie das Gerät jedoch niemals ohne eingesetzten Metallfettfilter, um Brandgefahr, Beschädigungen und Störungen infolge von Fettablagerungen zu vermeiden!

Informationen zu Rückstauklappen:

Durch die Montage von Rückstauklappen im Abluftsystem werden Fehlströhnungen, d.h. ein ungünstiger Luftaustausch zwischen Raumluft und rückströhmender Außenluft verhindert.

Dadurch können auch Funktionsstörungen des Dunstabzugs, wie z.B. verminderte Saugleistung vermieden werden.

Falls im Abluftsystem Ihrer Küche keine solche Vorrichtung integriert ist, montieren Sie die mitgelieferte zweiteilige Rückstau klappe im Abluftstutzen des Haubenkörpers, wie unter "Montage..." beschrieben.

Hinweis: Bei Mehrfamilienhäusern mit einem gemeinsamen Luftschacht ist jeweils eine Rückstauklappe für jede Küche erforderlich.

Hinweise zur Leitung der Abluft zum Luftauslass

ACHTUNG! Störungsgefahr!

Eine unzureichend konstruierte, ungünstig verlaufende oder geformte Abluftleitung kann die Funktion des Geräts deutlich beeinträchtigen!

Befolgen Sie die Hinweise in diesem Abschnitt genau, um Probleme wie verminderte Absaugleistung, Geräusch entwicklung bzw. erhöhtes Laufgeräusch, Fett ablagerungen oder Kondensatbildung zu vermeiden!

Stellen Sie sicher, dass die folgende Voraussetzungen für eine einwandfreie Abluftleitung bis zum Luftauslass gewährleistet werden können:

• Die gesamte Abluftleitung muss aus nicht brennbarem Material bestehen und darf nicht gemeinsam mit Gas- oder Heißluft-rohren o.ä. durch einen Schacht geführt werden.
• Die Abluftleitung sollte folgende Eigenschaften aufweisen:

• Möglichst kurzer und geradliniger Verlauf mit wenigen Bögen und großen Radien (max. Biegung 120°)
• Innendurchmesser bzw. Innenquerschnitt min. 150 mm. (ggf. inkl. Mauerkasten)
• Runder oder abgerundeter Querschnitt (z.B. Rundrohre oder Flachkanäle mit gerundeten Ecken)
  • Glatte Oberflächen der Innenseite
• Gleichmäßiger Verlauf ohne Ver engungen oder Blockaden (wie z.B. Fliegengitter, starre Lamellen am Luftauslass)

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter bzw. ein Neigungswinkel von 2° eingehalten werden, um den Rücklauf von Kondens wasser zu vermeiden (siehe Abbildung).

• Wird die Abluftleitung durch unbeheizte oder kühle Räume (z.B. Dachböden) verlegt, muss diese isoliert werden, um zusätzliche Kondenswasserbildung zu vermeiden.
• Unter Umständen kann eine zusätzliche Kondenswassersperre nötig sein (in führenden Baumärkten erhältlich).
• Bei Dach-Ausführung sollte eine doppelwandige Dach-Haube mit Kondensat-Ableitung nach außen benutzt werden.
• Sämtliche Verbindungen müssen abgedichtet sein.
• Stellen Sie sicher, dass sich die Rückstauklappen nach der Installation der Abluftleitung frei öffnen und schließen können.

Installationsort und -umgebung

Dieses Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und kann z.B. in einer Küche in Verbindung mit einem haushalts üblichen Kochfeld installiert werden.

Folgende Einschränkungen sind zu beachten:

• Das Gerät ist nicht zur Benutzung in Verbindung mit Grillgeräten oder offenen Feuerstätten für feste Brennstoffe geeignet.
• Das Gerät ist nicht zur gewerblichen Nutzung bestimmt.
• Beachten Sie die Hersteller angaben zu Kochgeräten, die in Kombination mit dem Dunstabzug verwendet werden sollen, insbesondere ob diese sich für den Betrieb mit einem Tisch-Dunstabzug eignen.
• Ihr Modell ist für den Einbau in eine Küchen-Arbeitsplatte o.ä. vorgesehen. Beachten Sie hierzu den folgenden Abschnitt!

8.2 Wahl des Einbaumöbels und des Kochfelds

Ihr Dunstabzugsmodell ist für den Einbau in die Arbeitsplatte eines Küchenmöbels oder in ein vergleichbares Möbel hinter einem entsprechend geeigneten Kochfeld (siehe unten) vorgesehen.

Beachten Sie hierzu folgende Hinweise:

• Für eine optimale Abzugsleistung achten Sie darauf, dass der Einbau des Geräts in einer Position mittig hinter der Koch fläche möglich ist.
• Überprüfen Sie unter Berücksichtigung der Maßangaben in diesem Handbuch die Maße des Möbels und des Kochfelds, um sicher zu stellen, dass der Einbau des Geräts problemlos möglich ist.
• Stellen Sie sicher, dass das Gerät während und auch nach der Installation z.B. zur Reinigung und Wartung problemlos zugänglich ist.

Empfehlungen zur Wahl Ihres Kochfelds

Um eine optimale Funktionsfähigkeit des Tisch-Dunstabzugs zu gewährleisten, empfehlen wir Ihnen, dieses Modell nur mit einem Kochfeld zu kombinieren, das die folgenden Vorraussetzungen erfüllt:

• Das Kochfeld sollte max. 92 cm breit sein.
• Die Kochzonen sollten nebeneinander liegen und nicht hintereinander, wie in der folgenden Abbildung (Draufsicht) dargestellt:

Beispiele für geeignete Kochfelder von KKT Kolbe:

• IH89005FZ
• IND9052FZ

Beispiele für Kochfelder von KKT Kolbe, die sich nicht für die Kombination mit diesem Dunstabzugs-Modell eignen:

• KK9005RL
• KK7705ED

Geräteabmessungen

Angaben in mm

Einbaumaße

Angaben in mm

8.3 Installationsvorbereitung und -hinweise

VORSICHT!

Verletzungsgefahr!

Einzelne Bauteile können scharfkantig sein! Schützen Sie sich bei der Montage z.B. mit Arbeits- handschuhen vor Verletzungen! Das Gerät ist schwer! Bewegen und montieren Sie das Gerät nicht alleine, sondern mit mindestens einer weiteren Person und verwenden Sie entsprechend geeignete Hilfsmittel!

Hinweise vor der Installation

• Befolgen Sie auch die im Kapitel "Hinweise vor dem Gebrauch" genannten Anweisungen, bevor Sie den Dunstabzug installieren!
• Reinigen Sie das Gerät und die Umgebung der Einbauposition vor und nach der Installation gründlich, damit bei Inbetriebnahme kein Staub, Reste von Transporschutzmaterialien oder Installationsrückstände angesaugt werden können!

• Halten Sie für die Montage folgendes bereit:

• Dunstabzug

• Mitgeliefertes Zubehör einschließlich dieses Handbuchs
• Beschafftes Zubehör (ggf. z.B. Abluftschlauch)
• Messwerkzeug
  • Schraubendreher oder Akkuschrauber
• Stichsäge o.ä.

8.4 Einbau des Geräts

• Versehen Sie die Arbeitsplatte mittig hinter dem Kochfeld mit dem passenden Ausschnitt (B 855 × T 114 mm). Hierfür können Sie die mitgelieferte Installationsskizze als Schablone verwenden (1). Überprüfen Sie jedoch vor dem Aussägen, ob die angegebenen Maße mit den Abmessungen am Produkt übereinstimmen, um einen Verschnitt der Arbeitsplatte zu vermeiden!
• Schrauben Sie die beiden Stellfüße und die Kabelbox vom Gerät ab (2) und legen Sie diese mit den jeweils zugehörigen Schrauben beiseite (Stellfüße: 4 Schrauben M4×12 / Kabelbox: 6 Schrauben St3×12).
• Setzen Sie den ausfahrbaren Teil des Geräts in den vorbereiteten Ausschnitt ein (3).
• Schrauben Sie die Stellfüße in der geeigneten Position entsprechend der Bodenhöhe wieder an (4).
• Entfernen Sie die Schrauben um die Öffnung an der Frontseite und benutzen Sie diese, um die Motor-einheit an die Öffnung anzubringen, schließen Sie die Kabel entsprechend an und schrauben Sie dann die Kabelbox wieder an (5).
• Befestigen Sie dann den Stellfuß der Motoreinheit in der geeigneten Position entsprechend der Bodenhöhe (6).

1

8.5 Anschluss an die Stromversorgung

Das Gerätekabel ist mit einem Standardstecker versehen. Um diesen an eine Steckdose anzuschließen, beachten Sie folgenden Hinweise:

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß eingebaut ist!
• Vergewissern Sie sich vor dem Anschluss des Geräts, dass die örtliche Netzspannung (V) und -frequenz (Hz) mit den Angaben auf dem Typenschild übereinstimmt!
• Falls der Stecker nach der Installation nicht mehr zugänglich ist, stellen Sie sicher, dass in den Stromkreis des Geräts ein leicht zugänglicher allpoliger Trennschalter (Sicherung) mit mindestens 3 mm Kontaktabstand integriert ist, der den geltenden Vorschriften entspricht und im Notfall die vollständige Trennung des Geräts von der Stromversorgung gewährleistet!
• Schließen Sie den Stecker des Netzkabels direkt an eine ordnungsgemäß geerdete Steckdose in der Nähe des Geräts an!
• Verwenden Sie zum Anschluss des Geräts an das Stromnetz keine Mehrfachsteckdosen oder Verlängerungskabel! Diese gewährleisten nicht die nötige Sicherheit!

• Achten Sie darauf, dass das Kabel während und nach der Installation nicht geknickt, gequetscht oder verdreht werden kann und seine Temperatur nie 75°C übersteigt.

• Technische Daten

Modellbezeichnungen DRAFT870
Typ Tisch-Dunstabzug
Anschluss Abluft oder Umluft
Anzahl der Leistungsstufen 9
Beleuchtungsform LED
Energieverbrauch Beleuchtung 1 x 3 W
Anzahl der Fettfilter 2
Kohlefilter-Typ K117
Energieeffizienzklasse A+
Beleuchtungseffizienzklasse A
Fluidynamische Effizienzklasse A
Fettabscheidegrad F
Maximaler Schallleistungspegel	68 dB
Luftstrom auf energie-effizientester Leistungsstufe	255 m^3/h
Luftstrom bei maximaler Leistung	535 m^3/h
Durchschnittliche Beleuchtungs-intensität auf der Kochoberfläche	87 lx
Leistung	73 W
Gemessene Leistungsaufnahme im Bereitschaftszustand	-
Gemessene Leistungsaufnahme im ausgeschalteten Zustand	0,49 W
Gemessene elektrische Eingangsleistung bei energie-effizientester Stufe	41,8 W
Spannung / Frequenz	220 – 240 V / 50 Hz
Abmessung (B × T × H)	868 × 416 × 646 mm
Durchmesser Abluftstutzen	150 mm
Kabellänge	1,3 m
Gewicht	27 kg

Hinweis zur Produktkonformität

Produktbezeichnungen:

DRAFT870

Tisch-Dunstabzug

Hersteller / Inverkehrbringer:

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Für die oben genannten Produkte liegen die entsprechenden EG - Konformitätserklärungen vor.

Einige der relevanten Unterlagen können auf unserer Website unter der entsprechenden Produktseite eingesehen und heruntergeladen werden.

Die vollständigen Dokumente erhalten Sie gerne auf schriftliche Anfrage über die obige Kontaktadresse.

Jan Kolbe

Leiter Produktmanagement

Wir helfen gerne, wenn Sie technische Fragen oder Probleme mit Ihrem Gerät haben oder doch einmal etwas kaputtgehen sollte.

Sie erreichen unseren Kundenservice unter:

→ Weitere Daten und Dokumente finden Sie auf unserer Website unter "Fragen & Antworten".

Halten Sie bitte folgende Informationen bereit:

• Kundennummer
  • Datum der Rechnung oder des Lieferscheins
  • Gerätetyp (Modellnummer)
• Seriennummer

Hinweis:

Die 20-stellige Seriennummer finden Sie auf dem Typenschild Ihres Geräts oder auf der Außenseite des Verpackungskartons. Falls notiert, finden Sie diese auch auf dem Innencover dieses Handbuchs.

KKT Kolbe Küchentechnik GmbH & Co. KG

Ohmstraße 17

D - 96175 Pettstadt

www.kolbe.de

User's manual

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

KKT Kolbe Küchentechnik GmbH & Co. KG

Ohmstraße 17

96175 Pettstadt

Germany

www.kolbe.de

KKT KOLBE

Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß mit Ihrem Gerät.
