Produkttyp	Hi-Fi-System
Marke	Reflexion
Modell	CDR2240
Stromversorgung	AC 230V ~ 50Hz oder 6x C-Batterien (nicht im Lieferumfang)
Leistungsaufnahme	10 W
Maximale Musikleistung	8 W
FM-Frequenzbereich	87,5 - 108 MHz
AUX-Eingang	3,5 mm Klinkenstecker
CD-Player	Ja (unterstützt Wiederholung, Programmwiedergabe)
Bedienelemente	Ein/Aus, Funktion, Lautstärke, Abstimmung, Wiedergabe/Pause, Stopp, Weiter/Zurück, Vorlauf/Rücklauf, Wiederholung, Programmwiedergabe
Anzeige	Zeigt Funktion und Wiederholungsmodus an
Betriebstemperatur	0°C - +35°C
Mitgeliefertes Zubehör	Gerät, Bedienungsanleitung, Netzkabel
Sicherheitszertifizierungen	EU-Konformitätserklärung (2014/53/EU)
Garantie	24 Monate (Zubehör: 6 Monate)
Entsorgung	Getrennte Sammlung von Elektroschrott (WEEE-Symbol)

Häufig gestellte Fragen - CDR2240 Reflexion

Wie schalte ich das Reflexion CDR2240 ein?

Drücken Sie die ON/OFF-Taste (4) oben am Gerät. Stellen Sie sicher, dass das Netzkabel an eine geeignete Steckdose angeschlossen ist oder Batterien eingelegt sind.

Wie wechsle ich zwischen den Funktionen (FM, CD, AUX)?

Drücken Sie wiederholt die FUNCTION-Taste (5), um zwischen FM-Modus, CD-Modus und AUX-Eingang umzuschalten.

Wie spiele ich eine CD ab?

Legen Sie eine CD ein, drücken Sie FUNCTION, um den CD-Modus auszuwählen, und drücken Sie dann die ▶||-Taste (9), um die Wiedergabe zu starten. Verwenden Sie ▶▶| (7) und |◀◀ (6) für nächsten/vorherigen Titel.

Kann ich eine benutzerdefinierte CD-Playlist programmieren?

Ja. Stoppen Sie die Wiedergabe mit ■ (8), drücken Sie PROG (2), wählen Sie Titel mit ▶▶| (7) oder |◀◀ (6) aus und drücken Sie erneut PROG, um sie hinzuzufügen. Drücken Sie ▶|| zum Starten. Drücken Sie ■, um die Playlist zu löschen.

Wie benutze ich das Radio?

Drücken Sie FUNCTION, um den FM-Modus auszuwählen. Drehen Sie den Tuning-Knopf (10), um manuell eine Frequenz einzustellen. Bei schlechtem Empfang stellen Sie das Gerät an eine bessere Position.

Wie schließe ich ein externes Audiogerät an?

Stecken Sie ein 3,5-mm-Audiokabel in die AUX IN-Buchse. Drücken Sie FUNCTION, um den CD-Modus auszuwählen (Display zeigt blinkend '00'). Wiedergabe und Lautstärke werden über das externe Gerät gesteuert.

Welche Batterien verwendet das CDR2240?

Es benötigt 6 x C-Batterien (nicht im Lieferumfang). Legen Sie sie mit korrekter Polarität in das Batteriefach auf der Rückseite ein.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Wischen Sie die Außenseite nur mit einem trockenen Tuch. Verwenden Sie keine Flüssigkeiten oder Sprays.

Was macht die Wiederholungsfunktion?

Drücken Sie wiederholt die REPEAT-Taste (3), um die Wiederholung eines Titels (REP 1) oder aller Titel (REP ALL) auszuwählen. Drücken Sie, bis keine Anzeige erscheint, um zu deaktivieren.

Was soll ich tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an eine 230V-Steckdose angeschlossen ist oder die Batterien korrekt eingelegt und frisch sind. Stellen Sie sicher, dass die ON/OFF-Taste gedrückt ist.

BEDIENUNGSANLEITUNG CDR2240 Reflexion

Lesen Sie diese Broschüre sorgfältig vor der Inbetriebnahme und verwahren Sie die Anleitung zum späteren Nachschlagen gut auf.

CE

SICHERHEITSHINWEISE

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen im Inneren des Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschließen, das Gehäuse auf keinen Fall öffnen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

230v\~

Dieses Gerät ist für 230V \~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinen auf und bauen Sie es nicht in Bücherregale ein.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

Beachten Sie bei der Verwendung dieses Gerätes immer grundlegende Sicherheitsvorkehrungen, besonders, wenn Kinder anwesend sind.

HINWEIS: Um das System vollständig zu trennen, wenn es längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose und betätigen Sie den Power Schalter um das Gerät auszuschalten. Beachten Sie das sich keine Batterien im Gerät befinden.

SICHERHEITSHINWEISE

1) Lesen Sie diese Bedienungsanleitung, bevor Sie versuchen, das Gerät anzuschließen oder zu bedienen.
2) Das benutzen des Gerätes anders als in dieser Bedienungsanleitung beschrieben führt zum Ausschluss der Garantie und kann zu Beschädigungen und Verletzung vom Gerät und Nutzer führen.
3) Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren.
4) Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Produkt gestellt werden. Nur in trockenen Regionen benutzen.
5) Keine offenen Flammen wie Kerzen auf das Gerät stellen und das Gerät von offenen Flammen fernhalten.
6) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
7) Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen behindert werden.
8) Stellen Sie sicher, dass das Gerät an eine 230V 60 / 50Hz Steckdose angeschlossen ist. Bei Verwendung höherer Spannung kann es zu Funktionsstörungen des Gerätes kommen. Schalten Sie das Gerät aus, bevor Sie es vom Netz trennen, um es vollständig auszuschalten.
9) Wenn Sie nasse oder feuchte Hände haben, stecken Sie den Netzstecker nicht in die Steckdose und ziehen Sie diesen nicht aus der Steckdose heraus.
10) Keine Gewalt anwenden um den Netzstecker in die Steckdose zu stecken, wenn der Netzstecker nicht passt.
11) Nur Zubehör und Ersatzteile verwenden die vom Hersteller frei gegeben sind.
12) Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
13) Stellen Sie das Gerät nur in ausreichend belüfteten Umgebungen auf. Stellen Sie das Gerät auf eine ebene und stabile Oberfläche. Nicht Temperaturen über 35°C aussetzen. Beim Aufstellort darauf achten das 30 cm nach hinten und der Oberseite des Gerätes und 5 cm von jeder Seite eingehalten werden.
14) Betätigen Sie die Tasten des Gerätes nicht mit übermäßiger Kraft da dies zu Beschädigungen führen kann.
15) Entsorgen Sie verbrauchte Batterien umweltgerecht.
16) Achten Sie stets darauf, dass das Produkt vor dem Transport oder der Reinigung aus der Steckdose gezogen wird. Reinigen Sie es nur mit einem trockenen Tuch.
17) Bei Gewitter oder wenn das Gerät für längere Zeit nicht genutzt wird trennen Sie das Gerät vom Stromnetz.
18) Dieses Produkt hat keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, dieses Produkt selbst zu reparieren. Nur qualifiziertes Servicepersonal darf die Wartung durchführen. Bei einem Defekt geben Sie das Produkt über Ihren Händler zum Hersteller.
19) Lassen Sie niemanden, besonders Kinder, etwas in Löcher, Schlitze oder irgendwelche anderen Öffnungen im Gehäuse des Geräts schieben, da dies zu einem tödlichen elektrischen Schlag führen könnte.
20) Befestigen Sie dieses Produkt nicht an einer Wand oder Decke.
21) Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern und anderen Objekten, die starke Magnetfelder erzeugen auf.
22) Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es benutzt wird.

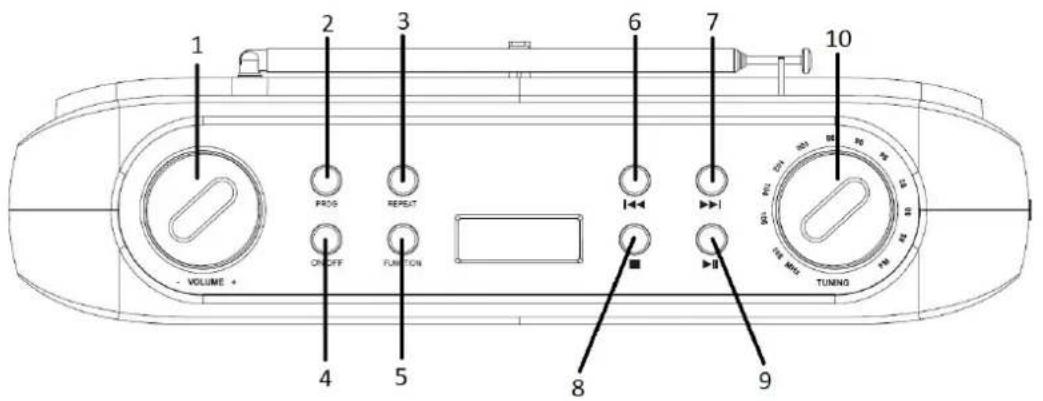

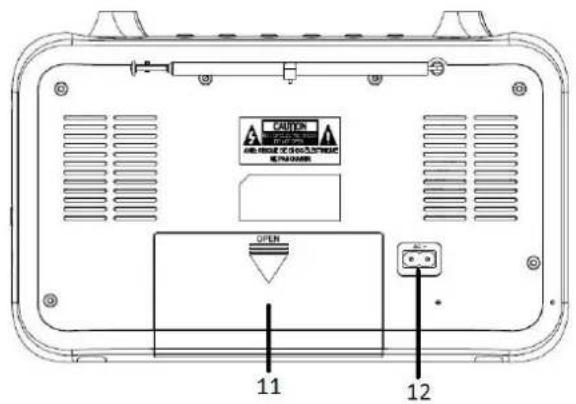

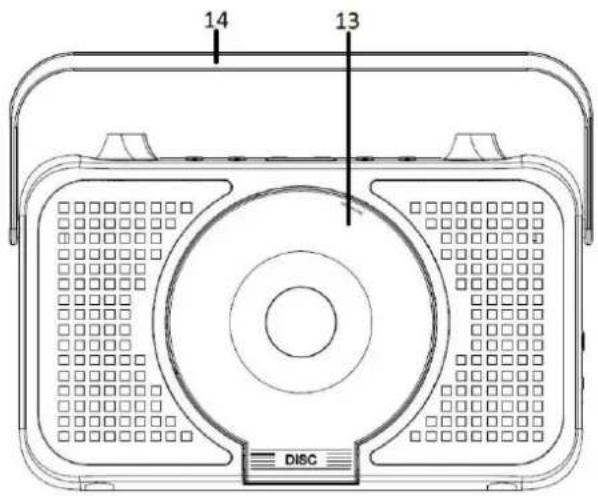

Geräteübersicht und Bedienelemente

1. VOLUME +/- Drehregler
2. PROG. Taste
3. REPEAT Taste
4. ON/OFF Taste
5. FUNCTION Taste
7. ▶▶|
8. ■
9. ▶ ||
10. TUNING Drehregler
11. BATTERIEFACHDECKEL
12. AC EINGANG
13. CD FACH (Öffnen / Schließen)
14. GRIFF

Einschalten / Ausschalten

Mit Netzkabel

1. Stecken Sie das mitgelieferte Stromkabel mit der einen Seite in das Gerät und mit der anderen in Ihre Stromsteckdose.
2. Betätigen Sie die [ON/OFF] Taste (4) auf der Oberseite des Geräts um das CDR2240 ein- oder auszuschalten.

Hinweis:

Bitte beachten Sie, dass die Spannungsangaben der Steckdose mit den Spannungsangaben des Gerätes übereinstimmen.

Mit Batterien

1. Öffnen Sie den [BATTERIEFACHDECKEL] (11) auf der Geräterückseite.
2. Legen Sie 6x C Batterien in das Fach ein und schließen Sie den [BATTERIEFACHDECKEL] (11) wieder.
3. Betätigen Sie die [ON/OFF] Taste (4) auf der Oberseite des Gerätes um das CDR2240 einzuschalten

Hinweis:

• Achten Sie beim Einlegen der Batterien auf die richtige Polarität.
• Batterien nicht im Lieferumfang enthalten.
• Bitte ersetzen Sie immer alle Batterien gleichzeitig durch nur neue Batterien des gleichen Typs.
• Entfernen Sie alle Batterien, wenn der tragbare CD Spieler längere Zeit nicht verwendet wird.
• Platzieren Sie den tragbaren CD Spieler nur auf Ebene und Feste Möbel um ein herunterfallen und eine mögliche Beschädigung zu vermeiden.
• Setzen Sie das Gerät keinem direkten Sonnenlicht aus und halten Sie das Gerät von Wasser, Spritzwasser oder Feuchtigkeit fern.

Stecken Sie das Radio nicht in eine elektrische Steckdose, wenn Sie sich nicht sicher sind ob die Steckdose den Spannungsangaben des Gerätes entspricht.

Allgemeine Funktion

Funktion	Bedienung
Gerät einschalten:	Drücken Sie die [ON/OFF] Taste (4).
Funktion ändern:	Drücken Sie die [FUNCTION] Taste (5).
FM Modus / CD Modus (AUX IN)
Lautstärke einstellen:	Drehen Sie den [VOLUME Drehregler] (1).
CD Wiedergabe Stop	Drücken Sie die [■] Taste (8).
CD Wiedergabe Play / pause	Drücken Sie die [▶■■] Taste (9).
Nächster Titel	Press [▶▶|] Taste (7).
Vorheriger Titel	Press [|◀◀] Taste (6).
Schnelles Vorspulen	Halten Sie die Taste (7) [▶▶|] gedrückt.
Schnelles Zurückspulen	Halten Sie die Taste (6) [|◀◀] gedrückt.

CD Funktionen

Funktion	Display	Bedienung
Repeat Funktionändern:Ein Titel wiederholenAlle Titel Wiederholen >	“REP 1”REP ALL”	Drücken Sie die Taste (3) [REPEAT] bis die gewünschte Funktion im Display scheint.Um die Repeat Funktion zu deaktivieren drücken Sie die Taste (3) [REPEAT] bis „REP 1“ und „REP ALL“ nicht mehr im Display zu sehen ist.
CD Playlistprogrammieren	“01” Blinkt	1. Stoppen Sie die CD Wiedergabe. Mit der [■] Taste (8).2. Drücken Sie die [PROG] Taste (2).3. Wählen Sie mit den [▶▶|] Taste (7) oder [|◀◀] (6) einen Titel aus.4. Drücken Sie die [PROG] Taste (2) um einen Titel auszuwählen. Wiederholen Sie die Schritte um die CD Playlist anzupassen.5. Drücken Sie die [▶■■] Taste (9) um die Wiedergabe der Playlist zu starten.6. Drücken Sie die [■] Taste (8) um die Playlist zu löschen.

AUX IN Funktion

Funktion	Display	Bedienung
In die CD Funktion wechseln	„00“	Drücken Sie die [FUNCTION] Taste (5)
Externes Gerät verbinden		Stecken Sie ein 3,5mm Audio Kabel in die AUX IN Buchse ein um das CDR 2240 mit einem externen Gerät zu verbinden
Wiedergabe		Die Wiedergabe wird über das extern angeschlossene Gerät z.B. MP3 Player bedient
Lautstärke ändern		Die Lautstärke wird über das CDR2240 und das angeschlossene Gerät geregelt.

FM Funktion

Funktion	Bedienung
Die Frequenz wird manuelle eingestellt	Drehen Sie den [Tuning Drehregler](10) um einen Radio Sender einzustellen

Hinweis:

• Wenn kein Signal erkannt wird, muss möglicherweise das Radio an eine bessere Empfangs Position gestellt werden. Schalten Sie dann das Radio aus oder versuchen Sie an einer anderen Empfangsposition den gewünschten Radio Sender erneut einzustellen.
• Im FM Modus ist das LCD Display außer Funktion.

TECHNISCHE SPEZIFIKATIONEN

Allgemein

Spannungsversorgung AC230V 50HZ

Energieverbrauch 10W

Musikleistung 8W

Betriebstemperatur 0°C - +35°C

Batteriebetrieb 6x „C“ (Im Lieferumfang nicht enthalten)

Lieferumfang

Gerät 1

Bedienungsanleitung 1

Netzkabel 1

Hinweis: Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Entsorgungshinweise

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass das Gerät sowie Elektrische- und Elektronische Geräte am Ende seiner Lebensdauer getrennt von Ihrem Hausmüll entsorgt werden müssen. Es gibt getrennte Sammelsysteme für das Recycling in der EU. Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp CDR2240 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

Garantiebedingungen

Die Firma UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung von 24 Monaten.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Gewährleistung von 6 Monaten ab Kaufdatum.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Gewährleistungsfall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt den Transport) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus (UltraMedia zahlt den Transport) zurück.

User manual

REFLEXION

Portable CD RADIO

Model No.: CDR2240

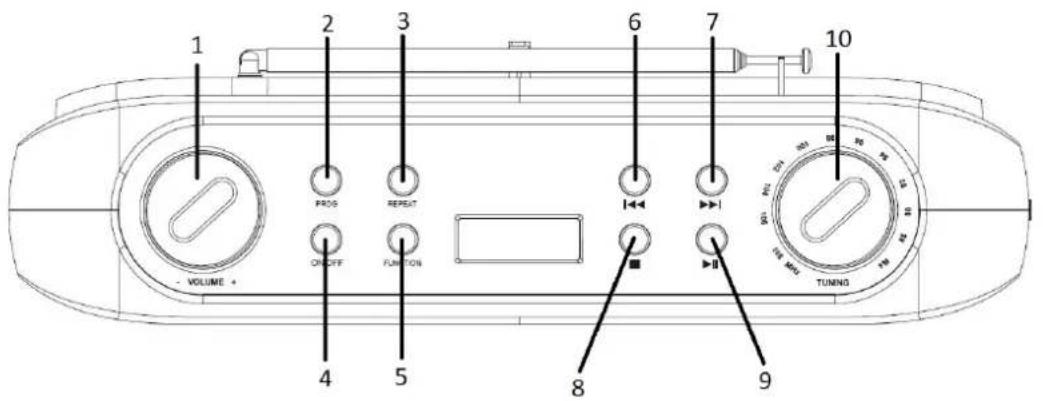

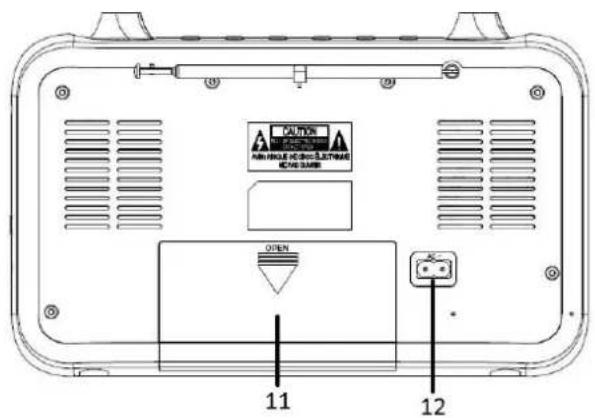

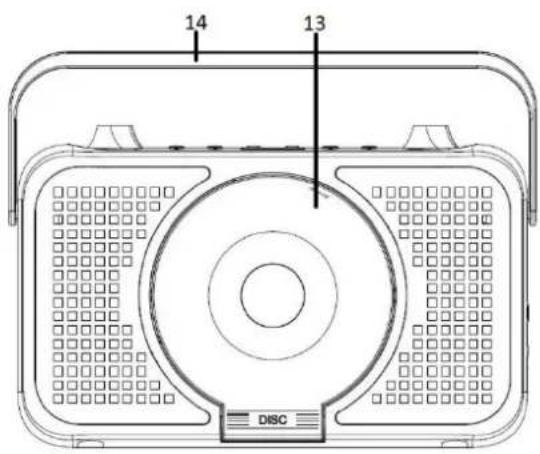

Geräteübersicht und Bedienelemente
