Produkttyp	Standard-Dunstabzugshaube (Ablufthaube)
Marke	Respekta
Modell	Serie Tilla CH 1259 IXC N
Stromversorgung	220-240 V, 50 Hz (siehe Typenschild)
Geschwindigkeitsstufen	3 Stufen: Niedrig, Mittel, Hoch
Beleuchtung	LED-Lampe, Sockel E14, 15 LUX/W
Betriebsarten	Abluft (Werkseinstellung) und Umluft (erfordert Kohlefilter)
Fettfilter	Aluminium-Mesh, waschbar (per Hand oder Geschirrspüler bei 60°C)
Kohlefilter	Optional, nicht im Lieferumfang enthalten (waschbarer/regenerierbarer Typ empfohlen)

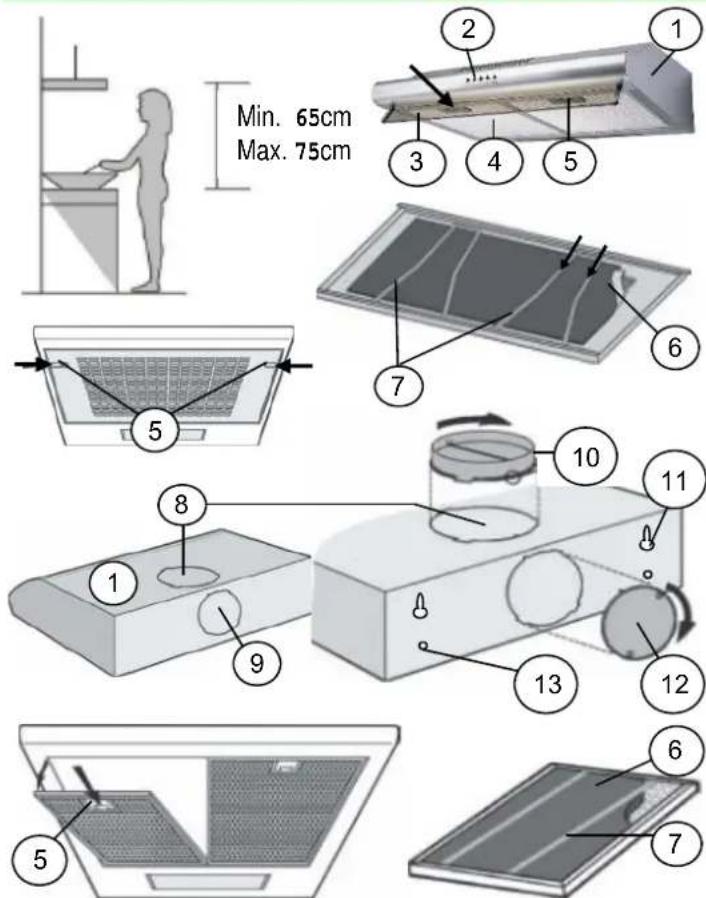

Mindestabstand (Elektrokochfeld)	65 cm
Mindestabstand (Gaskochfeld)	70 cm
Abluftdurchmesser	Mindestens 120 mm
Bedienfeld	Mechanische Tasten (Licht EIN/AUS, Motor EIN/AUS, Geschwindigkeitsauswahl)
Material	Edelstahl (Gehäuse), Glas (Dampfschirm)
Sicherheitsmerkmale	Automatische Abschaltung? (nicht angegeben); Brandgefahr bei nicht gereinigten Filtern; darf nicht in einen Kamin abgeleitet werden, der für andere Geräte genutzt wird
Garantie	24 Monate ab Kaufdatum (vorbehaltlich Bedingungen)

Häufig gestellte Fragen - Serie Tilla CH 1259 IXC N Respekta

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Bei Elektro- oder Keramikkochfeldern beträgt der Mindestabstand 65 cm. Bei Gaskochfeldern sind es 70 cm. Bei Festbrennstoffherden sind es 85 cm.

Wie reinige ich den Fettfilter?

Der Aluminium-Fettfilter kann von Hand in warmem Seifenwasser oder in der Spülmaschine bei 60°C gewaschen werden. Vermeiden Sie alkalische Spülmaschinenreiniger (pH über 7). Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einbauen.

Benötige ich einen Kohlefilter?

Ein Kohlefilter wird nur benötigt, wenn Sie die Haube im Umluftbetrieb betreiben. Er ist nicht im Lieferumfang enthalten und muss separat erworben werden. Im Abluftbetrieb ist kein Kohlefilter erforderlich.

Wie oft sollte ich den Kohlefilter wechseln?

Herkömmliche (nicht waschbare) Kohlefilter sollten alle 3 Monate oder je nach Nutzung häufiger ausgetauscht werden. Waschbare/regenerierbare Kohlefilter können monatlich gereinigt werden und sollten nach maximal 3 Jahren ausgetauscht werden.

Welche Art von Lampe verwendet die Haube?

Die Haube verwendet eine LED-Lampe mit E14-Sockel, bewertet mit 15 LUX/W. Ersetzen Sie sie nur durch Lampen des gleichen Typs und mit gleicher Wattzahl.

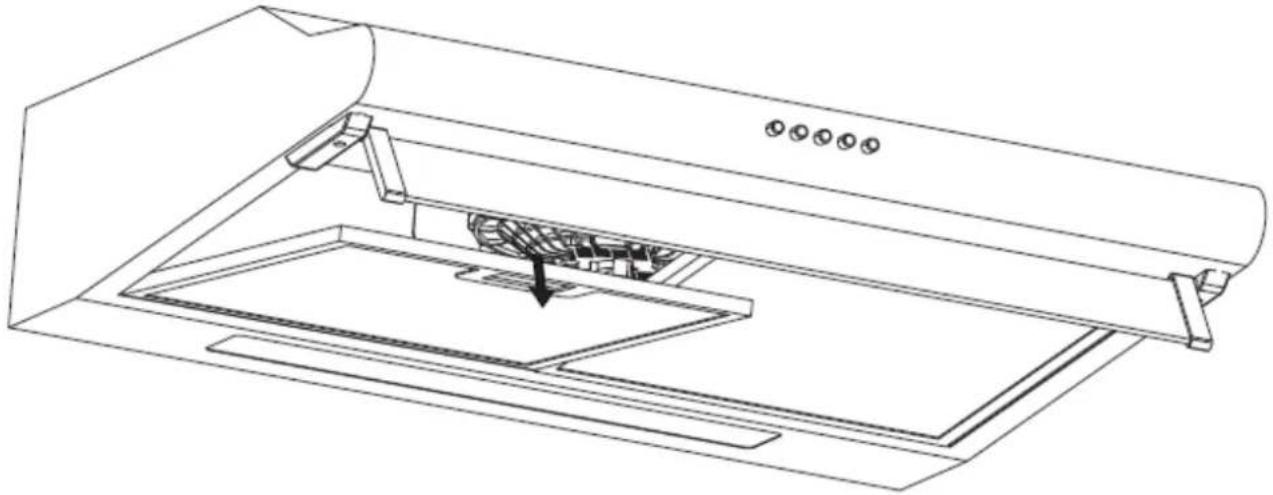

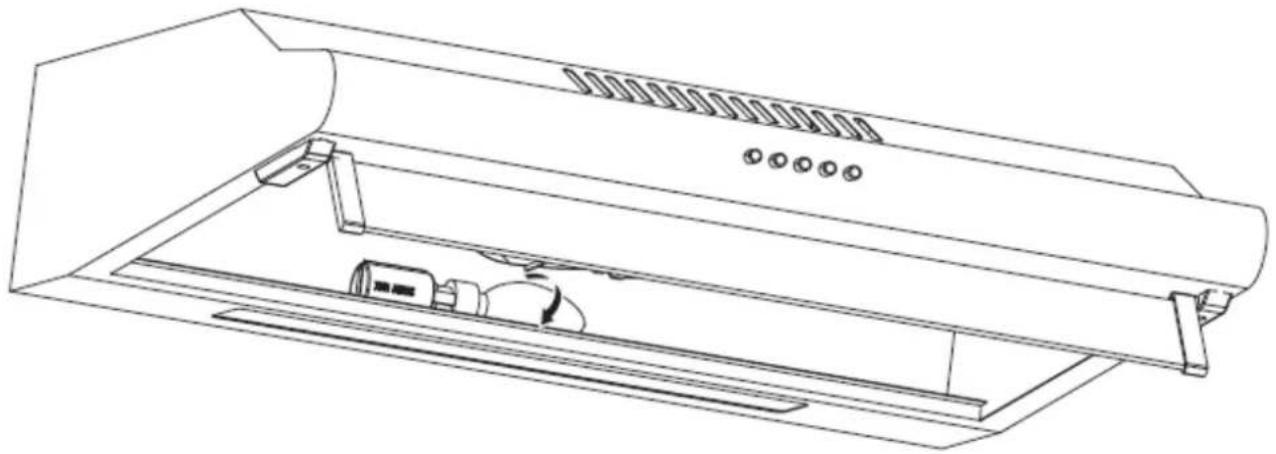

Wie wechsle ich die Lampe?

Trennen Sie zuerst die Haube vom Stromnetz. Entfernen Sie die Fettfilter. Drehen Sie die LED-Lampe in der im Handbuch gezeigten Richtung und ersetzen Sie sie durch eine neue. Stellen Sie sicher, dass die Lampe fest sitzt.

Was soll ich tun, wenn der Motor nicht läuft?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, ob ein Stromausfall vorliegt oder ob eine Sicherung durchgebrannt ist. Stellen Sie außerdem sicher, dass die Rückschlagklappe nicht blockiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Haube selbst installieren?

Die Installation sollte von einem qualifizierten Elektriker oder einer sachkundigen Person durchgeführt werden. Die Haube muss sicher in der richtigen Höhe über dem Kochfeld montiert werden, und der elektrische Anschluss muss den örtlichen Vorschriften entsprechen.

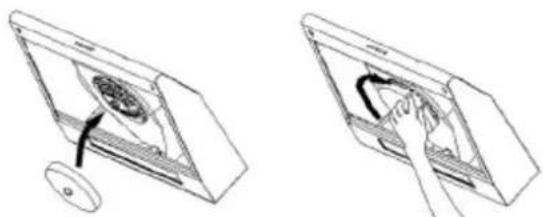

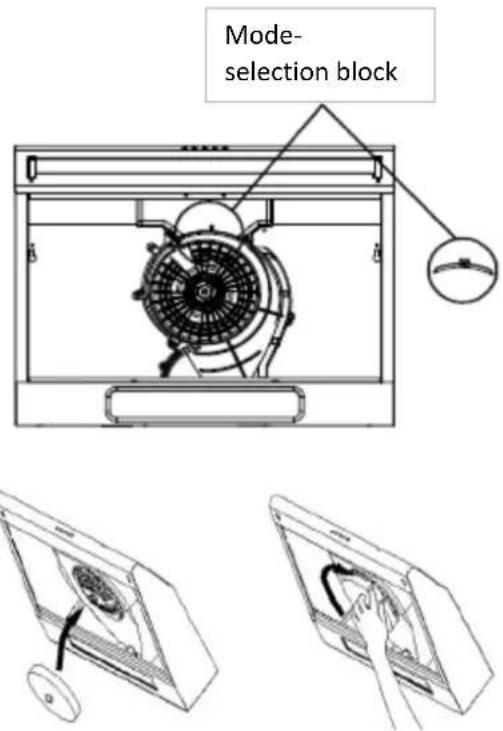

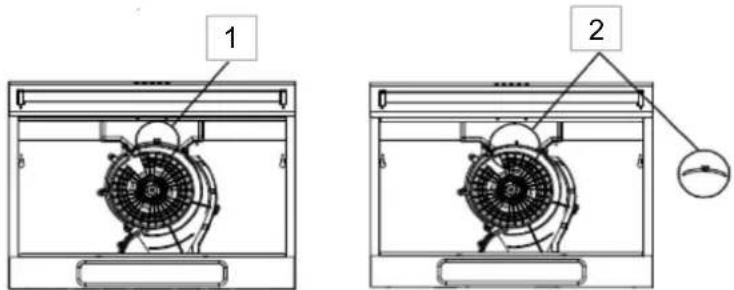

Wie wechsele ich vom Abluft- in den Umluftbetrieb?

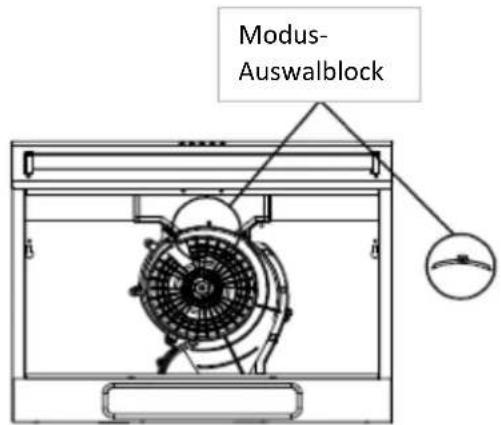

Entfernen Sie die Aluminium-Fettfilter. Suchen Sie den Betriebsartenwahlblock im Inneren der Haube und entfernen Sie ihn für den Umluftbetrieb. Montieren Sie den Kohlefilter durch Drehen im Uhrzeigersinn (Bajonettverschluss). Stellen Sie sicher, dass er sicher befestigt ist.

Was macht die Nachlauffunktion?

Diese Haube hat keine Nachlauffunktion. Es wird empfohlen, den Ventilator nach dem Kochen noch 5 bis 10 Minuten laufen zu lassen, um restlichen Dampf und Gerüche zu beseitigen.

BEDIENUNGSANLEITUNG Serie Tilla CH 1259 IXC N Respekta

Bedienungs- & Montageanleitung

Dunstabzugshauben

wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment.

Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanweisung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.

Diese Bedienungsanleitung ist verschiedenen Gerätetypen angepasst, daher finden Sie darin auch die Beschreibungen von Funktionen, die Ihr Gerät evtl. nicht enthält.

Für Schäden an Personen oder Gegenständen, die auf eine fehlerhafte oder unsachgemäße Installation des Gerätes zurückzuführen ist, übernimmt der Hersteller keinerlei Haftung.

Der Hersteller behält sich das Recht vor, evtl. notwendige Modellmodifizierungen an den Gerätetypen vorzunehmen, die der Bedienerfreundlichkeit und dem Schutz des Benutzers und dem Gerät dienen und einem aktuellen technischen Standard entsprechen.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an den Kundendienst. Dieser wird Ihnen gerne weiterhelfen.

CE-Konformitätserklärung

Der Hersteller der/des hierin beschriebenen Produkte(s) auf welche(s) sich diese Erklärung bezieht, erklärt hiermit in alleiniger Verantwortung, dass diese(s) die einschlägigen, grundliegenden Sicherheits-Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien erfüllen und die entsprechenden Prüfprotokolle, insbesondere die vom Hersteller oder seinem Bevollmächtigten ordnungsgemäss ausgestellte CE-Konformitätserklärung zur Einsichtnahme der zuständigen Behörden vorhanden sind und über den Geräteverkäufer angefordert werden können.

Der Hersteller erklärt ebenso, dass die Bestandteile der/des in dieser Bedienungsanleitung beschriebenen Geräte(s), welche mit frischen Lebensmitteln in Kontakt kommen können, keine toxischen Substanzen enthalten.

Standard Dunstabzugshauben

K a p i t e l S e i t e

1. Hinweis-Symbol-Erklärung 1-2
   Vorsicht, Gefahren 2
2. Bestimmungsgemäße Verwendung 2
3. Hinweise zum Umweltschutz 2
4. Hinweise und allgemeine Ratschläge 3
5. Vor Benutzung der Dunstabzugshaube 3
6. Benutzung der Dunstabzugshaube / Sicherheitshinweise---- 3
7. Reinigung und Pflege 4
8. Auswechseln der Lampen 5
9. Störung - was tun wenn... 5
10. Kundendienst 6
11. Installation---- 6
12. Abluftleitung 7
13. Garantie----7
14. Gerätekomponenten 8
15. Gerätebedienung (Tasten-/Schalterfunktionen)---- 9
16. Problembehandlung 10
17. Instruktion zum Lampenwechsel---- 11
18. Allg. Montageanleitung 12

Garantiebeingungen: Siehe letze Seite

Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen.

Sie werden so mit Ihrem neuen Gerät schneller und besser vertraut. Markieren Sie die für Sie wichtigen Stellen.

Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschlagen können und es möglichen Geräte Folgebesitzern weitergeben können.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Wartung viele Jahre dienen wird.

Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt. Sie sind für den Gebrauch im Haushalt ausgelegt. Gewisse Details in dieser Anleitung können bei Ihrem Gerät abweichen.

Bei gewerblichem Gebrauch reduzieren sich die Garantie und Gewährleistung um 50 %

1. Hinweis-Symbol-Erklärung

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die nachstehenden Hinweis-Symbole haben folgende Bedeutung:

Dieses Symbol ist ein Sicherheitshinweis.

Sie finden es insbesondere bei allen Beschreibungen der Arbeitsschritte, bei welchen Gefahr für Personen entstehen kann.

Beachten Sie diese Sicherheitshinweise und verhalten Sie sich entsprechend vorsichtig.

Geben Sie diese Warnungen auch an andere Benützer weiter.

Dieses Symbol ist ein Warnhinweis

Sie finden es bei der Beschreibung der Arbeitsschritte, die besonders zu beachten sind, damit Beschädigungen an den Geräten verhindert werden können. Geben Sie auch diese Sicherheitshinweise an alle Gerätebenutzer weiter.

Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten

aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem.

Vorsicht, Gefahren

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein
• Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch beeinträchtigte Kinder ist nur unter Aufsicht von erwachsenen erlaubt.
• Die Bedienung des Geräts durch physisch, sensorisch oder mental reduzierte Personen ist nur unter Aufsicht von für deren Sicherheit verantwortlichen Personen erlaubt.
• Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist ausschließlich dafür zu verwenden.
  • Die Installation ist durch qualifiziertes Fachpersonal vorzunehmen.
• Das Gerät und die Filter sind regelmäßig zu reinigen um einwandfrei funktionieren zu können. Bitte das Kapitel "Reinigung und Pflege" beachten.
• Fett oder ölhaltige Filter stellen große Brandgefahr dar.
• Das Gerät darf außen nur in ausgeschaltetem Zustand gereinigt werden.
• Für Reinigungen im Inneren des Geräts muss dieses vom Stromnetz getrennt werden.
• Flambieren unter Dunstabzugshauben ist unter keinen Umständen erlaubt.
• Bei Fehlfunktion des Geräts ist der Kundendienst zu benachrichtigen. Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren.
• Halten Sie den Raum gut durchlüftet, wenn sie das Gerät über einem Gasherd betreiben.
• Der Abluftschlauch des Gerätes muss in einem separaten Abluftschacht nach außen verlegt werden. Er darf durch keine andere Schächte oder Kamine verlegt werden.
• Lesen Sie die Bedienungsanleitung / Montageanleitung vor der Montage des Geräts gründlich durch.
• Prüfen Sie, ob die technischen Daten (V und Hz) auf dem Typenschild des Geräts mit denen Ihrer Hausinstallation übereinstimmen. Stimmen diese nicht überein, bringen Sie das Gerät an die Verkaufsstelle zurück. Bei diesbezüglicher Unklarheiten fragen Sie Ihren Stromversorger.
• Ein Garantienachweis ist ausschließlich durch den Garantieschein Ihres Händlers und oder die Kaufquittung zu erbringen.
• Zugängliche Teile am Gerät können heiße werden, wenn Kochgeräte darunter stehen.

2. Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im Haushalt bestimmt.

Der Hersteller haftet nicht für Schäden die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Dunstabzugshauben ziehen unangenehme Gerüche und Dampfe ab und schaffen eine angenehme Raumluft.

Fettpartikel, Wrasen und auch Feuchtigkeit werden vom Fettfilter aufgenommen.

Eine richtig bemessene Dunstabzugshaube verschafft ein angenehmes Raumklima ohne dass Zugluft entsteht und sorgt für eine erträgliche Luftfeuchtigkeit von 40-60%.

Achten Sie vor dem Einschalten des Gerätes darauf, dass kein offenes Kaminfeuer brennt. Es

könnte sonst massive Rauchentwicklung in Ihrer Wohnung entstehen.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugschacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

3. Hinweise zum Umweltschutz

3.1 Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar. Beachten Sie bei der Entsorgung die örtlichen Vorschriften.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) stellt eine Gefahrenquelle für Kinder dar. Bewahren Sie das Verpackungsmaterial deshalb außerhalb der Reichweite von Kindern auf.

3.2 Entsorgung

Falls Sie dieses Gerät als Ersatz für ein altes Gerät erworben haben, entsorgen Sie Ihr Altgerät bitte gemäss den gesetzlichen Bestimmungen. Vor der Entsorgung muss das Gerät durch Abschneiden des Versorgungskabels untauglich gemacht werden. Zur Entsorgung ist das Gerät bei den zuständigen Sammelstellen abzugeben.

4. Hinweise und allgemeine Ratschläge

a) Vor Reinigungs- oder Instandhaltungsarbeiten ist die Stromversorgung der Dunstabzugshaube durch Abziehen des Steckers oder Ausschalten / Herausdrehen der Sicherung zu unterbrechen.
b) Die von der Abzugshaube angesaugte Luft darf nicht über das Abluftrohr der Heizung oder anderer, nicht elektrisch betriebenen G eräten abgeführt werden.
c) Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet werden. Die offene Flamme könnte die Haube zerstören oder gar einen Küchenbrand Brand verursachen.
d) Wenn Sie Speisen frittieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fangen könnte.
e) Eine konstante Instandhaltung gewährleistet einwandfreien Betrieb und optimale Leistung der Dunstabzugshaube.
f) Stellen Sie sicher, dass der Raum ausreichend belüftet ist.
g) Reinigen Sie die schmutzigen Oberfläche n regelmäßig von Verkrustungen.
h) Reinigen oder ersetzten Sie den Filter regelmäßig.
i) Bitte auch Kapitel "Vorsicht, Gefahren" beachten

Der Abluftschlauch darf nicht aus brennbarem Material sein, oder solches enthalten.

5. Vor Benutzung der Dunstabzugshaube

- Prüfen Sie, ob die Abzugshaube während des Transports beschädigt wurde.

Die Installation, der elektrische Anschluss und die Verbindungen der Abzugsleitungen muss unter Beachtung der Herstellervorschriften und unter fi200812

Einhaltung der örtlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführt werden.

6. Benutzung der Dunstabzugshaube

6.1 Sicherheitshinweise zum Gebrauch

Während des Betriebes der

Dunstabzugshaube müssen die Fettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern.

• Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden.
  Bei offenen Gasflammen können Teile des Gerätes durch die aufsteigende Hitze beschädigt werden.
• Flambieren unter der Dunstabzugshaube ist wegen Brandgefahr nicht erlaubt. Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
• Frittieren oder das Arbeiten mit Ölen und Fetten unter der Dunstabzugshaube darf wegen Brandgefahr nur bei ständiger Beaufsichtigung geschehen.
  Achtung! Bei mehrfach verwendetem Öl steigt das Risiko der Selbstentzündung.
• Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten den/die Filter oder sonstige Geräteteile beschädigen oder gar einen Brand auslösen.

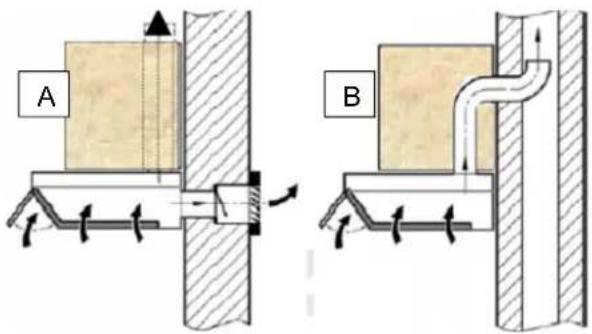

6.2 Im Abluft Betrieb:

Die angesaugte Luft wird durch den Abluftschlauch ins Freie geblasen.

Dafür muss in Ihrem Haus ein Abluftschacht bzw. ein ins Freie führendes Abluftrohr vorhanden sein.

Bei Abluftbetrieb der Dunstabzugshaube

und Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) muss für ausreichende Frischluftzufuhr im Aufstellraum gesorgt werden. Befragen Sie in jedem Fall den zuständigen Kaminkehrermeister.

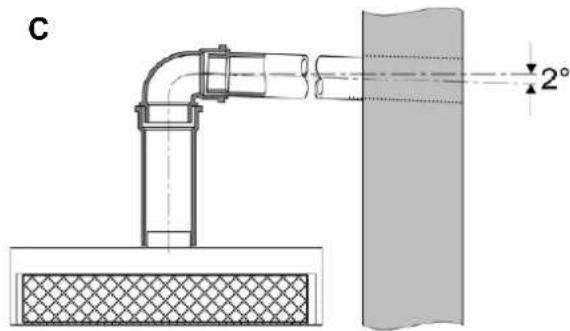

Falls kein fest installiertes Abluftrohr oder kein Abluftschach vorhanden ist, müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten.

(Siehe Kapitel 11.3)

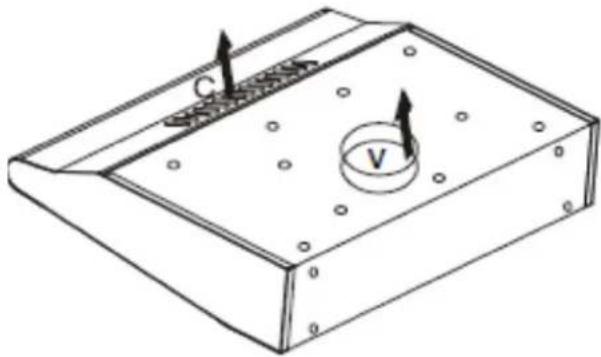

6.3 Im Umluftbetrieb:

Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv Kohlefilter genannt) gefiltert und im

Raum umgewälzt. Der Kohlefilter hält die beim Kochen entstehenden Gerüche fest.

Die filtrierte Luft wird durch Luftöffnungen seitlich oder nach oben, zurück in die Küche ausgestoßen. Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Das Gerät einige Minuten vor Beginn der hvorgänge einschalten.

Es ist sowohl bei Abluft- als auch bei Umluftbetrieb empfehlenswert, das Gebläse nach dem Kochen noch ca. 5 bis 10 Minuten weiter laufen zu Damit wird die Küchenluft von verbleibenden Wrasen und Gerüchen befreit.

1. Für eine bessere Leistung der Dunstabzugshaube den Dampfsammler (soweit vorhanden) herausziehen.
2. Stellen Sie die Geschwindigkeit des Gebläses je nach der abzusaugenden Rauch- oder Dampfmenge ein.
3. Die Dunstabzugshaube erst ca. 5 bis 10 Minuten nach Be endigung des Kochvorgangs wieder ausschalten.
4. Den Dampfsammler (soweit vorhanden) wieder einsetzen.

Nachlauffunktion

Wenn ihr Gerät mit einer Nachlauffunktion ausgestattet ist, können Sie diese mit einer zusätzlichen Taste im Bedienfeld aktivieren.

7. Reinigung und Pflege

Vor jed er Installations- Wartungs- oder Reinigungsarbeit die Dunstabzugshaube vom Elektronetz trennen indem Sie: Den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten oder die Schraubsicherung aus der Hausinstallation ganz herausschrauben

• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gesäubert werden.
- Verwenden Sie bei mattschwarz lackierten Geräten keine Alkoholhaltige Reinigungsmittel. Diese könnten Verfärbungen verursachen.
- Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht infolge von Fettablagerungen Brandgefahr.

• Die an Ihrem Gerät vorhandenen Fettfilter sind regelmässig zu reinigen bzw. zu ersetzen. Fettgesättigte Filter können schnell Feuer fangen und verbreiten zudem unangenehme Gerüche.
• Mit Schmutzpartikeln zugesetzte Fettfilter können die Funktion des Geräts stark beeinträchtigt.
• Im Bereich der Bedienelemente nicht zu feucht reinigen um ein Eindringen von Nässe in die Elektronik zu vermeiden.

Besondere Hinweise für Geräte mit Istahlgehäuse

Zur Reinigung der Edelstahlflächen eignet sich ein im Handel erhältliches, nicht scheuerndes Edelstahl-Reinigungsmittel. Um ein schnelles Wiederverschmutzen zu verhindern, ist die Behandlung mit einem Edelstahl-Pflegemittel empfehlenswert. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Verwenden Sie im bereich der Bedienelemente nen Fall Edelstahl-Reinigungsmittel.

Bei der Reinigen von Metallfettfiltern darauf, dass das Gitter nicht beschädigt wird. Durch das Reinigen oder durch die Verwendung von diesen Reinigungsmitteln können, eränderungen der Metalloberfläche auftreten, haben keinen Einfluss auf die Filterfunktion und kein Reklamationsgrund.

7.1 Ersetzen der Fettfilter

Die Fettfilter müssen von Zeit zu Zeit ersetzt werden. Hierzu gelten folgende Regeln:

• Papier-Fettfilter monatlich ersetzen

- Papier-Fettfilter mit Alarm alle zwei Monat oder sobald die Farbe der Oberfläche durch die Gitteröffnungen sichtbar wird wechseln. Diese r Filter ist auf einer Seite farbig, diese Farbe darf nach dem Einsetzen durch die Gitteröffnungen nicht sichtbar sein.

- Schaumstoff Fettfilter einmal im Monat in warmem Seifenwasser 1-2 Stunden einweichen lassen, nicht ausdrücken, den Vorgang eventuell wiederholen und den Filter spätestens nach 5-6 Waschvorgängen durch einen neuen Filter ersetzen.

- Metall-Fettfilter müssen bei Übersättigung nicht ersetzt, jedoch einmal monatlich von Hand oder im Geschirrspüler (60°) gereinigt werden. (bitte keine korrosiven Spülmittel verwenden) Filter gründlich

trocknen lassen und vorsichtig wieder in die Abzugshaube einsetzen

Vermeiden Sie alkalische Geschirrspülmaschinenreiniger (ph-Wert über 7).

• Kohlefilter

a) Herkömmliche Kohlefilter (in der Regel runde Form) können weder gewaschen, noch regeneriert werden.

Sie müssen bei normaler Benutzung alle 3 Monate oder je nach Kochgewohnheit früher ersetzt werden.

b) Wasch- und reaktivierbare Kohlefilter (in der Regel eckige Form) ein Malim Mo normalem Spülmittel im Intensiv-Spülprogramm (bei höchster Temperatur) im Geschirrspüler reinigen.

Wasch- und regenerierbare Kohlefilter absorbieren Küchengerüche, bei monatlicher Reinigung, für maximal 3 Jahre. Danach ist der Filter durch einen Neuen zu ersetzen.

Reinigen Sie wasch- und regenerierbare Kohlefilter separat, damit sich keine Speisereste in ihm absetzen, welche später unangenehme Gerüche verursachen können.

Nach der Reinigung ist der wasch- und regenerierbare Kohlefilter zu reaktivieren. Dies geschieht indem sie den gereinigten Filter für 10 Minuten bei 100°C im Backofen trocknen.

Ob Ihr Kohlefilter wasch- und regenerierbar ist steht auf dessen Verpackung.

Trägt die Verpackung keinen Hinweis, enthält diese einen herkömmlichen, nicht waschbaren Kohlefilter.

Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch oder bei dessen Reinigung sämtliche frei einsehbaren, unteren Haubenpartien mit einem nicht zu aggressiven, fettlösenden Mittel. Zur täglichen Reinigung der äußeren Haubenpartien verwenden Sie ein weiches Tuch mit Spiritus oder einen nicht zu aggressiven Flüssig-Reiniger. Keinesfalls scheuernde Mittel benutzen.

Bei Nichteinhaltung der Anweisungen für die Reinigung der Abzugshaube und für den Austausch oder die Reinigung der Filter besteht Brandgefahr.

8. Auswechseln der Lampen

Achten Sie beim Auswechseln einer Lampe dass die neue Lampe keine höhere stung als die Originallampe Ihres Geräts hat.

8.1 Auswechseln der Lampen

Falls der Gerätedokumentation keine Anleitung zum Auswechseln von LED Lampen enthält, müssen Sie die Lampe aus Sicherheitsgründen durch den Kundendienst ersetzen lassen.

Siehe auch Kapitel "Kundendienst"

Wenn der Motor nicht funktioniert:

• Steckt der Stecker richtig in der Steckdose?
• Liegt ein Stromausfall vor?
• Ist die Sicherung durchgebrannt?

Wenn die Leistung der Haube unzureichend / das Betriebsgeräusch erhöht ist:

• Ist die Größe der Abluftleitung ausreichend?
• Ist der Abluftkanal verstopft?
• Der Querschnitt der Luftleitung (von Haube bis Mauerkasten inkl.) sollte 120 mm betragen. Eine Luftleitung mit geringerem Querschnitt kann evtl. die Leistung des Motors beeinträchtigen.
• Wenn der Mauerkasten mit einem Fliegengitter versehen ist, kann dies den Luftdurchfluss bremsen. Sollte dies der Fall sein, bitte das Fliegengitter entfernen.
• Wenn die Abdeckplatte des Mauerkastens feste, sehr schräge Lamellen hat, sollte man die Platte entfernen, um festzustellen, ob sich das Problem damit löst.
• Setzen Sie eine Abdeckplatte mit beweglichen Lamellen in den Mauerkasten ein, da diese den Luftstrom am wenigsten behindert.
• Ist/sind der/die Filter sauber?
• Wurde der/die Kohlefilter vor über sechs Monaten eingesetzt? Dann sollten Sie diese/n bitte wechseln.
• Wird die der Küche entnommene Luft durch genügend frische Luft ausgeglichen, damit sich im Raum kein Unterdruck aufbaut?

Wenn die Beleuchtung nicht funktioniert:

• Muss die Lampe ausgetauscht werden?
• Wurde die Lampe richtig montiert und sitz sie bis zum Anschlage in der Fassung?
• Ist die Sicherung durchgebrannt oder ausgeschaltet?

Sollten alle obigen Prüfschritte keine Abhilfe en, liegt möglicherweise eine größeres sches Problem vor.

Machen Sie auf keinen Fall Reparaturversuche an elektrischen/elektronischen Komponenten des Geräts.

Rufen Sie den Kundendienst.

10. Kundendienst

Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an das Kundendienstbüro Ihres Händlers. Bevor Sie den Kundendienst anrufen, notieren Sie bitte die Modell/Typenbezeichnung Ihres Gerätes. Das Typenschild mit diesen Angaben befindet sich im Inneren des Gerätes (Fettfilter entfernen)

11. Installation

Vor der Installation des Geräts unbedingt beachten:

• Installation der Geräte nur an geeigneter Stelle
• Prüfen der Wand / Decke auf Tragfähigkeit und Belastbarkeit
• Prüfen des Verlaufs von elektrischen und anderen Leitungen auf und in der Wand bzw. Decke, um diese nicht anzubohren
• Prüfen des Zustandes und der Belastbarkeit der elektrischen Leitungen

Wir empfehlen die Installation des Geräts durch einen Fachmann.

Halten Sie bei der Installation der Abzugshaube die Mindestabstände zwischen Kochplatte und Abzugshaube genauestens ein (siehe Kapitel 11.1 "Installationsangaben") und folgen Sie der Nummerierung der Arbeitsschritte und der Zusatzanweisungen. Ausführung mit Luftabstoß nach außen (A- siehe auch Installationsangaben) Die Dämpfe werden über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt.

Der Durchmesser des Abluftschlauch muss mit dem des Verbindungsrings übereinstimmen. Wird ein Rauchrückschlagventil benutzt oder ist eins vorgesehen, prüfen Sie, ob es nach der Installation des Abluftschlauches frei öffnen und schließen kann. Die Abzugshaube kann mit einer (oberen) oder zwei (oberen und hinteren) Abzugöffnungen ausgestattet sein.

Die Dunstabzugshaube ist in der Regel für den Gebrauch der oberen Abzugöffnung, zum Einsatz als Ablufthaube vorgerüstet.

Die nicht benötigten Abzugöffnungen sind mit einem Kunststoffdeckel versehen. Dieser Kunststoffdeckel kann durch Drehen im Gegenuhrzeigersinn einfach entfernt und wahlweise auf einer anderen, nicht benötigten Abzugöffnung montiert werden.

11.1 Installationsangaben

Mindestabstand Unterkante Haubenkörper: zu Glaskeramik- und Gusskochplatten 65 cm zu Gaskochfeld 70 cm zu Kohle- / Öl- / Holzfeuerung 85 cm.

Schliessen Sie das Gerät erst dann an das netz an, wenn es ordnungsgemäß ert ist.

11.2 Verwendung der Abzugshaube als Ablufthaube (mit Luftabstoß nach Aussen)

Sollte die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet sein, müssen Sie diesen entfernen.

Er ist nur für den Einsatz Ihrer Abzugshauben im Umluftbetrieb sinnvoll nutzbar.

11.3 Umrüstung der Abzugshaube in eine Umlufthaube

Wenn Sie das Gerät -soweit dafür ausgestattet- als Umlufthaube verwenden möchten, müssen Sie vor dem Gebrauch der Abzugshaube den/die Aktiv-Kohlefilter am Lüftermotor montieren. Bei einigen Modellen ist/sind der/die Aktivkohlefilter im Lieferumfang enthalten.

Andernfalls müssen Sie sich den/die Aktivkohlefilter vom Lieferanten/Händler Ihrer Abzugshaube beschaffen.

Zudem müssen Sie Ihre Abzugshaube mit der dafür vorgesehenen Einrichtung (Hebel oder Kugelgriff) auf "Filterposition" im Inneren der Haube umschalten.

11.4. Elektrischer Anschluss

Prüfen Sie vor dem Anschluss der

Abzugshaube, ob die auf dem Typenschild angegebene Spannung (V) mit der Netzspannung Ihrer Wohnung übereinstimmt.

Installieren Sie das Gerät auf keinen Fall wenn ngaben auf dem Typenschild nicht mit Ihrer pannung übereinstimmt.

Das Typenschild befindet sich im Inneren der Abzugshaube, hinter dem Fettfilter.

Ist die Dunstabzugshaube mit einem Standardstecker versehen, schließen Sie diesen an eine gut zugängliche Standard-Steckdose an.

11.5 Montage des Kohlefilters

Die Montageanleitung für den Kohlefilter finden Sie im Kapitel 15

11.6 Montage der Dunstabzugshaube Siehe Kapitel "Allg. Montageanleitung". oder allenfalls separat beiliegende Montageanleitung.

12. Abluftleitung

(Der Abluftschlauch ist im Lieferumfang nicht enthalten)

Fig. A Abluft ins Freie
Fig. B Abluft über einen Luftschacht

• Die Abluftleitung sollte möglichst kurz und geradlinig sein.

- Der Durchmesser der Abluftleitung sollte nicht kleiner als 120 mm sein weil sonst mit höherem Laufgeräusch oder verringerter Absaugleistung zu rechnen ist.

- Verwenden oder formen Sie nur Bögen mit grossen Radien. Kleine Radien vermindern die Luftleistung der Abzugshaube.

- Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluftschläuche aus nichtbrennbarem Material

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter bzw. ein Neigungswinkel von 2° eingehalten werden.

(Fig. C)

Es könnte sonst Kondenswasser in den Motor der Abzugshaube laufen.

• Wird die Abluft in einen Abluftkanal geführt, muss das Ende des Einführungsstutzens in Strömungsrichtung gelenkt werden.
• Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann ein starkes Temperaturgefälle innerhalb der einzelnen Leitungsbereiche auftreten. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich
• Unter Umständen ist neben einer genügenden Isolation eine Kondenswassersperre zu installieren. (in führenden Baumärkten erhältlich)

13. Garantie

Beachten Sie die allgemeinen Garantiebedingungen und die Dauer der Garantie in der beiliegenden oder der beim Kauf vom Händler erhaltenen Garantiekarte.

Liegt Ihrer Gerätedokumentation keine Garantiekarte bei, so wenden Sie sich an Ihren Händler. Bitte beachten Sie auch die Garantiebedingungen auf der letzten Seite der Anleitung.

Auf Beleuchtungskörper wird keine Garantier gewährt.

Der Hersteller ist nicht verantwortlich für elle Störungen, die durch Nichteinhaltung der annten Hinweise und Vorschriften entstehen

Der Hersteller arbeitet ständig an der Weiterentwicklung seiner Produkte. Bitte haben Sie deshalb Verständnis dafür, dass Änderungen in Form, Ausstattung und Technik vorbehalten bleiben.

14. GERÄTEKOMPONENTEN STANDARD ABZUGSHAUBEN

ABLUFTBETRIEB (Werkseinstellung)

1 Haubenkörper
2 Bedienblende
3 Glas-Schwadenschirm ein- und ausschwenkbar
4 Aluminium Fettfilter
5 Riegel zum Öffnen in Pfeilrichtung schieben
6 Filtermatte*
7 Filtermatten Fixierbügel* zum Entfernen die Bügelenden nach unten drücken und aus der Verankerung nehmen

8 Obere Abluftöffnung
9 Hintere Abluftöffnung*
10 Oberer Abluft Verschlussdeckel
11 Hauben Aufhängeösen
12 Hinterer Abluft Verschlussdeckel*
13 Bohrungen für Sicherheitsschrauben

Positionierung Flansch (10) und Blinddeckel (12) bei Bedarf tauschen.

* je nach Modell

UMSCHALTUNG AUF UMLUFT MODUS

Kohlefilter erforderlich. (im Lieferumfang nicht enthalten)

Für die Umschaltung auf Umluft Modus entfernen Sie den Modus-Auswahlblock.

Trennen Sie die Haube dazu vorerst vom Stromnetz und entfernen Sie die Aluminium Fettfilter (4).

Dann montieren Sie den Kohlefilter, indem Sie ihn an die Filteraufnahme unten am Motor führen und durch Rechtsdrehung fest montieren. (Bajonettverschluss)

Wechseln Sie den Kohlefilter alle 3 Monate oder früher, je nach Kochgewohnheiten.

Umluftbetrieb

Bei Umluftbetrieb wird die Abluft in den Küchenraum zurückgeführt. Entfernen Sie hierbei den Verschluss V oben am Gehäuse nicht. Die Abluft entweicht durch den Auslass C

Einstellung des Betriebsmodus

Für Abluftbetrieb den Modus-Auswahlblock (Abb. 1) nicht entfernen.

Für Umluftbetrieb entfernen Sie den Modus-Auswahlblock (Abb 2)

Befestigen Sie den Kohlefilter sicher und ordnungsgemäß. Er kann sich sonst lockern und somit Gefahren verursachen.

Verwenden Sie den Kohlefilter nur bei Umluftbetrieb.

Fehler Lösung	mögliche Ursache
Beleuchtung ist an, aber Motor läuft nicht	Lüftungsklappe blockiert	Blockierung beheben
	Kondensator defekt	Kondensator ersetzen
	Motorlager defekt, klemmt	Motor ersetzen
	Geruchsentwicklung im Motor	Motor ersetzen
Beleuchtung funktioniert nicht, Motor läuft nicht	Nebst obigen Ursachen sind folgende möglich:
	Lampen defekt	Lampen ersetzen
	Kein Strom, Gerätekabel nicht richtig angeschlossen	Sicherung kontrollieren, Kabel richtig anschliessen
Ölspuren	Einwegventil undicht	Einwegventil abdichten
	Übergang vom Grundschacht und Teleskopschacht undicht	Übergang mit geeignetem Mittel abdichten
Gerät vibriert	Motor nicht fest montiert	Motor richtig befestigen
	Haube nicht richtig fixiert	Haube gut fixieren
Ungenügender Luftabzug	Distanz zwischen Haube und Kochfeld zu gross	Haube tiefer hängen
	Zu viel Zugluft durch offene Fenster oder Türen	Türen und Fenster schliessen
Gerät ist instabil	Befestigungsbügel nicht fest montiert	Schrauben des Befestigungsbügels fest anziehen
	Befestigungsschrauben nicht fest angezogen	Befestigungsschrauben fest anziehen

17. Instruktion zum Lampenwechsel

STANDARD ABZUGSHAUBE

Respekta

CH 1259 IXC N

1. Gerät vom Stromnetz trennen.
2. Die Fettfilter entfernen.

1. Lampe durch Drehung nach links herausschrauben.
2. Lampe durch eine neue ersetzen.

Verwenden Sie nur Lampen mit nebenstehenden Daten.

Technische Daten der Lampe:

Lampenform:

Typ: LED 15 LUX/W

E14

18. ALLGEMEINE MONTAGEANLEITUNG STANDARDHAUBEN

1. Vorbereitungen

a) Genauen Standort der Haube festlegen.
b) Stromzufuhr an der richtigen Stelle sicherstellen.
c) Treffen Sie jetzt die Entscheidung für die Betriebsart (Umluft- oder Abluftbetrieb) und bereiten Sie die Haube entsprechend vor.(Abb.1) Haben Sie sich für Abluftbetrieb entschieden, müssen alle entsprechenden Kernbohrungen für die Verlegung des Abluftschlauches gemacht werden bzw vorhanden sein.

Abb. 2 zeigt die verschiedenen Varianten für Kernbohrungen und die dabei zu beachtenden Masse in mm.

d) Ansauggitter (Abb. 3a) bzw. Fettfilter (Abb. 3b) für späteren Zugang zum Inneren der Haube entfernen.

e) Den Flansch (Abb. 1 A) an der Öffnung anbringen, durch welche die Abluft geleitet werden soll. (Position der Plastikkappe (Abb. 1 B) allenfalls mit der Position des Flansches (A) tauschen.

a) Mit Hilfe der mitgelieferten Bohrschablone die Wandbohrungen ausführen (4 Bohrungen 8 mm) (Abb. 4)
b) Dübel in die gebohrten Löcher einsetzen.
c) 2 Schrauben bis auf ca. 5 mm in die oberen Dübel schrauben d) Haube an den Schrauben aufhängen (Abb. 5)
e) Sicherungsschrauben von Innen durch die Haubenrückwand führen und in den unteren Dübeln festschrauben (Abb.6)

1. Montage an einen Oberschrank (soweit dafür vorgesehen) Mit Hilfe der Bohrschablone die Unterseite des Oberschranks bohren. Die Haube mit vier Schrauben am Oberschrank befestigen. (Abb.7). Bei Ablufthauben muss am Oberschrank außerdem die Öffnung für das Abluftrohr angebracht werden.
   Umlufthauben benötigen diese Öffnung nicht, weil die Luft bei diesen durch die Schlitze an der Vorderseite der Haube umgewälzt wird.

2. Umluftbetrieb: Bei Verwendung im Umluftbetrieb den Kohlefilter (Abb. 8) montieren

3. Montage des Abluftschlauches: Der Abluftschlauch wird am Flansch (Abb. 1 A) mit einer Schlauchbride aus Metall montiert.

Abbildungen dienen nur zu Illustrationszwecken.

Form und Ausrüstung Ihrer Haube kann von den Abbildungen abweichen.

siehe Kapitel 11.1

für Dunstabzugshauben

D

Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden.

Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemässe Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss, unsachgemässe Installation, sowie durch höhere Gewalt oder sonstige äussere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen, oder das Gerät umzutauschen.

Nur wenn Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, kann der Käufer aus Gewährleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen.

Schadenersatzansprüche, auch hinsichtlich Folgeschäden, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen.

Der Garantieanspruch ist vom Käufer durch Vorlage der Kaufquittung nachzuweisen. Die Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland.

Warranty conditions

for Cooker hoods

GB

Wechseln Sie den Kohlefilter alle 3 Monate oder früher, je nach Kochgewohnheiten.

Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden.

Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.

Schäden die durch unsachgemässe Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemässen Anschluss, unsachgemässe Installation, sowie durch höhere Gewalt oder sonstige äussere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder zu ersetzen, oder das Gerät umzutauschen.

Nur wenn Nachbesserung(en) oder Umtausch des Gerätes die herstellerseitig vorgesehene Nutzung endgültig nicht zu erreichen sein sollte, Kann der Käuferaus Gewährleistung innerhalb von sechs Monaten, gerechnet vom Tag des Kaufes, Herabsetzung des Kaufpreises oder Aufhebung des Kaufvertrages verlangen.

Schadenersatzansprüche, auch hinsichtlich Folgeschäden, soweit sie nicht aus Vorsatz oder grober Fahrlässigkeit beruhen, ausgeschlossen

Bei unnötiger oder unberechtigter Beanspruchung des Kundendienstes berechnen wir das für unsere Dienstleistung üblichen Zeit- und Wegentgelt.

Reklamationen sind unmittelbar nach Feststellung eines Fehlers zu melden.

Das allfällige Auswechseln von Glühbirnen durch unseren Kundendienstmonteur unterliegt nicht den Garantierichtlinien und wird deshalb kostenpflichtig durchgeführt. Für Leuchtmittel wird in keinem Fall Garantie gewährt.

Der Garantieanspruch ist vom Käufer, durch Vorlage der Kaufquittung nachzuweisen. Die Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland

GB

WARRANTY CONDITIONS
