BEDIENUNGSANLEITUNG Pure PRK165.2 Helix
2-Wege Premium Komponentensystem
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Lautsprechersystems.
Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.
Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.
Viel Freude an diesem Produkt wünscht Ihnen das Team von
AUDIOTEC FISCHER
Allgemeine Hinweise
Allgemeine Hinweise zum Einbau von HELIX Lautsprechersystemen
Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.
Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.
Sollten Sie sich dazu entscheiden, die Installation selbst auszuführen, gehen Sie bitte nach den folgenden Anweisungen vor. Nichtbeachtung der folgenden Hinweise kann zu Verletzungen und / oder Schäden an Ihrem Fahrzeug oder den Lautsprechern führen.
- Stellen Sie sicher, dass der Lautsprecher in die ausgewählte Einbauöffnung passt und das genügend Einbautiefe vorhanden ist, um den Magnet aufzunehmen.
- Stellen Sie sicher, dass der Platz zwischen dem Lautsprecher und anderen Teilen, wie z.B. Fenster, Fensterkurbel, Fensterheber, Sitze etc. ausreichend ist. Dies ist besonders wichtig, wenn Einbauplätze ausgeschnitten werden müssen.
Vollständige Daten über die Einbautiefe und den Durchmesser der Lautsprecher finden Sie in den Einbaudiagrammen dieser Anleitung. Bitte stellen Sie sicher, dass die Auflagefläche der Lautsprecher möglichst plan und stabil ist.
3. Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.
4. Achten Sie darauf, dass die Frequenzweichen an ihrem Montageort ausreichend befestigt sind.
5. Installieren Sie die Lautsprecher und Frequenzweichen nicht an Orten, an denen Wasser auf die Chassis / Gehäuse tropfen kann.
6. Die Qualität und Sorgfalt des Einbaus hat entscheidenden Einfluss auf den Klang der Lautsprecher. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
7. Vermeiden Sie akustische Kurzschlüsse (Luft-durchlässigkeit der Montageplatte zwischen Membran und Korb), die Auslöschungen tiefer Frequenzen zur Folge haben. Diese können durch den Einbau des Lautsprechers in einem zu großen Ausschnitt oder auf unebener Flächeauftreten.
8. In manchen Fällen ist eine Verstärkung der Montageplatte nötig, um dem Lautsprecher eine stabile, ebene und verwindungsfreie Auflagefläche zu bieten. Dies erreichen Sie, indem Sie den Lautsprecher auf einen stabilen Holz- oder Metallring montieren oder diesen Ring hinter die Montageplatte setzen, damit der Lautsprecher eine stabile Aufnahme hat.
Für weitere Anregungen wenden Sie sich bitte an einen Einbauspezialisten.
- Wenn Sie Lautsprecher in ihrem Auto tauschen möchten, muss dafür ein Einbauplatz geschaffen werden. In den meisten Fällen sind Originaleinbauplätze in den Türen, Karosserieöffnungen oder in der Heckablage vorhanden. Bitte nutzen Sie, wenn möglich, die vorgesehenen Originaleinbauplätze Ihres Fahrzeugs. Sollten keine Originaleinbauplätze vorhanden sein, muss ein sicherer und geeigneter Einbauplatz für den Lautsprecher geschaffen werden. Informationen zu einer sicheren Befestigung finden Sie im Abschnitt „Installation“ dieser Anleitung.
WICHTIG: Bitte schneiden Sie NIEMALS Metall aus der Karosserie aus. Dies kann ein tragendes Teil des Fahrzeugs sein, welches die Stabilität der Karosserie und des Fahrzeugs gewährleistet.
Allgemeine Hinweise zum Anschluss von HELIXLautsprechersystemen
Wir empfehlen Ihnen einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen, um sicherzugehen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt funktionieren.
Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergerätes, Verstärkers und / oder der Lautsprecher verursachen.
Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.
Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.
Die Plusleitung des Lautsprechersystems ist durch eine weiße Beschriftung gekennzeichnet.
Allgemeine Hinweise zum Anschluss der HELIX Flex-Crossover Frequenzweichen
Die Frequenzweichen des PR K165.2 Komponentensystems bietet Ihnen zwei Konfigurationsmöglichkeiten.
Alternative 1: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.
Alternative 2: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.
Hinweise zum Anschluss der Frequenzweichen finden Sie unter Punkt „Anschluss Flex-Crossover Frequenzweiche“.

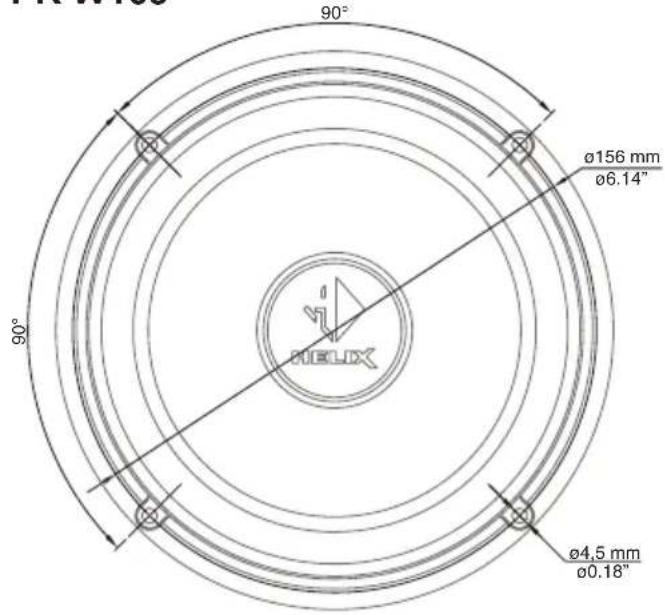

PR W165
PR T25-S
Ohne Gehäuse
Mit Gehäuse für OEM Einbau
Mit Gehäuse für versenkten Einbau
Flex-Crossover Frequenzweiche
Getrennte InstallationHerkömmliche Installation

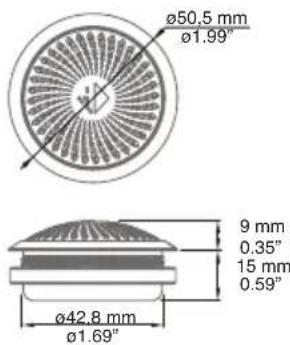

Einbau Hochtöner
de

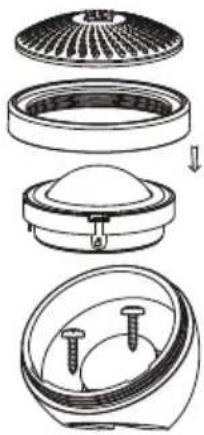

Variante a:
OEM Integration
-
Hochtöner vorbereiten
-
Hochtöner im Original Spiegeldreieck befestigen, bspw. mit einem geeigneten Kleb- oder Dichtstoff
angewinkelter Einbau mit optional erhältlichemEinbautopf PR ATP25
Achtung: Montieren Sie den Abstandhalter für die OEM-Integration nur, wenn sie sich absolut sicher sind, dass sie diesen auch verwenden möchten. Aufgrund der hohen Pass ge nauig keit ist das Entfernen nur schwer möglich.

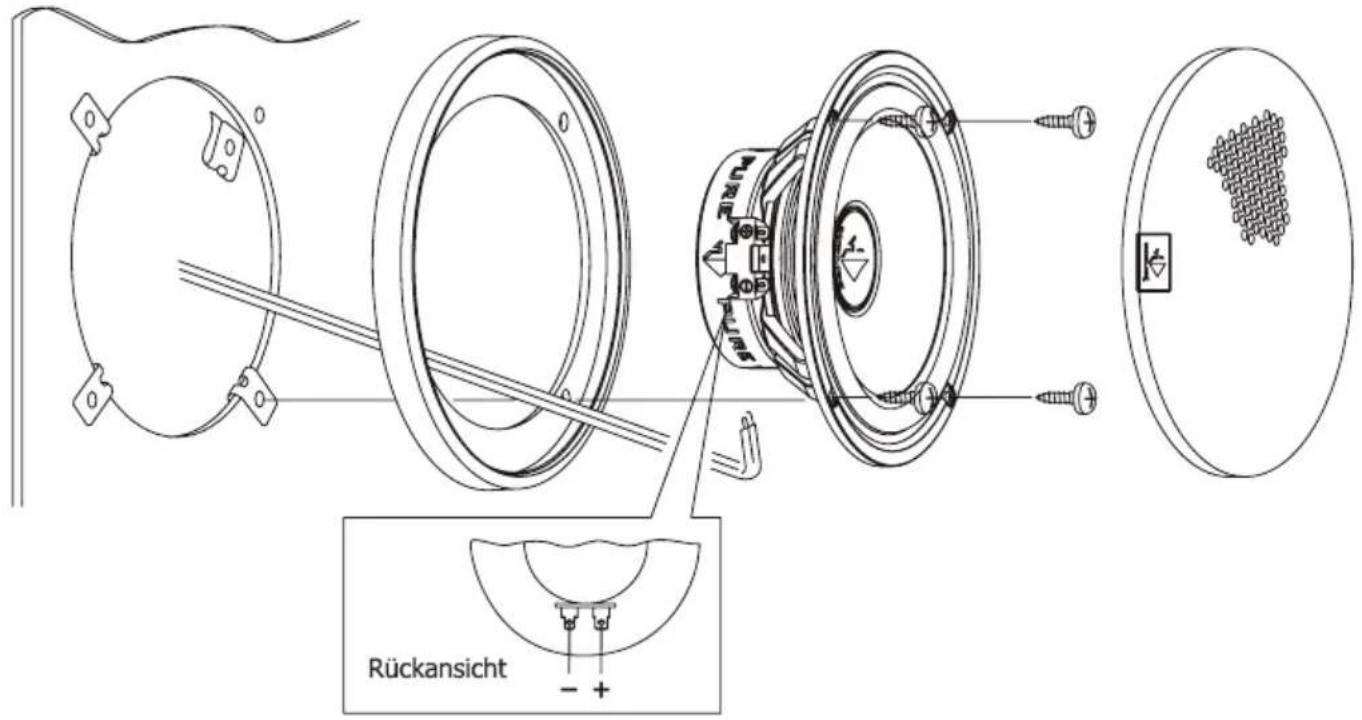

Einbau Tiefmitteltöner

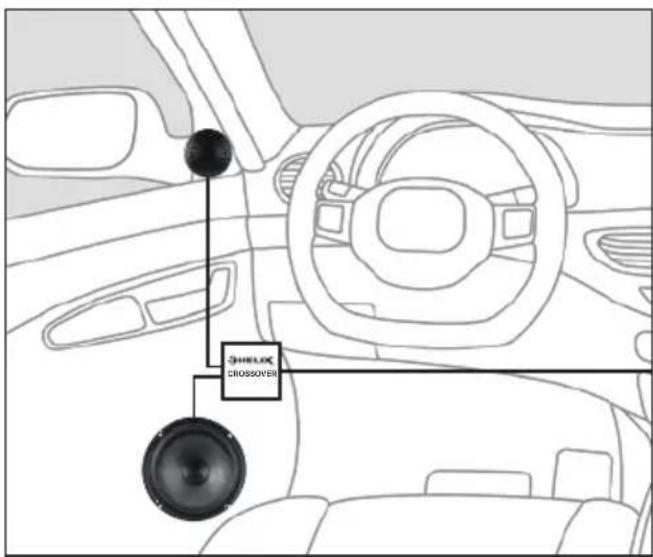

Alternative 1: Zusammenliegender Einbauplatz

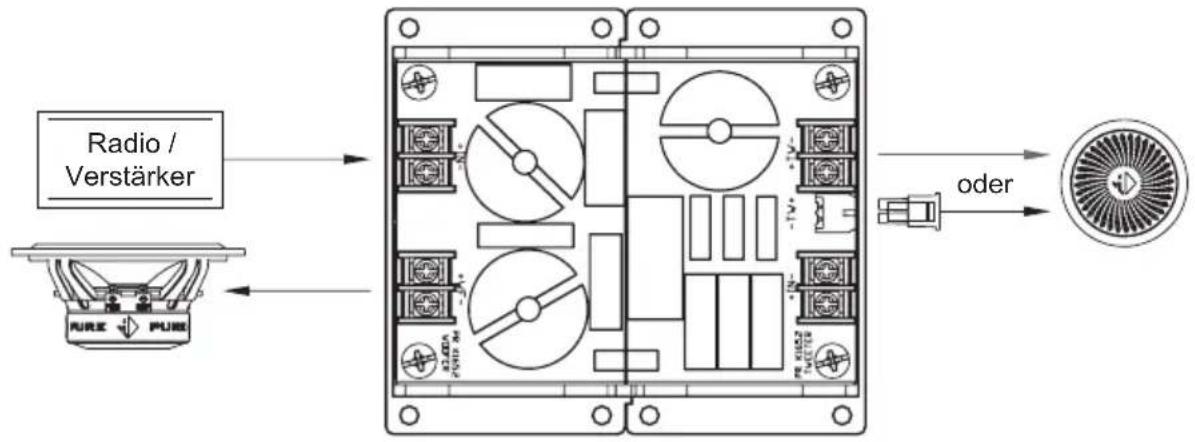

Anschluss der Frequenzweiche bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.

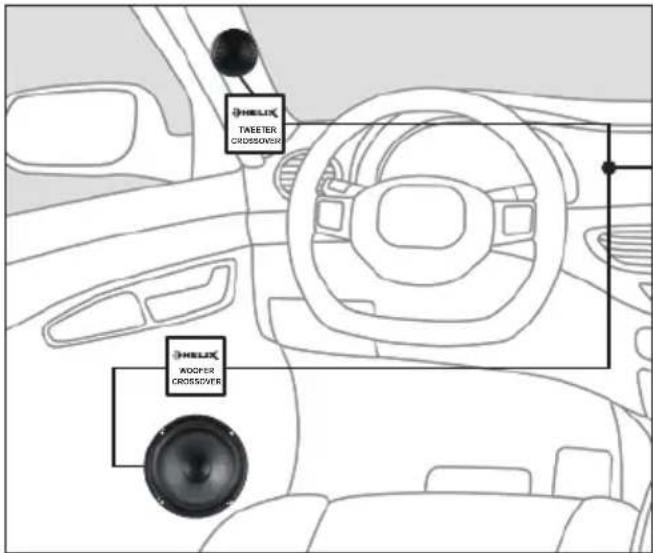

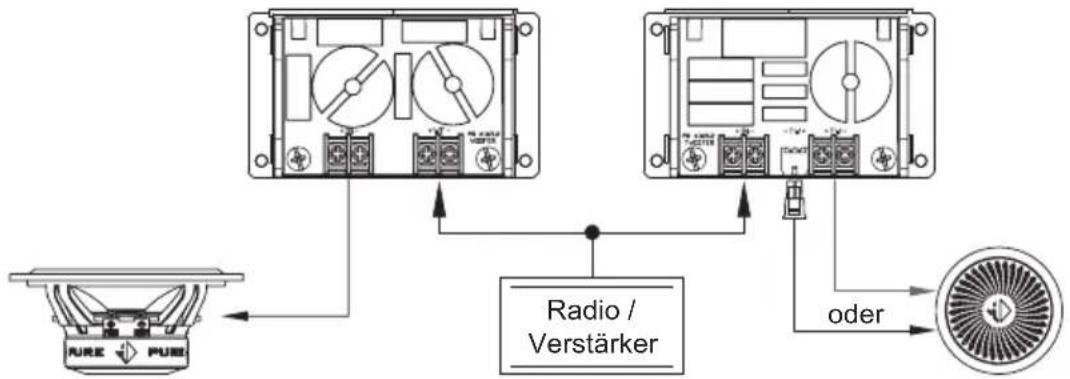

Alternative 2: Getrennte Einbauplätze
Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.
-

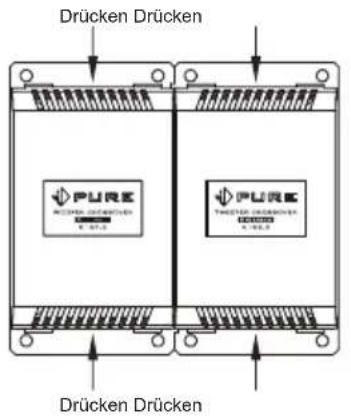

Drücken Sie die Plexiglas-abdeckungen mit leichtem Druck zusammen und ziehen diese nach oben hin ab.
-

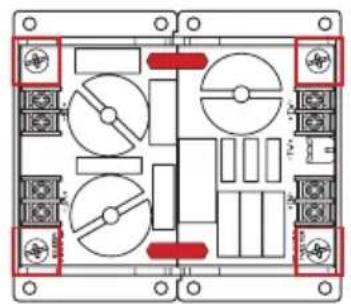

Die zwei rot markierten Jumper und die 4 Schrauben entfernen. Leiterkarte herausnehmen und in der Mitte in zwei Teile knicken.
-
Trägerplatte zur Seite aus- einanderziehen.
- Leiterplatten in Trägerplatte wieder einsetzen und mit den zuvor gelösten Schrauben wieder verschrauben. Anschließend die Lautsprecher und Signalquelle anschließen.
- Plexiglasabdeckungen wieder aufsetzen. Verbauen Sie die Leiterkarten nicht ohne Gehäuse. Kurzschlussgefahr!
Anpassen des Lautstärkepegels des Hochtöners:
de
Mittels des Hochton-Jumpers im Inneren der Frequenz weiche kann der Lautstärkepegel des Hochtöners optimiert werden.
Dazu entfernen Sie die Plexiglas-Abdeckung der Hochtöner-Frequenzweiche, ziehen den Jumper nach oben hin ab und stecken Ihn auf die gewünschte Position.
0 dB: Optimaler Lautstärkepegel für die meisten Anwendungsfälle.
-3 dB: Der Lautstärkepegel des Hochtöners wird um 3 dB reduziert.
-6 dB: Der Lautstärkepegel des Hochtöners wird um 6 dB reduziert.
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle HELIX Lautsprecher sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
| PR K165.2 | ||
| Belastbarkeit RMS / Max. P100 / 200 Watt | ||
| Frequenzbereich 40 Hz - 25.000 Hz | ||
| Impedanz Z4 Ω | ||
| Wirkungsgrad SPL | 91 dB @ 2,83V / 1m88 dB @ 1W / 1m | |
| Außendurchmesser(Weitere Informationen Seite 4) | ∅Hochtöner: 37,70 mmTiefmitteltöner: 166 mm | |
| Einbaudurchmesser(Weitere Informationen Seite 4) | ∅Hochtöner: 37,7 mmTiefmitteltöner: 141 mm | |

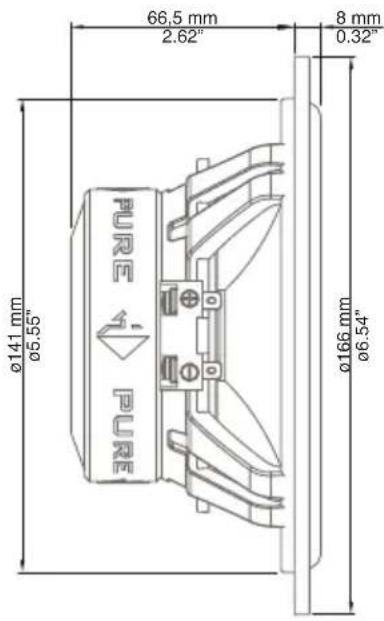

| Einbautiefe(Weitere Informationen Seite 4) | Hochtöner: 10,6 mmTiefmitteltöner: 66,5 mm | |

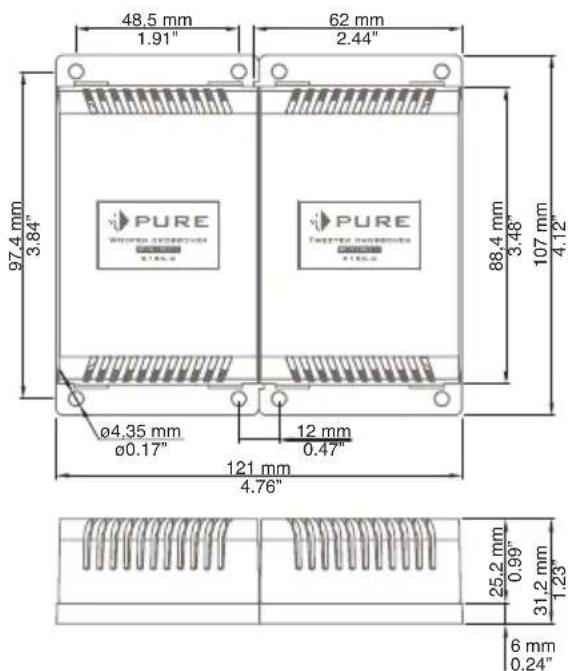

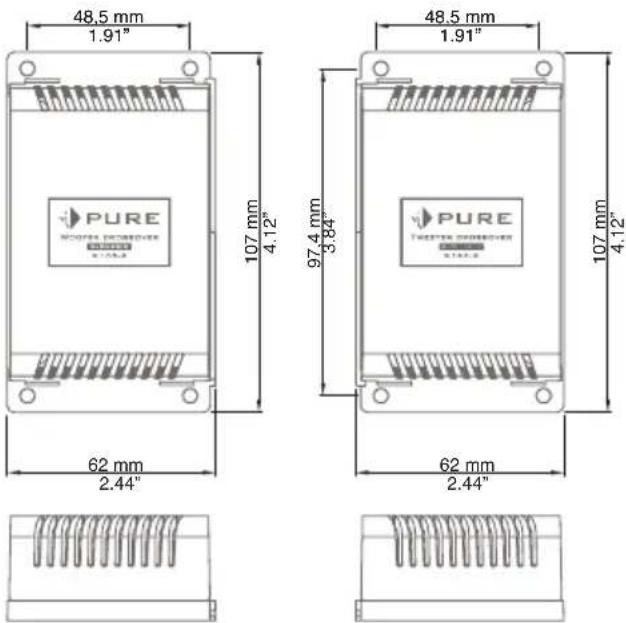

| Abmessungen Frequenzweiche | Gesamt: 121 x 107 x 31,2 mmGeteilt (jeweils): 62 x 107 x 31,2 mm | |
| Tiefmitteltöner | ||
| Impedanz Z4 Ω | ||
| Gleichstromwiderstand Re3,1 Ω | ||
| Resonanzfrequenz | Fs | 57 Hz |
| Mechanische Güte | Qms | 5,35 |
| Elektrische Güte | Qes | 0,63 |
| Gesamtgüte | Qts | 0,57 |
| Nachgiebigkeit | Cms | 440 μm/N |
| Äquivalentvolumen | Vas | 10,8 L |
| Kraftfaktor B*1 | 6,1 Tm | |
| Membranfläche | Sd | 133 cm2 |
| Bewegte Masse | Mms | 17,9 g |
| Mechanischer Widerstand | Rms | 1,19 kg/s |
| Schwingspulendurchmesser | ∅ | 25 mm |
| Schwingspulenwickelbreite | 12 mm | |
| Max. linearer Membranhub | Xmax | +/- 3 mm |
| Hochtöner | ||
| Impedanz Z4 Ω | ||
| Resonanzfrequenz | Fs | 1400 Hz |
| Schwingspulendurchmesser | ∅ | 25 mm |
| Features | ||
| Hochtöner | Beschichtete Seidenkalotte, Neodym-magnet und Aluminiumgehäuse mit zwei verschiedenen Abdeckgittern | |
| Tiefmitteltöner | Mica-Papier-Komposit-Membran | |
| Frequenzweiche | Hochtöner: 12 dB Hochpass mit 3-stufiger Hochton-Pegel-anpassungTiefmitteltöner: 12 dB Tiefpass und Sperrkreis | |
