BEDIENUNGSANLEITUNG C FOUR Helix

4-Kanal High-End Verstärker mit integrierter, aktiver Frequenzweiche

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Verstärkers.

Audiotec Fischer setzt mit der HELIX C FOUR neue Maßstäbe im Bereich der Verstärkertechnik.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen

sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des C FOUR Verstärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Verstärkers an die Stromversorgung des Fahrzeugs ausschließlich geeignete Kabel mit ausreichendem Kabelquerschnitt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (3 x 30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

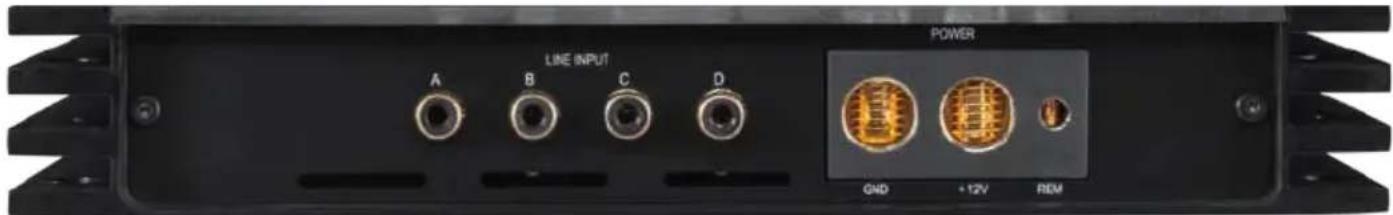

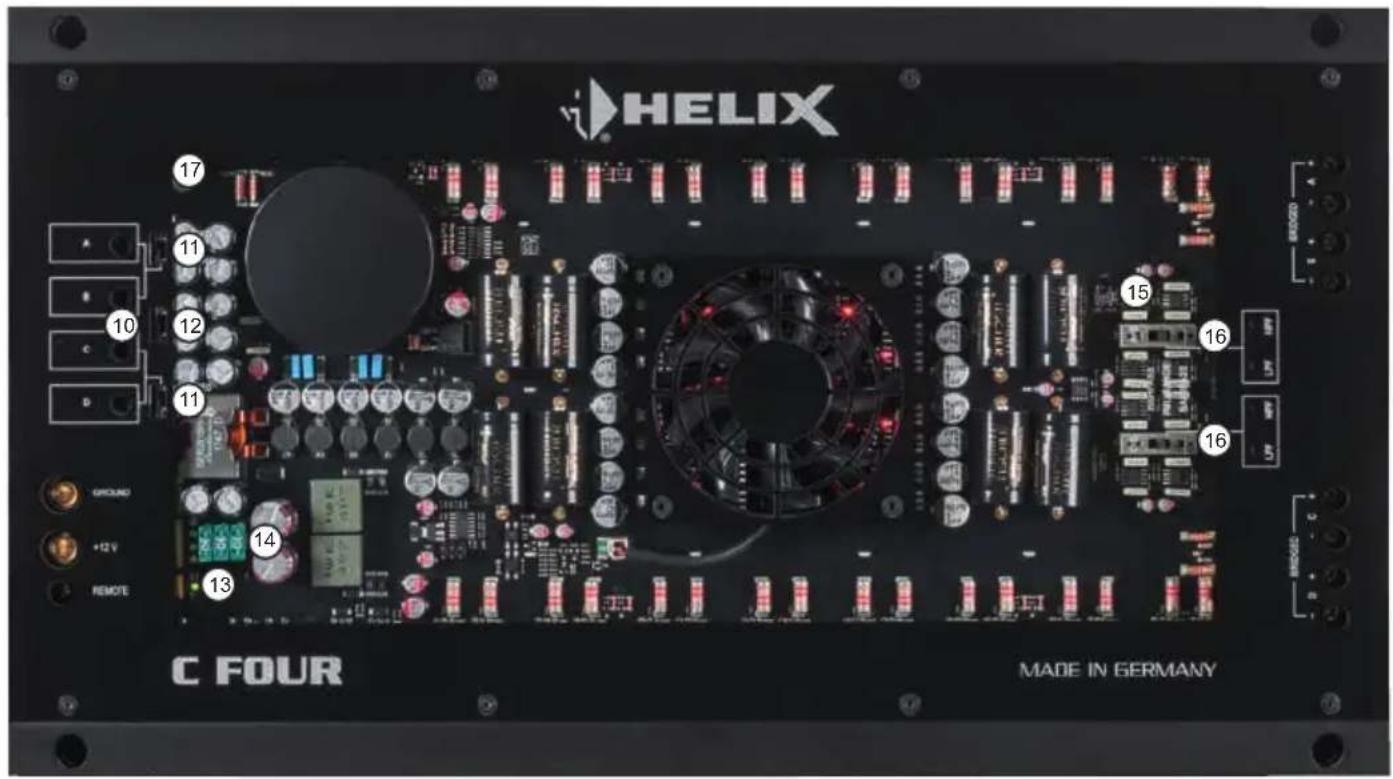

C FOUR Seitenansicht Standardausstattung

C FOUR Seitenansicht mit optional erhältlichem HELIX Digital Input Modul HDM 2

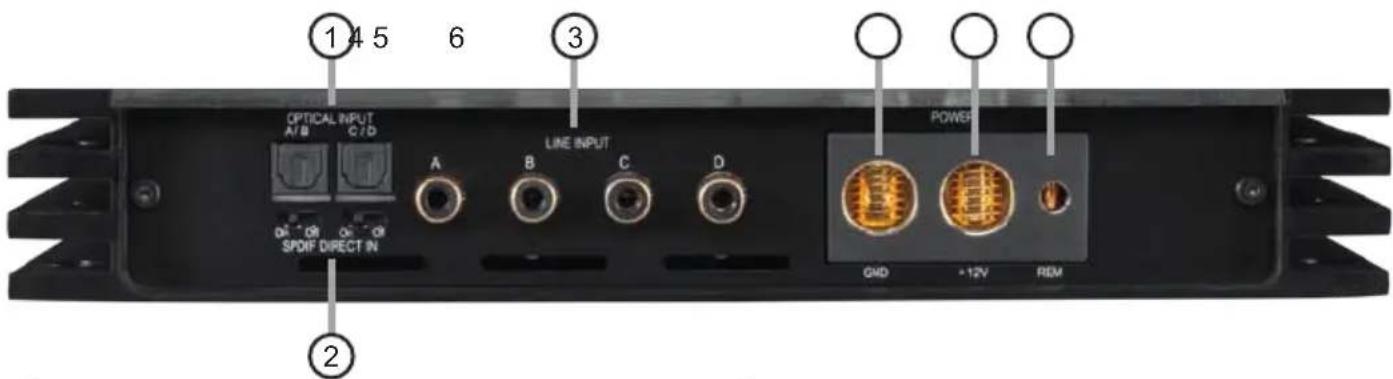

① Optical Input

Optische Digitaleingänge im SPDIF-Format für digitale Stereosignale.

② SPDIF Direct In-Schalter

Zur direkten Weiterleitung der Digitalsignale vom integrierten DA-Wandler zum internen Leistungsverstärker.

③ Line Input

Cinch-Eingänge zum Anschluss eines Vorverstärkersignals.

④ GND

Anschluss des Massekabels (Minuspol der Batterie oder Fahrzeugchassis).

⑤ +12 V

Anschluss für das Versorgungsspannungskabel +12 V der Batterie.

⑥ REM

Anschluss für die Remoteleitung.

⑦ Output Channels

Lautsprecherausgänge für den Anschluss von Lautsprechersystemen.

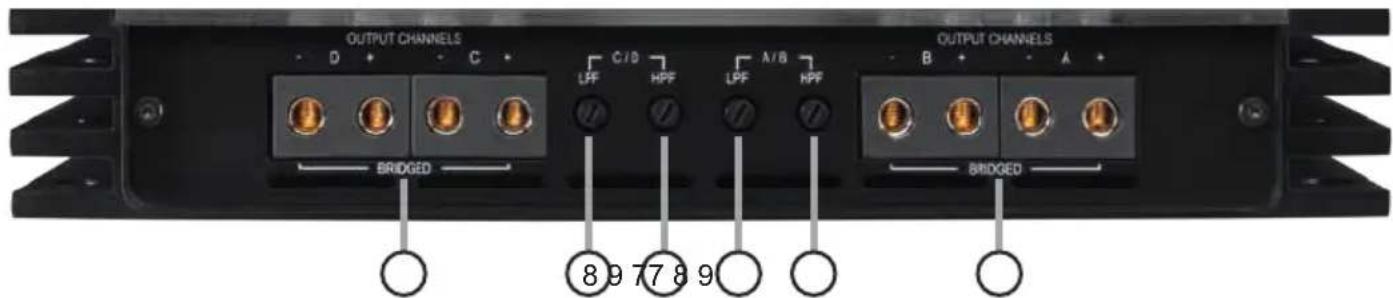

⑧ LPF

Regler zum Einstellen des Tiefpassfilters der Kanalpaare A / B und C / D von 15 Hz bis 4.000 Hz.

⑨ HPF

Regler zum Einstellen des Hochpassfilters der Kanalpaare A / B und C / D von 15 Hz bis 4.000 Hz.

10 Levelregler

Regler zum Einstellen der Eingangsempfindlichkeit für die einzelnen Kanäle A bis D.

11 Stereo- / Bridged-Schalter

Schalter zur Festlegung der Betriebsart des Verstärkers.

12 Input Mode-Schalter (2-CH / 4-CH)

Schalter zur Verteilung der Eingangssignale auf die jeweiligen Verstärkerkanäle.

13 Power & Protect LED

Die Power & Protect LED zeigt Betriebszustand des Verstärkers an.

14 Sicherungen

Eingangssicherungen zum Schutz vor geräteinternen Fehlern.

15 LED-Schalter

Schalter zum Ein- und Ausschalten der LED-Beleuchtung.

16 X-Over-Schalter

Schalter zum Aktivieren der verschiedenen Filter pro Kanalpaar.

17 HDM Slot

den Steckplatz für das optional erhältliche HELIX Digital Input Modul HDM 2.

① Optical Input (optional)

Optische Eingänge im SPDIF-Format zum Anschluss von Signalquellen mit digitalem Ausgang. Die „Sampling Rate“ dieser Eingänge muss zwischen 28 - 96 kHz liegen.

Hinweis: Die Digitaleingänge sind nicht Bestandteil der Serienausstattung. Diese können ausschließlich durch das optional erhältliche HELIX Digital Input Modul HDM 2 nachgerüstet werden.

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an den Ausgängen der C FOUR der volle Pegel anliegt.

Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu, nur lautstärkegeregelte Signalquellen anzuschließen!

Hinweis: Es können ausschließlich Stereosignale und keine MP3- oder Dolby-codierten Daten verarbeitet werden!

Hinweis: Eine gleichzeitige Verwendung der optischen Eingänge zusammen mit den Vorverstärkereingängen ist möglich.

② SPDIF Direct In-Schalter (optional)

Mit Hilfe der SPDIF Direct In-Schalter können die Eingangsstufen des entsprechenden Kanalpaares der C FOUR umgangen und das am optischen Eingang (Optical Input) anliegende Digitalsignal vom integrierten DA-Wandler direkt und verlustfrei zum internen Leistungsverstärker weitergeleitet werden. Um die direkte Signalweiterleitung zu aktivieren, muss die Schalterposition des SPDIF Direct In-Schalters auf „On“ geändert werden.

Hinweis: Die SPDIF Direct In-Funktion gehört nicht zur Se ri en aus stat tung der C FOUR und ist schließlich in dem optional erhältlichen HELIX Digital Input Modul HDM 2 enthalten.

Hinweis: Die Schalter beeinflussen ausschließlich die Signalführung des jeweiligen optischen Eingangs.

Hinweis: Für die direkte Signalweiterleitung muss das jeweilige Kanalpaar des Verstärkers im Full-range-Modus betrieben werden. Ändern Sie dazu die Schalterposition des entsprechenden X-Over-Schalters auf „FULLRANGE“ (Seite 7, Punkt 16).

Hinweis: Steht der Schalter auf „ON“, sind die Vorverstärker-Signaleingänge sowie die Levelregler (10) ohne Funktion!

③ Line Input

4-Kanal Vorverstärkereingang zum Anschluss von Signalquellen, wie z.B. Radios, die mit dem / den Vorverstärkerausgang / -ausgängen bzw. Line Outputs der Signalquelle verbunden werden können.

④ GND

Das Massekabel sollte am zentralen Massepunkt (dieser befindet sich dort wo der Minuspol der Batterie zum Metallchassis des Kfz geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohlene Querschnitt beträgt mindestens 16 mm².

⑤ +12 V

Das +12 V Versorgungskabel ist am Pluspol der Batterie anzuschließen. Der empfohlene Querschnitt beträgt mindestens 16 mm².

⑥ REM

Die Remoteleitung wird mit dem Remote-Ausgang / Antennenanschluss des Steuergerätes (Radio) verbunden. Dieser ist nur aktiviert, wenn das Steuergerät eingeschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein- und ausgeschaltet.

⑦ Output Channels

Diese Anschlüsse dienen als Lautsprecherausgänge. Die Impedanz der Lautsprecher darf 2 Ohm (im Brückenbetrieb 4 Ohm) nicht unterschreiten.

⑧LPF

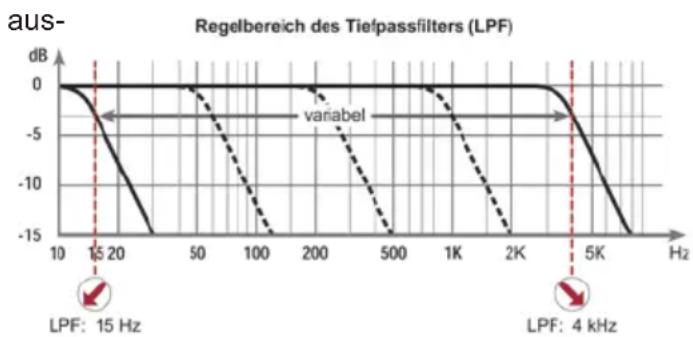

Mit Hilfe dieser Regler kann das Tiefpassfilter von 15 Hz bis 4.000 Hz für die Kanalpaare A / B und C / D eingestellt werden.

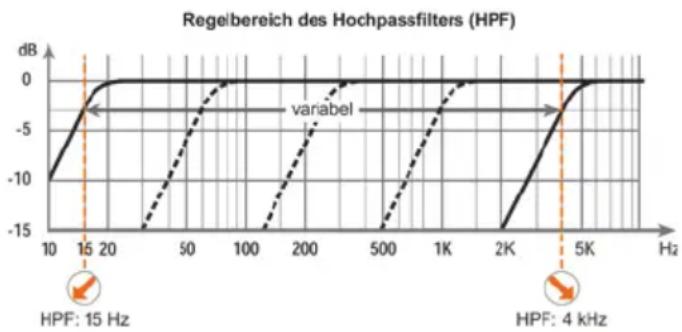

Mit Hilfe dieser Regler kann das Hochpassfilter von 15 Hz bis 4.000 Hz für die Kanalpaare A / B und C / D eingestellt werden.

10Levelregler

Mit Hilfe dieser Regler kann die Eingangsempfindlichkeit der einzelnen Kanäle A bis D an die Ausgangsspannung des angeschlossenen Radios angepasst werden. Diese Regler sind keine Lautstärkeregler, sondern dienen nur der Anpassung. Der Regelbereich liegt zwischen 1 - 8 Volt. Die Einstellung der Regler beeinflusst ebenfalls die Digitaleingänge des optional erhältlichen HDM Moduls, wenn nicht dessen SPDIF Direct In-Schalter auf „On“ steht.

⑪ Stereo- / Bridged-Schalter

Mit diesen Schaltern kann die Betriebsart des Verstärkers festgelegt werden.

4-Kanalbetrieb: Nutzen Sie den Verstärker im 4-Kanalbetrieb, so müssen sich beide Schalter in der STEREO-Position befinden.

3-Kanalbetrieb: Nutzen Sie den Verstärker im 3-Kanalbetrieb (Frontsystem + Subwoofer), stellen Sie den Schalter des Kanalpaares A / B für das Frontsystem auf STEREO und den Schalter des Kanalpaares C / D auf BRIDGED. Für den gebrückten Kanal müssen beide Eingänge (C und D) belegt werden, da sich aus beiden Kanälen ein Summensignal bildet. Sollte für den Subwoofer nur ein Monosignal zur Verfügung stehen, muss mit Hilfe eines Y-Adapters das Signal auf beide Eingänge verteilt werden.

2-Kanalbetrieb: Möchten Sie den Verstärker im 2-Kanalbetrieb nutzen, stellen Sie beide Schalter auf die BRIDGED-Position. In diesem Modus werden die Eingangskanäle A und B sowie C und D jeweils zu einem Kanal (Mono) gebrückt.

⑫ Input Mode-Schalter (2-CH / 4-CH)

Dieser Schalter dient zur Verteilung der Eingangssignale auf die jeweiligen Verstärkerkanäle.

4-Kanal-Modus (4-CH): Bei Radios mit zwei Stereoausgängen (Vorne links / rechts, Hinten links / rechts) wird jeder der vier Eingänge des Verstärkers von dem dazugehörigen Ausgang des Radios angesteuert.

2-Kanal-Modus (2-CH): Bei Radios mit einem Stereoausgang (links / rechts) werden alle Kanäle des Verstärkers mit diesem Signal versorgt, d.h. es müssen nur die zwei Cinch-Eingangskanäle A und B belegt werden.

In diesem Modus wird das Eingangssignal von Kanal A parallel auf Kanal C und das von Kanal B parallel auf Kanal D weitergeleitet. Bitte beachten Sie, dass sich die Fader- und Balanceregler des Steuergerätes somit gleichermaßen auf Kanal A und C bzw. B und D auswirken.

Hinweis: Die Levelregler der Eingangskanäle C und D sind im 2-Kanal-Modus nicht aktiv.

13 Power & Protect LED

Die Power & Protect LED zeigt den Betriebszustand des Verstärkers an.

Grün: Verstärker eingeschaltet und betriebsbereit.

Gelb: Überhitzung des Verstärkers. Die interne Temperaturüberwachung schaltet das Gerät ab, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Gelb blinkend: Sicherungen im Inneren des Geräts zerstört. Prüfen Sie die Sicherungen und tauschen diese gegebenenfalls aus. Die Sicherungen im Verstärker dürfen nur mit den glichen Werten (3 x 30 Ampere) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Rot: Es besteht eine Fehlfunktion des Verstärkers. Diese Fehlfunktion kann unterschiedliche Ursachen haben, da die C FOUR mit verschiedenen elektronischen Schutzschaltungen ausgestattet ist. Diese schalten den Verstärker bei Über- und Unterspannung, Kurzschluss am Lautsprecherausgang und Fehlanschluss ab. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Falscheinstellungen. Sollte sich der Verstärker nach Beseitigung der Fehlerquelle nicht wieder einschalten lassen, liegt ein Defekt vor.

14 Sicherungen

Die Eingangssicherungen sind parallel geschaltet und schützen vor einem geräteinternen Fehler, d.h. die Anlage muss mit einer zusätzlichen Sicherung in Nähe der Batterie (max. 30 cm entfernt) abgesichert werden. Der Sicherungswert für den Verstärker beträgt 3 x 30 Ampere.

15 LED-Schalter

Dieser Schalter dient zum Ein- und Ausschalten der erweiterten LED Beleuchtung des Verstärkers. Dieser Schalter hat keine Auswirkungen auf die LEDs unterhalb des Lüfters, die als extrem rauscharme Stromquellen in den Endstufentreibern zum Einsatz kommen. Auch die Funktionalität der Power & Protect LED bleibt hiervon unberührt.

Hinweis: Die Anzahl der leuchtenden LEDs ist von den am Verstärker vorgenommenen Einstellungen (beispielsweise 2-CH oder 4-CH Modus) abhängig.

⑯ X-Over-Schalter

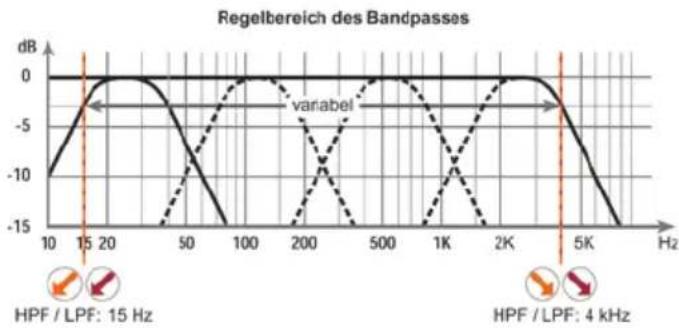

Zur Umschaltung der internen, aktiven Frequenzweichen auf Hochpass, Fullrange oder Bandpass. Wird der X-Over-Schalter eines Kanalpaares auf HIGHPASS (Hochpassfilter) gestellt, so kann mit Hilfe des Reglers 9 (HPF) des jeweiligen Kanalpaares die Übernahmefrequenz für den Hochpass eingestellt werden. Bei Schalterstellung FULL-RANGE ist die interne Frequenzweiche nicht aktiv. Bei Schalterstellung BANDPASS wird in jedem Fall ein Bandpass gebildet. Das Hochpassfilter ist dabei immer aktiv. Mit dem Regler 9 (HPF) wird der Hochpass und mit dem Regler 8 (LPF) der Tiefpass eingestellt. So kann jeder beliebige Bandpass zwischen 15 Hz und 4.000 Hz eingestellt werden.

Achtung: Bitte vergewissern Sie sich, dass beim Einstellen eines Bandpasses die Übernahmefrequenzen von Hoch- und Tiefpass mindestens zwei Oktaven auseinander liegen, um einen Pegelverlust zu vermeiden! Das heißt: Wird das Tiefpasssignal z.B. auf 320 Hz eingestellt, so sollte der Hochpass um mindestens zwei Oktaven tiefer auf ca. 80 Hz eingestellt werden. (1 Oktave = Frequenzverdopplung oder Frequenzhalbierung). Beim Anschluss eines Basslautsprechers empfehlen wir, den Hochpassregler (Regler 9 / HPF) als regelbaren Subsonicfilter / tieffrequenten Hochpassfilter zu benutzen oder auf Linksanschlag (15 Hz) zu drehen, um so einen Subsonicfilter zu erhalten.

⑰ HDM Slot

Der HDM Slot dient zur Montage des optional erhältlichen HELIX Digital Input Moduls HDM 2. Dieses erweitert die C FOUR um zwei optische Digitaleingänge im SPDIF-Format inkl. SPDIF DirectIn-Schaltern.

Mit Hilfe der SPDIF Direct In-Schalter können die Eingangsstufen der C FOUR umgangen werden und das an den optischen Eingängen anliegende Digitalsignal vom integrierten DA-Wandler direkt zum internen Leistungsverstärker weitergeleitet werden. Weitere Informationen zum Modul finden Sie auf Seite 11.

Spezielle Features der HELIX C FOUR

Start-Stopfähigkeit

Das Netzteil im HELIX C FOUR Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX C FOUR auch beim Motorstart voll funktionsfähig bleibt.

Die extrem hohe Audiobandbreite dieses Verstärkers ermöglicht eine verlustfreie Audiowiedergabe von High-Resolution Audiosignalen, um den bestmöglichen Klang in Studioqualität zu gewährleisten.

Die HELIX C FOUR wird wie nachfolgend beschrieben an das Autoradio angeschlossen.

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss der Vorverstärkereingänge

Diese Eingänge (Line Input) können mit entsprechenden Kabeln (RCA / Cinch-Kabel) an die Vorverstärker- / Lowlevel- / Cinch-Ausgänge des Radios angeschlossen werden. Dabei müssen nicht zwingend alle Eingänge belegt werden. Falls nur zwei Kanäle belegt werden, empfehlen wir die Kanäle A und B zu verwenden und den Input Mode-Schalter auf „2-CH“ zu stellen. Bei Belegung aller vier Kanäle wählen Sie bitte die Schalterstellung „4-CH“ (siehe Seite 6, Punkt 12; Input Mode-Schalter).

2. Anschluss einer digitalen Signalquelle

Sofern Sie das HELIX Digital Input Modul HDM 2 installiert haben und über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese an den Verstärker angeschlossen werden.

Dabei müssen nicht zwingend beide Eingänge belegt werden. Falls nur ein Digitaleingang belegt wird, ist der Eingang für das Kanalpaar A / B zu wählen und der Input Mode-Schalter auf „2-CH“ zu stellen.

Bei Belegung beider Eingänge wählen Sie bitte die Schalterstellung „4-CH“ (siehe Seite 6, Punkt 12; Input Mode-Schalter).

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an sämtlichen Ausgängen der C FOUR der volle Pegel anliegt. Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu, nur lautstärkegeregelte Signalquellenanzuschließen!

Hinweis: Die C FOUR kann nur unkompri-mierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 28 kHz und 96 kHz ver-

arbeiten. Es können keine MP3- oder Dolbycodierten Daten verarbeitet werden.

3. Konfiguration des optischen Signaleingangs

Sofern Sie das HELIX Digital Input Modul HDM 2 installiert haben und eine digitale Signalquelle anschließen, haben Sie die Möglichkeit das Digitalsignal der einzelnen Kanalpaare vom integrierten DA-Wandler direkt und verlustfrei auf den jeweiligen, internen Leistungsverstärker zu routen. Um das direkte Routing zu aktivieren, muss die Schalterposition des entsprechenden SPDIF Direct In-Schalters auf „On“ (Seite 5, Punkt 2) und des X-Over-Schalters auf „FULL-RANGE“ geändert werden (Seite 7, Punkt 16).

Hinweis: Die Schalter beeinflussen ausschließlich die Signalführung der optischen Eingänge.

4. Einstellung der Eingangsempfindlichkeit Achtung: Es ist zwingend notwendig die Eingangsempfindlichkeit der C FOUR an die Signalquelle anzupassen, um Schäden am Verstärker zu vermeiden.

Um die Eingangsempfindlichkeit je Kanal zu verändern, verwenden Sie die vier Drehregler (siehe Seite 6, Punkt 10; Levelregler).

5. Anschluss der Stromversorgung

Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hifi Anlage (C FOUR = max. 90 A RMS bei 12 V Bordnetz).

Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 16 mm². Bei längeren Leitungen empfehlen wir einen Querschnitt von 25 mm² bis 35 mm².

Das Massekabel (gleicher Querschnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.

6. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM) muss mit dem Remote-Ausgang /Antennenanschluss des Steuergerätes (Radio) verbunden werden. Dieser ist nur aktiviert, wenn das Steuergerät eingeschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein- und ausgeschaltet. Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Sofern sich ein zusätzlicher digitaler Signalprozessor (DSP) im Signalweg zwischen Radio und Verstärker befindet, muss der Remote-Ausgang des DSP zum Einschalten der C FOUR verwendet werden.

7. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dies kann Ihren Verstärker zerstören. Achten Sie darauf, dass alle Lautsprecher-systeme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz pro Kanal darf 2 Ohm (im Brückenbetrieb 4 Ohm) nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird. Beispiele für den Lautsprecheranschluss finden Sie auf Seite 9 f.

Konfigurationsbeispiele

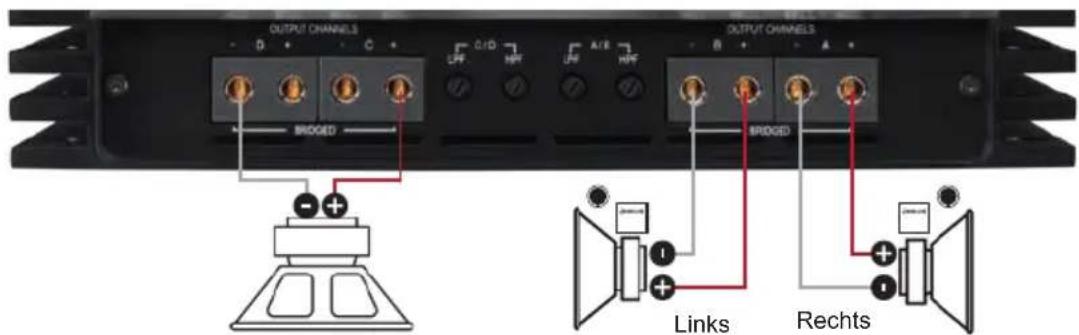

3-Kanal Anwendung mit 2-Wege Passivsystem und Subwoofer

2-Wege Komponentensystem + Subwoofer

Subwoofer (C / D gebrückt) Minimalimpedanz 4 Ohm
Vorne Minimalimpedanz 2 Ohm

Kanal C / D
Gebrückt & Bandpass

BRIDGED

BANDPASS

Hochpassfilter ca. 15 Hz

Tiefpassfilter ca. 80 Hz

Kanal A / B
Stereo & Hochpassfilter

STEREO

HIGHPASS

50 - 100 Hz

Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis als sinnvoll herausgestellt haben. Je nach Lautsprechergröße empfehlen wir folgende Hochpassfiltereinstellungen: ca. 50 Hz bei 16,5 cm LS; ca. 70 Hz bei 13 cm LS; ca. 100 Hz bei 10 cm LS

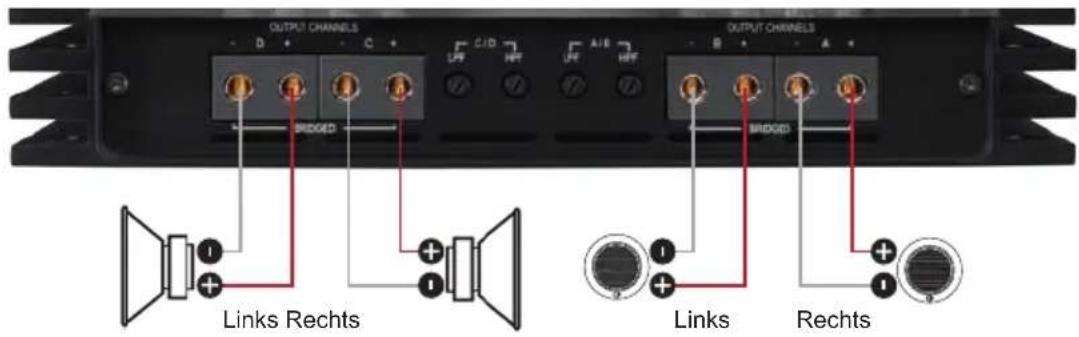

4-Kanal Anwendung mit 2-Wege Aktivsystem

Hochtöner + Tiefmitteltöner

Tiefmitteltöner Minimalimpedanz 2 Ohm
Hochtöner Minimalimpedanz 2 Ohm

Kanal C / D Stereo & Bandpass

STEREO

BANDPASS

Hochpassfilter 50 - 100 Hz

Tiefpassfilter ca. 3500 Hz

Kanal A / B Stereo & Hochpassfilter

STEREO

HIGHPASS

ca. 3500 Hz

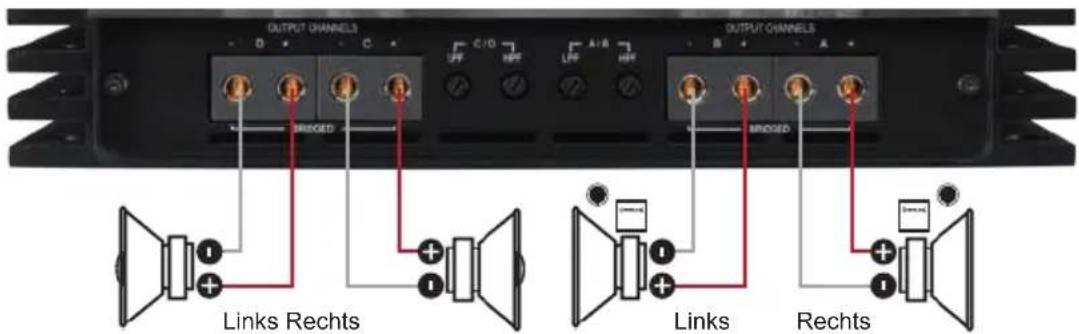

4-Kanal Anwendung mit 2-Wege Passivsystemen

2-Wege Komponentensystem + 2-Wege Koaxialsystem

Hinten Minimalimpedanz 2 Ohm
Vorne Minimalimpedanz 2 Ohm

Kanal C / D Stereo & Hochpass

STEREO

HIGHPASS

Hochpassfilter 50 - 100 Hz

Kanal A / B Stereo & Hochpassfilter

STEREO

HIGHPASS

50 - 100 Hz

Hinweis: Die hier angegebenen Einstellungen sind Erfahrungswerte, welche sich in der Praxis als sinnvoll herausgestellt haben. Je nach Lautsprechergröße empfehlen wir folgende Hochpassfiltereinstellungen: ca. 50 Hz bei 16,5 cm LS; ca. 70 Hz bei 13 cm LS; ca. 100 Hz bei 10 cm LS

Einbau des HELIX Digital Input Moduls HDM 2

Der HELIX C FOUR Verstärker kann durch die Montage des HELIX Digital Input Moduls HDM 2 um zwei optische Stereo-Digitaleingänge im SPDIF-Format inkl. SPDIF Direct In-Schaltern erweitert werden.

Zur Montage des HDM 2 muss das Seitenblech der C FOUR demontiert und gegen das dem Modul beiliegende Seitenblech ausgetauscht werden.

Achtung: Installieren Sie ausschließlich das für den C FOUR Verstärker vorgesehene HDM 2 Modul an der dafür vorgesehenen Position. Die Benutzung eines nicht für das Gerät spezifizierten Moduls oder eine Installation an einer nicht dafür vorgesehenen Position im Gerät kann zu Schäden am Modul, dem Verstärker, des Radios oder anderen angeschlossenen Geräten führen.

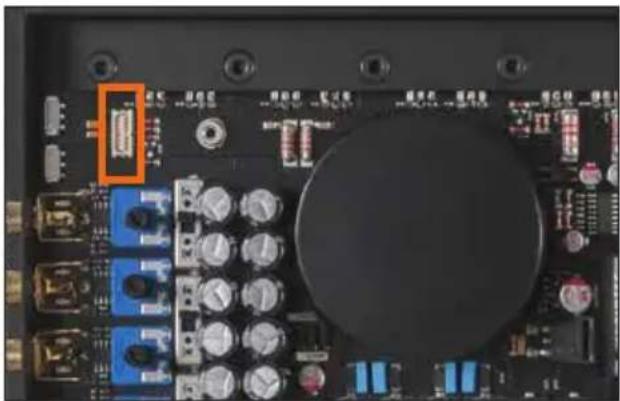

Im folgenden Abschnitt nun die wichtigsten Schritte zum Einbau und der ersten Inbetriebnahme des HDM 2 Moduls:

1. Trennen Sie zunächst die Spannungsversorgungsleitungen (+12 V / GND / REM) sowie die Cinchkabel vom Verstärker.
2. Entfernen Sie die Acrylabdeckung des Verstärkers durch Lösen der 8 Inbusschrauben.
3. Danach demontieren Sie das Seitenblech der Geräteseite mit der Spannungsversorgung durch Lösen der zwei Inbusschrauben.
4. Bereiten Sie das Modul für den Einbau in das Gerät vor. Informationen dazu entnehmen Sie bitte der Bedienungsanleitung des HDM 2 Moduls.

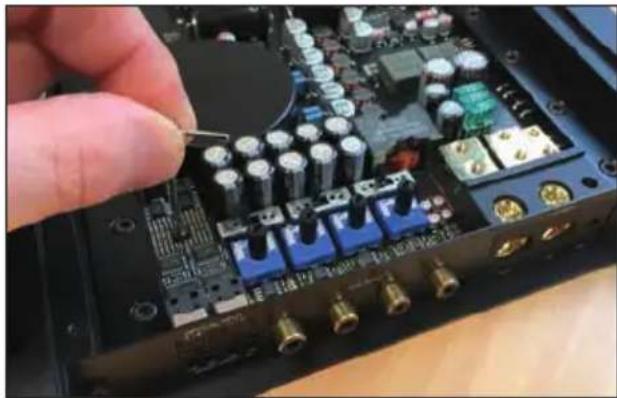

5. Stecken Sie das HDM 2 in den im Gerät vorgesehenen Sockel (siehe Markierung im nachfolgenden Bild). Achten Sie dabei auf den richtigen Sitz des Moduls.

1. Stecken Sie die mitgelieferte Inbusschraube in die vorgesehen Befestigungsöffnung des HDM 2 Moduls und fixieren Sie diese sorgfältig. Achtung: Ziehen Sie die Schraube nicht zu fest an, da dies das Modul beschädigen kann!

1. Befestigen Sie das neue, dem HDM 2 beiliegende Seitenblech mit den Inbusschrauben. Im Anschluss montieren Sie wieder die Acrylabdeckung.
2. Schließen Sie alle Verbindungen wieder an das Gerät an.
3. Schalten Sie den Verstärker ein. Das installierte HDM 2 Modul wird automatisch vom Gerät erkannt. Weitere Informationen über das Modul sowie der SPDIF Direct In-Funktion finden Sie in der Bedienungsanleitung des HDM 2.

Technische Daten

Leistung RMS / Max.

- @ 4 Ohm....4 x 150 / 300 Watt

- @ 2 Ohm....4 x 220 / 440 Watt

- gebrückt an 4 Ohm....2 x 440 / 880 Watt

Verstärkertechnologie....Class AB

Eingänge ....4 x Cinch

1 x Remote In

Optional via HDM 2 Modul:

2 x Optisch SPDIF-Format (28 - 96 kHz)

Eingangsempfindlichkeit......Cinch 1 - 8 Volt

Eingangsimpedanz Cinch....7,5 kOhm

Ausgänge ....4 x Lautsprecherausgang

Frequenzbereich....10 Hz - 80.000 Hz

Hochpass....15 Hz - 4.000 Hz regelbar

Tiefpass 15 Hz - 4.000 Hz regelbar

Bandpass....15 Hz - 4.000 Hz regelbar

Flankensteilheit Hoch- / Tiefpass....12 dB/Okt.

Signal- / Rauschabstand 112 dB (A-bewertet)

Klirrfaktor (THD) ....../< 0,007 %

Dämpfungsfaktor ....> 1000

Betriebsspannung....9 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Leerlaufstromaufnahme....2.400 mA

Sicherung ....3 x 30 A LP-Mini-Stecksicherung

Zusätzliche Features ....Aktive, regelbare Frequenzweiche, HDM Slot,

Eingangsmodus-Schalter, High-Resolution

Audio, Start-Stopfähigkeit

Abmessungen (H x B x T) 37,1 x 430 x 240 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Congratulations!

Dear Customer,

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com
