DSP ULTRA S - Prozessor Helix - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Signalprozessor (DSP)
Marke	Helix
Modell	DSP ULTRA S
Abmessungen (H x B x T)	40 x 177 x 170 mm / 1,58 x 6,97 x 6,69 Zoll
Gewicht	Nicht angegeben (geschätzt ca. 0,5 kg)
Betriebsspannung	9,6 - 17 Volt (min. 6V für 5 Sek.)
Leistungsaufnahme	DC 12 V = 1,1 A max, 550 mA typisch
Analoge Eingänge	8 x RCA/Cinch, 8 x Highlevel-Lautsprechereingang
Digitale Eingänge	1 x optischer SPDIF (12-96 kHz), 1 x Koaxial-SPDIF (12-192 kHz)
Analoge Ausgänge	12 x RCA/Cinch
Eingangsempfindlichkeit (RCA)	1 - 8 Volt (einstellbar)
Eingangsempfindlichkeit (Highlevel)	4 - 32 Volt (einstellbar)
Ausgangsspannung	max. 8 Volt
Frequenzgang	10 Hz - 44.000 Hz
DSP-Auflösung	64 Bit
DSP-Leistung	2 x 295 MHz (2,4 Milliarden MAC-Operationen/Sek.)
Abtastrate	96 kHz
Signal-Rausch-Verhältnis (Analog)	111 dB (A-bewertet)
Signal-Rausch-Verhältnis (Digital)	117 dB (A-bewertet)
THD+N (Analog)	< 0,0008%
THD+N (Digital)	< 0,0004%
IM-Verzerrung (Analog)	< 0,003%
IM-Verzerrung (Digital)	< 0,0015%
Übersprechen	> 90 dB
Betriebstemperaturbereich	-40°C bis +70°C
Zusätzliche Funktionen	HEC-Steckplatz, Ground-Lift-Schalter, Smart-Control-Port, 32-Bit-CoProcessor, ADEP.3-Schaltung, Auto-Remote-Schalter, Virtual Channel Processing, 10 Speicherplätze
Garantie	Gesetzliche Bestimmungen; Schäden durch Überlastung oder unsachgemäße Behandlung ausgeschlossen

Häufig gestellte Fragen - DSP ULTRA S Helix

Wie stelle ich die Eingangsempfindlichkeit der analogen Eingänge ein?

Öffnen Sie das Gerät wie im Handbuch beschrieben, um auf die acht Regler zuzugreifen. Stellen Sie die Verstärkungsregler für jeden Kanal ein. Achten Sie bei Highlevel-Eingängen darauf, dass der Load Jumper zuerst korrekt konfiguriert ist. Verwenden Sie die Clipping-LED, um Übersteuerung zu vermeiden: Stellen Sie die Lautstärke auf 90 %, spielen Sie einen 0-dB-Testton ab, erhöhen Sie die Verstärkung, bis die LED leuchtet, und reduzieren Sie sie dann, bis sie erlischt.

Welche Funktion hat der Load Jumper?

Der Load Jumper konfiguriert den Spannungsbereich des Highlevel-Eingangs. Wenn er eingesetzt ist (Werksvoreinstellung), beträgt der Bereich 4-11 Volt. Wenn er entfernt wird, beträgt der Bereich 12-32 Volt. Diese Anpassung ist für Verstärker von Premium-Soundsystemen mit mehr als 50 W RMS-Ausgangsleistung erforderlich.

Wie kann ich zwischen Sound-Setups umschalten?

Drücken Sie den Control-Taster 1 Sekunde lang, um zwischen zwei Speicherplätzen umzuschalten (Standard: 1 und 2). Für alle 10 Speicherplätze verwenden Sie optionale Fernbedienungen wie DIRECTOR oder CONDUCTOR. Ein Geräte-Reset erfolgt durch 5-sekündiges Drücken der Taste.

Was bedeutet die Status-LED?

Grün: DSP bereit. Orange: Energiesparmodus aktiv. Rot: Schutzmodus (Über-/Unterspannung oder Überhitzung). Rot/grün langsam blinkend: keine Betriebssoftware; zum Update mit PC-Tool verbinden. Rot/grün schnell blinkend: ausgewählter Speicherplatz ist leer; laden Sie ein Setup über PC-Tool.

Kann ich ein Bluetooth-Modul mit dem DSP ULTRA S verwenden?

Ja, durch Installation einer optionalen HELIX Extension Card (HEC) wie dem Bluetooth® Audio Streaming Modul. Setzen Sie es nach Entfernen der Seitenabdeckung in den dafür vorgesehenen Steckplatz ein. Das Modul wird automatisch erkannt.

Warum ist der Remote-Eingang notwendig?

Der Remote-Eingang ist erforderlich, um den DSP einzuschalten, wenn Vorverstärker- oder Digitaleingänge verwendet werden (da die automatische Einschaltung über Highlevel nicht verfügbar ist). Schließen Sie ihn an den Remote-Ausgang der Headunit an. Der Remote-Ausgang des DSPs dient zur Steuerung externer Verstärker.

Was ist Virtual Channel Processing (VCP)?

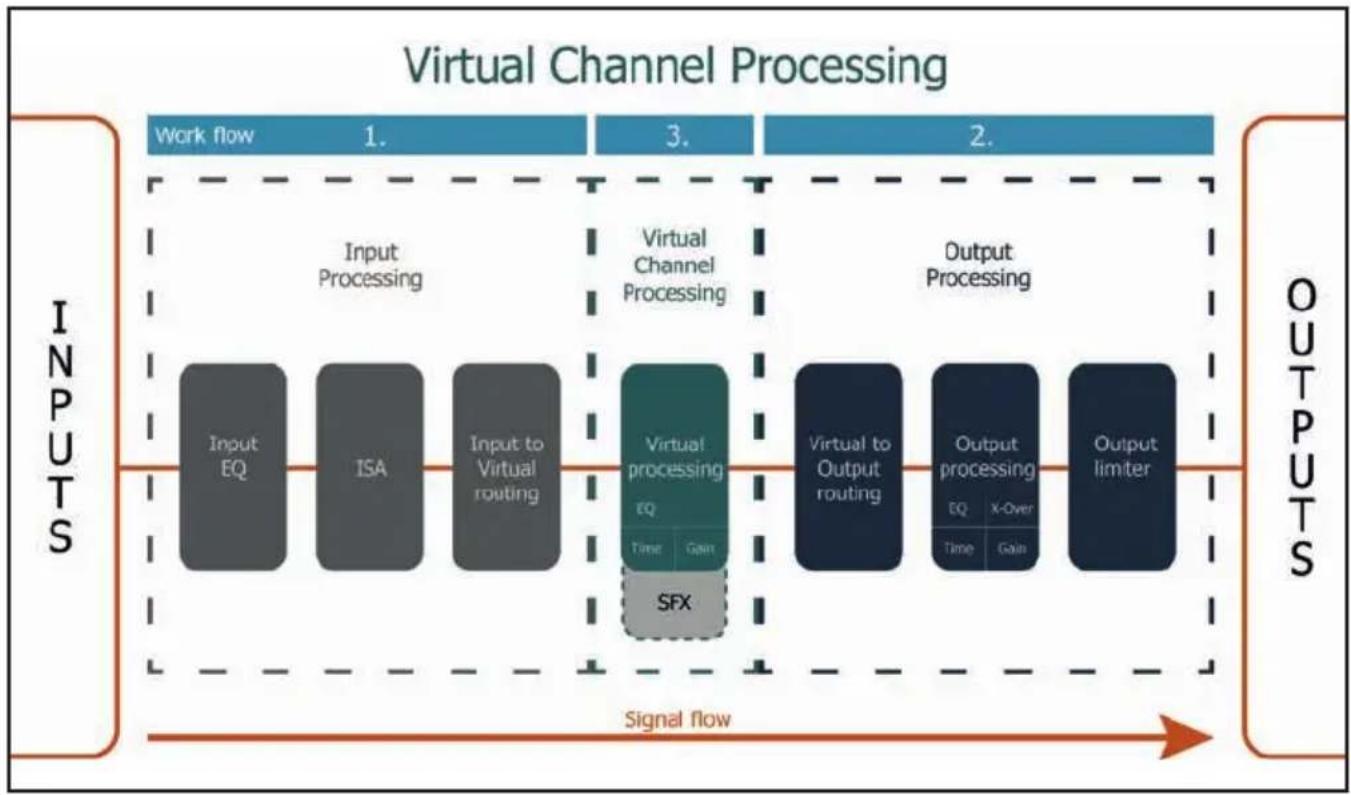

VCP fügt eine zusätzliche Ebene von 8 verarbeiteten virtuellen Kanälen zwischen Eingängen und Ausgängen hinzu. Es ermöglicht kanalübergreifende Gruppen-Equalizer, Mehrwege-Lautsprecherkonfiguration von DSP-Soundeffekten (SFX) und Funktionen wie Rear Attenuation. Aktivieren Sie es im DCM-Menü des DSP PC-Tools.

Wie verbinde ich eine digitale Quelle?

Verwenden Sie den Koaxial- (RCA) oder optischen Eingang (TOSLINK). Der optische Eingang akzeptiert 12-96 kHz, der Koaxialeingang 12-192 kHz. Das Signal wird automatisch an die interne 96-kHz-Abtastrate angepasst. Hinweis: Der Remote-Eingang muss zum Einschalten angeschlossen sein; digitale Signale enthalten keine Lautstärkeinformationen, verwenden Sie daher eine externe Fernbedienung, um volle Lautstärke zu vermeiden.

Was ist der Zweck des Ground-Lift-Schalters?

Er entkoppelt die Signalmasse von der Leistungsmasse, um Generatorgeräusche zu eliminieren. Drei Positionen: ISO (getrennt), GND (verbunden), 200Ω (über einen 200-Ohm-Widerstand verbunden). Zugriff durch Öffnen des Geräts.

Kann ich USB-Speichergeräte mit dem DSP verwenden?

Nein. Der USB-Eingang dient nur zum Anschluss an einen PC zur Konfiguration mit der DSP PC-Tool-Software. Schließen Sie keine USB-Speichergeräte an.

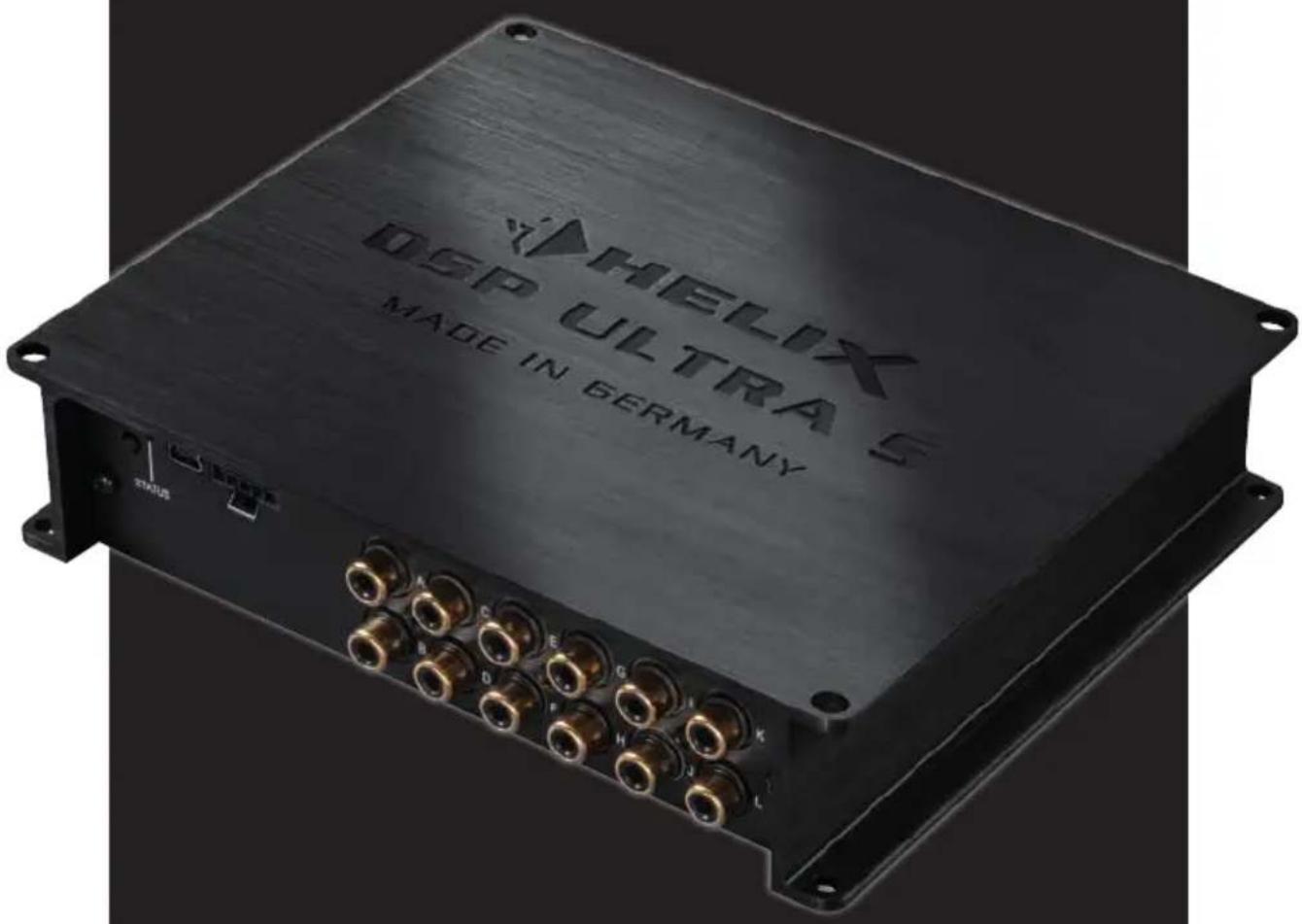

BEDIENUNGSANLEITUNG DSP ULTRA S Helix

High-Res 12-Kanal DSP

High-Res 12-channel DSP

User Manual

Bedienungsanleitung

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX-Signalprozessors.

Audiotec Fischer setzt mit dem HELIX DSP ULTRA S neue Maßstäbe im Bereich Signalprozessortechnik. Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Prozessor wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungensind.

Installieren Sie Ihren HELIX DSP ULTRA S an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Signalprozessor am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Signalprozessor professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des HELIX DSP ULTRA S Signalprozessors

Der Signalprozessor darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Signalprozessor und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Signalprozessors an die Stromversorgung des Fahrzeugs ausschließlich den beiliegenden Anschlussstecker!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

de

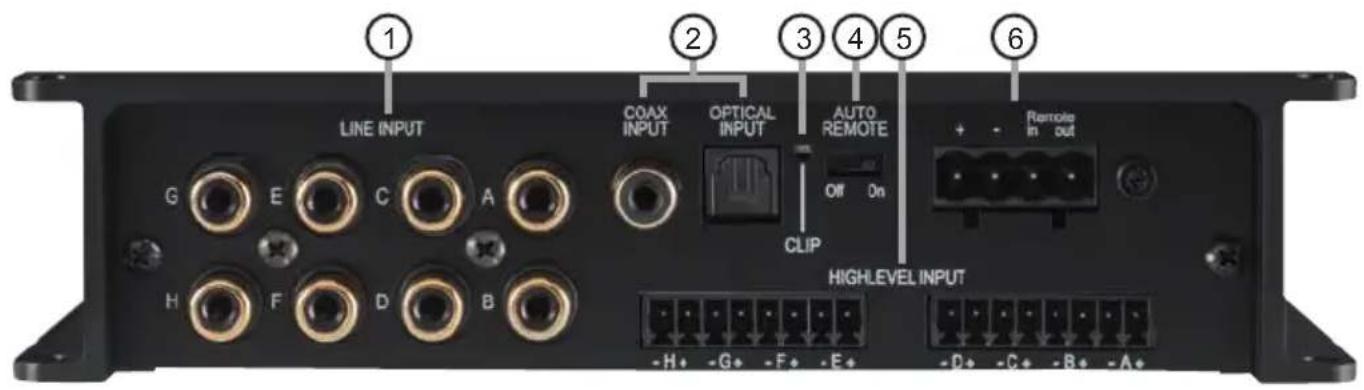

① Lowlevel-Vorverstärkereingänge

Seite 5, Punkt 2

② Digitaleingänge (Coaxial & Optical)

Seite 6, Punkt 4

③ Clipping LED

Seite 10, Punkt 1

④ Auto Remote-Schalter

Seite 6, Punkt 5

⑤ Highlevel-Lautsprechereingänge

Seite 6, Punkt 3

⑥ Anschluss Stromversorgung & Remote

Seite 7, Punkt 6

⑦ Control Taster

Seite 10, Punkt 2

⑧ USB Eingang

Seite 7, Punkt 7

⑨ SCP (Smart Control Port)

Seite 10, Punkt 4

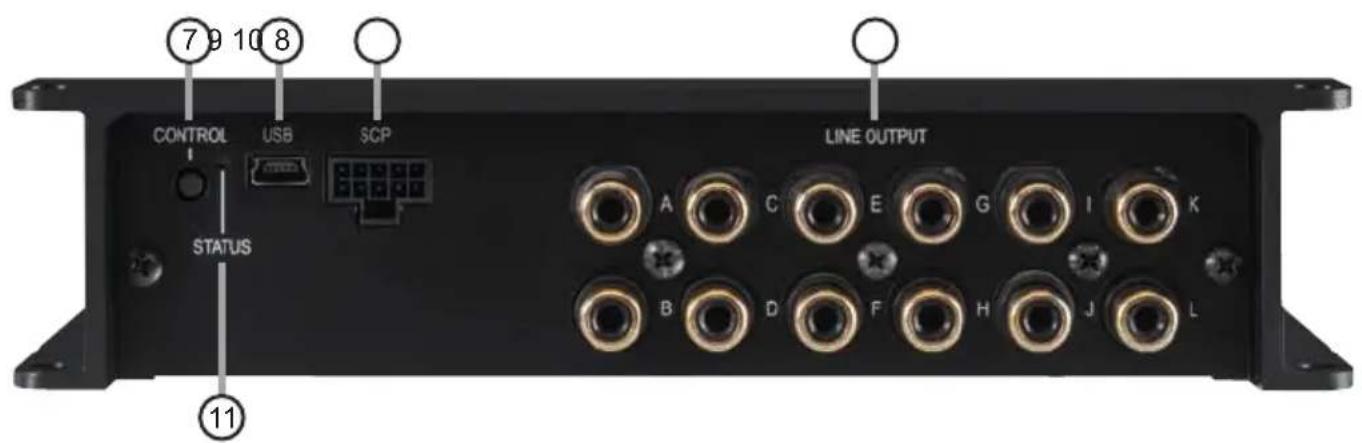

10 Vorverstärkerausgänge

Seite 9, Punkt 11

⑪ Status LED

Seite 10, Punkt 3

Konfigurieren Sie den HELIX DSP ULTRA S in der nachfolgenden Reihenfolge

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Konfiguration des „Load Jumpers“ für den Highlevel-Eingang

Bevor Sie die Konfiguration des „Load Jumpers“ ändern, beachten Sie bitte die folgenden Hinweise. Eine Änderung ist nur erforderlich, wenn Sie Geräte aus den folgenden Kategorien an die Highlevel-Eingänge anschließen:

- Premium Soundsystem-Verstärker mit mehr als 50 W RMS Ausgangsleistung

Für Standardanwendungen wie den Anschluss von:

• Original-Radios
• Aftermarket-Radios über Cinch-Kabel

ist eine Änderung nicht erforderlich. In diesem Fall können Sie direkt mit Punkt 2, „Anschluss der Vorverstärkereingänge“, fortfahren.

So ändern Sie die Einstellung des „Load Jumpers“:

a. Signalprozessor öffnen

Entfernen Sie das Seitenblech mit den Vorverstärkerausgängen (Line Output), indem Sie die fünf Kreuzschlitzschrauben lösen und das Bodenblech zur Seite aus dem Kühlkörper herausziehen.

b. Ausgangsspannung der Signalquelle ermitteln 2

Wir empfehlen, die maximale Ausgangsspannung mithilfe eines geeigneten Messgeräts zu ermitteln oder sich an Ihren autorisierten HELIX Fachhändler zu wenden. Wenn Sie unsicher sind, empfehlen wir, den „Load Jumper“ zu entfernen, um mögliche Schäden am Gerät zu vermeiden.

c. „Load Jumper“ entfernen / gesteckt lassen

Zum Entfernen ziehen sie den Jumper einfach nach oben hin ab, siehe Abbildung 2.

Übersicht „Load Jumper“ Konfiguration:

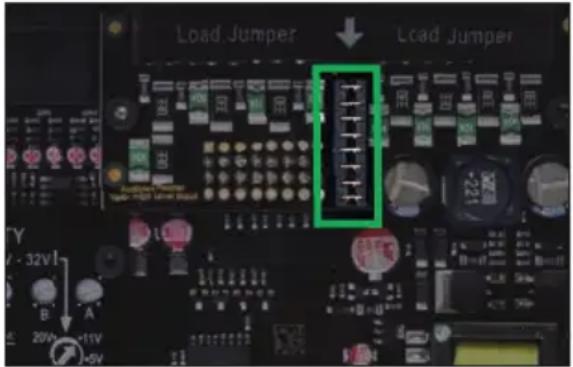

„Load Jumper“ gesteckt (werkseitig / siehe Abb. 1):

Wertebereich: Highlevel 4 - 11 Volt

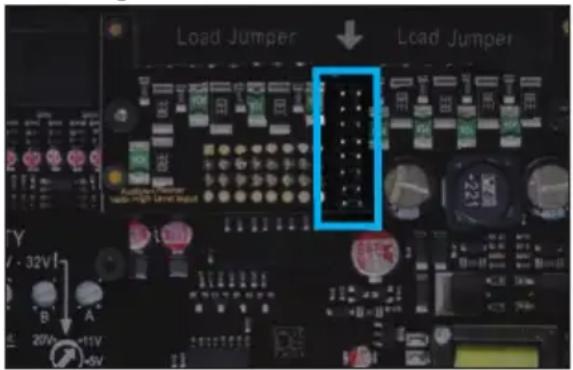

„Load Jumper“ entfernt (siehe Abb.2):

Wertebereich: Highlevel 12 - 32 Volt

Abbildung 1:

Abbildung 2:

d. Signalprozessor wieder zusammen- bauen

2. Anschluss der Vorverstärkereingänge

Die acht Vorverstärkereingänge (Line Input) können mit entsprechenden Kabeln an die RCA/Cinch-Ausgänge des Werksbzw. Nachrüstradios angeschlossen werden. Im Signalprozessor lassen sich die Signaleingänge über die DSP PC-Tool Software frei den Vorverstärkerausgängen (Line Output) zuweisen. Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 4 Volte eingestellt. Es ist jedoch möglich, die Ein-

gangsempfindlichkeit im Geräteinneren optimal an die Signalquelle anzupassen ( siehe Seite 8, Punkt 8). Die Einschaltautomatik des Signalprozessors funktioniert bei den Vorverstärkereingängen nicht, so dass der Remote-Eingang (Seite 4, Punkt 6) zwingend belegt werden muss.

3. Anschluss der Highlevel-Lautsprechereingänge

Die acht Highlevel-Lautsprechereingänge können direkt mit den Lautsprecherausgängen des Werks- bzw. Nachrüstradios oder Werksverstärkers mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden.

Sollten Sie ein normales Werksradio anschließen, empfehlen wir folgende Kanalbelegung: Kanal A = Vorne links

Kanal B = Vorne rechts

Kanal D = Hinten rechts

Dabei müssen nicht zwingend alle Eingänge belegt werden. Werden nur zwei Kanäle belegt, empfehlen wir die Kanäle A und B zu verwenden. Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen oder mehrere Anschlüsse verpolen, kann dadurch die Funktion des Signalprozessors beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang nicht belegt werden, da sich der Signalprozessor automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

Die Eingangsempfindlichkeit ist für alle Kanäle ab Werk auf 11 Volt voreingestellt. Es ist jedoch möglich, die Eingangsempfindlichkeit im Geräteinneren optimal an die Signalquelle anzupassen (siehe Seite 8, Punkt 8).

Achtung: Verwenden Sie zum Anschluss ausschließlich die mitgelieferten Stecker mit integrierten Schraubklemmen.

4. Anschluss einer digitalen Signalquelle im SPDIF Format

Sofern Sie über eine Signalquelle mit koaxialem oder optischem Digitalausgang verfügen, kann diese an den Signalprozessor angeschlossen werden. Die Abtastrate (Sampling Rate) muss zwischen 12 - 96 kHz für den optischen Eingang (Optical Input) und 12 -

192 kHz für den Koaxialeingang (Coax Input) liegen. Das Eingangssignal wird automatisch an die interne Abtastrate angepasst. Werkseitig ist der optische Digitaleingang aktiviert und die manuelle Einschaltung des Eingangs über eine optionale Fernbedienung konfiguriert. Möchten Sie den Eingang automatisch, bei Anliegen eines Audiosignals, aktivieren, können Sie dies in der DSP PC-Tool Software unter dem Menüpunkt Signalmanagement im DCM konfigurieren. Die Einschaltautomatik des Signalprozessors funktioniert bei Verwendung eines Digitaleingangs nicht, so dass der Remote-Eingang (Seite 4, Punkt 6) zwingend belegt werden muss.

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an den Signalausgängen des HELIX DSP ULTRA S der volle Pegel anliegt und die angeschlossenen Verstärker voll ausgesteuert werden. Dies kann im Extremfall die Lautsprecher zerstören. Wir raten deshalb dringend dazu, eine optionale Fernbedienung zur Einstellung der Lautstärke der digitalen Signaleingänge zu verwenden!

Hinweis: Der HELIX DSP ULTRA S kann nur unkomprimierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 12 kHz und 96 kHz / 192 kHz verarbeiten. Es können keine MP3- oder Dolby-codierten Daten verarbeitet werden, sondern ausschließlich Stereosignale.

5. Konfiguration des Remote-Eingangs

Die Einschaltung des HELIX DSP ULTRA S erfolgt automatisch bei Ansteuerung über die Highlevel-Lautsprechereingänge (High-level Input) oder sobald ein Remote-Signal am Remote-Eingang (Remote in) anliegt. Mit Hilfe des „Auto Remote“-Schalters (Seite 4, Punkt 4) kann die automatische Einschaltung deaktiviert werden. Dies sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Signalprozessorskommt.

On: Einschaltung über Highlevel-Lautsprechereingang aktiviert (Werkseinstellung).

Off: Einschaltung über Highlevel-Lautsprechereingang deaktiviert.

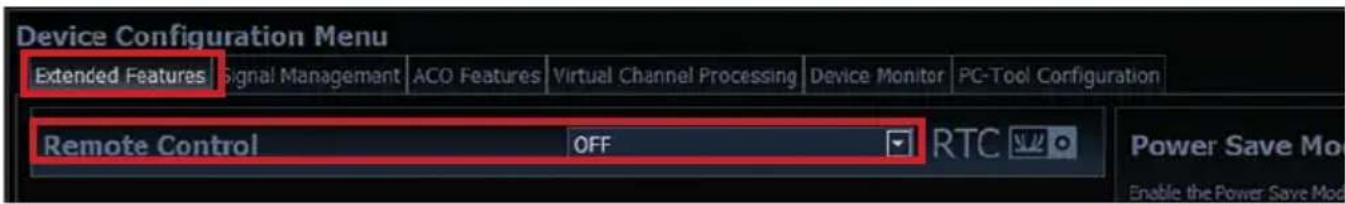

Hinweis: Wird die automatische Einschaltung des Signalprozessors deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Highlevel-Lautsprecher eingang ist dann nicht mehr möglich.

6. Anschluss der Stromversorgung & Remote Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Schließen Sie die Stromversorgung ausschließlich über den mitgelieferten Stecker mit integrierten Schraubklemmen an. Achten Sie unbedingt auf eine korrekte Polarität.

±: Anschluss für die Plusleitung. Das +12 V Versorgungskabel ist entweder direkt an den Pluspol der Batterie oder an einen Stromverteiler anzuschließen, der mit dem Pluspol der Batterie verbunden ist.

Die Stromaufnahme des HELIX DSP ULTRAS ist mit ca. 550 mA zwar sehr gering, trotzdem sollten Kabel mit mind. 1 mm² Querschnitt für die Spannungsversorgung verwendet werden.

=: Anschluss für die Masseleitung. Das Massekabel muss an einer nicht isolierten Stelle mit dem Kfz-Chassis verbunden werden. Der Kabelquerschnitt sollte den gleichen Durchmesser wie die Plusleitung haben. Ein nicht ausreichender Massekontakt führt zu unerwünschten Störgeräuschen und Fehlfunktionen.

Remote in: Der Remote-Eingang dient zum Einschalten des DSP ULTRA S, wenn die Vor verstärker-Eingänge oder die Digitaleingänge genutzt werden.

Sofern die am Highlevel-Eingang angeschlossene Signalquelle die automatische Einschaltung nicht aktiviert oder der Signalprozessor bewusst nur über ein Remote-Signal ein- und ausgeschaltet werden soll, muss dieser Eingang belegt werden. Dazu muss der Remote-Eingang des DSPs mit dem Remote-Ausgang des Radios / der Head Unit verbunden werden. Somit wird der Signalprozessor über das Radio ein- und ausgeschaltet. Es wird dringend davon abgeraten, den Remote-Eingang des Signalprozessors über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche

beim Ein- und Ausschalten zu vermeiden.

Hinweis: Dieser Eingang muss nicht belegt werden, wenn der Highlevel-Lautsprechereingang (Highlevel Input) benutzt wird. Wie Sie die automatische Einschaltung über den Highlevel-Lautsprechereingang deaktivieren können, ist auf Seite 6 unter Punkt 5 „Konfiguration des Remote-Eingangs“ nachzulesen.

Remote out: Der Remote-Ausgang dient zum prozessorgesteuerten Einschalten der am Line Output angeschlossenen Verstärker. Verbinden Sie dazu den Remote-Ausgang des DSPs mit den Remote-Eingängen Ihrer Verstärker, um diese über den DSP störungsfrei ein- und auszuschalten.

Dieser Ausgang aktiviert sich automatisch, sobald der Bootvorgang des DSP abgeschlossen ist. Zudem wird dieser Ausgang bei aktiviertem „Power Save Mode“ und bei Betriebssoftware-Updates abgeschaltet.

WICHTIG: Verwenden Sie niemals ein anderes Signal als den Remote-Ausgang, um angeschlossene Verstärker einzuschalten!

7. Anschluss an den Computer & Einschalten

Mit Hilfe des USB Eingangs kann der DSP ULTRA S über das beiliegende Kabel mit dem Computer verbunden und anschließend über das DSP PC-Tool konfiguriert werden.

Hinweis: Es können keine USB Speichermedien an den Signalprozessor angeschlossen werden.

Bevor Sie den Signalprozessor das erste Mal an einen Computer anschließen, gehen Sie auf unsere Homepage und laden die aktuellste Software Version des DSP PC-Tools herunter. Es ist ratsam, regelmäßig nach Updates der Software zu schauen, damit das Gerät immer auf dem aktuellsten Stand ist.

Die Software sowie eine umfangreiche Knowledge Base finden Sie auf www.audiotec-fischer.com.

Es wird dringend empfohlen, die DSP PC-Tool Knowledge Base vor der ersten Benutzung durchzulesen, um Komplikationen und Fehler zu vermeiden.

Wichtig: Stellen Sie sicher, dass der DSP ULTRA S bei der ersten Installation der Software noch nicht am PC angeschlossen ist. Verbinden Sie diesen erst, wenn die Soft-

ware samt der USB-Treiber vollständig installiert ist.

Im folgenden Abschnitt lesen Sie die wichtigsten Schritte zum Anschluss und der ersten Inbetriebnahme:

1. Laden Sie die DSP PC-Tool Software unter www.audiotec-fischer.com herunter und installieren diese auf ihrem Computer.
2. Schließen Sie danach den Signalprozessor mit dem beiliegenden USB-Kabel an den Computer an. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater.
3. Schalten Sie erst den DSP ULTRA S ein und starten Sie anschließend die Software. Sofern die Betriebssoftware des Signalprozessors nicht mehr aktuell ist, wird diese automatisch aktualisiert.

8. Einstellung der Eingangsempfindlichkeit der analogen Signaleingänge

ACHTUNG: Es ist zwingend notwendig, die Eingangsempfindlichkeit des DSP ULTRA S an die Signalquelle anzupassen, um eine bestmögliche Signalqualität zu garantieren und Schäden am Signalprozessor zu vermeiden. Bei Nutzung des Highlevel-Eingangs als Signaleingang ist es zuvor zwingend notwendig, dessen „Load Jumper“ zu konfigurieren (siehe Seite 5, Punkt 1).

Um die Eingangsempfindlichkeit ändern zu können, muss das Gerät, wie auf Seite 5 unter Punkt 1 beschrieben, geöffnet werden.

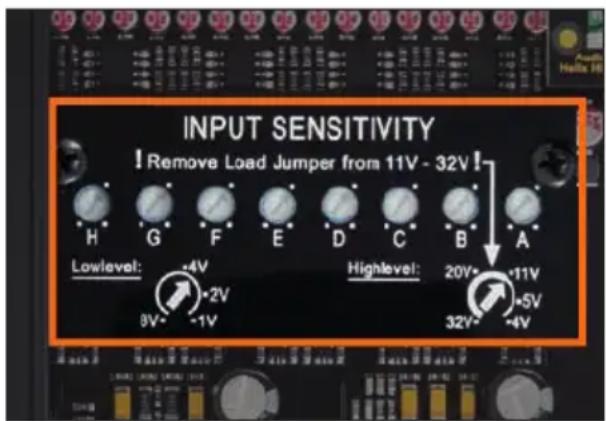

Anschließend können sie mit Hilfe der acht Drehregler (siehe Markierung im nachfolgenden Bild) die Empfindlichkeit für jeden Kanal einzeln justieren.

Die Einstellung beeinflusst die Highlevel- und Vorverstärker-Signaleingänge.

Die Regelbereiche sind:

Highlevel: 4 - 32 Volt

Werkseitig ist die Eingangsempfindlichkeit auf 11 Volt (Highlevel) bzw. 3 Volt (Line Input / Cinch) voreingestellt. Dies ist in nahezu allen Fällen bereits die optimale Einstellung.

Sollte die Signalquelle eine niedrigere Ausgangsspannung liefern, kann die Eingangsempfindlichkeit stufenlos angehoben werden. Sofern Ihre Signalquelle eine höhere Ausgangsspannung liefert, beispielsweise im Falle eines vorgeschalteten OEM / Werksverstärkers, muss die Eingangsempfindlichkeit zwingend abgesenkt und die korrekte Konfiguration des „Load Jumpers“ überprüft werden (Seite 5, Punkt 1).

Sollten Sie sich bzgl. der Ausgangsspannung Ihrer Signalquelle nicht sicher sein, kontaktieren Sie Ihren HELIX Fachhändler.

Die Clipping LED (siehe Seite 4, Punkt 3) des DSP ULTRA S dient dabei als Kontrollinstrument.

Zur Einstellung gehen Sie bitte wie folgt vor (Die Einstellung geht leichter vonstatten, wenn Sie die Eingangskanäle nacheinander anschließen und einstellen):

1. Schließen Sie während dieser Prozedur keinen Verstärker an die Ausgänge des Signalprozessors.
2. Schalten Sie den Signalprozessor ein.
3. Drehen Sie die Lautstärke Ihres Radios auf 90 % der Gesamtlautstärke und spielen Sie ein geeignetes Testsignal, z.B. das spezielle, einzigartige „Input Gain Setup“ Signal aus dem Testsignale Ordner des DSP PC-Tools, (Vollaussteuerung 0 dB) ab.

4. Sollte die Clipping LED bereits leuchten, verringern Sie mit Hilfe des entsprechenden Drehreglers die Eingangsempfindlichkeit des jeweiligen Kanals, bis die Clipping LED erlischt.

5. Erhöhen Sie die Eingangsempfindlichkeit durch Rechtsdrehung bis die Clipping LED aufleuchtet. Drehen Sie nun den Drehregler gegen den Uhrzeigersinn bis die Clipping LED wieder erlischt.

6. Wiederholen Sie diesen Vorgang für jeden genutzten Signaleingang.

WICHTIG: Der „Load Jumper“ muss auf jeden Fall zuerst umkonfiguriert werden, bevor die Eingangsempfindlichkeit eines Kanals auf Werte > 11 Volt eingestellt wird. (siehe Seite 5, Punkt 1). Eine Missachtung kann zu Schäden am Prozessor führen.

9. Konfiguration des DSPs

Es wird dringend empfohlen, vor der ersten Inbetriebnahme des Soundsystems die grundlegenden Einstellungen im DSP mit Hilfe der DSP PC-Tool Software vorzunehmen.

Nun können Sie den Signalprozessor mithilfe der DSP PC-Tool Software frei konfigurieren. Nützliche Hinweise zur korrekten Einstellung entnehmen Sie unserer Knowledge Base, welche auf unserer Webseite bereit steht.

Achtung: Es wird dringend empfohlen, die Lautstärke am Radio auf Minimum zu drehen und an sämtliche Signalausgänge des DSP ULTRA S noch nichts anzuschließen.

Speziell bei Verwendung in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Lautsprecher.

10. Eingangssignal analysieren

Prüfen Sie nun mit Hilfe des Input Signal Analyzers (ISA) der DSP PC-Tool Software das Eingangssignal auf werkseitig eingestelltes Equalizing und Allpass-Filter. Informationen zum ISA finden Sie in der umfang-reichen Knowledge Base unserer Webseite www.audiotec-fischer.com.

Achtung: Es wird dringend empfohlen, vor der ersten Inbetriebnahme die Lautstärke an der Signalquelle auf Minimum zu drehen und an die Signalausgänge des DSP ULTRA S noch nichts anzuschließen, bis die grundlegenden Einstellungen im Signalprozessor vorgenommen wurden. Speziell bei Verwendung in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Lautsprecher.

11. Anschluss der Vorverstärkerausgänge

Die 12 Vorverstärkerausgänge (Line Output) können Sie nun mit entsprechenden Kabeln (RCA / Cinch-Kabel) mit den Vorverstärker- / Lowlevel- / Cinch-Eingängen der nachgeschalteten Verstärker verbinden. Die Ausgänge liefern eine maximale Ausgangsspannung von 8 Volt. Bei Verwendung einer dieser Ausgänge, ist es zwingend erforderlich, den Remote-Ausgang (Remote Out) zum Einschalten eines angeschlossenen Verstärkers zu verwenden, da ansonsten Störgeräusche auftreten können.

12. Sound Tuning

Nun können Sie Ihr Sound Setup erstellen. Informationen rund um das Sound Tuning finden Sie in unserer umfangreichen Knowledge Base auf audiotec-fischer.com oder kontaktieren Sie Ihren HELIX Fachhändler vor Ort.

13. Optional: Konfiguration der Masseanbindung

Beim HELIX DSP ULTRA S ist die Signalmasse galvanisch von der Bordnetzmasse getrennt. Dies ist in den meisten Fahrzeugen die beste Option, um Störgeräusche wie z.B. von der Lichtmaschine zu unterbinden.

Allerdings gibt es auch Fälle, wo die Massen direkt „hart“ oder über einen 200 Ohm Widerstand „weich“ verbunden werden müssen.

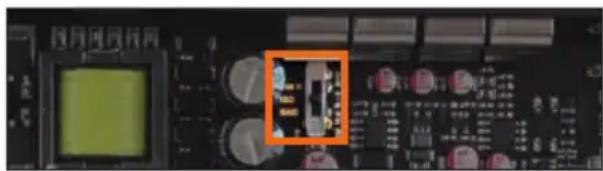

Um die Masseverbindung mit Hilfe des Masseschalters einstellen zu können, muss das Gerät wie auf Seite 5 unter Punkt 1 beschrieben geöffnet und der Masseschalter auf die entsprechende Position gestellt werden.

• Mittelstellung (ISO): Massen galvanisch getrennt.
• Linksanschlag (GND): Massen „hart“ zusammengeschaltet.
• Rechtsanschlag (200 Ω): Massen „weich“ gekoppelt.

1. Clipping LED

In der Regel ist die LED aus und leuchtet nur auf, wenn einer der Vorverstärker- oder High-level-Signaleingänge übersteuert wird.

On (rot): Einer der analogen Signaleingänge wird übersteuert. Senken Sie die Eingangsempfindlichkeit mit Hilfe der acht internen Drehregler, bis die LED erlischt. Wie Sie die Eingangsempfindlichkeit absenken, ist auf Seite 8 unter Punkt 8 nachzulesen.

Hinweis: Die LED hat keine Funktion bei Ansteuerung über einen der Digitaleingänge.

2. Control Taster

Der DSP ULTRA S bietet 10 interne Speicherplätze für Sound Setups. Mit Hilfe des Control Tasters lässt sich zwischen zwei Speicherplätzen umschalten. Diese können im DSP PC-Tool festgelegt werden. Zudem kann durch langes Drücken des Tasters ein Geräte-Reset durchgeführt werden.

1. Setup-Wechsel: Taster 1 Sek. drücken. Werkseitig sind die Speicherbereiche eins und zwei eingestellt. Der Umschaltvorgang wird durch einmaliges rotes Blinken der Status LED angezeigt. Alternativ kann zur Umschaltung die optionale Fernbedienung URC.3 verwendet werden. Um zwischen allen internen Speicherplätzen umschalten zu können, ist optionales Zubehör, wie z.B. die Fernbedienungen DIRECTOR und CONDUCTOR notwendig.

2. Geräte-Reset: Taster länger als 5 Sek. gedrückt halten. Durch ein Geräte-Reset wird der interne Speicher auf die Werkseinstellung zurückgesetzt! Dies wird durch ein durchgehendes rotes Leuchten und grünes schnelles Dauerblinken der Status LED angezeigt.

Achtung: Nach dem Resetten des Gerätes kann der DSP ULTRA S keine Audiosignale mehr wiedergeben, bis das Gerät mit Hilfe des DSP PC-Tools geupdated wurde.

3. Status LED

Die Status LED zeigt den Betriebszustand des Signalprozessors und dessen Speichers an. Grün: DSP eingeschaltet und betriebsbereit. Orange: Power Save Modus aktiv.

Rot: Protection Mode aktiv. Dieser kann unterschiedliche Ursachen haben. Der DSP ULTRA S ist mit Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Ist die Sicherheitsschaltung der Temperaturüberwachung aktiv, wird der Remote-Ausgang sowie die Signalausgabe abgeschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Rot / grün langsam blinkend: Keine Betriebssoftware auf dem DSP installiert. Verbinden Sie den Signalprozessor mit der DSP PC-Tool Software und bestätigen Sie das automatische Update der Betriebssoftware. Die aktuellste Version des DSP PC-Tools finden Sie auf www.audiotec-fischer.com.

Rot / grün schnell blinkend: Aktuell ausgewählter Sound Setup-Speicherplatz ist leer. Ein neues DSP Setup muss über die DSP PC-Tool Software eingespielt werden oder schalten Sie auf einen Speicherplatz mit vorhandenem Sound Setup um.

4. SCP (Smart Control Port)

Dieser Multifunktionseingang dient zum Anschluss von HELIX Zubehörprodukten, wie beispielsweise einer Fernbedienung, mit deren Hilfe diverse Funktionen des Signalprozessors gesteuert werden können.

Die Funktionalität muss je nach Typ der Fernbedienung zuerst im „Device Configuration Menu“ der DSP PC-Tool Software oder an der Fernbedienung selbst konfiguriert werden.

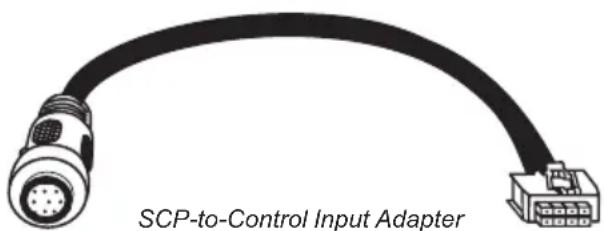

Achtung: Sofern das Zubehörprodukt keinen NanoFit Stecker besitzt, ist ein SCP-to-Control Input Adapter (Art-Nr. M141313) optional bei Ihrem Fachhändler erhältlich.

Beim HELIX DSP ULTRA S ist die Signalmasse galvanisch von der Bordnetzmasse getrennt. Dies ist in den meisten Fahrzeugen die beste Option, um Störgeräusche wie z.B. von der Lichtmaschine zu unterbinden. Allerdings gibt es auch Fälle, wo die Massen der Eingänge mit den Ausgängen direkt „hart“ oder über einen 200 Ohm Widerstand „weich“ verbunden werden müssen. Der Masseschalter hat drei Positionen:

ISO: Massen galvanisch getrennt.

GND: Massen „hart“ zusammengeschaltet.

200Ω: Massen „weich“ gekoppelt.

Wie Sie die Masseverbindung mit Hilfe des Masseschalters einstellen können ist auf Seite 9, Punkt 13 nachzulesen.

Der HELIX DSP ULTRA S bietet neben dem Standard Routing das Virtual Channel Processing (VCP), ein mehrstufiges Signalverarbeitungs-Konzept, welches die perfekte Konfiguration komplexer Soundsysteme ermöglicht und somit ganz neue Möglichkeiten des Klangtunings eröffnet.

Das VCP erweitert den bisherigen Umfang des Gerätes um eine neue Ebene an prozessierten Kanälen, welche sich zwischen den Ein- und Ausgängen befindet.

Insgesamt stehen acht zusätzliche prozessierte virtuelle Kanäle und 12 prozessierte Ausgangskanäle zur Verfügung.

Diese virtuelle Kanalebene bietet diverse Vorteile, gerade in komplexen Systemkonfigurationen.

Die Hauptvorteile dieses Konzeptes sind folgende:

• Ausgangskanalübergreifender Gruppen-Equalizer
• Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)
• Zusätzliche Funktionen wie Rear Attenuation

Weiterführende Informationen zum VCP und dessen Konfiguration finden Sie in unserer Knowledge Base auf www.audiotec-fischer.com.

Zur Konfiguration einer Subwoofer-Fernbedienung müssen im DSP PC-Tool bestimmte Einstellungen vorgenommen werden.

Zunächst muss die entsprechende Fernbedienung im Tab „Erweiterte Einstellungen“ im DCM Menü der DSP PC-Tool Software aktiviert und je nach Modell konfiguriert werden.

Bei nicht aktiviertem VCP ist die Subwoofer-Fernbedienung beim DSP ULTRA S fest den Ausgangskanälen K und L (Output Channels) zugeordnet. In diesem Fall ist es nicht entscheidend, welcher Ausgang in der IO-Routingmatrix mit „Subwoofer“ benannt wurde.

Im „Outputs“ Menü wird angezeigt, auf welche Ausgänge die SubRC (Subwoofer-Fernbedienung) wirkt:

Bei aktiviertem VCP hingegen wird die Subwoofer-Fernbedienung den Ausgangskanälen zugeordnet, welche im „Virtual to Output Routing“ mit einem der beiden virtuellen Subwoofer-Signalen versorgt werden („Subwoofer 1“ oder „Subwoofer 2“). Dies kann jede beliebige Kombination an Ausgangskanälen sein.

Im nachfolgenden Beispiel sind es die Vorverstärker-Ausgänge / Line Outputs K und L:

Hinweis: Bitte beachten Sie, dass den beiden virtuellen Subwoofer-Signalen „Subwoofer 1“ und / oder „Subwoofer 2“ zuvor in den anderen Routing-Matrizen ein Eingangssignal zugewiesen werden muss.

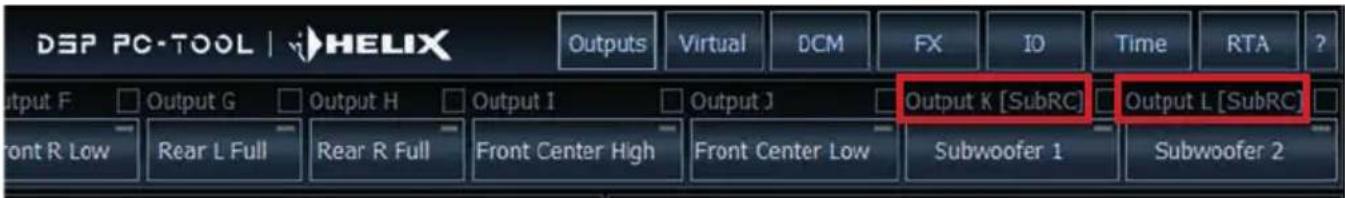

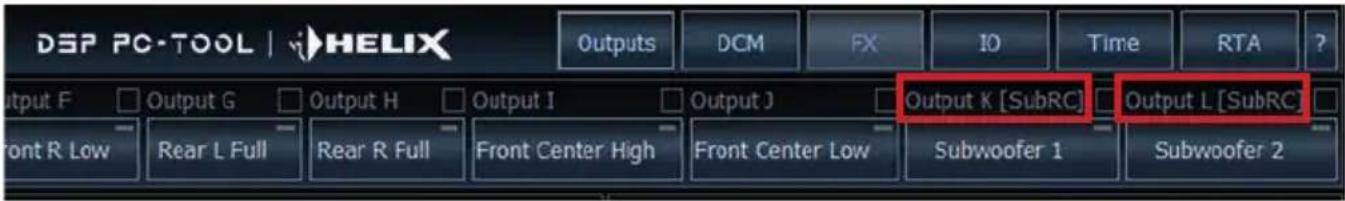

Anschließend wird die Subwoofer-Regelung auch im „Outputs“ Menü hinter der Kanalbezeichnung als [SubRC] angezeigt:

Neben den einzigartigen DSP-Sound effekten bietet die ACO-Plattform des DSP ULTRA S zusätzlich eine Vielzahl an System-Features.

Im DCM Menü der DSP PC-Tool Software können für einige dieser System-Features individuelle Einstellungen vorgenommen werden.

Hier kann die Verzögerungzeit, mit welcher der DSP ein- und ausgeschaltet werden soll, festgelegt werden. Werkseitig sind 0,2 Sekunden eingestellt. Eine Änderung der Verzögerungszeit sollte nur vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Signalprozessors kommt.

URC Setup Switch Configuration

Der ACO bietet Speicherplatz für zehn anstelle der üblichen zwei Sound Setups.

Mit Hilfe einer optional erhältlichen URC Fernbedienung oder des Control Tasters (siehe Seite 11) lässt sich zwischen zwei der zehn Sound-Setup Speicherplätze umschalten. Diese zwei Speicherplätze können in der „URC Setup Switch Configuration“ festgelegt werden. Werkseitig sind die Speicherbereiche eins und zwei ausgewählt. Um zwischen allen internen Speicherplätzen umschalten zu können, werden die optional erhältlichen Fernbedienungen DIRECTOR und CONDUCTOR empfohlen.

An dieser Stelle kann festgelegt werden, ob der Remote-Ausgang, der die angeschlossenen Verstärker ein- bzw. ausschaltet, während eines Sound-Setup-Wechselvorgangs kurzzeitig deaktiviert werden soll. Standardmäßig ist dieses Feature aktiviert (ON).

DAC Digital Filter Config

An dieser Stelle kann dem DA-Wandler des Moduls eine Filtercharakteristik zugeordnet werden. Die Einstellung sollte nach eigenen Präferenzen vorgenommen werden.

Der HELIX DSP ULTRA S kann durch die Montage einer HELIX Extension Card (HEC) um weitere Schnittstellen wie beispielsweise einem High Definition Bluetooth® Audio Streaming Modul, einer High Resolution Audio USB Soundkarte etc. erweitert werden.

Zur Montage einer HEC muss das Seitenblech des DSP ULTRA S demontiert und gegen das der HEC beiliegende Seitenblech ausgetauscht werden.

Achtung: Installieren Sie ausschließlich für den DSP ULTRA S vorgesehene HEC Module an der dafür vorgesehenen Position. Die Benutzung eines nicht für das Gerät spezifizierten HEC Moduls oder eine Installation an einer nicht dafür vorgesehenen Position im Gerät kann zu Schäden am HEC Modul, dem Signalprozessor, des Radios oder anderen angeschlossenen Geräten führen.

Im folgenden Abschnitt nun die wichtigsten Schritte zum Einbau und der ersten Inbetriebnahme eines HEC Moduls:

1. Ziehen Sie zunächst alle Steckverbindungen vom Gerät ab
2. Lösen Sie die fünf Kreuzschlitzschrauben des Seitenblechs der Geräteseite mit dem USB Eingang und entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite heraus.
4. Bereiten Sie das Modul für den Einbau in das Gerät vor. Informationen dazu entnehmen Sie bitte der Bedienungsanleitung des jeweiligen HEC Moduls.

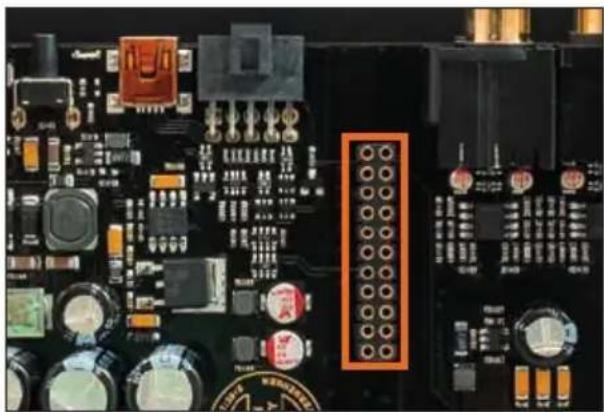

5. Stecken Sie das HEC Modul in den im Gerät vorgesehenen Sockel (siehe Markierung im nachfolgenden Bild).

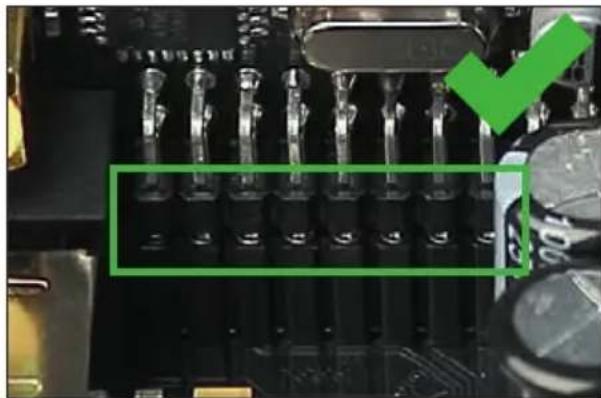

1. Achten Sie auf den richtigen Sitz des HEC Moduls und darauf, dass alle Kontaktstifte vollständig im Sockel stecken.

1. Schieben Sie das Bodenblech wieder seitlich in das Gehäuse des Signalprozessors. Anschließend befestigen Sie das neue, dem HEC Modul beiliegende Seitenblech mit den Kreuzschlitzschrauben.
2. Verschrauben Sie das HEC Modul mit dem Seitenblech. Genaue Informationen zur Befes tigung entnehmen Sie bitte der Bedienungsanleitung des jeweiligen Moduls.
3. Schließen Sie alle Steckverbindungen wieder an das Gerät an.
4. Schalten Sie den Signalprozessor ein. Das installierte HEC Modul wird nun automatisch vom Gerät erkannt und die Status LED des HEC Moduls leuchtet grün.
5. Das Modul kann nun in der DSP PC-Tool Software konfiguriert werden.

de

Eingänge	8 x Cinch
	8 x Highlevel-Lautsprechereingang
	1 x Optisch SPDIF-Format (12 - 96 kHz)
	1 x Koaxial SPDIF-Format (12 - 192 kHz)
	1 x Remote In
Eingangsempfindlichkeit	Cinch: 1 - 8 Volt
	Highlevel: 4 - 32 Volt
Ausgänge	12 x Cinch
	1 x Remote Out
Ausgangsspannung	8 Volt
Frequenzbereich	10 Hz - 44.000 Hz
DSP Auflösung	64 Bit
DSP Rechenleistung	2 x 295 MHz (2,4 Mrd. MAC Operationen/Sek.)
Abtastrate	96 kHz
DSP Typ	2 x Audio Signalprozessor
Signalwandler	A/D: Asahi Kasei 32 Bit
	D/A: Asahi Kasei 32 Bit
Signal- / Rauschabstand (A-bewertet)	Digitaleingang: 117 dB
	Analogeingang: 111 dB
Klirrfaktor (THD+N)	Digitaleingang: < 0,0004 %
	Analogeingang: < 0,0008 %
Intermodulationsverzerrungen	Digitaleingang: < 0,0015 %
	Analogeingang: < 0,003 %
Übersprechen	> 90 dB
Betriebsspannung	9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Leistungsaufnahme	DC 12 V = 1,1 A max.
Stromaufnahme	550 mA
Max. Remote-Ausgangsstrom	500 mA
Umgebungstemperaturbereich für den Betrieb	-40°C bis +70°C
Zusätzliche Features	HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter
Abmessungen (H x B x T)	40 x 177 x 170 mm

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind.

Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen.

de

Markenzeichen

Bluetooth®

Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.

Hinweise zur Entsorgung

Dieses Symbol bedeutet, dass das Produkt nicht über den Hausmüll entsorgt werden darf, sondern bei einer entsprechenden Sammelstelle zum Recycling abgegeben werden muss. Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt niemals mit dem normalen Hausmüll. Die ordnungsgemäße Entsorgung von Altgeräten trägt zur Vermeidung von Umwelt- und Gesundheitschäden bei.

Regulatorische Hinweise

Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Dieses Produkt ist mit einer UKCA-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb des Vereinigten Königreichs zertifiziert.

Dieses Produkt ist mit einer EAC-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Eurasian Customs Union zertifiziert.

Dear Customer,

Audiotec Fischer GmbH

Hünegräben 26 - 28 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com

Made in Germany

CEEAC UK CA
