Cine 30 - Stativ Sachtler - Kostenlose Bedienungsanleitung

Produkttyp	Stativ
Marke	Sachtler
Modell	Cine 30
Material	Carbonfaser
Schalengröße	75 mm
Tragfähigkeit	24 kg (53 lbs)
Gewicht	5,5 kg (12,1 lbs)
Maximale Höhe	156 cm (61,4 in)
Minimale Höhe	33 cm (13,0 in)
Zusammengeklappte Länge	82 cm (32,3 in)
Beinsegmente	3
Verschlussart	Drehverschluss
Spreizer	Mittelspreizer
Nivellierbasis	Integrierter 75 mm Kugelausgleich
Fußtyp	Gummifüße mit Spikes
Temperaturbereich	-40°C bis +60°C
Kompatibilität	Sachtler Flüssigköpfe mit 75 mm Schale
Garantie	5 Jahre (Hersteller)
Pflege	Mit feuchtem Tuch reinigen; vor Lagerung trocknen
Ersatzteile	Erhältlich über Sachtler Servicezentren

Häufig gestellte Fragen - Cine 30 Sachtler

Wie hoch ist die Tragfähigkeit des Sachtler Cine 30 Stativs?

Das Sachtler Cine 30 hat eine Tragfähigkeit von 24 kg (53 lbs).

Welche Schalengröße hat das Cine 30?

Es verwendet eine 75 mm Schale, kompatibel mit den meisten Sachtler Flüssigköpfen.

Ist das Sachtler Cine 30 aus Carbonfaser gefertigt?

Ja, die Beine sind aus Carbonfaser gefertigt, was es leicht und robust macht.

Wie reinige und pflege ich das Cine 30 Stativ?

Mit einem feuchten Tuch reinigen und gründlich trocknen. Lösungsmittel vermeiden. An einem trockenen Ort lagern. Drehverschlüsse regelmäßig überprüfen.

Welchen Höhenbereich hat das Cine 30?

Der Höhenbereich reicht von 33 cm (13,0 in) bis 156 cm (61,4 in).

Kann ich das Cine 30 mit einem Flüssigkopf einer anderen Marke verwenden?

Es ist für Köpfe mit einer 75 mm Schale ausgelegt. Für andere Größen können Adapter erforderlich sein.

Wird das Cine 30 mit einem Spreizer geliefert?

Ja, es enthält einen Mittelspreizer für zusätzliche Stabilität.

Wie tausche ich die Gummifüße gegen Spikes aus?

Die Gummifüße werden abgeschraubt, um ausziehbare Spikes für weichen Boden freizulegen.

Wie ist die Garantie für das Sachtler Cine 30?

Sachtler bietet eine 5-jährige Garantie gegen Herstellungsfehler.

Wo finde ich Ersatzteile für das Cine 30?

Ersatzteile sind weltweit über Sachtler autorisierte Servicezentren erhältlich.

BEDIENUNGSANLEITUNG Cine 30 Sachtler

1 Sicherheitshinweise .... 15 Allgemeine Sicherheit .... 15

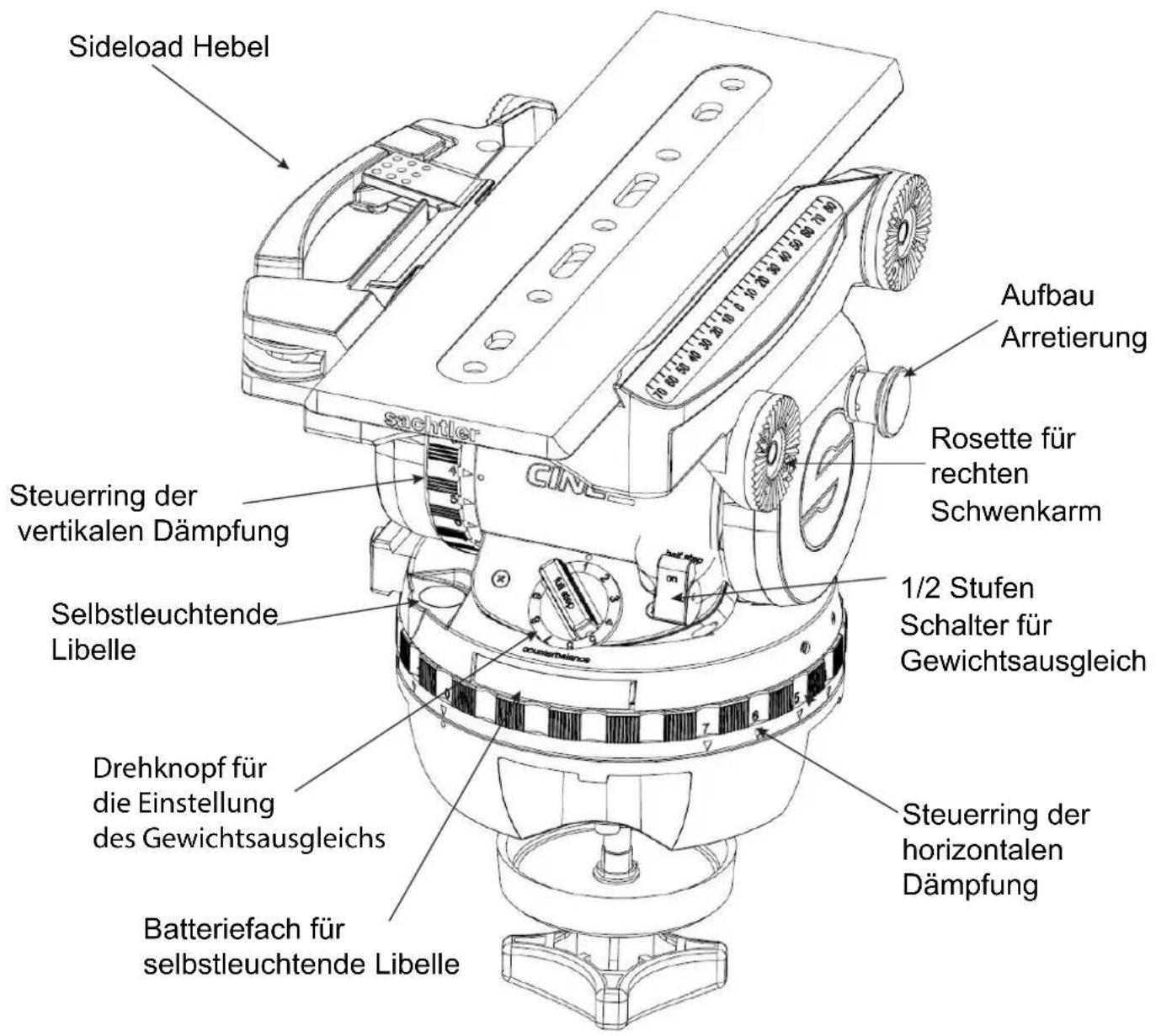

2 Bedienelemente 17

3 Betrieb 19

3.1 Schwenkarmverstellung 19
3.2 Nivellieren des Fluidkopfes 19
3.3 Entnehmen der Kameraplatte 19
3.4 Einsetzen der Kamera 20

3.5 Entnehmen der Kamera 20
3.6 Zentrieren der Kamera 21
3.7 Einstellen der Kamerabalance 21
3.8 Einstellen der Dämpfung 21
3.9 Bremsen 21
3.10 Sucherlupenstütze 21
3.11 Austausch der Batterien 21
3.12 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen 22

4 Technische Daten 23
5 Das Baukastensystem 24

5.1 Umbau des Cine 30 auf Balanceplatte 24
5.2 Umbau des Cine 30 auf Flachboden 24

6 Gewährleistung 25

General Notices 26

Allgemeine Sicherheit

Wichtige informationen zur sicheren Installation und zum Betrieb dieses Produkts. Lesen Sie diese information, bevor Sie das Produkt in Betrieb nehmen. Beachten Sie zur Ihrer persönlichen Sicherheit diese Anweisungen.

Bedienen Sie das Produkt nicht, wenn Sie nicht wissen, wie Sie es sicher verwenden können.

Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

In dieser Anleitung verwendete Warnsymbole

Die in dieser Anleitung verwendeten Sicherheitshinweise müssen befolgt werden, um mögliche Verletzungen und Schäden am Produkt zu vermeiden.

⚠️ Warnung: Wenn die Gefahr besteht, dass Personen verletzt werden oder andere Personen zu Schaden kommen, wird dies durch das Wort "Warnung" gekennzeichnet.

⚠ Vorsicht: Wenn die Gefahr besteht, dass das Produkt, die zugehörige Ausrüstung, der Prozess oder die Umgebung beschädigt werden können, wird dies durch das Wort "Vorsicht" gekennzeichnet.

⚠️ Warnung: Quetschstelle, Verletzzungen an Fingern oder Händen, Vorsicht.

Gesundheit und Sicherheit

⚠ Gefahr von Personenschäden oder Verletzungen: das Personal muss umfassend geschult sein und sich an die korrekten Bedienungs-, Gesundheits- und Sicherheitsvorschriften halten. Es liegt in der Verantwortung der örtlichen Organisation, jederzeit sichere Arbeitsmethoden durchzusetzen.

Montage und Installation

⚠️ Warnung: Montieren Sie keinen Kopf auf ein Stativ, das für das Gewicht von Kamera und Kopf nicht zugelassen ist.

⚠️ Warnung: Halten Sie ihre Finger nicht zwischen die Plattform und das Gehäuse des Fluidkopfes.

⚠ Vorsicht: Halten Sie die Kamera sicher fest, wenn Sie den Fluidkopf montieren oder demontieren und wenn Sie die Höhe oder die Standfläche des Stativs verändern

⚠ Vorsicht: Verwenden Sie den Schwenkarm nicht zum Anheben oder Transportieren des Stativs oder Fluidkopfes.

⚠ Vorsicht: Befestigen Sie keine schweren Gegenstände an dem Schwenkarm.

⚠ Vorsicht: Nehmen Sie die Kamera vor dem Transport immer ab.

Wartung

⚠ Vorsicht: Der Einbau von nicht zugelassenen Teilen und/oder Zubehör oder die Wartung durch nicht zugelassenes Personal kann die Sicherheit des Produkts beeinträchtigen. Außerdem kann dadurch die Gewährleistung erlöschen.

⚠ Vorsicht: Verwenden Sie beim Auswechseln der Batterie nur den gleichen oder einen gleichwertigen Batterietyp, der für die Verwendung mit diesem Produkt empfohlen wird

Allgemein

⚠ Vorsicht: Bei aufgesetzter Kamera darf die Klemmschale des Fluidkopfes nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde.
⚠ Vorsicht: Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist.
⚠ Vorsicht: Der sideload Hebel zum Arretieren der Kameraplatte darf nicht zum Tragen des Kopfes mit montierter Kamera benutzt werden.

Abb.1

Abb.2

3.1 Schwenkarmverstellung

Lösen Sie den schwarzen Klemmhebel des Schwenkarms und bringen Sie den Schwenkarm in die gewünschte Position. Schließen Sie den Klemmhebel des Schwenkarms. Für den Transport kann der Schwenkarm an die Stativbeine geschwenkt werden.

Achtung: Lösen Sie den Klemmhebel des Schwenkarms weit genug. Die Zahnkränze der Schwenkarmanlenkung sollten beim Verstellen kein Rattern verursachen. Achten Sie darauf, daß beim Klemmen des Schwenkarms die Verzahnungen ineinander greifen.

3.2 Nivellieren des Fluidkopfes

Der Fluidkopf verfügt über eine Libelle, um das Nivellieren zu erleichtern.

Schließen Sie die Vertikalbremse des Fluidkopfes und sichern Sie die Kamera mit einer Hand.

Lösen Sie die Klemmschale des Fluidkopfes und richten Sie den Kopf so aus, daß die Luftblase der Libelle im schwarzen Kreis steht. Die Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Fluidkopf verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht nivellieren zu können.

Durch kräftiges Antippen der Libelle wird die Beleuchtungaktiviert. Die Libelle leuchtet bis zu 45 Sekunden.

3.3 Entnehmen der Kameraplatte

• Fassen Sie die Kameraplatte mit einer Hand.
• Drücken sie den roten Sperrknopf.
• Öffnen Sie den Sideload Hebel bis zum Anschlag (ca. 180°).
• Drücken Sie die Rastklaue nach unten.
• Entnehmen Sie die Kameraplatte.

3.4 Einsetzen der Kamera

Abb. 3

Befestigen Sie die Kameraplatte ungefähr im Schwerpunkt der Kamera.

• Stellen Sie den Drehknopf des Gewichtsausgleichs auf Position 9.
• Schließen Sie die Horizontalbremse und öffnen Sie die Vertikalbremse.
• Achten Sie darauf, daß die Federn des Gewichtsausgleiches einrasten, indem Sie den Kopf durch die Horizontale neigen (hörbares Einrasten).
• Blockieren Sie den Fluidkopf mit der Aufbau- Arretierung. Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Die grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau- Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich nicht mehr neigen).
• Setzen Sie die Kameraplatte schräg in die Schwalbenschwanzführung am Fluidkopf ein.
• Drücken sie nun die Kamera(platte) flach auf den Fluidkopf. Dabei wir die Rastklaue herunter gedrückt und rastet automatisch ein.
  • Die Kamera(platte) ist nun gegen Herausfallen gesichert
• Schließen Sie den Sideload-Hebel, bis der rote Sperrknopf eingerastet ist.

Hinweis: Einstellen der Klemmkraft

Es gibt eine Reihe von Kameraplatten mit den gleichen Abmessungen von anderen Herstellern (z. B. O'Connor, ARRI, ...) Diese Kameraplatten können auch mit dem Cine 30 benutzt werden. Aufgrund von Herstelltoleranzen kann es jedoch notwendig werden, die Klemmkraft neu einzustellen. Dazu drehen Sie die Inbusschraube im Sideload-Hebel (siehe Bild) im Uhrzeigersinn, um die Klemmkraft zu erhöhen, gegen den Uhrzeigersinn, um die Klemmkraft abzuschwächen.

3.5 Entnehmen der Kamera

- Blockieren Sie den Fluidkopf mit der Aufbau- Arretierung. Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Die grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich nicht mehr neigen.)

• Fassen Sie die Kamera mit der einen Hand.

- Drücken Sie den roten Sperrknopf.

- Öffnen Sie den Sideload Hebel bis zum Anschlag (ca. 180°).

- Drücken Sie die Rastklaue herunter.

- Entnehmen Sie die Kamera

3.6 Zentrieren der Kamera

• Halten Sie den Kopf mittels Schwenkarm fest.
• Bei geschlossener Horizontalbremse und geöffneter Vertikalbremse lösen Sie nun die Aufbau-Arretierung durch Herausziehen des roten Knopfes und Drehung um 90°. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.)
  • Drehen Sie den vertikalen Steuerring auf Position 0
• Drehen Sie den Knopf für den Gewichtsausgleich auf Stufe 1. Halten Sie dabei weiterhin die Kamera fest.
• Bringen Sie den Schalter für die Einstellung des Traglastbereichs (Kopfvorderseite) auf die Stellung „low“.
• Drücken Sie den roten Sperrknopf.
• Öffnen Sie den Sideload Hebel um ca. 90°.
• Um die korrekte Kamerabalance zu erhalten, muß der Kameraschwerpunkt über die vertikale Drehachse des Fluidkopfes gebracht werden. Schieben Sie die Kamera nach vorne bei Hecklastigkeit und zurück bei Frontlastigkeit. Die Kamera sollte horizontal stehenbleiben.
• Klemmen Sie die Kamera(platte), indem Sie den Sideload Hebel vollständig schließen. Der rote Sperrknopf muß einrasten.

Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, befestigen Sie die Kameraplatte an einer anderen Position an der Kamera..

3.7 Einstellen der Kamerabalance

• Halten Sie die Kamera mittels Schwenkarm.
• Öffnen Sie die vertikale Bremse.
• Lösen Sie die Aufbau-Arretierung.
• Schalten Sie den Drehknopf des Gewichtsausgleichs schrittweise nach unten.
• Testen Sie nach jeder Stufe, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern.
• Mit dem „Half-Step“-Schalter haben Sie die Möglichkeit, Zwischenstufen zu wählen, z. B. 1½, 2½, 3½, etc.
• Die Traglastbereich Schaltung an der Vorderseite des Kopfes bestimmt den Traglastbereich des Fluidkopfes: Low entspricht ca 3 - 30 kg; High entspricht ca 8 - 35 kg.

Bitte beachten: Das Verringern der Ausgleichskraft wird in jeder Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein).

3.8 Einstellen der Dämpfung

Der Fluidkopf verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung.

Durch Drehen an den Steuerringen wird die gewünschte Dämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Die Einstellung darf nur auf eine volle Raststellung erfolgen. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

Befinden sich die Steuerringe auf gleichem Index (z.B. "3"), dann ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

3.9 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.10 Sucherlupenstütze

Der Fluidkopf hat eine Schnittstelle zur Montage eines Sucherlupen-Stützsystemes.

3.11 Austausch der Batterien

Im Batteriefach befinden sich handelsüblichen Knopfzellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o. ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der "plus" und "minus" Kennzeichnung des Batteriefaches eingelegt werden. Ein Satz Batterien reicht für ca. 2000 Beleuchtungsvorgänge.

3.12 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe über die lange Lebensdauer des Fluidkopfes zu erhalten, sollten vor und nach Gebrauch des Fluidkopfes beide Steuerringe von Stellung „0“ bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

Traglastbereich gesamt:	3 kg bis 35 kg @125 mm cog.
Stellung „low“:	3 kg bis 30 kg @125 mm cog.
Stellung „high“:	8 kg bis 35 kg @125 mm cog.
Anzahl der Stufen des Gewichtsausgleichs:	18
Verschiebeweg der Kameraplatte: 150 mm
Dämpfungsstufen: je 7 horizontal, vertikal und 0
Neigebereich: +90° / -75°
Schwenkbereich: 360°
Temperaturbereich: - 40°C bis 60°C
Eigengewicht: 6,7 kg
Max. Last: 35 kg
Kameraanschluß: Sideload Verschlußmechanismus
Stativanschluß: 150 mm Halbkugel / Flachboden
Schwenkarm: ausziehbar mit Befestigungsdurchmesser 18 / 22 /36mm, Länge 350 - 520 mm
Batterien: 3 Stück 625 U oder LR9 für beleuchtete Libelle

Nachfolgend beschriebene Modifikationen können durchgeführt werden.

• Umbau des Cine 30 auf andere Balanceplatte
  • Umbau des Cine 30 auf Flachboden
  • Umbau Cine 30 auf Mitchellanschluß

5.1 Umbau des Cine 30 auf Balanceplatte

Auf den Cine 30 kann anstelle der Sideload Plattform ein Video 25 EFP Aufbau (Kameraplatte 35) montiert werden. Ebenso kann auf einen Video 25 Plus (ab Fertigungsdatum April 2006) ein Sideload Aufbau Video 25 Plus montiert werden.

5.2 Umbau des Cine 30 auf Flachboden

Stellen Sie den Cine 30 auf den Kopf, so daß die Unterseite sichtbar wird.

Neben dem Mittelbolzen sehen Sie vier Inbusschrauben. Diese werden gelöst, bis das ganze Adapterstück mit Bolzen entnommen werden kann.

Der Cine 30 kann jetzt auf Flachbodenstative und Pedestale mit 4-Loch Flachboden direkt aufgesetzt werden. Allein für Quickfixanschlüsse und alle Sachtler Pedestale mit Quickfix muß die Multi Disc aus dem Zubehörprogramm verwendet werden. Sie wird am 4-Loch Flachboden am Kopf befestigt.

Der Gewährleistungsanspruch erlischt, wenn

• der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
• das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
