Vision VX15PRO - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Passiv)
Marke	ESX
Modell	Vision VX15PRO
Nennbelastbarkeit (RMS)	3500 W
Maximalbelastbarkeit	7000 W
Nennimpedanz	2+2 Ohm (Doppelschwingspule)
Außendurchmesser	392 mm
Einbauöffnung	358 mm
Einbautiefe	251 mm
Xmax (lineare Auslenkung)	30 mm
Membranfläche (Sd)	810 cm²
Masse (Mms)	396 g
Gleichstromwiderstand (Re)	2 Ohm (pro Schwingspule)
Resonanzfrequenz (Fs)	33 Hz
Qms	3,26
Qes	0,65
Qts	0,54
Äquivalentvolumen (VAS)	85 L
Empfohlenes Gehäuse	Bassreflex, 85 L, Abstimmung 38 Hz, Kanal 2x10 cm Ø, Länge 26 cm
Reinigung	Mit trockenem Tuch abwischen
Sicherheitshinweise	Nicht in der Nähe von Wasser verwenden
Hersteller	Audio Design GmbH, Am Breilingsweg 3, D-76709 Kronau

Häufig gestellte Fragen - Vision VX15PRO ESX

Wie schließe ich den ESX Vision VX15PRO Subwoofer an?

Der Subwoofer verfügt über zwei Schwingspulen mit je 2 Ohm Impedanz. Sie können die Spulen in Reihe (4 Ohm) oder parallel (1 Ohm) verschalten, abhängig von Ihrem Verstärker. Das Anschlussdiagramm finden Sie in der Bedienungsanleitung.

Welche Leistungsdaten hat der Subwoofer?

Der Subwoofer hat eine Nennbelastbarkeit von 3500 Watt RMS und eine maximale Belastbarkeit von 7000 Watt.

Welches Gehäuse wird empfohlen?

ESX empfiehlt ein Bassreflexgehäuse mit 85 Litern Volumen, abgestimmt auf 38 Hz. Der Port hat einen Durchmesser von 2x10 cm und eine Länge von 26 cm.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten.

Was bedeuten die technischen Daten Qts und VAS?

Qts (Gesamtgüte) und VAS (Äquivalentvolumen) sind Parameter für die Gehäuseauslegung. Beim VX15PRO beträgt Qts 0,54 und VAS 85 Liter.

Welche Maße hat der Subwoofer für den Einbau?

Der Außendurchmesser beträgt 392 mm, die Einbauöffnung 358 mm und die Einbautiefe 251 mm.

Kann der Subwoofer im Außenbereich verwendet werden?

Der Subwoofer ist für den Innenbereich konzipiert. Setzen Sie ihn nicht Feuchtigkeit oder Regen aus.

Wie entsorge ich den Subwoofer am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät gemäß den örtlichen Vorschriften für Elektroaltgeräte. Nutzen Sie die Rücknahmestellen des Händlers oder kommunale Sammelstellen. Das Symbol der durchgestrichenen Mülltonne weist darauf hin.

Gibt es eine Garantie?

Informationen zur Garantie finden Sie in der mitgelieferten Bedienungsanleitung oder auf der Website von Audio Design GmbH.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Nennimpedanz von 2+2 Ohm, d.h. zwei unabhängige Schwingspulen mit je 2 Ohm.

BEDIENUNGSANLEITUNG Vision VX15PRO ESX

VX10 PRO / VX12 PRO / VX15 PRO VISION

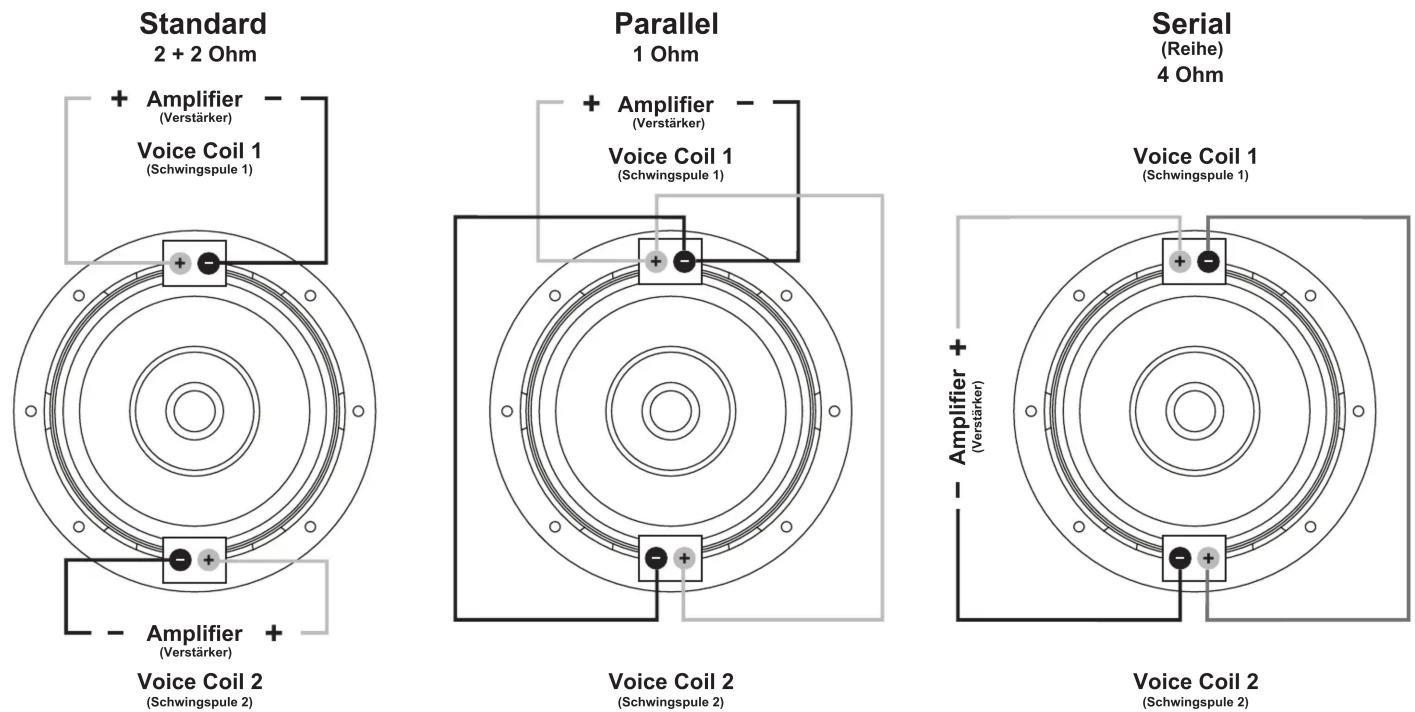

WIRING DIAGRAM (Anschlussdiagramm)

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.esxaudio.de

VX10 PRO / VX12 PRO / VX15 PRO VISION

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms Qes Qts	VASL	SPLdB/1W	VCCmm
VX10 PRO	2500	5000	2 + 2	262 235 198			30	325	286	2 x 1,9	46	3,89 0,59	0,51	6,2	83
VX12 PRO	3000	6000	2 + 2	314 284 222			30	512	340	2 x 2	39	3,95	0,61	0,52	18
VX15 PRO	3500	7000	2 + 2	392 358 251			30	810	396	2 x 2	33	3,26	0,65	0,54	54

RECOMMENDED ENCLOSURE DESIGN
(Empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
VX10 PRO	35	36	45	10	80	24
VX12PRO	55	30	38	12	113	32
VX15PRO	85	30	38	2 x 10	160	26

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
