Vision VX12 PRO - Subwoofer ESX - Kostenlose Bedienungsanleitung

Marke	ESX
Modell	Vision VX12 PRO
Produkttyp	Subwoofer
RMS-Leistung	3000 W
Maximalleistung	6000 W
Nennimpedanz	2 + 2 Ohm
Außendurchmesser	314 mm
Einbauöffnung	284 mm
Einbautiefe	222 mm
Xmax (lineare Auslenkung)	30 mm
Membranfläche (Sd)	512 cm²
Masse (Mms)	340 g
Gleichstromwiderstand (Re)	2 x 2 Ohm
Resonanzfrequenz (Fs)	39 Hz
Mechanische Güte (Qms)	3,95
Elektrische Güte (Qes)	0,61
Gesamtgüte (Qts)	0,52
Empfohlenes Gehäusevolumen (Bassreflex)	55 Liter
-3 dB Grenzfrequenz (F3)	30 Hz
Abstimmfrequenz (Fb)	38 Hz
Portdurchmesser	12 cm
Portlänge	32 cm
Entsorgung	Elektro- und Elektronikgeräte getrennt entsorgen (Symbol durchgestrichene Mülltonne)

Häufig gestellte Fragen - Vision VX12 PRO ESX

Wie schließe ich den Subwoofer an?

Der Subwoofer hat zwei 2-Ohm-Schwingspulen, die parallel (1 Ohm) oder in Reihe (4 Ohm) geschaltet werden können. Details finden Sie im Anschlussdiagramm der Bedienungsanleitung.

Welches Gehäuse wird empfohlen?

Empfohlen wird ein Bassreflex-Gehäuse mit 55 Litern Volumen, abgestimmt auf 38 Hz. Die Portabmessungen betragen 12 cm Durchmesser und 32 cm Länge.

Wie viel Leistung verträgt der Subwoofer?

Die RMS-Belastbarkeit beträgt 3000 W, die maximale Belastbarkeit 6000 W.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Nennimpedanz von 2 + 2 Ohm (Doppelschwingspule).

Was ist die Einbautiefe?

Die Einbautiefe beträgt 222 mm.

Wie groß ist der Außendurchmesser?

Der Außendurchmesser beträgt 314 mm.

Kann ich den Subwoofer in ein geschlossenes Gehäuse einbauen?

Ja, aber die angegebenen Parameter sind für Bassreflex optimiert. Für ein geschlossenes Gehäuse müsste das Volumen angepasst werden. Orientieren Sie sich an den Thiele-Small-Parametern.

Wie reinige ich den Subwoofer?

Reinigen Sie die Oberfläche mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel.

Gibt es eine Garantie?

Die Garantiebedingungen entnehmen Sie der Bedienungsanleitung oder der Verpackung. Bei Fragen wenden Sie sich an den Händler.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung kann kostenlos als PDF auf der Website des Herstellers (www.esxaudio.de) heruntergeladen werden.

BEDIENUNGSANLEITUNG Vision VX12 PRO ESX

VX10 PRO / VX12 PRO / VX15 PRO VISION

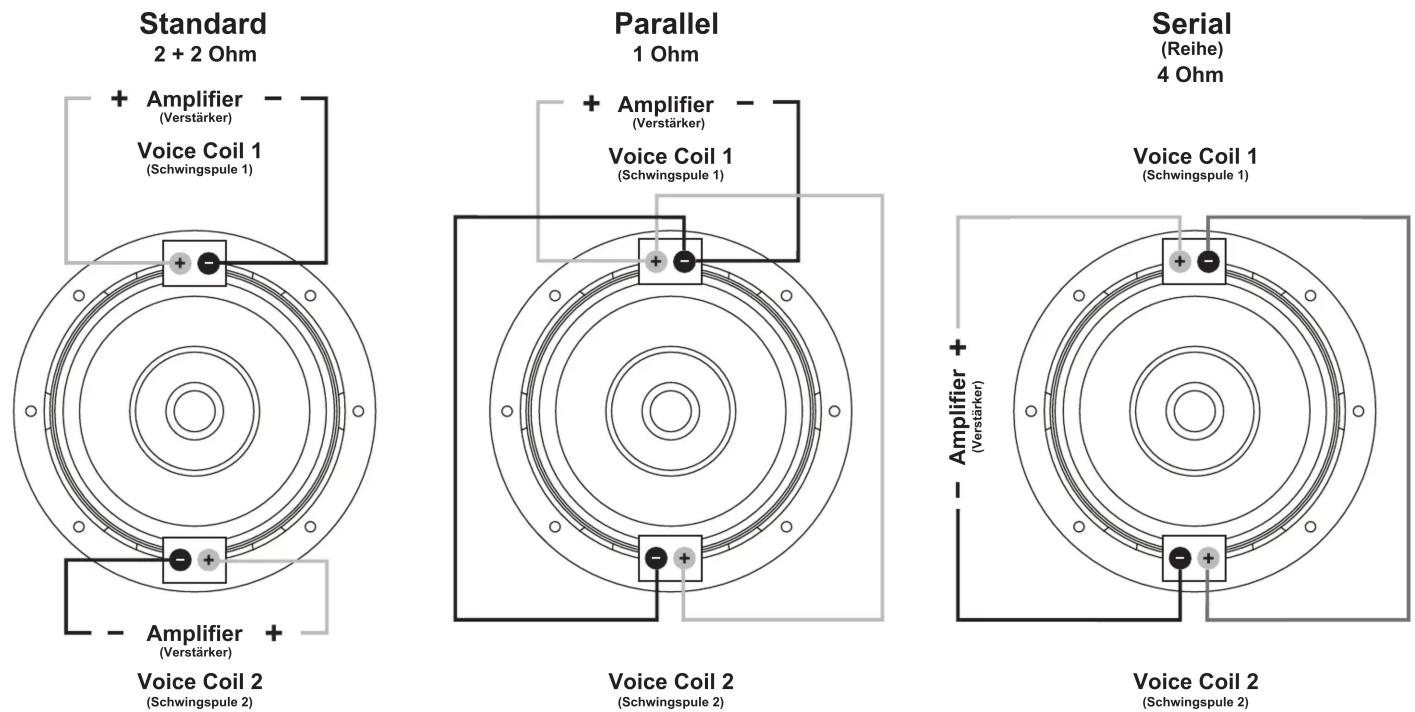

WIRING DIAGRAM (Anschlussdiagramm)

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.esxaudio.de

VX10 PRO / VX12 PRO / VX15 PRO VISION

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms Qes Qts	VASL	SPLdB/1W	VCCmm
VX10 PRO	2500	5000	2 + 2	262 235 198			30	325	286	2 x 1,9	46	3,89 0,59	0,51	6,2	83
VX12 PRO	3000	6000	2 + 2	314 284 222			30	512	340	2 x 2	39	3,95	0,61	0,52	18
VX15 PRO	3500	7000	2 + 2	392 358 251			30	810	396	2 x 2	33	3,26	0,65	0,54	54

RECOMMENDED ENCLOSURE DESIGN
(Empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
VX10 PRO	35	36	45	10	80	24
VX12PRO	55	30	38	12	113	32
VX15PRO	85	30	38	2 x 10	160	26

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
