Produkttyp	Subwoofer
Modell	Vision VX10 PRO
Marke	ESX
RMS-Leistung	2500 W
Max. Leistung	5000 W
Nennimpedanz	2 + 2 Ohm (Doppelschwingspule)
Außendurchmesser	262 mm
Einbauöffnung	235 mm
Einbautiefe	198 mm
Xmax (linearer Hub)	30 mm
Membranfläche (Sd)	325 cm²
Masse der Membran (Mms)	286 g
Gleichstromwiderstand (Re)	2 x 1,9 Ohm
Resonanzfrequenz (Fs)	46 Hz
Mechanischer Gütefaktor (Qms)	3,89
Elektrischer Gütefaktor (Qes)	0,59
Gesamtgütefaktor (Qts)	0,51
Äquivalentvolumen (Vas)	26 L
Schalldruckpegel (SPL)	86 dB/1W
Schwingspulendurchmesser (VCM)	64 mm
Empfohlenes Gehäusevolumen (Bassreflex)	35 L
Abstimmfrequenz (Fb)	45 Hz
Portdurchmesser	10 cm
Entsorgungshinweis	Gerät nicht im Hausmüll entsorgen; Rückgabe an Sammelstellen möglich

Häufig gestellte Fragen - Vision VX10 PRO ESX

Welche RMS-Leistung hat der ESX Vision VX10 PRO Subwoofer?

Die RMS-Leistung beträgt 2500 Watt und die maximale Leistung 5000 Watt.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Doppelschwingspule mit einer Nennimpedanz von 2 + 2 Ohm.

Welche Einbauöffnung und Einbautiefe sind erforderlich?

Der Außendurchmesser beträgt 262 mm, die Einbauöffnung 235 mm und die Einbautiefe 198 mm.

Welches Gehäuse wird empfohlen?

Empfohlen wird ein Bassreflexgehäuse mit einem Volumen von 35 Litern, abgestimmt auf 45 Hz und einem Port mit 10 cm Durchmesser und 24 cm Länge.

Wie hoch ist der Schalldruckpegel des Subwoofers?

Der Schalldruckpegel beträgt 86 dB bei 1 Watt.

Was ist die Resonanzfrequenz?

Die Resonanzfrequenz (Fs) liegt bei 46 Hz.

Welchen linearen Hub (Xmax) hat der Subwoofer?

Der lineare Hub (Xmax) beträgt 30 mm.

Wie entsorge ich den Subwoofer ordnungsgemäß?

Das Gerät darf nicht im Hausmüll entsorgt werden. Es kann kostenlos an Sammelstellen der kommunalen Entsorgungsträger oder bei Händlern abgegeben werden.

Welche Garantie gilt für den ESX Vision VX10 PRO?

Die Garantie wird vom Hersteller gewährt. Bitte wenden Sie sich an Ihren Händler für Garantieinformationen.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung kann kostenlos auf der Website notice-facile.com als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG Vision VX10 PRO ESX

VX10 PRO / VX12 PRO / VX15 PRO VISION

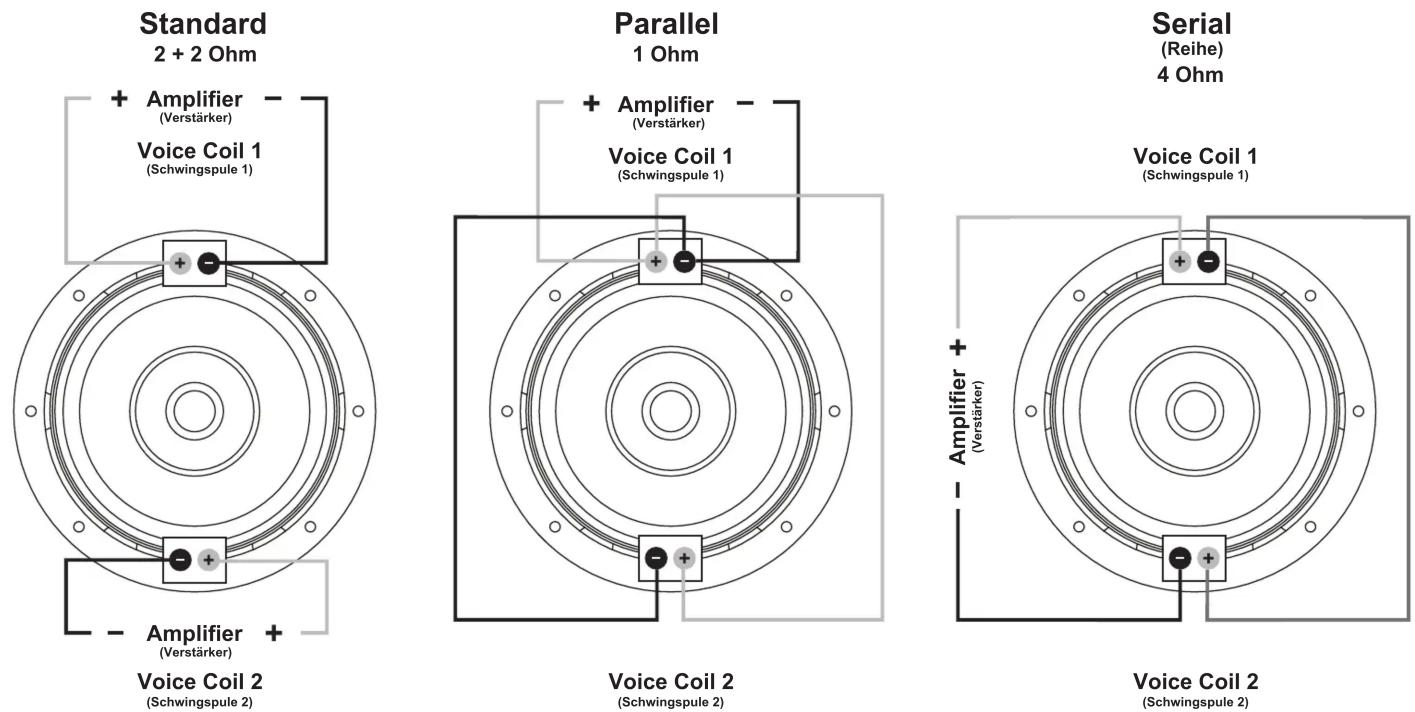

WIRING DIAGRAM (Anschlussdiagramm)

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.esxaudio.de

VX10 PRO / VX12 PRO / VX15 PRO VISION

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms Qes Qts	VASL	SPLdB/1W	VCCmm
VX10 PRO	2500	5000	2 + 2	262	235	198		30	325	286	2 x 1,9	46	3,89	0,59	0,51
VX12 PRO	3000	6000	2 + 2	314	284	222		30	512	340	2 x 2	39	3,95	0,61	0,52
VX15 PRO	3500	7000	2 + 2	392	358	251		30	810	396	2 x 2	33	3,26	0,65	0,54

RECOMMENDED ENCLOSURE DESIGN
(Empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
VX10 PRO	35	36	45	10	80	24
VX12PRO	55	30	38	12	113	32
VX15PRO	85	30	38	2 x 10	160	26
