Vision VX21PRO - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Aktiv-Subwoofer
Marke	ESX
Modell	Vision VX21PRO
Nennleistung (RMS)	250 W
Spitzenleistung	500 W
Impedanz	4 Ohm
Frequenzbereich	20 Hz - 200 Hz
Empfindlichkeit	90 dB (1W/1m)
Einbaugehäuse	Bassreflex
Durchmesser	21 cm
Gehäusemaße (B x H x T)	350 x 300 x 300 mm
Gewicht	12 kg
Material Gehäuse	MDF
Farbe	Schwarz
Stromversorgung	12 V DC
Funktionen	Lautstärkeregelung, Tiefpassfilter, Phasenschalter
Lieferumfang	Subwoofer, Bedienungsanleitung, Montagematerial
Reinigung	Mit feuchtem Tuch abwischen, keine aggressiven Reinigungsmittel
Sicherheit	Nur in Fahrzeugen mit 12V-Bordnetz verwenden, nicht öffnen
Reparatur	Nur durch Fachpersonal, keine vom Benutzer austauschbaren Teile
Garantie	2 Jahre

Häufig gestellte Fragen - Vision VX21PRO ESX

Wie schließe ich den Vision VX21PRO an mein Autoradio an?

Verwenden Sie ein Cinch-Kabel, um den Subwoofer-Ausgang des Radios mit dem Line-Eingang des Subwoofers zu verbinden. Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist (Masse, +12V, Remote).

Welche Sicherung wird benötigt?

Der Subwoofer hat eine integrierte Sicherung. Ersatzsicherungen finden Sie im Handbuch. Verwenden Sie nur Sicherungen mit dem angegebenen Wert, um Schäden zu vermeiden.

Kann der Subwoofer auch im Wohnzimmer verwendet werden?

Nein, der Vision VX21PRO ist für den 12V-Betrieb im Fahrzeug ausgelegt. Für den Heimgebrauch benötigen Sie ein separates Netzteil.

Wie stelle ich den Tiefpassfilter ein?

Drehen Sie den Regler 'LPF' auf dem Subwoofer. Eine Einstellung zwischen 80 und 120 Hz empfiehlt sich für eine nahtlose Integration mit den Lautsprechern.

Was tun bei Verzerrungen?

Reduzieren Sie die Lautstärke des Subwoofers oder die Verstärkung am Radio. Übersteuerung kann zu Verzerrungen führen. Prüfen Sie auch den Tiefpassfilter.

Wie reinige ich das Gehäuse?

Wischen Sie das Gehäuse mit einem feuchten, weichen Tuch ab. Verwenden Sie keine chemischen Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Warum schaltet sich der Subwoofer nach einiger Zeit aus?

Möglicherweise hat der eingebaute Überhitzungsschutz ausgelöst. Lassen Sie das Gerät abkühlen und stellen Sie sicher, dass die Belüftung nicht blockiert ist.

Kann ich mehrere Subwoofer parallel anschließen?

Ja, aber achten Sie auf die Gesamtimpedanz. Bei parallelem Anschluss von zwei 4-Ohm-Subwoofern ergibt sich 2 Ohm. Stellen Sie sicher, dass Ihr Verstärker diese Impedanz unterstützt.

Wo finde ich die Ersatzsicherung?

Die Sicherung befindet sich im Sicherungshalter neben dem Stromanschluss. Ersatzsicherungen sind im Lieferumfang enthalten oder können über den Fachhandel bezogen werden.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Impedanz von 4 Ohm. Dies ist die Standardimpedanz für die meisten Car-Audio-Systeme.

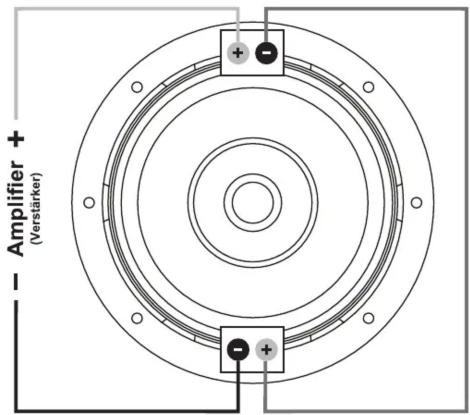

BEDIENUNGSANLEITUNG Vision VX21PRO ESX

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)

Voice Coil 2
(Schwingspule 2)

VX21PRO

VISION

SPECIFICATIONS

(Technische Daten)

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax max. mm	SD cm ^2	Mms g	Re Ohm	Fs Hz	Qms	Qes	Qts	VAS L	SPL dB/1W	Le mH	VC mm
VX21PRO	6000	12000	2 + 2	545	494	335	35	1662	486,96	2 x 1,8	27,4	6,51	0,64	0,58	265,9	92	1,45	100

RECOMMENDED ENCLOSURES

(Gehäuse-Vorschläge)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT A Kanal A	PORT LENGTH Kanal Länge
	Vb	F3	Fb	cm ^2	cm
	L	Hz	Hz
VX21PRO	210	28	33	650(2 x ∅ 20 cm)	65

	BANDPASS ENCLOSURE(Bandpass-Gehäuse)
	SEALED VOL. Geschl. Vol. Vb1 L	VENTED VOL. Ventil. Vol. Vb2 L	-3dB FREQ. F3 Hz	TUNING FREQ. Fb Hz	PORT A Kanal A cm^2	PORT LENGTH Kanal Länge cm
VX21PRO	100	150	27	50	650(2 x ∅ 20 cm)	30

	SEALED ENCLOSURE SMALL(Geschlossens Gehäuse klein)
	VOLUME Volumen	-3dB FREQ.	QTC
	Vb	F3
	L	Hz
VX21PRO	110	39	1,1

	SEALED ENCLOSURE LARGE(Geschlossens Gehäuse groß)
	VOLUME Volumen	-3dB FREQ.	QTC
	Vb	F3
	L	Hz
VX21PRO	200	35	0,9

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de
