Quantum QXE10D2 - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	ESX
Modell	Quantum QXE10D2
Nennbelastbarkeit (RMS)	600 W
Maximale Belastbarkeit	1200 W
Nennimpedanz	2 + 2 Ohm (Doppelschwingspule)
Außendurchmesser	273 mm
Einbauöffnung	234 mm
Einbautiefe	155 mm
Xmax (max. Auslenkung)	18 mm
Schwingspulendurchmesser	50 mm
Nennfrequenz (Fs)	35,6 Hz
Schalldruckpegel (1 W/1 m)	85 dB
Empfohlenes Gehäusevolumen (Bassreflex)	36 L
Bassreflexabstimmfrequenz	38 Hz
Portdurchmesser (Bassreflex)	10 cm
Portlänge (Bassreflex)	37 cm
Treiberdurchmesser	25,4 cm (10 Zoll)
Einbaumöglichkeiten	Geschlossen oder Bassreflex
Entsorgung	Gemäß ElektroG getrennt vom Hausmüll

Häufig gestellte Fragen - Quantum QXE10D2 ESX

Welche Impedanz hat der Quantum QXE10D2 Subwoofer?

Der Subwoofer hat eine Nennimpedanz von 2 + 2 Ohm (Doppelschwingspule). Je nach Verschaltung (parallel, seriell oder Standard) können 1 Ohm, 4 Ohm oder 2 Ohm pro Spule realisiert werden.

Wie schließe ich den Subwoofer an meinen Verstärker an?

Beachten Sie das Anschlussdiagramm in der Bedienungsanleitung. Für eine 1-Ohm-Last schalten Sie beide Schwingspulen parallel, für 4 Ohm in Reihe. Standardmäßig beträgt die Impedanz 2 Ohm pro Spule.

Welches Gehäuse wird für den QXE10D2 empfohlen?

Es wird ein Bassreflex-Gehäuse mit einem Volumen von 36 Litern und einer Abstimmfrequenz von 38 Hz empfohlen. Der Portdurchmesser beträgt 10 cm, die Portlänge 37 cm.

Kann der Subwoofer auch in einem geschlossenen Gehäuse betrieben werden?

Ja, der QXE10D2 kann auch in einem geschlossenen Gehäuse betrieben werden. Die genauen Parameter für ein geschlossenes Gehäuse sind in der Anleitung nicht angegeben, aber es sind typischerweise kleinere Volumina als beim Bassreflex-Gehäuse.

Welche Leistung verträgt der Subwoofer dauerhaft?

Die Dauerbelastbarkeit (RMS) beträgt 600 Watt, die maximale Belastbarkeit (Musikleistung) 1200 Watt. Achten Sie auf einen geeigneten Verstärker mit entsprechender Leistung.

Wie tief spielt der Quantum QXE10D2?

Die Resonanzfrequenz (Fs) liegt bei 35,6 Hz. In einem Bassreflex-Gehäuse ist eine untere Grenzfrequenz von etwa 32 Hz (-3 dB) möglich.

Welche Maße hat der Subwoofer?

Der Außendurchmesser beträgt 273 mm, die Einbauöffnung 234 mm und die Einbautiefe 155 mm. Der Treiberdurchmesser ist 10 Zoll (25,4 cm).

Was ist beim Einbau des Subwoofers zu beachten?

Stellen Sie sicher, dass das Gehäuse ausreichend stabil ist und die Einbauöffnung exakt 234 mm beträgt. Die Einbautiefe von 155 mm muss im Gehäuse frei sein. Achten Sie auf ausreichende Belüftung der Schwingspule.

Wie entsorge ich den Subwoofer am Ende seiner Lebensdauer?

Der Subwoofer fällt unter das Elektro- und Elektronikgerätegesetz (ElektroG) und darf nicht im Hausmüll entsorgt werden. Geben Sie ihn bei einer kommunalen Sammelstelle oder einem Rücknahmesystem ab.

Wo finde ich die Bedienungsanleitung für den QXE10D2?

Die Bedienungsanleitung steht als PDF auf der Website von ESX oder auf Portalen wie notice-facile.com zur Verfügung. Sie enthält Anschlussdiagramme, technische Daten und Gehäusevorschläge.

BEDIENUNGSANLEITUNG Quantum QXE10D2 ESX

WIRING DIAGRAM (Anschlussdiagramm)

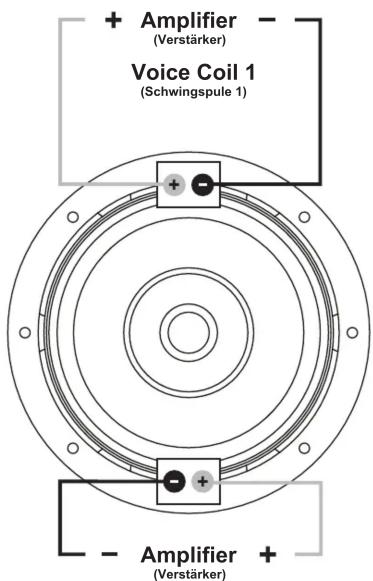

Standard

QXE6D2 / QXE8D2 / QXE10D2 = 2 + 2 Ohm

Voice Coil 2

(Schwingspule 2)

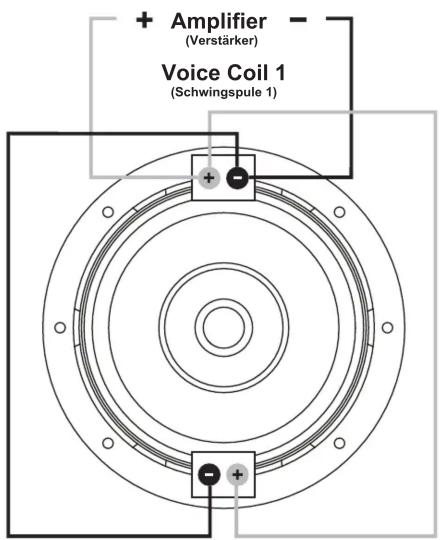

Parallel

QXE6D2 / QXE8D2 / QXE10D2 = 1 Ohm

Voice Coil 2

(Schwingspule 2)

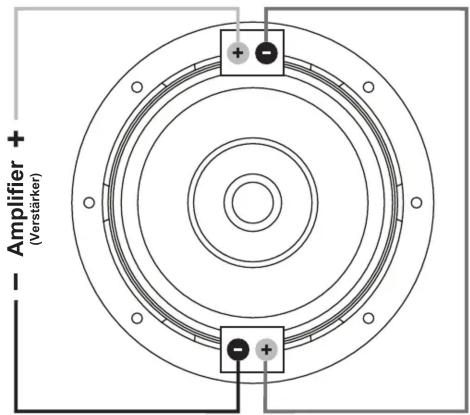

Serial

(Reihe)

QXE6D2 / QXE8D2 / QXE10D2 = 4 Ohm

Voice Coil 1

(Schwingspule 1)

Voice Coil 2

(Schwingspule 2)

QXE6D2 · QXE8D2 · QXE10D2

QUANTUM

SPECIFICATIONS

(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefe mm	Xmax max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms	Qes	Qts	VASL	SPLdB/1W	LemH	Vcmm
QXE6D2	250	500	2 + 2	180	150	130	15	138	94,6	2 x 1,9	50,5	5,26	0,49	0,45	2,8	81	1,93	50
QXE8D2	400	800	2 + 2 220	183 138			18	201	160,6	2 x 1,9	43,1	4,69	0,36	4,8	83	2,24	0,33
QXE10D2	600	1200	2 + 2	273	234	155	18	332	207,4	2 x 1,9	35,6	4,84	0,36		14	34	85	2,24

RECOMMENDED ENCLOSURES ENTSORGUNG

(Gehäuse-Vorschläge)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3 Hz	TUNING FREQ.Fb Hz	PORT ∅ Kanal ∅cm	PORT LENGTH Kanal Längecm
QXE6D2	12	38	46	6,6	36
QXE8D2	18	36	43	8	38
QXE10D2	36	32	38	10	37

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de

Elektro- und Elektronikgeräte – Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt.

Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altergäten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingertechten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikeräte anbielen und auf dem Markt bereilstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumubtarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellten der Vertrieber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
