Quantum QE80.4DSP - Hi-Fi-System ESX - Kostenlose Bedienungsanleitung

Produkttyp	4-Kanal Class D Verstärker mit DSP-Prozessor
Modell	Quantum QE80.4DSP
Marke	ESX
Kategorie	Car Audio Hi-Fi System
Leistung RMS (13,8 V)	4 x 80 W @ 4 Ω, 4 x 125 W @ 2 Ω, 2 x 250 W gebrückt @ 4 Ω
Maximale Leistung (13,8 V)	4 x 160 W @ 4 Ω, 4 x 250 W @ 2 Ω, 2 x 500 W gebrückt @ 4 Ω
Frequenzgang (-3 dB)	5 Hz - 20 kHz
Signal-Rausch-Abstand	> 90 dB
Klirrfaktor (THD+N)	0,05 %
Eingangsempfindlichkeit	4 - 0,3 V
Eingangsimpedanz	> 47 kΩ
DSP-Prozessor	Cirrus Logic Single Core 32-bit, 8-Kanal, 192 kHz
Equalizer	31-Band parametrischer EQ (Kanäle A-F), 11-Band (Kanäle G-H), -18 bis +12 dB, Q 0,5-9
Crossover	HP/BP/LP, 6-48 dB/Oktave
Zeitkorrektur	0-15 ms / 0-510 cm
Phasenverschiebung	0°/180°
Audioeingänge	6 RCA-Line-Pegel (FL/FR/RL/RR/SUB L/R), Hochpegel über Kabelbaum, AUX 3,5 mm, optischer TOSLINK (Stereo PCM)
Audioausgänge	Line-Ausgang RCA (Kanäle E-H)
Fernbedienung	Inklusive mit LED-Display für Lautstärke, Eingang und Preset-Auswahl
DSP-Software	X-CONTROL 2 für Windows (XP SP3 und höher)
Automatische Einschaltung	Über DC-Offset am Hochpegeleingang (umschaltbar EIN/AUS)
Sicherungswert	2 x 35 A (intern)
Abmessungen (B x H x T)	165 x 46 x 255 mm
Stromversorgung	12 V Fahrzeugbordnetz nur
Schutzschaltung	Überlast, Überhitzung, Kurzschluss (PROTECT LED)
Mitgeliefertes Zubehör	USB-Kabel 5 m, Hochpegel-Eingangskabelsatz, Low-Level RCA-Kabelsatz, CD-ROM, Fernbedienung, Bedienungsanleitung

Häufig gestellte Fragen - Quantum QE80.4DSP ESX

Wie hoch ist die Leistung des Quantum QE80.4DSP?

Der Verstärker liefert 4 x 80 W RMS an 4 Ω, 4 x 125 W RMS an 2 Ω und 2 x 250 W RMS im gebrückten Modus an 4 Ω (13,8 V). Die maximalen Ausgangsleistungen betragen 4 x 160 W, 4 x 250 W bzw. 2 x 500 W.

Wie schließe ich den Verstärker an ein Radio ohne RCA-Ausgänge an?

Verwenden Sie den mitgelieferten Hochpegel-Eingangskabelsatz, um die Lautsprecherausgänge Ihres Radios anzuschließen. Stellen Sie sicher, dass der AUTO TURN ON-Schalter auf EIN steht, da der Verstärker einen DC-Offset erkennt, um sich automatisch einzuschalten. Verwenden Sie niemals gleichzeitig Hochpegel- und RCA-Eingänge.

Wie kann ich die DSP-Einstellungen anpassen?

Laden Sie die X-CONTROL 2-Software herunter und installieren Sie sie auf einem Windows-PC. Verbinden Sie den Verstärker über das mitgelieferte USB-Kabel (Mini-B). Die Software ermöglicht Ihnen die Anpassung von Crossover, Equalizer, Zeitkorrektur und Presets. Sie können bis zu 10 Presets speichern und mit der Fernbedienung abrufen.

Was soll ich tun, wenn die PROTECT-LED leuchtet?

Die PROTECT-LED zeigt eine Störung wie Kurzschluss, Überhitzung oder zu niedrige Impedanz an. Überprüfen Sie alle Lautsprecher- und Stromanschlüsse. Sorgen Sie für ausreichende Belüftung des Verstärkers. Wenn das Problem nach der Fehlersuche bestehen bleibt, lassen Sie das Gerät von einem qualifizierten Techniker warten.

Kann ich den optischen Eingang für Audio verwenden?

Ja, der OPTISCHE EINGANG akzeptiert ein TOSLINK-Kabel mit Stereo-PCM-Signal (12-96 kHz). Wählen Sie die OPTICAL-Quelle über die INPUT-Taste der Fernbedienung oder über die X-CONTROL 2-Software.

Wie aktualisiere ich die Firmware?

Firmware-Updates erfolgen über das MCU Upgrade im X-CONTROL 2-Paket. Verbinden Sie den Verstärker über USB mit einem PC, führen Sie die Datei 'McuUpgrade.exe' aus und warten Sie, bis der Vorgang abgeschlossen ist. Dies ist erforderlich, bevor Sie X-CONTROL 2 verwenden.

Wie stelle ich die Zeitkorrektur richtig ein?

Messen Sie den Abstand von jedem Lautsprecher zur Hörposition (z.B. Ohr des Fahrers). Geben Sie diese Abstände in Zentimetern im Bereich ZEITKORREKTUR der X-CONTROL 2-Software ein und klicken Sie dann auf 'DelayCalc'. Die Software berechnet und wendet die Verzögerungen automatisch an, um die Bühne auszurichten.

Ist der Verstärker mit 64-Bit-Windows kompatibel?

Ja, aber für 64-Bit-Betriebssysteme müssen Sie möglicherweise die 64-Bit-Gerätetreiber manuell installieren, die im entpackten X-CONTROL 2-Ordner verfügbar sind. Bei 32-Bit-Systemen werden die Treiber automatisch installiert.

Kann ich Kanäle für mehr Leistung brücken?

Ja, Kanäle können gebrückt werden. Der Verstärker unterstützt 2 x 250 W RMS im gebrückten Modus an 4 Ω. Beim Brücken schließen Sie den Lautsprecher an den Pluspol eines Kanals und den Minuspol des benachbarten Kanals an (siehe Handbuch für die richtigen Brückenpaare).

Welche Reinigungs- und Wartungsempfehlungen gibt es?

Trennen Sie den Verstärker vor der Reinigung vom Strom. Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie keine Flüssigkeiten oder Chemikalien. Stellen Sie sicher, dass die Kühlschlitze frei bleiben. Überprüfen Sie regelmäßig alle Verbindungen auf festen Sitz. Sicherungen sollten nur durch identische 35 A-Sicherungen ersetzt werden.

BEDIENUNGSANLEITUNG Quantum QE80.4DSP ESX

Aufgrund fortlaufender Weiterentwicklungen ist es möglich, dass die in diesem Benutzerhandbuch enthaltenen Hinweise und Informationen nicht vollständig dem Auslieferungszustand des Geräts entsprechen.

LIEFERUMFANG

1 x QE80.4 DSP Verstärker
1 x Fernbedienung mit LED-Display inkl. Verbindungskabel
1 x USB-Kabel, A- auf Mini-B-Stecker, 5 m
1 x Kabelsatz Hochpegel-Audioeingänge
1 x Kabelsatz Niedrigpegel-Audioausgänge mit 4 Cinch/RCA Buchsen
1 x CD-ROM mit X-CONTROL Software
1 x Bedienungsanleitung (Deutsch/Englisch)

HINWEIS

Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen. Zudem könnten schwere lebensgefährliche Verletzungen bei Nichtbeachtung hervorgerufen werden.

BITTE BEWAHREN SIE DIE BEDIENUNGSANLEITUNG FÜR SPÄTERE ZWECKE AUF!

BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME!

DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen. Stoppen Sie besser das Fahrzeug an einer sicheren Stelle am Straßenrand, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH EINSTELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Hochleistungsaudiosysteme in Fahrzeugen, können den Schallpegel eines "Live-Konzertes" erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann Ihre Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören beim Autofahren mit geringer Lautstärke. Andernfalls besteht Unfallgefahr.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem Wärmestau im Gerät kommen und es besteht Feuergefahr.

DAS GERÄT AUF KEINEN FALL ÖFFNEN. Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages. Das Öffnen des Gerätes hat auch einen Garantieverlust zur Folge.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EINE FEHLFUNKTION AUFTRITT, DIE NICHT VON IHNEN BEHOBEN WERDEN KANN. Beachten Sie dazu den Abschnitt FEHLERBEHEBUNG. Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Händler oder den nächsten Kundendienst.

DIE INSTALLATION EINES PUFFERKONDENSATORS MIT AUSREICHENDER KAPAZIÄT WIRD EMPFOHLEN. Hochleistungsverstärker verursachen sehr hohe Spannungsabfälle und benötigen eine sehr hohe Stromstärke bei hoher Leistung. Um das Bordnetz des Fahrzeuges nicht übermäßig zu belasten, wird die Installation eines Pufferkondensators (auch Pufferelko, Powercap oder Power Capacitor genannt) empfohlen, der parallel zum Verstärker und zur Stromquelle als Puffer fungiert. Lassen Sie sich am besten im Car Audio Fachhandel beraten.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN. Die Verkabelung und der Einbau dieses Gerätes erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

VOR DER INSTALLATION DAS KABEL VOM MASSEPOL DER BATTERIE ABKLEMMEN. Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Autobatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.

WÄHLEN SIE EINEN GEEIGNETEN EINBAUORT. Suchen Sie einen geeigneten Einbauort für das Gerät, bei dem ausreichend Raum für eine kühlenete Luftzirkulation vorherrscht. Am besten geeignet sind Reserveradmulden und offene Bereiche im Kofferraum. Weniger geeignet sind Stauräume hinter der Seitenverkleidung oder Bereiche unter den Fahrzeugsitzen.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. Schäden am Gerät, welche durch Feuchtigkeit hervorgerufen wurden, unter- liegen nicht der Garantie.

DAS GERÄT SOWIE ANDERE KOMPONENTEN DES SOUNDSYSTEMS AUSREICHEND BEFESTIGEN. Andernfalls könnten sich die Geräte und Komponenten während der Fahrt lösen und als gefährliche Geschosse im Fahrgastraum Beschädigungen und Verletzungen hervorrufen.

BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHRZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.

AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschlussgefahr und es kann zu Schäden am Gerät kommen.

AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAMMEN VERLEGT WERDEN. Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf der selben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, im rechten und linken Kabelschacht des Fahrzeugs. Damit wird das Überlagern von Störungen auf das Audio-Signal verringert. Dieses gilt ebenfalls für das Verbindungskabel der beiliegenden Kabel-Fernbedienung. Das Kabel sollte nicht auf der Seite der Stromversorgungsleitung verlegt werden, sondern zusammen mit den Audiokabeln.

SORGEN SIE DAFÜR, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN. Verlegen Sie die Kabel wie auf den folgenden Seiten beschrieben, damit diese beim Fahren nicht hinderlich sind. Kabel die sich im Bereich des Lenkrads, des Schalthebels oder im Bremspedal usw. verfangen können, führen zu äußerst gefährlichen Situationen.

ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages. Verwenden Sie hierfür am besten geeignete Verteilerblöcke.

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSE-PUNKT VERWENDEN. Verwenden Sie für den Einbau oder Masseanschluss keine Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems. Andernfalls besteht Feuergefahr oder die Fahrsicherheit ist beeinträchtigt.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen vefangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigungen durch Metallkanten der Bohrung.

KLEINTEILE WIE SCHRAUBEN UND ANSCHLUSS-STECKER VON KINDERN FERNHALTEN. Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, sollte ein Kind einen solchen Gegenstand verschluckt haben.

INSTALLATIONSHINWEISE

HINWEIS

Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.

MECHANISCHE INSTALLATION

Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

Vergewissern Sie sich, dass der Prozessor am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.

Montieren Sie den Prozessor auf keinen Fall auf ein Bassgehäuse oder andere vibrierende Teile, dadurch können sich die Bauteile im Prozessorinneren losvibrieren und das Gerät ernsthaft beschädigen.

Die Kabel der Stromversorgung und die Audiosignalkabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

1

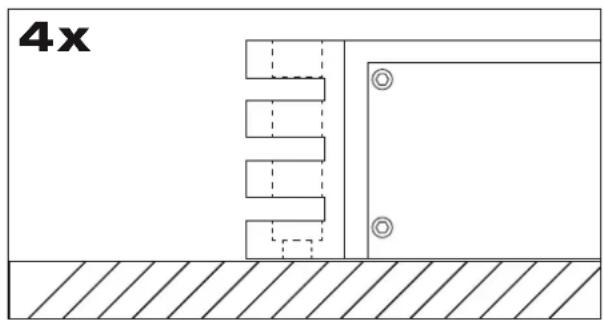

Suchen Sie zunächst einen geeigneten Einbauort für den Prozessor. Achten Sie darauf, dass ausreichend Platz für die Installation der Kabel vorhanden ist und diese nicht geknickt werden sowie eine ausreichende Zugentlastung gewährleistet ist.

2

Belassen Sie dann den Prozessor an der gewünschten Einbaustelle im Fahrzeug. Markieren Sie die vier Bohrlöcher durch das jeweilige Montageloch an den Gussendteilen mit einem geeigneten Stift oder Körner.

3

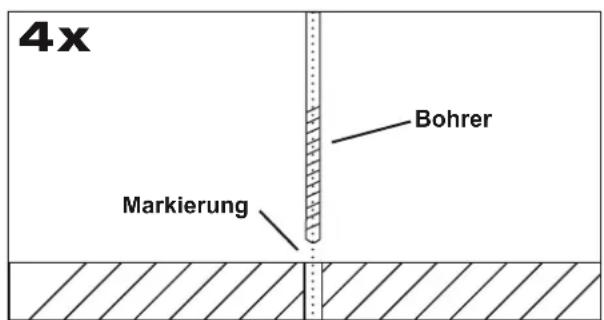

Legen Sie dann den Prozessor beiseite und bohren dann die Löcher für die Fixierschrauben an den zuvor markierten Punkten. Vergewissern Sie sich zuvor, dass keine Kabel, Leitungen und andere Komponenten des Fahrzeugs beim Bohren beschädigt werden. Alternativ können Sie auch (je nach Untergrund) selbstschneidende Gewindeschrauben verwenden.

4

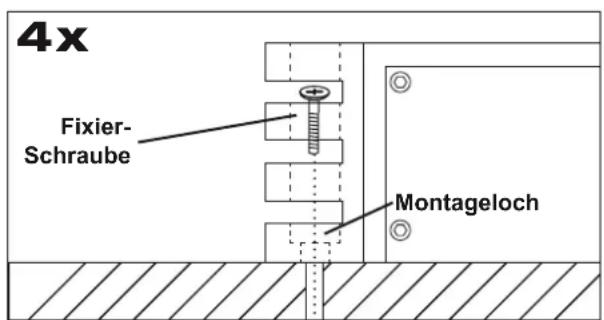

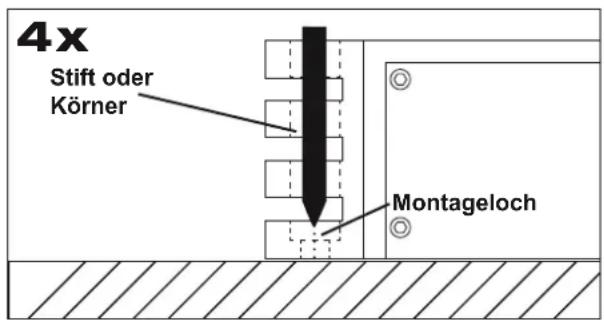

Halten Sie dann den Prozessor wieder an die zuvor gewählte Position und verschrauben Sie den Prozessor mit geeigneten Schrauben an den zuvor gebohrten Bohrlöchern mit dem Fahrzeug.
Achten Sie darauf, dass der verschraubte Prozessor fest sitzt und sich während der Fahrt nicht losvibriert.

ELEKTRISCHE ANSCHLÜSSE

VOR DEM ANSCHLIESSEN

Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 25 mm²), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben.

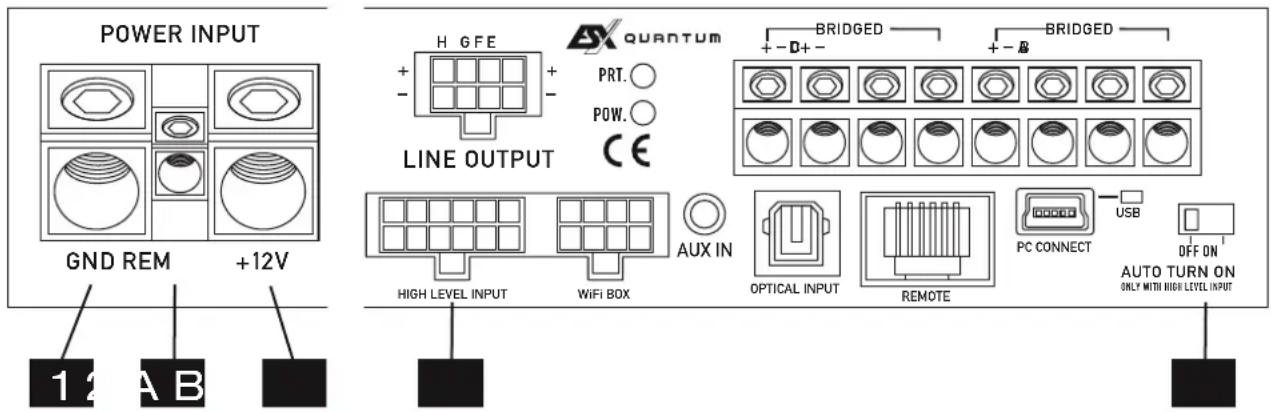

1 MASSEANSCHLUSS (GND)

Verbinden Sie den GND Schraubanschluss des Verstärkers mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die Masseleitung von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Massekabel (mind. 25 mm²). Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.

EINGANG EINSCHALTLEITUNG (REM)

Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) oder die Steuerleitung (REM) des Steuergerätes (Autoradio) mit dem REM. Für die Verbindung ist ein Kabel mit einem Querschnitt von 0.5 mm ^2 ausreichend. Dadurch schaltet sich das Gerät beim Einschalten des Autoradios automatisch mit ein oder wieder aus.

AUTO TURN ON (Automatische Einschaltfunktion zum Ein-/Ausschalten)

Sollten Sie den Verstärker mit den Hochpegel-Audioeingängen (A, HIGH LEVEL INPUT) betreiben, muss der Anschluss REM des Geräts nicht angeschlossen werden. Bringen Sie dazu den Schalter AUTO TURN ON (B) in die Position ON. Das Gerät erkennt dann beim Einschalten des Steuergeräts durch einen sogenannten "DC Offset" einen Spannungsanstieg auf 6 Volt an den angeschlossenen Hochpegel-Lautsprecherausgängen des Steuergeräts und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker wieder von selbst ab.

Hinweis: Die AUTO TURN ON Funktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die AUTO TURN ON Funktion nicht genutzt werden.

Tipp: Sollten Sie die AUTO TURN ON Funktion verwenden, liegt an der REM Buchse ein +12V Einschaltsignal an, welches Sie zum Anschalten weiterer Geräte verwenden können. Dazu verbinden Sie einfach die beiden REM Buchsen der Geräte miteinander.

BATTERIEANSCHLUSS (BATT+12V)

Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel (mind. 25 mm²) und installieren Sie eine zusätzliche Kabelsicherung. Die Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten ein.

GERÄTESICHERUNG (FUSE)

Die Gerätesicherungen, welche das Gerät vor Kurzschlüssen und Überlastung schützt, befinden sich im Geräteinnern. Um eine defekte Sicherung auszutauschen, klemmen Sie zunächst das Gerät von der Stromversorgung ab. Entfernen Sie dann das Bodenblech des Geräts und tauschen die defekte Sicherung im innenliegenden Steckplatz gegen eine neue Sicherung aus, die gleichen Typs ist und den gleichen Sicherungswert besitzt.

FUNKTIONSHINWEISE

FUNKTIONEN UND BEDIENELEMENTE DES VERSTÄRKERS

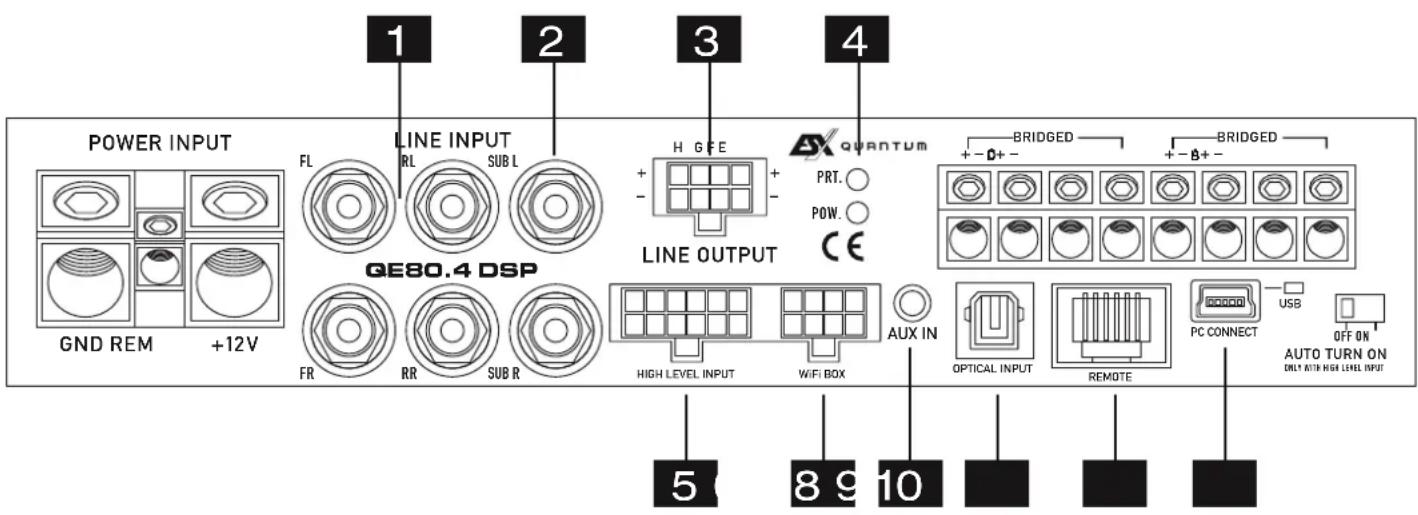

1 Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (2 x Stereo-Ausgang Front /Rear) verbinden.

2 Die SUB-Cincheingänge unter LINE INPUT zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (Subwoofer-Ausgang) verbinden.

3 Die LINE OUTPUT-Ausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker, welches mit der DSP-Software entsprechend modifiziert werden kann. Benutzen Sie dazu den beiliegenden Kabelsatz mit den 4 Cinchbuchsen. Beachten Sie dazu die Belegung der Kabel rechts.

4 POWER/PROTECT Leuchtet die POWER LED, ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG.

5 Die HIGH LEVEL INPUT Hochpegel-Eingänge (beiliegender Kabelsatz mit Stecker) können verwendet werden, falls Ihr Steuergerät (Autoradio) über keine Cinch-Vorverstärker-Ausgänge verfügt. Sie können dann die Lautsprecherkabel-Ausgänge des Steuergeräts an den Kabelsatz Hochpegel-Eingänge entsprechend anschließen (Belegung der Kabel siehe rechts oben). Hinweis: Beachten Sie auch die Hinweise zur AUTO TURN ON Funktion auf Seite 5, Abschnitt #2.

Achtung: Die HIGH LEVEL INPUT Hochpegel-Eingänge und die Cincheingänge (#1 und #2) dürfen zusammen nicht gleichzeitig betrieben werden. Dies könnte zu einer Fehlfunktion oder Beschädigung des Prozessors führen.

6 Der WiFi-Box-Anschluss wird derzeit nicht unterstützt.

7 Der AUX IN-Eingang (3,5 mm Klinke) kann mit einer externen Audioquelle wie MP3-Player, Smartphones, Navigationsgeräte etc. verbunden werden.

8 Der OPTICAL-Eingang dient mittels geeignetem Toslink Kabel zum Anschluss einer externen Audioquelle, die ein SPDIF-Signal (Stereo PCM) bereitstellt.

9 Der REMOTE-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Fernbedienung (siehe folgende Seite rechts).

10 Verbinden Sie bei Bedarf den Mini-USB-Anschluss mittels dem beiliegenden USB-Kabel mit Ihrem Computer, auf dem die X-CONTROL Software installiert ist. Die Verbindung kann nach dem Benutzen der DSP-Software wieder gelöst werden.

Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlängerung, weil ansonsten eine einwandfreie Kommunikation zwischen dem DSP-Verstärker und dem PC nicht gewährleistet werden kann. Wenn Sie längere Distanzen zu überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater.

Die LED neben dem USB-Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen DSP-Gerät und Computer hergestellt wurde.

FUNKTIONSHINWEISE

BELEGUNG

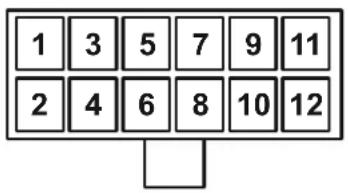

KABELSATZ HOCHPEGEL-AUDIOEINGÄNGE

1) BRAUN/SCHWARZ SUB R -
2) BRAUN SUB R +
3) ORANGE/SCHWARZ SUB L -
4) ORANGE SUB L +
5) LILA/SCHWARZ REAR R -
6) LILA REAR R +
7) GRÜN REAR L +
8) GRÜN/SCHWARZ REAR L –
9) GRAU FRONT R +
10) GRAU/SCHWARZ FRONT R –
11) WEISS FRONT L +
12) WEISS/SCHWARZ FRONT L –

BELEGUNG

KABELSATZ NIEDRIGPEGEL-AUDIOAUSGÄNGE MIT 4 CINCH/RCA BUCHSEN

1 Mit diesem Regler kann die Gesamtlautstärke des Soundsystems geregelt werden. Wenn Sie den Regler drücken und ca. 3 Sekunden halten kann damit auch der Basspegel von Ausgang SUB OUT (G/H) geregelt werden.

2 Das LED-Display zeigt zum einen die Werte beim Drehen des Reglers (#1) oder die Nummer des gewählten Settings an.

3 Mit den beiden MODE-Tasten kann zwischen den im DSP gespeicherten Settings gewählt werden. Wählen Sie mit den ▲▼ Tasten das gewünschte Setting und bestätigen Sie die Auswahl mit OK (# 3).

4 Mit dem Taster INPUT kann zwischen den Eingängen der Audioquellen MAIN, AUX IN und OPTICAL hin- und her geschaltet werden. Bei MAIN handelt es sich um die Eingänge LINE IN (Seite 6, #1) sowie SUB IN (Seite 6, #2) oder wahlweise HIGH LEVEL INPUT (Seite 6, #5). WIFI wird derzeit nicht unterstützt.

Wichtiger Bedienhinweis: Falls die Fernbedienung nicht angeschlossen ist, funktioniert der Verstärker mit Setting 1 und es können keine Settings abgespeichert werden.

FUNKTIONSHINWEISE

INSTALLATION DER DSP-SOFTWARE

1. Die DSP Software X-CONTROL 2 ist für alle Computer mit einem Windows™ Betriebssystem ab XP und einem USB-Anschluss geeignet. Die Installation benötigt ca. 25 MB freien Speicherplatz. Prinzipbedingt sollte dafür ein tragbarer Laptop-Computer verwendet werden.
2. Nachdem Sie die X-CONTROL 2 Software unter http://www.audiodesign.de/dsp heruntergeladen haben, entpacken Sie zunächst die heruntergeladene „rar“-Datei mit einer geeigneten Software wie beispielsweise WinRAR auf Ihrem PC.
3. Wichtiger Hinweis: Führen Sie zuerst ein „MCU Upgrade“ an Ihrem DSP-Gerät aus, um X-CONTROL 2 damit betreiben können. Verbinden Sie dazu Ihr DSP-Gerät per USB-Kabel mit dem PC, auf dem Sie X-CONTROL 2 installiert haben. Starten Sie dann die ausführbare Datei „McuUpgrade.exe“ im Ordner „MCU Upgrade“ der zuvor entpackten Datei. Nach dem Start müssen Sie nichts weiter tun, bis die Aktualisierung im Terminal-Fenster beendet ist. Danach können Sie das Fenster schließen.
4. Nun können X-CONTROL 2 auf Ihrem PC installieren. Starten Sie dazu die „setup.exe“ der zuvor entpackten Datei. Der Installationsassistent führt Sie durch die üblichen Schritte. Es wird empfohlen, eine Desktopverknüpfung zu erstellen (Create a desktop icon). Nach der Installation sollte ein Neustart des Computers durchgeführt werden.

⚠ Wichtiger Hinweis zu 64 Bit Betriebssystemen: Bei 64 Bit Betriebssystem müssen Sie gegebenenfalls den 64-BIT Gerätetreiber manuell installieren. Sie finden diesen ebenfalls im entpackten Ordner. Bei 32 Bit Betriebsystemen erfolgt die Treiberinstallation automatisch während der folgenden Programm-Installation.

KONFIGURATION DES PROZESSORS PER SOFTWARE

Zur Konfiguration des DSP-Prozessors sollte dieser nun per beiliegendem USB-Kabel mit dem Computer auf dem Sie die DSP-Software X-CONTROL installiert haben verbunden werden. Nach dem Verbinden starten Sie das Programm auf dem Computer.

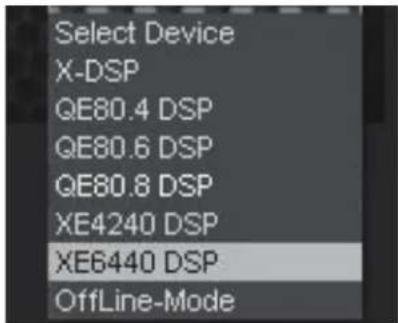

Nach dem Programmstart erscheint die Startmaske. Wählen Sie rechts unten unter Select Device Ihr Gerät QE80.4 DSP mit der Maus aus.

Demo-Modus (OffLine-Mode)

Sie können X-CONTROL auch ohne Verbindung mit dem DSP-Prozessor im Offline-Modus starten und sich mit den Funktionen der Software vertraut machen.

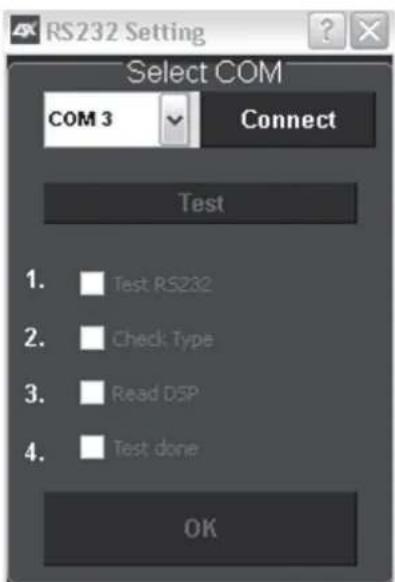

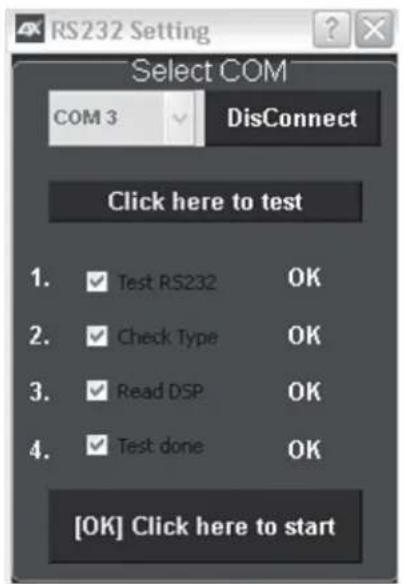

Stellen Sie im RS232 Setting die Verbindung mit dem DSP her. Die COM Schnittstelle sollte in der Regel automatisch erkannt und ausgewählt werden, sie variiert von System zu System. Klicken Sie auf Connect. Das Programm verbindet sich nun automatisch.

Sollte nach dem Auswählen von Connect nichts geschehen.

Hinweis: Der COM-Port wird automatisch vom Windows Betriebssystem zugewiesen. Beachten Sie, dass der Port zwischen COM1 und COM9 liegen muss.

FUNKTIONSHINWEISE

Klicken Sie auf Click here to test um die Verbindung zum DSP-Gerät zu prüfen

Wurde der Test erfolgreich durchgeführt erscheinen 4 Häkchen in den Checkboxen. Drücken Sie dann auf „[OK] Click here to start“ um fortzufahren.

Sollte eines der Häkchen bei einer Checkbox nicht erscheinen, liegt ein Problem vor welches zu einer Fehlfunktion führen kann. Beachten Sie dazu die folgenden Angaben:

Fehler:

„ERROR“-Meldung bei Verbindung zwischen DSP-Gerät und Computer

Ursache 1:

Das DSP-Gerät ist im PROTECT-Modus (Schutzschaltung) oder nicht eingeschaltet.

Hinweis: Die POWER LED sowie die USB LED müssen aufleuchten

Lösung:

Beheben Sie die Ursache

Ursache 2:

Das „MCU Upgrade“ am DSP-Gerät (siehe Seite links oben), wurde nicht korrekt oder gar nicht ausgeführt.

Lösung:

Führen Sie das „MCU Upgrade“ erneut aus.

Fehler:

„The COM port could not open...“-Meldung bei Verbindung zwischen DSP-Gerät und Computer

Ursache:

Im Verbindungsfenster nach dem Software-Start wurde der falsche COM Port ausgewählt oder festgelegt.

Lösung:

Wählen Sie den richtigen Port aus. Prüfen Sie bei Bedarf den Port im Geräte-Manager in Windows unter „Anschlüsse (COM & LPT), Eintrag „USB-Serial CH340“.

Den Eintrag finden Sie unter:

Einstellungen > Systemsteuerung > Verwaltung > Computerverwaltung > Geräte-Manager > Anschlüsse COM (COM & LPT)

FUNKTIONSHINWEISE

BEDIENOBERFLÄCHE DER SOFTWARE

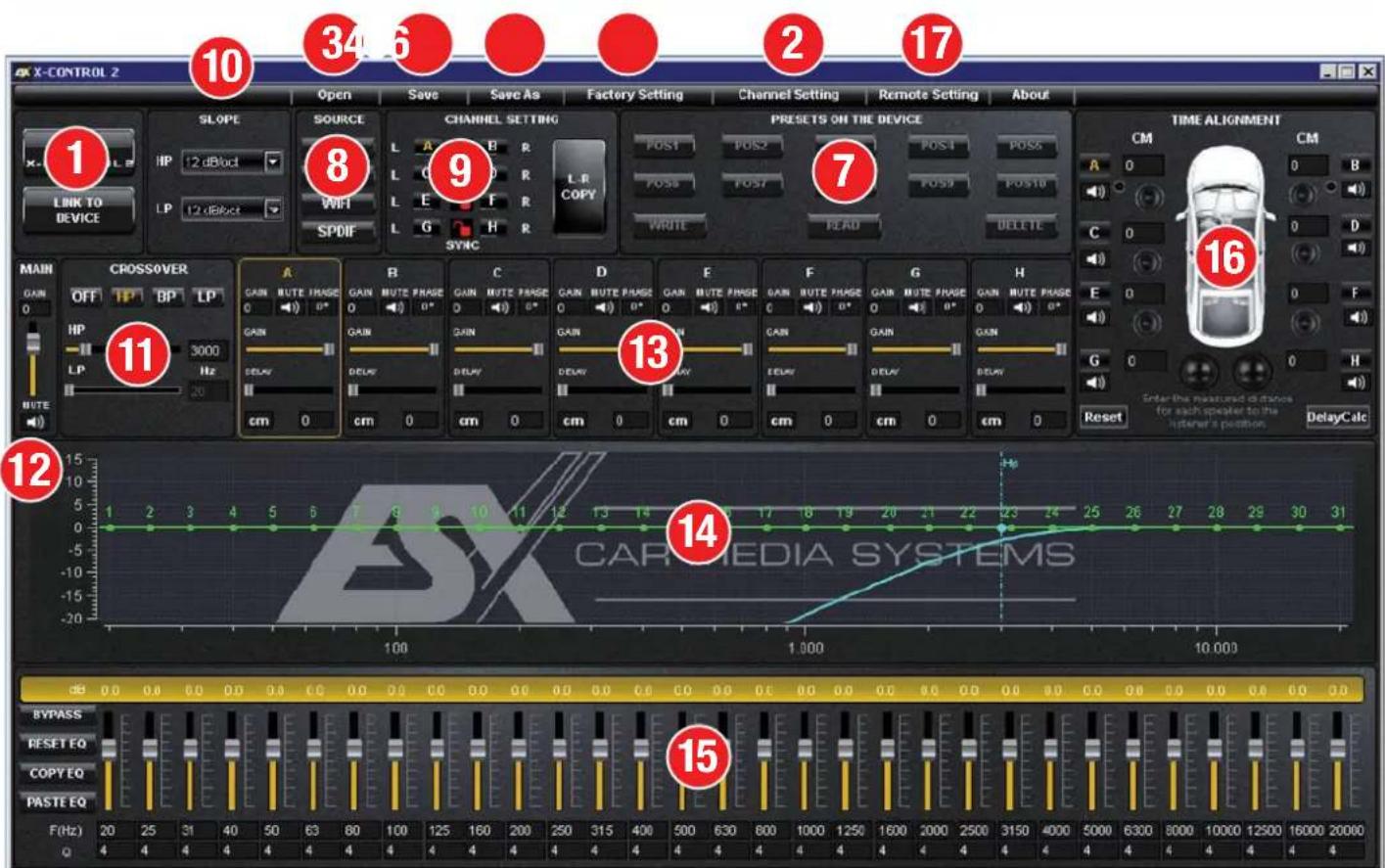

Hier können Sie unzählige Einstellungen vornehmen und an Ihr Soundsystem anpassen, welche in Echtzeit über den DSP-Gerät sofort hörbar sind. Sobald Sie mit der Konfiguration eines Settings fertig sind, kann dieses auf den einen Speicherplatz im DSP-Gerät übertragen werden. Sie können bis zu 10 verschiedene Settings speichern und mit der Fernbedienung jederzeit im laufenden Betrieb auswählen. Im folgenden Abschnitt werden die einzelnen Funktionen der X-CONTROL 2 Bedienoberfläche erklärt.

1 LINK TO DEVICE: Verbindet den PC per USB mit dem DSP-Gerät.

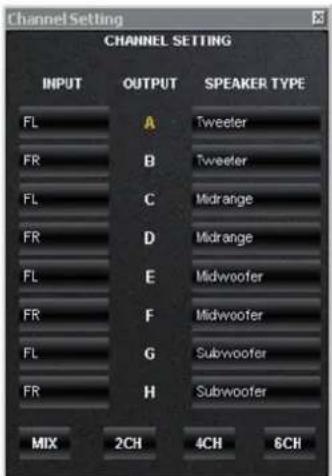

2 Channel Setting": Öffnet ein Dialogfenster, in dem Sie die Konfigurationen für Ihr gewünschtes Soundsystem auswählen können.

Dort können Sie die Belegung der Eingänge (INPUT) und Ausgänge (OUTPUT) pro Kanal am DSP-Gerät frei festlegen.

Unter „SPEAKER TYPE“ können Sie pro Kanal den gewünschten Lautsprecher auswählen. Dadurch werden die passenden Parameter am jeweiligen Kanal schon voreingestellt und Sie müssen dann lediglich nur noch die Feineinstellung durchführen.

„MIX“ muss gewählt werden, wenn Sie am DSP-Gerät die Hochpegeleingänge verwendet werden. Dabei wird das Audiosignal summiert.

Unter „2CH“, „4CH“ oder „6CH“ (Eingangsbelegung) können Sie jeweils eine bereits voreingestellte Soundsystemvariante auswählen, die Sie vorab festlegen können. Sie müssen dann lediglich nur noch die Feineinstellung durchführen.

3 Open: Öffnet ein auf dem PC zuvor gespeichertes Setting.
4 Save: Speichert ein Setting in einer Datei auf dem PC mit dem aktuellen verwendeten Dateinamen. Wurde zuvor noch kein Dateiname ausgewählt, können Sie im folgenden Dialog einen beliebigen Dateinamen bestimmen.
5 SaveAs: Speichert das Setting unter einem anderen Dateinamen ab, welchen Sie im folgenden Dialog bestimmen können.
6 Factory Setting: Setzt alle Einstellungen auf die Werkseinstellung zurück.

FUNKTIONSHINWEISE

7 Unter „PRESETS ON THE DEVICE“, können Sie die Speicherplätze (POS1 - POS10) für die einzelnen Settings auf dem DSP-Gerät auslesen, löschen oder belegen. Wählen Sie zunächst den Speicherplatz (POS1 - POS10), denn Sie bearbeiten oder auslesen möchten aus.

WRITE*: Speichert die augenblicklich eingestellte Einstellungen (Setting) im DSP-Gerät auf dem zuvor ausgewählten Speicherplatz ab.

READ*: Liest den zuvor ausgewählten Speicherplatz aus dem Speicher des DSP-Gerät aus.

DELETE*: Löscht den zuvor ausgewählten Speicherplatz aus dem Speicher des DSP-Gerät.

Hinweis: Speichern Sie die Settings immer numerologisch (POS 1, POS 2, POS 3,...) ab, damit diese mit der Fernbedienung aufgerufen werden können. Es dürfen keine Speicherplätze dazwischen unbelegt bleiben, ansonsten sind die nachfolgenden Settings nicht aufrufbar.

*Wichtig: Dafür muss unbedingt die beiliegende Fernbedienung am DSP-Gerät angeschlossen sein.

8 Unter „SOURCE“ können Sie zwischen den einzelnen Eingangsquellen SPDIF (Optischer Eingang), MAIN (RCA/Cinch Audioeingänge) sowie AUX (RCA/Cinch Stereoeingang) wählen.
9 Unter „CHANNEL SETTING“ können Sie die jeweiligen Kanalpaare für L und R mit dem Schloss-Symbol in der Mitte miteinander verlinken, um die Einstellungen für beide Kanäle zu synchronisieren. Mit „L > R COPY“ können Sie zudem auch die Einstellung des zur Zeit gewählten linken Kanals auf den rechten Kanal kopieren.
10 Unter „SLOPE“ können Sie jeweils die Flankensteilheit des Hochpass- (HP) oder Tiefpassfilters (LP) am gerade ausgewählten Kanal festlegen, welche von 6dB pro Oktave (sehr flach) bis 48dB pro Oktave (sehr steil) in 6dB Schritten auswählbar ist.

Hinweis: Das HP bzw. LP Bedienfeld ist inaktiv (grau), wenn unter CROSSOVER nicht entsprechend HP, LP oder BP ausgewählt wurde.

11 Unter „CROSSOVER“ können Sie den gewünschten Filtertyp (OFF, HP, BP oder LP) am gerade ausgewählten Kanal festlegen. Mit den Reglern neben HP und LP kann die Trennfrequenz der Filter eingestellt werden. Die Regler sind nur bei aktiviertem Filter aktiv. Sobald ein Filtertyp ausgewählt wurde, wird dieser sofort graphisch in der Frequenzbandvorschau dargestellt.

Hinweis: Bei ausgewähltem Filter kann die Trennfrequenz auch direkt in der Frequenzbandvorschau mit der Maus verändert werden. Klicken und Halten Sie hierzu den Punkt an der Trennlinie und bewegen die Maus zur gewünschten Stelle auf dem Frequenzband.

Tipp: Anstelle des Schiebereglers können Sie direkt die Trennfrequenz auch nach einem Doppelklick auf die Werte daneben mit der Tastatur eingeben. Bestätigen Sie die Eingabe mit ENTER.

12 Unter „MAIN“ können Sie bei „GAIN“ Gesamtlautstärke (-40dB bis +12dB) des DSP-Geräts einstellen.

Achtung: Benutzen Sie diesen Regler jedoch mit Bedacht. Ein zu lauter Pegel könnte Ihre Lautsprecher beschädigen. Mit „MUTE“ können Sie die Stummschaltung an- und ausschalten.

13 Unter den Kanalsektionen A bis H können Sie folgende Einstellungen für den jeweils ausgewählten Kanal vornehmen:

• Mit „GAIN“ können Sie den Pegel von 0dB bis -40dB reduzieren.
• Mit den „MUTE“ können Sie den Kanal stummschalten.
• Mit „PHASE“ können Sie die Phase von 0° auf 180° umschalten.
• Mit „DELAY“ können Sie eine Laufzeitkorrektur (Verzögerung) des Signals einstellen. Beachten Sie dazu auch den Abschnitt „TIME ALIGNMENT“ auf der nächsten Seite.
• Durch Anklicken des Felds „CM“ kann die Einheit für „DELAY“ von Zentimeter (cm) auf Millisekunden (ms) umgeschaltet werden.

Mit den Parametern „PHASE“ und „DELAY“ können Sie das Soundsystem optimal an ihre Fahrzeugakustik anpassen und eine perfekte Feineinstellung der akustischen Bühne vornehmen.

Die Frequenzband-Vorschau zeigt die Hüllkurve des 31-Band Equalizers sowie die aktuell unter „CROSSOVER“ gewählten-Einstellungen des jeweilig ausgewählten Kanals grafisch an. Dort können Sie auch mit dem Verschieben der Haltepunkte der jeweils dargestellten Parameter die jeweiligen Werte nach Belieben verändern.
Im parametrischen 31-Band Equalizer (Kanal A - F) kann mit den Schiebereglern zwischen 20 Hz und 20000 Hz der gewünschte dB-Wert im gerade ausgewählten Kanal (-18 bis +12) eingestellt werden. Bei den Subwooferkanälen (Kanal G & H) kann der 11-Band Equalizer zwischen 20 Hz – 200 Hz eingestellt werden.

Unterhalb der einzelnen Regler kann die Güte unter „Q“ per Zahlenwert (0,5 für sehr flach – bis 9 für sehr steil) eingegeben werden. In den Eingabefeldern F(Hz) kann der gewünschte Zahlenwert für den parametrischen Equalizer eingegeben werden.

Mit „BYPASS“ schalten Sie die Equalizer-Funktion an oder aus.

Mit der „RESET“ setzen Sie alle Einstellungen des Equalizers zurück (Alle anderen sind hiervon nicht betroffen).

Mit „COPY EQ“ können Sie die gesamten Einstellungen des Equalizers kopieren und per „PASTE EQ“ auf einen anderen Kanal übertragen.

FUNKTIONSHINWEISE

16 Im Abschnitt „TIME ALIGNMENT“ finden Sie eine vereinfachte Möglichkeit, die Laufzeitkorrektur der einzelnen Kanäle von X-CONTROL 2 berechnen zu lassen, um das Soundsystem und das DSP-Gerät optimal auf die akustische Bühnenmitte auszurichten. Beachten Sie dazu die folgenden Schritte:

• Messen Sie zuerst den Abstand aller Lautsprecher des Soundsystems zur akustischen Bühnenmitte (z.B. der Fahrersitz auf Ohrhöhe des Fahrers).
• Tragen Sie dann die gemessenen Abstandswerte unter „TIME ALIGNMENT“ für jeden Kanal in das entsprechende Eingabefeld in Zentimeter (CM) ein.
• Wenn Sie alle Abstandswerte eingetragen haben, drücken Sie auf „DelayCalc“. X-CONTROL 2 berechnet dann die dazu passenden Parameter und überträgt diese automatisch in den jeweiligen Kanal von A - H. Danach können Sie dort in den Kanalsektionen noch mit dem Regler „Delay“ eine Feinjustierung vornehmen.
• Mit „Reset“ können Sie alle Werte wieder zurücksetzen.
• Mit Lautsprechersymbol in jedem Kanal können Sie den jeweiligen Kanal stummschalten.

17 Unter „REMOTE SETTING“ können Sie festlegen, auf welchem Kanalpaar (EF Channel oder GH Channel) mit der angeschlossenen Fernbedienung der Basspegel gesteuert werden soll. Wählen Sie deshalb immer jenes Kanalpaar, an das Sie den Subwoofer angeschlossen haben.

MODELL	QE80.4 DSP
KANÄLESCHALTUNGSPRINZIP	4CLASS D Digital
AUSGANGSLEISTUNG RMS 13,8 V
Watt an 4 / 2 Ohm	4 x 80 / 125
Watt an 4 Ohm gebrückt	2 x 250
AUSGANGSLEISTUNG MAX. 13,8 V
Watt an 4 / 2 Ohm	4 x 160 / 250
Watt an 4 Ohm gebrückt	2 x 500
Frequenzgang -3dB	5 Hz - 20 kHz
Dämpfungsfaktor	> 100
Signal-Rauschabstand	> 90 dB
Kanaltrennung	> 60 dB
Klirrfaktor (THD&N)	0,05%
Eingangsempfindlichkeit	4 - 0,3 V
Eingangsimpedanz	> 47 kOhm
DSP-Prozessor	Cirrus Logic Single Core 32 bit, 8-Kanal, 192 kHz
Niedrigpegel-Audioeingänge Cinch/RCA	FL / FR / RL / RR / SUB L / SUB R
Hochpegel-Audioeingänge per Kabelsatz	FL / FR / RL / RR / SUB L / SUB R
Niedrigpegel-Audioausgänge Cinch/RCA per Kabelsatz	E (CH 5) / F (CH 6), G (CH 7) / H (CH 8)
Weitere Eingänge	TOSLINK (optisch 12 ~ 96 kHz, stereo)AUX (3,5 mm Klinke, stereo)
Automatische Einschaltfunktion (Auto Turn On)	Über Hochpegel-AudioeingängeBei Verwendung liegt ein +12V Einschaltsteuersignal an der REM Buchse für weitere Geräte an
X-CONTROL 2.0.3 DSP-Software	für Microsoft WindowsTMXP SP3, Vista, 7, 8, 8.110 Presets, Gain -40 ~ +12dB6 x 31-Band Equalizer, 2 x 11-Band Equalizer, -18 ~ 12 dB, Güte 0,5 ~ 9Einstellbereich 20 ~ 20.000 Hz (Ausgänge A-F), 20 ~ 200 Hz (Ausgänge G-H)6 ~ 48 db/Okt. HP/BP/LPLaufzeitkorrektur 0~15 ms/0~510 cmPhasendrehung 0°/180°
Fernbedienung mit LED-Display	für Master Volume, Subwoofer Volume,Eingangsmodus, Speicherplatzauswahl
Sicherungswert	2 x 35 A
Abmessungen (Breite x Höhe x Länge)	165 x 46 x 255 mm
Technische Änderungen und Irrtümer vorbehalten!

FEHLERBEHEBUNG

Fehler: keine Funktion

Ursache:

1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung
3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen.
4. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.

Lösung:

Erneute Überprüfung Sicherungen austauschen

Fehler: kein Ton aus Lautsprecher, aber Power LED leuchtet

Ursache:

1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Lautsprecherkabel oder Cinchkabel sind defekt. Kabel ersetzen
3. Die Lautsprecher sind defekt.
4. HP Regler in Betriebsart LP/BP zu hoch eingestellt. Regler runterdrehen
5. Kein Signal vom Steuergerät (Radio)
6. Falsche Audioquelle unter INPUT SOURCE ausgewählt, die nicht angeschlossen ist (z.B. AUX IN) Auswahl prüfen
7. In der DSP-Software ist z.B. „Mute“ für einen oder alle Kanäle aktiviert. Einstellungen prüfen
8. Lautstärke an der Fernbedienung ist zu niedrig eingestellt

Lösung:

Volume-Regler höher drehen

Fehler: Ein bzw. mehrere Kanäle oder Regler sind ohne Funktion / fehlerhaftes Stereobild

Ursache:

1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst. Erneute Überprüfung
3. Die Lautsprecher sind defekt.
4. HP Regler in Betriebsart LP/BP zu hoch eingestellt. Regler runterdrehen
5. In der DSP-Software ist z.B. „Delay“ oder „Phase“ für einen oder alle Kanäle falsch eingestellt.

Lösung:

Auf Nullwert stellen

Einstellungen prüfen

Fehler: Verzerrungen aus Lautsprecher

Ursache:

1. Die Lautsprecher sind überlastet. Pegel niedriger einstellen

Lösung:

Pegel	am	Steuergerät
Loudness	am	Steuergerät
Bass	EQ	am Steuerg

Fehler: Keine Bässe bzw. kein Stereo-Sound

Ursache:

1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
2. Die Cinchkabel sind lose, falsch angeschlossen oder beschädigt/defekt.
3. In der DSP-Software ist z.B. „Delay“ oder „Phase“ für einen oder alle Kanäle falsch eingestellt.

Lösung:

Erneuter korrekter Anschluss
Erneuter korrekter Anschluss oder ersetzen
Einstellungen prüfen

Fehler: Verstärker schaltet in den Schutz-Modus (rote Protect-LED leuchtet)

Ursache:

1. Kurzschluss an den Lautsprechern bzw. Kabeln. Erneuter korrekter Anschluss
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher.
3. Mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
4. Überlastung durch Strommangel (zu dünne Kabelquerschnitte bei den Stromkabeln).

Lösung:

Andere höhere Impedanz wählen
Neue Lautsprecheranordnung
Anderer Einbauort wählen
Für Luftzufuhr sorgen
Größerer Kabelquerschnitt installieren

Fehler: Rauschen aus den Lautsprechern

Ursache:

1. Die GAIN-Regler in der DSP-Software sind zu hoch eingestellt. GAIN-Regler niedriger einstellen
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht.
3. Die Lautsprecherkabel oder Cinchkabel sind defekt oder beschädigt.
4. Das Rauschen kommt vom Steuergerät. Steuergerät überprüfen lassen

Lösung:

Pegel am Steuergerät niedriger einstellen Kabel ersetzen

FEHLERBEHEBUNG

Fehler: kein Ton vom Subwoofer

Ursache:

1. Die Lautstärke des Subwoofer-Ausgangs (Kanal G/H bzw. SUB OUT) ist an der Fernbedienung zu leise eingestellt.

Lösung:

Regler der Fernbedienung drücken

und

auf

halten,

Seite.

Lautstärl

7

Fehler: „ERROR“-Meldung bei Verbindung zwischen DSP-Gerät und Computer

Ursache:

1. Der DSP-Verstärker ist im PROTECT-Modus (Schutzschaltung) oder nicht eingeschaltet Beheben Sie die Ursache Hinweis: Die POWER LED sowie die USB LED müssen blau leuchten

Lösung:

Fehler: „The COM port could not open...“-Meldung bei Verbindung zwischen DSP-Gerät und Computer

Ursache:

1. Im Verbindungsfenster nach dem Software-Start wurde der falsche COM Port ausgewählt oder festgelegt.

Der Port muss zwischen COM1 und COM9 liegen.

Prüfen Sie bei Bedarf den Port im

Lösung:

Wählen Sie den richtigen Port aus.

Geräte-Manager

„Anschlüsse

Eintrag

in

(COM&LPT),

„USB-Serial

Fehler: Die gespeicherten Settings lassen sich nicht an der Fernbedienung per Mode-Taste abrufen

Ursache:

1. Die Settings müssen numerologisch gespeichert werden (POS1, POS2, POS3, ...)

Lösung:

Speichern Sie die Settings immer

numerologisch

ab

(S

FEHLERBEHEBUNG

STÖRUNGEN / INTERFERENZEN

Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Offmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermieden werden.

Hier finden Sie dazu einige Hilfestellungen:

1. Benutzen Sie nur mehrfach abgeschirmte hochwertige Cinch Audiokabel für die Anschlüsse zwischen Verstärker und Steuergerät. Eine brauchbare Alternative sind im Zubehörhandel erhältliche Entstörmaßnahmen. Verwenden Sie möglichst keine Entstörfilter, welche die Masse am Cinch/RCA-Audiokabel auftrennen.
2. Verlegen Sie die Signal-, Lautsprecher- und Stromkabel separat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im Fahrzeug. Benutzen Sie dazu die verschiedenen Kabelkanäle des Fahrzeugs. Sollte diese nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinch Audiokabel sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung des Steuergeräts (Remote) kann zusammen mit dem Cinch Audiokabel verlegt werden.
3. Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer sternförmigen Anordnung verlegen. Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der Fahrzeug-Batterie. Sie sollten diese Messung bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessenen Spannungen nur geringfügig voneinander abweichen, haben Sie den richtigen Masse-Punkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen.
4. Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete oder hochwertig vernickelte Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.

SCHUTZSCHALTUNG

Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.

Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Gehen sie dabei wie auf der nächsten Seite beschrieben vor.

Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Verstärker wieder in Betrieb genommen werden.

Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbelegs an Ihren Fachhändler zu retournieren.

ACHTUNG: Öffnen Sie keinesfalls den Verstärker und versuchen diesen selbst zu reparieren, dies hat einen Garantieverlust zur Folge. Diese Reparaturmaßnahmen sollten nur von geschulten Technikern durchgeführt werden.

INSTALLATION IN NEUEREN FAHRZEUGEN

In Fahrzeugen neueren Baujahrs (ab ca. 2002) kommen in der Regel computergestützte Diagnose- und Kontrollsysteme zum Einsatz, u.a. mit CAN-BUS- und MOST-BUS-Schnittstellen. Durch die Installation des Car Audio Verstärkers kommt ein weiterer Stromverbraucher an das 12 Volt Bordnetz des Fahrzeugs, der unter Umständen durch hohe Spannungsspitzen und durch einen erhöhten Stromverbrauch das ab Werk installierte Diagnose- und Kontrollsystem stört, bzw. Fehlermeldungen verursacht. Dadurch könnte, je nach Fahrzeugtyp und Hersteller, die Fahrsicherheit bzw. wichtige Sicherheitssysteme wie Airbags, Stabilitätskontrolle und ähnliches gestört werden.

Sollten Sie den Verstärker in einem neueren Fahrzeug wie oben beschrieben betreiben wollen, gehen Sie bitte wie folgt vor:

1. Lassen Sie die Installation nur von einem entsprechend geschulten Einbauspezalisten durchführen, am besten von einer Service-Werkstatt, die auf die Wartung und Reparatur Ihres Fahrzeugs spezialisiert und mit der Technik des Fahrzeugs vertraut ist.
2. Nach der Installation sollte unter allen Umständen eine computergestützte Diagnose des Fahrzeugsystems von Ihrer Service-Werkstatt durchgeführt werden, um eventuelle Störungen und Fehlermeldungen erkennen zu können.
3. Sollte das Bordnetz bzw. die Sicherheitssysteme durch die Installation des Car Audio Verstärkers gestört werden, können mit Hilfe von parallel geschalteten Pufferkondensatoren die etwaigen auftretenden Störungen im Bordnetz ausgeglichen werden. Ein stabiler und sachgemäßer Betrieb des Fahrzeugs kann somit gewährleistet werden.
4. Die beste Lösung stellt jedoch die Installation eines zweiten 12 Volt Stromnetzes für das Soundsystem dar, welches unabhängig von der Fahrzeugelektrik betrieben werden kann und über eine eigene Batterieversorgung verfügt.

SUCHEN SIE FALLS MÖGLICH IHRE SERVICE-WERKSTATT AUF UND LASSEN SIE SICH BERATEN!

NOTITZEN

GENERAL NOTES
