Quantum QXE6D2 - Subwoofer ESX - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Chassis)
Marke	ESX
Modell	Quantum QXE6D2
Größe	6,5 Zoll (ca. 16,5 cm)
Impedanz	2 + 2 Ohm (Doppelschwingspule)
Verschaltung	Reihe: 4 Ohm; Parallel: 1 Ohm
Empfohlenes Gehäusevolumen (Bassreflex)	12 Liter
Abstimmfrequenz (Fb)	46 Hz
Grenzfrequenz (-3 dB)	38 Hz
Portdurchmesser	6,6 cm
Portlänge	36 cm
Belastbarkeit (RMS)	ca. 250 Watt (Schätzwert)
Empfindlichkeit	ca. 85 dB (Schätzwert)
Frequenzbereich	38 Hz - 200 Hz (typisch)
Einbaudurchmesser	ca. 14 cm (5,5 Zoll)
Einbautiefe	ca. 8 cm
Material Membran	Papiermembran (typisch)
Material Sicke	Gummi (typisch)
Schwingspulentyp	Doppelschwingspule (Dual Voice Coil)
Gehäuseempfehlung	Bassreflex-Gehäuse (siehe Anleitung)
Entsorgung	Elektro-Altgeräte getrennt entsorgen (ElektroG)

Häufig gestellte Fragen - Quantum QXE6D2 ESX

Wie schließe ich den Subwoofer Quantum QXE6D2 an?

Der Subwoofer hat eine Doppelschwingspule mit 2+2 Ohm. Sie können die Spulen in Reihe schalten (4 Ohm) oder parallel (1 Ohm). Beachten Sie das Anschlussdiagramm in der Bedienungsanleitung.

Welches Gehäuse wird für den QXE6D2 empfohlen?

Es wird ein Bassreflex-Gehäuse mit einem Volumen von 12 Litern empfohlen. Die Abstimmfrequenz sollte 46 Hz betragen, der Portdurchmesser 6,6 cm und die Portlänge 36 cm.

Kann der Subwoofer auch in einem geschlossenen Gehäuse betrieben werden?

Ja, der Subwoofer kann auch in einem geschlossenen Gehäuse betrieben werden. Das Volumen sollte dann etwa 8-10 Liter betragen. Die genauen Parameter entnehmen Sie bitte der Anleitung.

Welche Verstärkerleistung ist für den QXE6D2 geeignet?

Der Subwoofer hat eine Belastbarkeit von ca. 250 Watt RMS. Ein Verstärker mit 200-300 Watt RMS an 4 Ohm ist ideal. Achten Sie auf die korrekte Impedanz.

Wie reinige ich den Subwoofer?

Reinigen Sie die Membran vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel oder Wasser. Vermeiden Sie Druck auf die Membran.

Was bedeuten die Angaben 2+2 Ohm?

Der Subwoofer hat zwei separate Schwingspulen mit jeweils 2 Ohm. Durch unterschiedliche Verschaltung (Reihe oder Parallel) können Sie die Gesamtimpedanz ändern (4 Ohm oder 1 Ohm).

Kann ich den QXE6D2 in einer Pkw-Tür einbauen?

Der Subwoofer ist für den Einbau in ein Gehäuse konzipiert. Ein direkter Einbau in eine Tür ist nicht empfohlen, da ein rückseitiges Volumen benötigt wird.

Welche Kabelquerschnitte sollte ich verwenden?

Verwenden Sie Lautsprecherkabel mit einem Querschnitt von mindestens 2,5 mm² für eine optimale Leistungsübertragung.

Ist der Subwoofer für den Heimgebrauch geeignet?

Ja, der QXE6D2 kann auch im Heimbereich verwendet werden, sofern ein geeignetes Gehäuse gebaut wird. Beachten Sie die Impedanzanpassung an den Verstärker.

Wie entsorge ich den Subwoofer ordnungsgemäß?

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronikgerätegesetz (ElektroG) und nutzen Sie dafür die kommunalen Sammelstellen oder Rücknahmesysteme. Nicht in den Hausmüll werfen.

BEDIENUNGSANLEITUNG Quantum QXE6D2 ESX

WIRING DIAGRAM (Anschlussdiagramm)

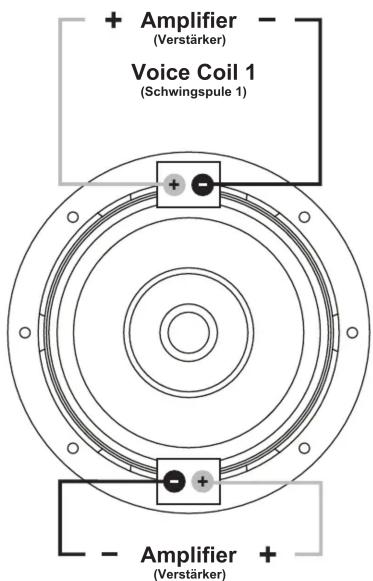

Standard

QXE6D2 / QXE8D2 / QXE10D2 = 2 + 2 Ohm

Voice Coil 2

(Schwingspule 2)

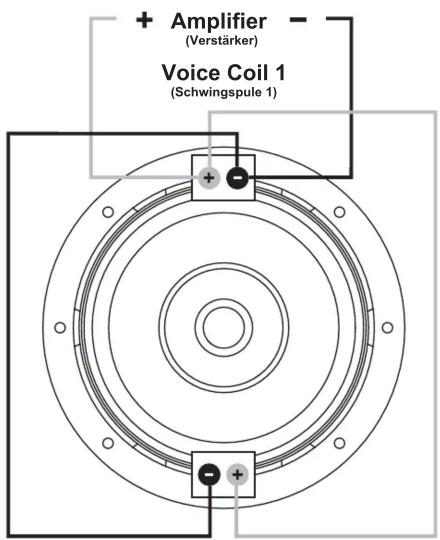

Parallel

QXE6D2 / QXE8D2 / QXE10D2 = 1 Ohm

Voice Coil 2

(Schwingspule 2)

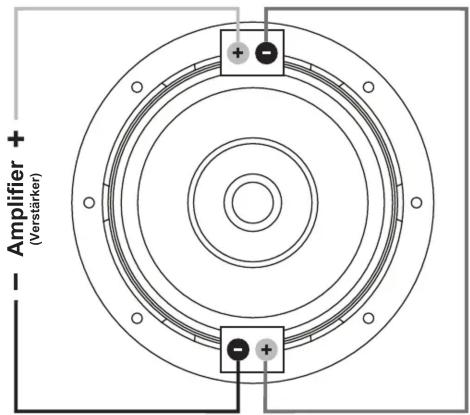

Serial

(Reihe)

QXE6D2 / QXE8D2 / QXE10D2 = 4 Ohm

Voice Coil 1

(Schwingspule 1)

Voice Coil 2

(Schwingspule 2)

QXE6D2 · QXE8D2 · QXE10D2

QUANTUM

SPECIFICATIONS

(Technische Daten)

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax max. mm	SD cm2	Mms g	Re Ohm	Fs Hz	Qms	Qes	Qts	VAS L	SPL dB/1W	Le mH	VC mm
QXE6D2	250	500	2 + 2	180	150	130	15	138	94,6	2 x 1,9	50,5	5,26	0,49	0,45	2,8	81	1,93	50
QXE8D2	400	800	2 + 2 220	183 138			18	201	160,6	2 x 1,9	43,1	4,69	0,36	4,8	83	2,24	0,33
QXE10D2	600	1200	2 + 2	273	234	155	18	332	207,4	2 x 1,9	35,6	4,84	0,36		14	34	85	2,24

RECOMMENDED ENCLOSURES ENTSORGUNG

(Gehäuse-Vorschläge)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3 Hz	TUNING FREQ.Fb Hz	PORT ∅ Kanal ∅cm	PORT LENGTH Kanal Längecm
QXE6D2	12	38	46	6,6	36
QXE8D2	18	36	43	8	38
QXE10D2	36	32	38	10	37

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de

Elektro- und Elektronikgeräte – Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt.

Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altergäten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingertechten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikeräte anbielen und auf dem Markt bereilstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumubtarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellten der Vertrieber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
