Produkttyp	SX Balanced Line Transmitter (symmetrischer Signalwandler)
Marke	ESX
Modell	SXBLT4
Kanäle	4 (zwei Stereo-Kanalpaare)
Eingänge	4x Cinch (RCA) – R/CH2 & L/CH1 und R/CH4 & L/CH3
Ausgänge	2x Mini-DIN (6-polig) – BALANCED OUTPUT CH1/2 und CH3/4
Signaltyp	Symmetrisch (Balanced Line) für störungsarme Übertragung
Anwendungsbereich	Car-Audio – Verbindung zwischen Steuergerät (Radio) und Verstärker mit Balanced-Eingang
Pegelregelung	Einstellbarer LEVEL-Regler (pro Kanalpaar)
Eingangsempfindlichkeit	Anpassbar über LEVEL-Regler (ca. 2–6 V)
Stromversorgung	Passiv – keine externe Stromversorgung nötig
Abmessungen (ca.)	50 mm × 50 mm × 20 mm
Gewicht (ca.)	50 g
Farbe	Schwarz
Lieferumfang	SXBLT4, Mini-DIN-Kabel (2x), Bedienungsanleitung
Einbauort	In unmittelbarer Nähe des Steuergerätes (Autoradio)
Besondere Merkmale	Störunanfällig gegen Interferenzen der Fahrzeugelektrik
Wartung	Gehäuse mit trockenem, weichem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nur in 12V-Fahrzeugsystemen verwenden; vor Einbau Batterie abklemmen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; bei Defekt Fachhändler kontaktieren
Hersteller	ESX (Soundigital GmbH)

Häufig gestellte Fragen - SXBLT4 ESX

Wozu dient der ESX SXBLT4?

Der SXBLT4 wandelt unsymmetrische Cinch-Signale in symmetrische Balanced Line Signale um. Dadurch werden Störungen durch die Fahrzeugelektrik reduziert und die Audioqualität verbessert.

Welche Verstärker sind kompatibel?

Der SXBLT4 ist kompatibel mit Verstärkern, die einen 6-poligen Mini-DIN-Eingang für Balanced Line besitzen. Prüfen Sie die Anschlussmöglichkeiten Ihres Verstärkers.

Wie schließe ich den SXBLT4 an?

Verbinden Sie die Cinch-Ausgänge Ihres Radios mit den Cinch-Eingängen des SXBLT4. Nutzen Sie das beiliegende Mini-DIN-Kabel, um den Balanced Output mit dem Balanced Input des Verstärkers zu verbinden.

Muss der SXBLT4 mit Strom versorgt werden?

Nein, der SXBLT4 ist ein passives Gerät und benötigt keine externe Stromversorgung. Er bezieht die nötige Energie aus dem Signal.

Wie stelle ich den Pegel (LEVEL) richtig ein?

Drehen Sie LEVEL am SXBLT4 und am Verstärker zunächst auf die 6V-Position. Stellen Sie die Lautstärke des Radios auf 80–90 %. Erhöhen Sie dann den LEVEL am SXBLT4, bis Verzerrungen hörbar sind, und reduzieren Sie leicht. Wiederholen Sie dies für den Verstärker.

Kann ich den SXBLT4 auch für 2-Kanal-Systeme nutzen?

Ja, der SXBLT4 hat vier Kanäle (zwei Kanalpaare). Für ein 2-Kanal-System können Sie nur ein Kanalpaar verwenden und das zweite Paar unbelegt lassen.

Welche Cinch-Kabel sollte ich verwenden?

Verwenden Sie hochwertige Cinch-Kabel mit guter Abschirmung, um Signalverluste und Störungen zu minimieren.

Wo sollte der SXBLT4 montiert werden?

Montieren Sie den SXBLT4 in unmittelbarer Nähe des Steuergerätes (Autoradio), um die Cinch-Kabel kurz zu halten.

Was ist der Vorteil von Balanced Line gegenüber Cinch?

Symmetrische (Balanced) Signale sind unempfindlicher gegenüber elektromagnetischen Störungen der Fahrzeugelektrik, was zu einer saubereren Audioübertragung führt.

Gibt es eine spezielle Reinigung oder Wartung?

Reinigen Sie das Gehäuse nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel. Es sind keine Wartungsarbeiten durch den Benutzer erforderlich.

BEDIENUNGSANLEITUNG SXBLT4 ESX

Die SX Balanced Line Transmitter von ESX sind spezielle Konverter zur symmetrischen Signalübertragung zum Verstärker. Der Verstärker muss dazu die passenden Anschlüsse (6-pin Mini-DIN) haben. Diese aus der Studiotechnik bzw. aus dem Pro-Audio-Bereich stammende Technologie, im englischen “Balanced Line Signal” genannt, ist im Gegensatz zu normalen Cinchkabelverbindungen störunanfälliger gegen Interferenzen der Fahrzeugelektrik, die sich negativ auf das Audiosignal auswirken.

Anschlüsse

• Montieren Sie den SXBLT in unmittelbarer Nähe des Steuergerätes (Autoradio).
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (R/CH2 & L/CH1) des SXBLT mittels geeigneter hochwertigen Cinchleitungen.
• Verbinden Sie den BALANCED OUTPUT des SXBLT mit dem BALANCED INPUT des Verstärkers mittels dem beiliegendem Mini DIN-Kabel.

ENGLISH

Short Discription:

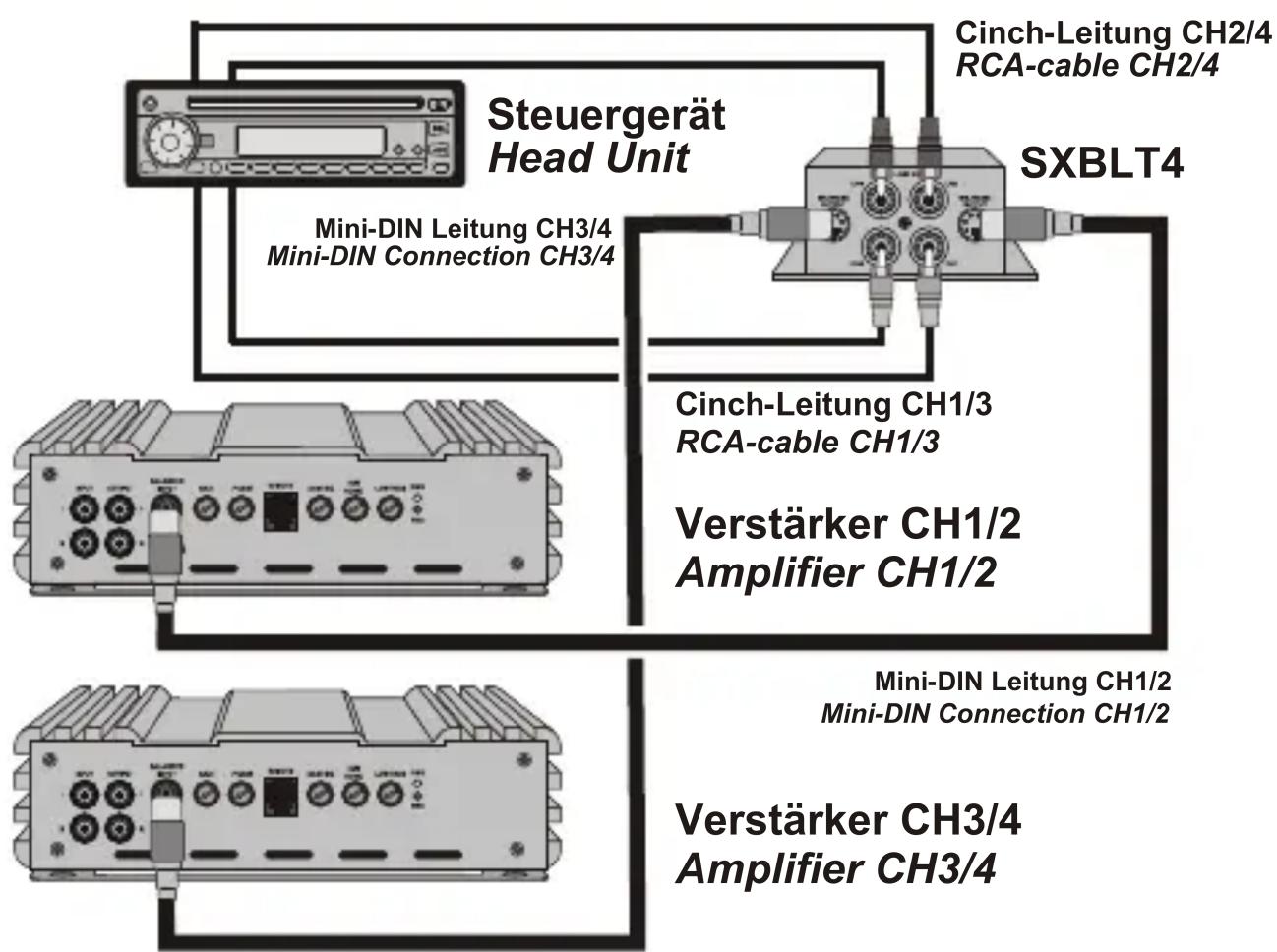

SXBLT4
