| Produkttyp | Mikrofon-Split-Box |
| Modell | PRMMS |
| Anzahl Kanäle | 4 |
| Eingänge | 4x XLR (je Kanal 1 Eingang) |
| Ausgänge pro Kanal | 1x Thru (XLR) + 2x Split (XLR, transformatorgetrennt) |
| Split-Typ | 1 in 2 + 1 (Thru) |
| Eingangspegel Max. | +4 dB |
| Ausgangspegel Max. | +4 dB |
| Ausgänge transformatorsymmetriert | Ja |
| Gehäusematerial | Stahlblech, pulverbeschichtet |
| Abmessungen (B x T x H) | 480 mm x 165 mm x 44,5 mm (19", 1 HE) |
| Gewicht | 2,18 kg |
| Anwendungsbereich | Professionelle Signalverteilung für Mikrofone an PA-, Monitor- und Recording-Pulte |
| Besonderheiten | Entkopplungswiderstände gegen Brummschleifen, Phantomspeisung durchschleifbar über Thru-Ausgang |
| Reinigung | Nur mit trockenem Tuch reinigen |
| Sicherheitshinweise | Nicht in der Nähe von Wasser betreiben, Lüftungsschlitze frei halten, nur von Fachpersonal reparieren lassen |
Häufig gestellte Fragen - PRMMS Palmer
Benutzerfragen zu PRMMS Palmer
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Microphone splitter kostenlos im PDF-Format! Finden Sie Ihr Handbuch PRMMS - Palmer und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PRMMS von der Marke Palmer.
BEDIENUNGSANLEITUNG PRMMS Palmer
- Lesen Sie diese Anleitung bitte sorgfältig durch.
- Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
- Befolgen Sie die Anweisungen,
-
Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
-
Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
-
Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
-
Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften
-
Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörperm, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
-
Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
-
Lüftungsschlitze dürfen nicht blockiert werden.
-
Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
-
Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
-
Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können
-
Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
-
Offnen Sie das Gerät zum Batteriewechsel, verändern Sie das Gerät nicht.
-
Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
-
Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
-
Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
-
Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
-
Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
-
Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden
-
Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
-
Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
-
Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
-
Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
-
Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
ACHTUNG:
Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repa riert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.
ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlem, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können, Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Ägültig in der Europäischen Union und anderen europäischen Ländern mit Mültrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktleibenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
ANWENDUNGSBEREICH
PRMMS
Das Modell MS der Palmer PRM-Serie ist eine Mikrofonsplitbox im 19° Gehäuse mit einer HE. Über die PRM-MS können vier Mikrofone gleichzeitig an jeweils drei verschiedene Eingänge angeschlossen werden, beispielsweise an PA-, Monitor- und Recording-Pult. Eine gegenseitige Beeinflussung der Mischpulte wird durch Entkopplungswiderstände ausgeschlossen. Das Signal wird über Transforma- toren aufgetrennt, um Brummschleifen zu verhindern. Damit eine eventuell vorhandene Phantom- speisung für Kondensatormikrofone durchgeschleift werden kann, ist der Ausgang 1 neben der Ein- gangsbuchse als Thru Buchse ausgelegt.
PRMLS
In gleicher Ausführung ist die Palmer PRMLS, eine Line Isolating und Split-Box erhältlich. Ein Mischpult kann so zum Beispiel an mehrere Endstufen angeschlossen werden, dabei werden Brummschleifen ausgeschlossen. Um die Quellimpedanz nicht zusätzlich zu erhöhen wurde auf Entkopplungswiderstände verzichtet.
SPEZIFIKATIONEN
| PRMMS PRMLS | ||
| Produktart: Splitter Splitter | ||
| Typ: Mic split Line split | ||
| Split- Typ: 1 in 2 +1 1 in 2 + 1 | ||
| Anzahl Kanäle: 4 4 | ||
| Anzahl Eingänge: 1 4 | ||
| Eingangsanschlüsse: | XLR XLR | |
| Eingangspegel Max.: | + 4 dB + 20 dB | |
| Anzahl Split-Ausgänge pro Kanal: | 2 2 | |
| Anzahl THRU-Ausgänge pro Kanal: | 1 1 | |
| Ausgangspegel Max.: | + 4 dB + 20 dB | |
| Ausgangsanschlüsse: | XLR XLR | |
| Ausgänge transformatorsymmetriert: | Ja | Ja |
| Gehäusematerial: | Stahlblech | Stahlblech |
| Gehäuseoberfläche: | pulverbeschichtet | pulverbeschichtet |
| Breite: | 480 mm / 19" | 480 mm / 19" |
| Tiefe: | 165 mm | 165 mm |
| Höhe: | 44,5 mm / 1 HE | 45 mm / 1 HE |
| Gewicht: | 2,18 kg | 2,3 kg |
PRMMS

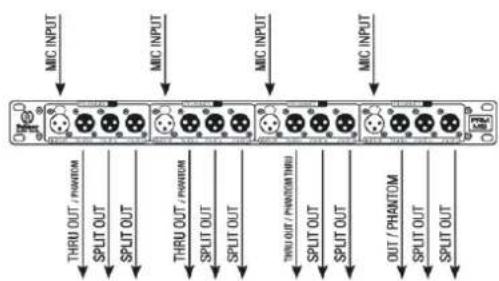

Ein Modul besitzt 4 Kanäle. Jeder Kanal hat einen Eingang, einen parallel geschalteten Ausgang zum Durchschleifen einer Phantomspeisung und zwei über Splitübertrager getrennte Ausgänge. Alle Ausgänge sind über Widerstände zusätzlich entkoppelt.
PRMLS
Für Line Signale ausgelegt. Um möglichst niedrige Quellimpedanzen zu erhalten, wurde auf Entkopplungswiderstände verzichtet.
Marke : Palmer
Modell : PRMMS
Kategorie : Microphone splitter
