IB-G1826MF-C31 - Nicht kategorisiert Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	USB-C Multi-Port-Hub
Modell	IB-G1826MF-C31
Marke	Icy Box
Abmessungen (L x B x H)	ca. 115 x 60 x 25 mm
Gewicht	ca. 100 g
Eingangsschnittstelle	USB-C (USB 3.2 Gen 2)
Ausgangsanschlüsse	2x USB-A 3.2, 1x HDMI 4K@60Hz, 1x USB-C PD 100W, 1x SD/TF-Kartensteckplatz, 1x 3,5-mm-Audio
Power Delivery	Bis zu 100W (USB-C PD)
Videoausgang	HDMI 2.0 unterstützt bis zu 4K@60Hz
Datenübertragungsrate	Bis zu 10 Gbit/s (USB 3.2 Gen 2)
Kompatible Systeme	Windows, macOS, Linux, iPadOS, Android mit USB-C
Stromversorgung	Bus-betrieben oder über externes Netzteil (nicht im Lieferumfang enthalten)
Material	Aluminiumlegierungsgehäuse
Betriebstemperatur	0°C bis 45°C
Zertifizierungen	CE, FCC, RoHS
Hauptfunktionen	Erweitern Sie die Gerätekonnektivität: Fügen Sie USB-A, HDMI, SD-Kartensteckplatz und 3,5-mm-Audio zu USB-C-Geräten hinzu.
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Vermeiden Sie Flüssigkeiten und Scheuermittel.
Sicherheit	Von Feuchtigkeit und extremen Temperaturen fernhalten. Nicht zerlegen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer zu wartenden Teile. Wenden Sie sich für Reparaturen an den Icy Box Support.

Häufig gestellte Fragen - IB-G1826MF-C31 Icy Box

Wie viele Geräte kann ich gleichzeitig anschließen?

Sie können mehrere Geräte bis zur Anzahl der Anschlüsse anschließen. Typische Nutzung umfasst 2 USB-A-Geräte, 1 HDMI-Bildschirm, 1 SD-Karte und Audio.

Unterstützt es 4K-Videoausgabe?

Ja, der HDMI-Anschluss unterstützt bis zu 4K@60Hz Auflösung.

Kann ich meinen Laptop über den Hub laden?

Ja, der USB-C-Anschluss mit Power Delivery kann Ihren Laptop mit bis zu 100W laden, wenn ein kompatibles Ladegerät angeschlossen ist.

Ist es mit meinem MacBook kompatibel?

Ja, es funktioniert mit MacBooks mit USB-C-Anschluss, einschließlich M1- und Intel-Modellen.

Muss ich Treiber installieren?

Nein, es ist Plug-and-Play unter Windows, macOS, Linux und iPadOS. Es sind keine zusätzlichen Treiber erforderlich.

Was ist die Datenübertragungsgeschwindigkeit?

USB 3.2 Gen 2 bietet eine Übertragungsrate von bis zu 10 Gbit/s.

Unterstützt es gleichzeitig SD- und TF-Karten?

Ja, es hat separate Steckplätze für SD- und TF-Karten, und beide können gleichzeitig verwendet werden.

Kann ich es mit einer Nintendo Switch verwenden?

Ja, der Hub funktioniert mit Nintendo Switch, wenn er über USB-C angedockt ist. Der Videoausgang wird jedoch möglicherweise nicht in allen Modi unterstützt.

Was soll ich tun, wenn der Hub nicht mehr funktioniert?

Versuchen Sie, das Gerät zu trennen und wieder anzuschließen, stellen Sie eine ausreichende Stromversorgung sicher und testen Sie es mit verschiedenen Geräten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Icy Box Support.

Wird der Hub bus-gespeist oder benötigt er externe Stromversorgung?

Er kann für Geräte mit geringem Stromverbrauch bus-gespeist werden, aber für Geräte mit hohem Stromverbrauch oder zum Laden schließen Sie ein USB-C-Netzteil an (separat erhältlich).

BEDIENUNGSANLEITUNG IB-G1826MF-C31 Icy Box

Externes USB Type-C® Gaming-Gehäuse für M.2 NVMe SSD

Sicherheitshinweise IB-G1826MF-C31

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitshinweise IB-G1826MF-C31

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Safety information IB-G1826MF-C31

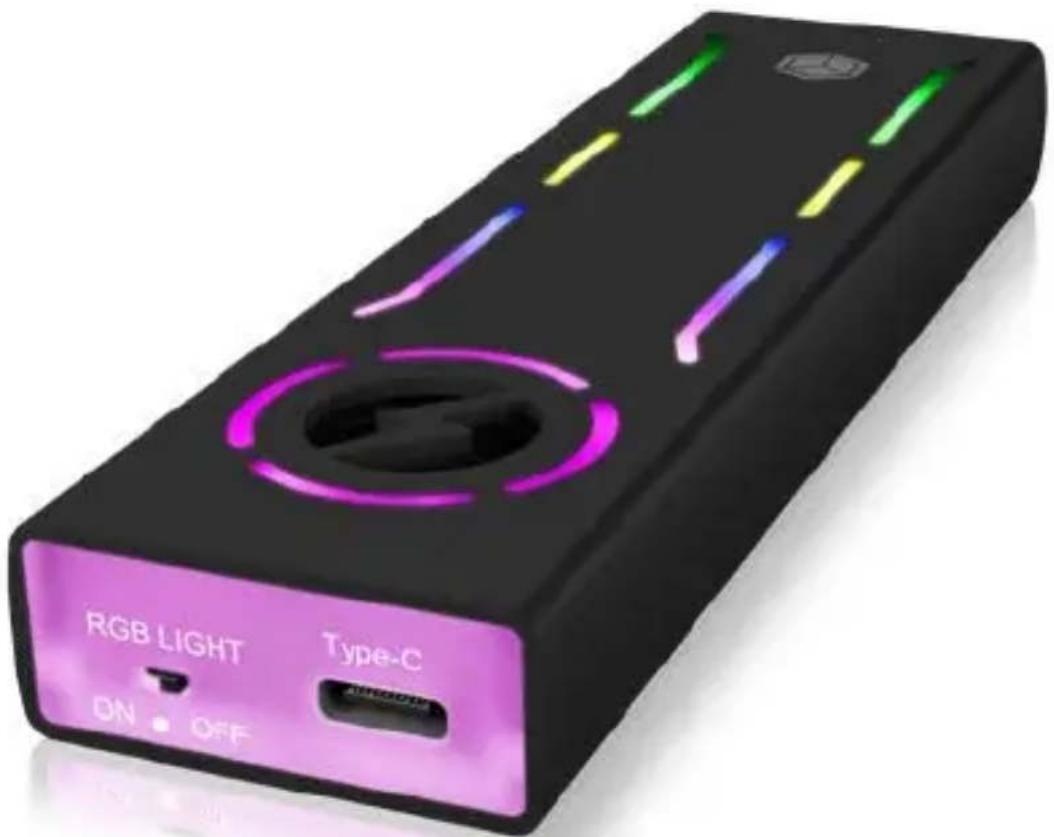

Das IB-G1826MF-C31 mit pulsierender ARGB Beleuchtung wertet Ihre SSD nicht nur optisch auf. Mit USB 3.1 (Gen 2) Type-C ^® und bis zu 10 Gbit/s können Gaminginhalte blitzschnell geladen werden. Nehmen Sie Ihre Gamingbibliothek mit wohin sie wollen. Das robuste Aluminiumdesign des IB-G1826MF-C31 passt in jede Hosentasche, also ideal für unterwegs.

Bitte nehmen Sie folgende Informationen zur Kompatibilität von USB Type-C® Gehäusen und Adaptern, inklusive dieses Gerätes, zur Kenntnis!

- Ihr Hostcomputer muss über eine USB Type-C ^® oder Type-A Schnittstelle verfügen.

- Das IB-G1826MF-C31 arbeitet auch mit Notebooks und PCs mit USB 3.0/2.0/1.1 Type-A

- Schnittstellen mittels des beiliegenden USB Type-C © zu Type-A Kabels.

- Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt ^TM 3 Type-C ^ Schnittstelle mit der von USB 3.1 (Gen 2) angegebenen Transferrate von bis zu 10 Gbit/s.

• Die Type-C ^® Schnittstelle kann in einigen Notebooks und PCs mit USB 3.0 oder 2.0 angebunden sein. Das Gehäuse liefert nur an USB 3.1 (Gen 2) Schnittstellen die volle Datenübertragungsrate von bis zu 10 Gbit/s.

Achtung: Dieses Gehäuse unterstützt ausschließlich M.2 PCIe NVMe SSDs! Es werden keine M.2 SATA (AHCI) SSDs unterstützt!

Externes USB Type-C® Gehäuse für M.2 NVMe SSD

Mit dem externen USB 3.1 Type-C ^® Gehäuse IB-G1826MF-C31 können Sie eine NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff auf M.2 Datenträger von bis zu 2 TB, egal mit welchem Host Sie es verbinden. Das IB-G1826MF-C31 ist kompatibel mit M.2 NVMe SSDs der Längen 30, 42, 60 und 80 mm und ist für eine Vielzahl von Anwendungen wie Hochgeschwindigkeitsspeicherung, Gaming oder das Ausführen eines mobilen Betriebssystems geeignet.

Die ARGB Beleuchtung kann mit dem passenden Softwaretool nach eigenen Wünschen eingestellt oder per Schalter am Gehäuse ganz ausgeschaltet werden.

Handbuch IB-G1826MF-C31

Verpackungsinhalt

• 1x IB-G1826MF-C31 (Laufwerk nicht im Lieferumfang enthalten)
• 1x Type-C ^® zu Type-A ^® Kabel
• 1x Type-A zu Type-C ® Adapter
• 1x Silikon Wärmeleitpad
• 1x Kühlkörper
- 1x Werkzeug
• 2x M.2 Gummihalterung
- 2x Gummiband
- 1x Handbuch

Hauptmerkmale

• Hochwertiges Gaming Aluminiumgehäuse mit ARGB LED Beleuchtung
• Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C ^ und Type-A
  • Datenübertragungsraten mit bis zu 10 Gbit/s
  • M-Key Sockel für NVMe SSDs, 22 x 30/42/60/80 mm
  • Kühlkörper und Wärmeleitpad
  • Werkzeuglose M.2 Befestigung
• Unterstützt Windows ® und macOS®

Systemanforderungen

Ein freier USB 3.1 (Gen 2) Type-A oder Type-C® Anschluss an Ihrem Hostcomputer. Alternativ kann ein Thunderbolt® 3 Type-C® Anschluss mit bis zu 10 Gbit/s genutzt werden.

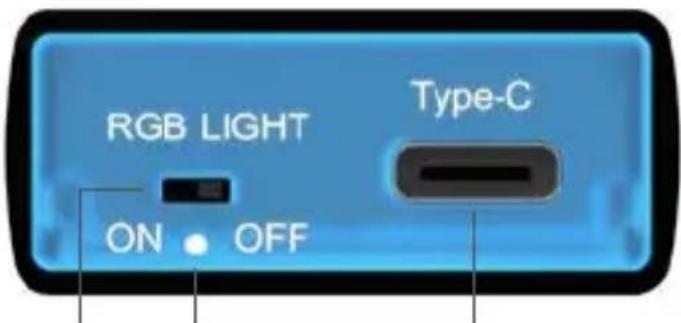

Produktübersicht

3.2.1.

1. Ein-/Ausschalter für ARGB Beleuchtung
2. LED für Betrieb und Zugriff
3. USB 3.1 (Gen 2) Type-C ^® Anschluss zum Hostcomputer

Handbuch IB-G1826MF-C31

SSD Installation

Achtung: Während der SSD Installation des Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein.

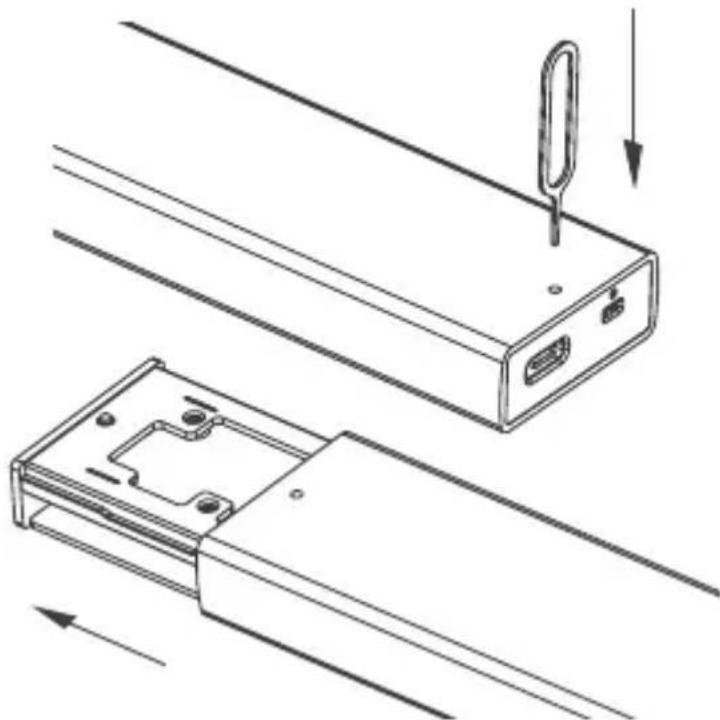

Entnehmen Sie die Platine mit Hilfe des mitgelieferten Werkzeugs. Drücken Sie die spitze Seite des Werkzeugs in das kleine Loch auf der Unterseite an der Stirnseite des Hostanschlusses.

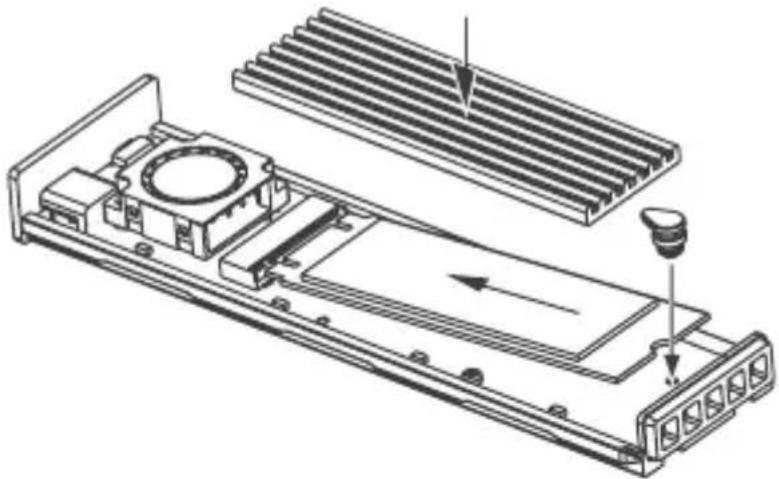

Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite und in einem Winkel von ca. 30° so in den M.2 Slot, dass sie sich widerstandslos einfügt. Setzten Sie nun die M.2 Gummihalterung an der halbkreisförmigen Aussparung am Ende der M.2 SSD an und drücken diese vorsichtig nach unten bis sie in der Platine eingerastet ist.

Handbuch IB-G1826MF-C31

Bringen Sie das mitgelieferte Wärmeleitpad direkt auf der eingebauten M.2 NVMe SSD an.

Setzen Sie den mitgelieferten Kühlkörper auf das Wärmeleitpad und drücken Sie ihn vorsichtig fest.

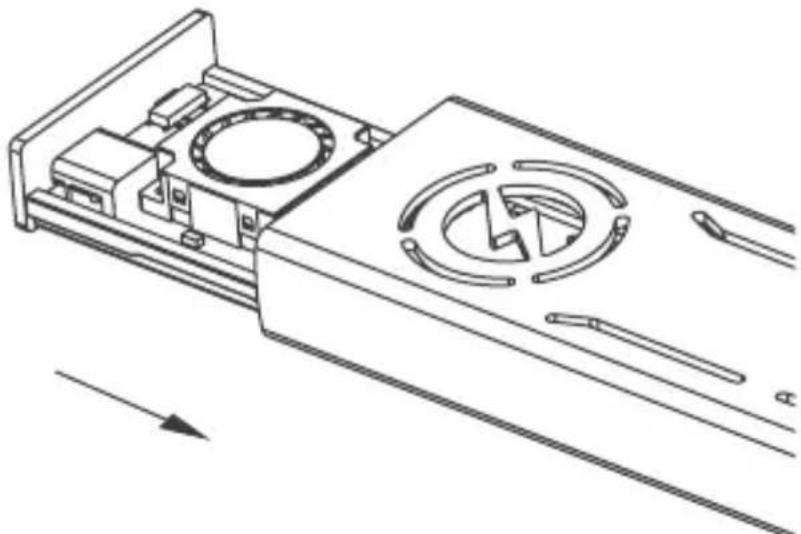

Schieben Sie den inneren Rahmen der Platine mitsamt SSD und Kühlkörper vorsichtig bis zum Anschlag in die Führungsschiene des Gehäuses, bis dieser eingerastet ist und bündig mit dem äußeren Gehäuse abschließt Achten Sie auf die korrekte Ausrichtung!

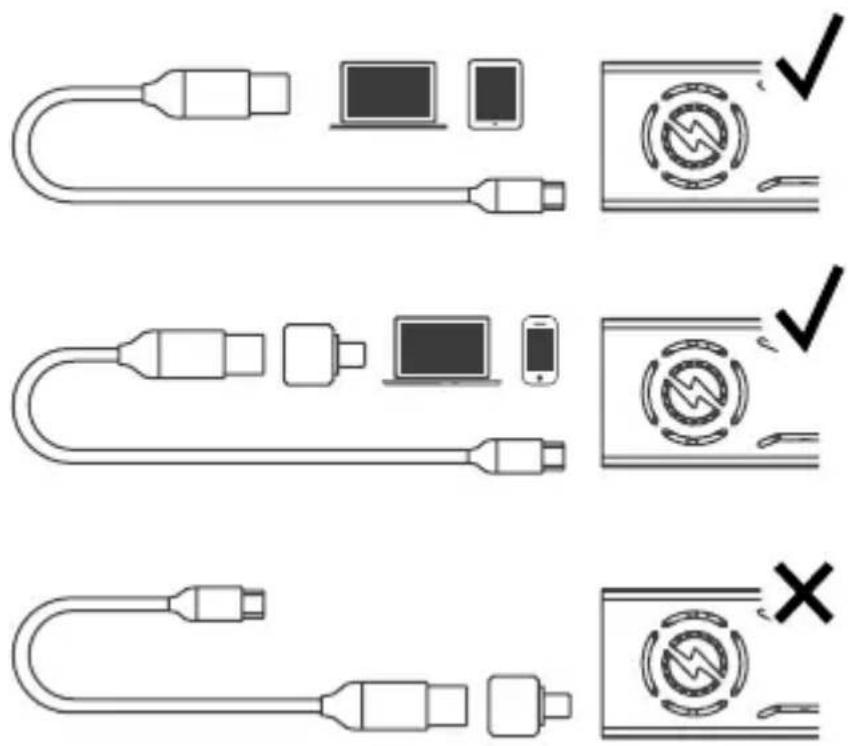

• Verbinden Sie die IB-G1826MF-C31 mittels des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers.
• Wurde das IB-G1826MF-C31 richtig eingesteckt, leuchtet die LED weiß auf. Hinweis: Achten Sie bei der Verwendung des Type-A auf Type-C® Adapters auf die richtige Richtung. Bitte verwenden Sie den Adapter nur zum Anschluss an den Computer, nicht am Gehäuse!

Anwendung

• Das externe Gehäuse kann im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden.
• Bitte das Ende von Schreib- und Lesevorgängen abwarten, bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
• Eine neue SSD muss im Betriebssystem zunächst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
• Wenn die SSD nicht sofort vom System erkannt wird, bitte prüfen ob die Treibersoftware installiert ist (USB) ob die SSD initialisiert, partitioniert und formatiert ist.
