Produkttyp	4-Schächte Festplattengehäuse
Modell	IB-574SSK-12G
Marke	Icy Box
Formfaktor	Desktop / Rackmontage
Unterstützte Laufwerksgröße	2,5" oder 3,5" SATA/SAS HDD/SSD
Anzahl der Schächte	4
Schnittstelle	Mini-SAS HD (SFF-8643) auf 1x SFF-8087 internes Kabel
Datenübertragungsrate	Bis zu 12 Gbit/s pro Port (SAS 3.0)
Backplane	SAS 12 Gbit/s mit SGPIO-Unterstützung
Kühlung	1 x 80 mm Lüfter (Rückseite)
Netzteil	Internes AC-Netzteil, Eingang 100-240V, Ausgang 12V DC
Material	Aluminiumgehäuse mit Stahleinschub
LED-Anzeigen	Strom, HDD-Aktivität pro Schacht
Sicherheit	Schlüsselschloss an jedem Laufwerksschacht
Abmessungen (B x T x H)	215 x 160 x 125 mm
Gewicht	1,2 kg (ohne Laufwerke)
Betriebstemperatur	5°C bis 35°C
Betriebssystemunterstützung	Windows, macOS, Linux (erfordert geeigneten SAS-Controller)
Wartung	Werkzeuglose Laufwerksinstallation; herausnehmbarer Lüfterfilter
Verfügbarkeit von Ersatzteilen	Lüfter, Netzteil, Laufwerksschächte beim Hersteller erhältlich
Garantie	2 Jahre eingeschränkte Garantie

Häufig gestellte Fragen - IB-574SSK-12G Icy Box

Welche Art von Laufwerken ist mit dem Icy Box IB-574SSK-12G kompatibel?

Es unterstützt 2,5-Zoll- oder 3,5-Zoll-SATA- oder SAS-Festplatten und SSDs. Für SAS-Laufwerke ist ein kompatibler SAS-Controller erforderlich.

Welches Kabel benötigt der IB-574SSK-12G, um an einen Host angeschlossen zu werden?

Es verwendet ein internes Mini-SAS HD (SFF-8643) auf SFF-8087 Kabel (separat erhältlich). Dieses Kabel verbindet das Gehäuse mit einem SAS-Controller oder HBA.

Kann ich dieses Gehäuse mit einem Standard-SATA-Controller verwenden?

Nein, das Gehäuse ist für SAS-Verbindungen ausgelegt. Es funktioniert nicht mit einem Standard-SATA-Anschluss ohne einen SAS-Controller, der SATA-Laufwerke unterstützt. Allerdings können SATA-Laufwerke in den Schächten verwendet werden, wenn sie an einen SAS-Controller angeschlossen sind, der SATA-Passthrough unterstützt.

Unterstützt das Gehäuse Hot-Swapping?

Ja, es unterstützt Hot-Swap für sowohl SATA- als auch SAS-Laufwerke, sofern der Host-Controller dies unterstützt.

Wie hoch ist die maximale Datenübertragungsrate?

Jede SAS-Leitung kann bis zu 12 Gbit/s (SAS 3.0) übertragen. Das Gehäuse unterstützt 4 Leitungen, sodass die aggregierte Bandbreite 48 Gbit/s beträgt.

Wie installiere ich ein Laufwerk im IB-574SSK-12G?

Die Laufwerksschächte sind werkzeuglos. Schieben Sie das Laufwerk einfach in den Schacht, rasten Sie die Seitenführungen ein, setzen Sie dann den Schacht in den Einschub und verriegeln Sie ihn mit dem mitgelieferten Schlüssel.

Ist der Lüfter austauschbar?

Ja, der hintere 80-mm-Lüfter ist austauschbar. Es gibt einen herausnehmbaren Filter, der gereinigt werden kann. Ersatzlüfter sind bei Icy Box erhältlich.

Kann das Gehäuse in einem Rack montiert werden?

Es ist für den Desktop-Einsatz konzipiert, kann aber auf einem Regal platziert werden. Optionale Rackmontagewinkel sind möglicherweise separat für 19-Zoll-Racks erhältlich.

Wie hoch ist der Stromverbrauch?

Das mitgelieferte Netzteil liefert 12V DC bei 5A (max. 60W). Der tatsächliche Verbrauch hängt von der Anzahl und Art der installierten Laufwerke ab.

Unterstützt das Gehäuse SGPIO (Serial GPIO) für die Laufwerksaktivitäts-LEDs?

Ja, die Backplane unterstützt SGPIO, was es dem Host-Controller ermöglicht, die LED-Anzeigen pro Schacht zu steuern.

BEDIENUNGSANLEITUNG IB-574SSK-12G Icy Box

Manual IB-574SSK-12G

Handbuch IB-574SSK-12G

Handbuch IB-574SSK-12G

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Handbuch IB-574SSK-12G

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-574SSK-12G

Package content

1x IB-574SSK-12G, 1x manual, 8x frame screw, 2x key

Key features

Handbuch IB-574SSK-12G

Verpackungsinhalt

1x IB-574SSK-12G, 1x Handbuch, 8x Rahmenschraube, 2x Schlüssel

Haupteigenschaften

• Vollaluminium und Metall-Backplane für 3x 5,25" Schacht
- Hostanschluss: Mini SAS HD (SFF-8643) Datenschnittstelle mit bis zu 12 Gbit/s
- Unterstützt 4x SATA III (6 Gbit/s) oder 4x SAS III (12 Gbit/s) Laufwerke
- Abschließbar zur Sicherung der eingesetzten Laufwerke
• HotSwap und Plug & Play, kein Kapazitätslimit
• LED-Anzeigen für Strom, Festplattenzugriff, Fehlermeldung für Lüfter, Températuralarm
- 80x80 mm Lüfter
- Alarmtemperatur einstellbar auf 55° C, 60° C oder 65° C
- Unterstützt Windows® und macOS®

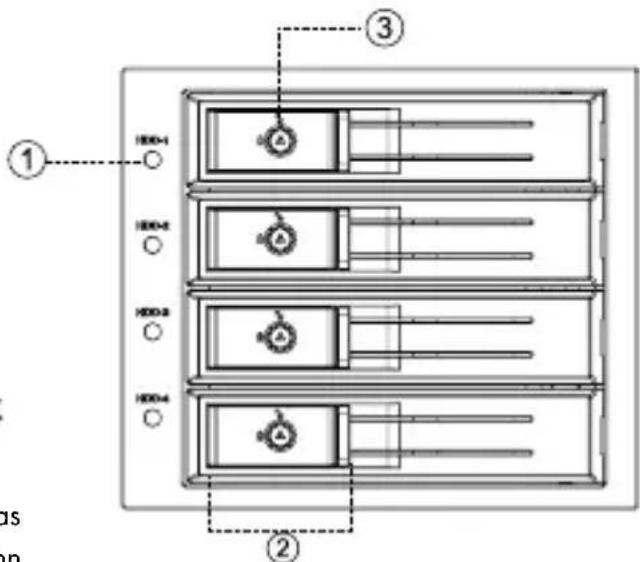

Vorderseite

1. LED-Anzeige
2. Griff zur Entriegelung
3. Schloss

Schloss

Benutzen Sie den Schlüssel, um das Schloss zu entriegeln, indem Sie ihn um 90 Grad im Uhrzeigersinn drehen.

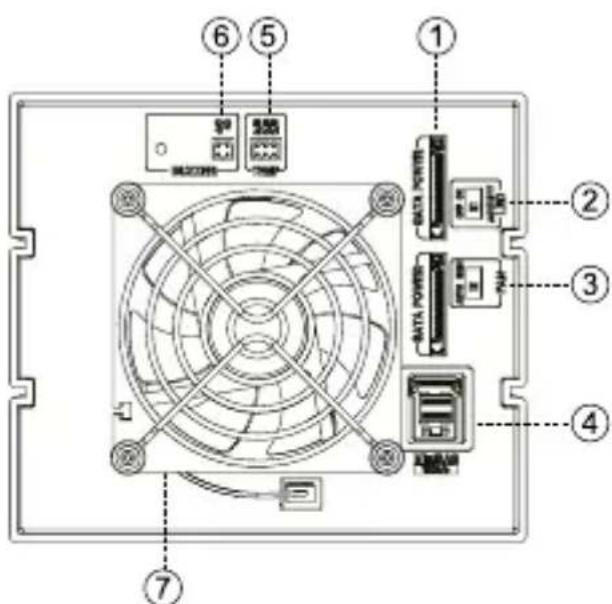

Rückseite

1. 2x 15-Pin SATA Stromversorgungsanschlüsse
2. ON/OFF Schalter für LED Festplattenaktivität
3. Wahlschalter für Lüftergeschwindigkeit (Auto/High)
4. Mini SAS HD (SFF-8643) Datenschnittstelle
5. Einstellung des Bereiches für den Temperaturalarm
6. Einstellung (ON/OFF) für Alarmsummer
7. 80x80 mm Lüfter

Handbuch IB-574SSK-12G

Einbau der Hardware

1. Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres PCs.

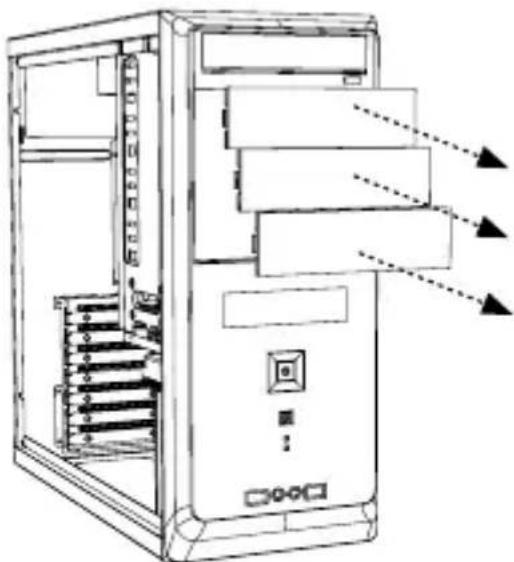

3. Entfernen Sie nun die Abdeckungen der verfügbaren 3x 5,25" Schächte.

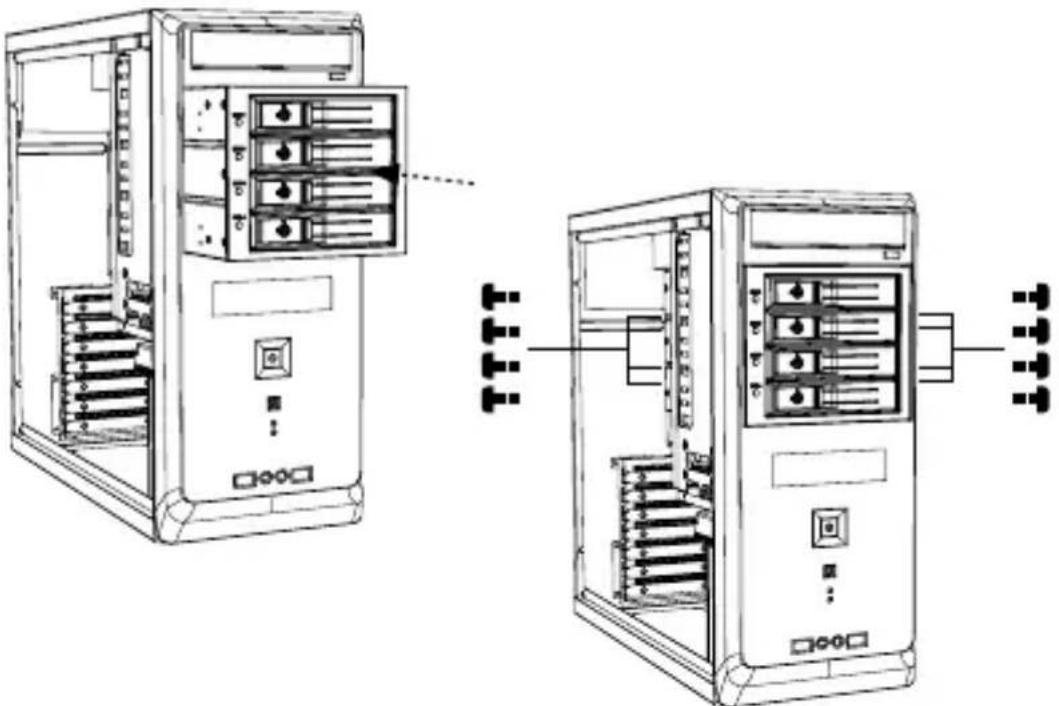

1. Schieben Sie vorsichtig die Backplane in den Schacht und befestigen Sie sie mit vier Schrauben auf jeder Seite.

Handbuch IB-574SSK-12G

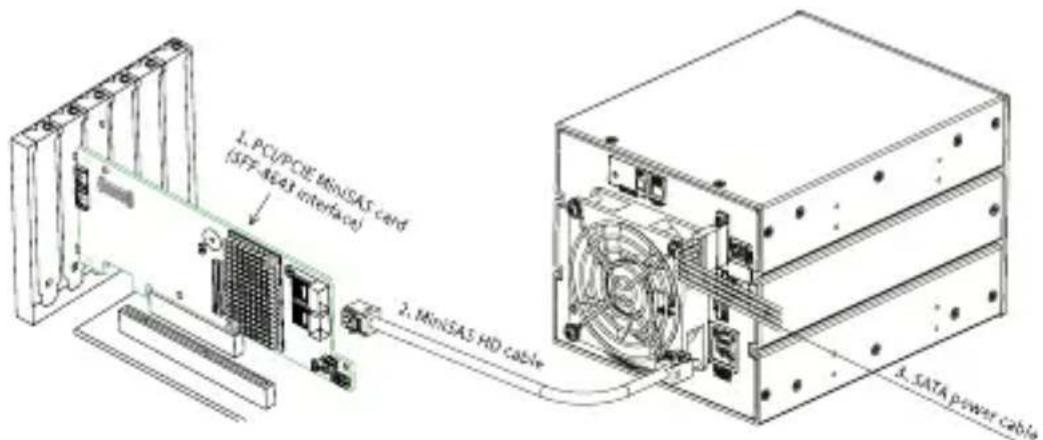

1. Verbinden Sie den Mini SAS HD Hostanschluss der Backplane mit einem Mini SAS HD Anschluss des Hostcomputers über ein Mini SAS HD Kabel (nicht enthalten).

1. Schließen Sie nun zwei 15-Pin SATA Stromanschlüsse der Backplane mittels zweier 15-Pin SATA Stromkabel an zwei 15-Pin SATA Stromanschlüsse des Hostcomputers an. Hinweis: Für den gleichzeitigen Betrieb von drei 3,5"-Laufwerken ist mehr Strom erforderlich.

2. Anschließend setzen Sie die PC Abdeckung wieder ein und schließen das Netzkabel für den PC wieder an.

Handbuch IB-574SSK-12G

Laufwerksinstallation

Achtung

• Schließen Sie die Klappe nicht gewaltsam, wenn z.B. das Laufwerk in der falschen Richtung eingesetzt wurde, da sonst das Laufwerk und/oder die Backplane beschädigt werden könnten.

• Die Laufwerke sollten immer vorsichtig behandelt werden, insbesondere beim Transport, da sonst Daten verloren gehen oder beschädigt werden können.

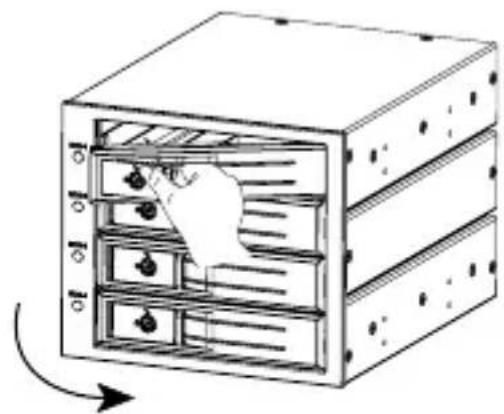

• Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Danach lässt sich die Tür durch Ziehen am Entriegelungsgriff einfach öffnen.

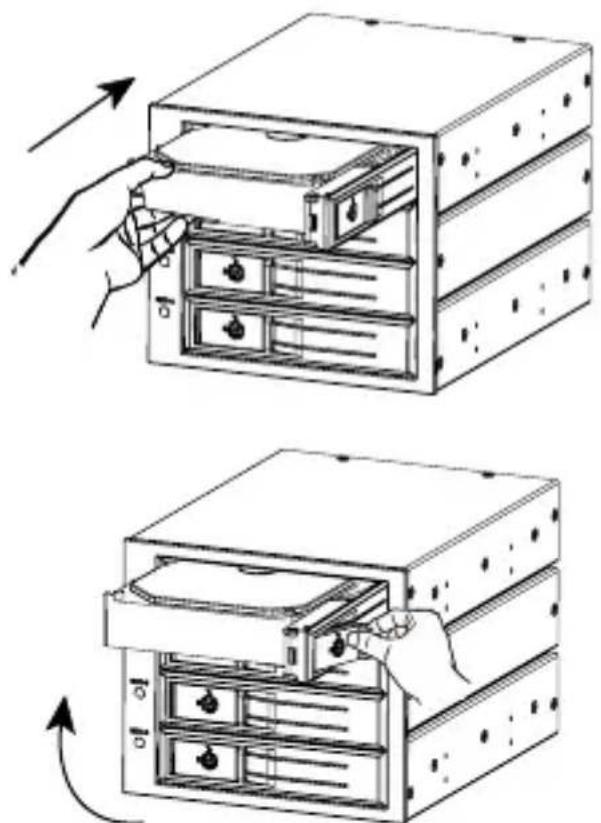

1. Schieben Sie das Laufwerk (bedruckte Seite nach oben) vorsichtig in den Schacht und verschließen Sie die Tür.

1. Bei Bedarf können Sie die Tür mit dem Schlüssel abschließen.

Handbuch IB-574SSK-12G

Während der Verwendung

1. LED-Anzeigen

Stromanzeige: Blaue LED leuchtet konstant

Aktivitätsanzeige: Blaue LED blinkt

Lüfterausfall: Orange LED blinkt

Temperatur: Rote LED blinkt

2. Alarm bei Lüfterausfall

Falls der Lüfter ausfällt, aktiviert sich der Buzzer und die orangefarbene LED blinkt.

Die orangefarbene LED hört auf zu leuchten, wenn die Funktion wieder normal ist.

Achtung

Hinweis: Der eingebaute Lüfter arbeitet mit dem integrierten Temperaturkontrollsystem der Backplane. Der Austausch des Lüfters gegen andere Modelle kann die Funktion beeinträchtigen.

3. Températuralarm

Falls die Temperatur über die eingestellte Temperaturgrenze steigt, aktiviert sich der Buzzer und die rote LED blinkt.

Die rote LED hört auf zu leuchten, wenn die Temperatur wieder unter die eingestellte Temperatur sinkt.

Achtung

Beachten Sie, dass die Laufwerke im Betrieb Temperaturen von 50°C oder höher erreichen können. Es besteht dann Verletzungsgefahr beim Entnehmen der Laufwerke!

4. ON/OFF Schalter für LED Festplattenaktivität

OFF: Ausschalten der Aktivitätsanzeige

ON: Einschalten der Aktivitätsanzeige

5. Wahlschalter für Lüftergeschwindigkeit (Auto/High)

AUTO: Wenn die Innentemperatur 30°C erreicht, schaltet sich der Lüfter ein. Die Lüfterdrehzahl wird an die Temperaturveränderungen automatisch angepasst. Der Lüfter dreht erst mit der höchsten Geschwindigkeit, wenn die Innentemperatur 40°C erreicht hat.

HIGH: Der Lüfter dreht bereits mit der höchsten Geschwindigkeit, wenn die Innentemperatur 30° C erreicht hat.

(Wenn die Backplane gerade eingeschaltet wird, läuft der Lüfter für einige Sekunden als Selbsttest an und stoppt dann).

6. Einstellung (ON/OFF) für Alarmsummer

OFF: Deaktivieren des Summertons

ON: Einschalten des Summertons

7. Einstellung des Bereiches für den Temperaturalarm

Der Temperaturalarm kann auf 55°C, 60°C oder 65°C eingestellt werden.
