Compact 6000 Plus - Beleuchtung ARRI - Kostenlose Bedienungsanleitung

Marke	ARRI
Modell	Compact 6000 Plus
Produkttyp	Tageslicht-Lampenkopf
Leistungsaufnahme	6000 W
Lichtquelle	HMI 6000W Tageslichtlampe
Linsentyp	Fresnel-Linse mit Sicherheitsdrahtschutz
Schutzklasse	I
Schutzart	23
Sicherheitsmerkmale	Sicherungskette/-drahtbefestigung, federbelasteter oberer Riegel, Labyrinthabdichtung
Kapazität Sicherungskette	Mindestens 10-faches Leuchtengewicht
Fokuseinstellung	Vorderer und hinterer Fokussierknopf
Bügeleinstellung	Einstellbarer Massenschwerpunkt
Zubehörhalterung	Federbelasteter oberer Riegel für Türen, Snoot, Jalousieverschluss, Filter
Mindestabstand zu brennbaren Gegenständen	1.500 cm (15 m)
Lampenwechsel	Über Verriegelung der Linsentür und Lampenverriegelungshebel
Lampenhandhabung	Quarzkolben nicht mit bloßen Händen berühren
Reinigung	Reflektor und Fresnel-Linse mit handelsüblichem Glasreiniger und weichem Tuch reinigen
Vorschaltgerät	Extern, Anweisungen des Vorschaltgeräts befolgen
Servicestandorte	Deutschland, USA, Kanada, Großbritannien, Italien
Konformität	IEC 60598-2-17

Häufig gestellte Fragen - Compact 6000 Plus ARRI

Wie tausche ich die Lampe im Compact 6000 Plus aus?

Trennen Sie zuerst den Lampenkopf vom Vorschaltgerät und lassen Sie die Lampe abkühlen. Drücken Sie die Verriegelung der Linsentür, um die Linsentür zu öffnen. Drehen Sie den Lampenverriegelungshebel gegen den Uhrzeigersinn und öffnen Sie die Lampenhalterung. Entfernen Sie die alte Lampe, indem Sie deren Sockel halten. Setzen Sie die neue Lampe am Sockel ein, wobei die Kennzeichnung nach vorne zeigen muss. Schließen Sie die Lampenhalterung und drehen Sie den Lampenverriegelungshebel im Uhrzeigersinn. Schließen Sie abschließend die Linsentür sicher.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieses Scheinwerfers beachten?

Vor dem Lampenwechsel immer die Stromversorgung trennen. Nicht ohne Linse oder Reflektor betreiben. Lampe vor Berührung abkühlen lassen. Brennbare Gegenstände mindestens 1.500 cm entfernt halten. Nicht in die Lampe starren. Bei Aufhängung Sicherungskette verwenden. Sicherheitsschalter nicht überbrücken.

Kann ich den Lampenkopf ohne Linse verwenden?

Nein, schalten Sie den Lampenkopf niemals ohne Linse und/oder Reflektor ein. Ein Betrieb ohne diese kann zu Überhitzung, Brand und gefährlicher UV-Strahlung führen.

Wie installiere ich Zubehör wie Türen?

Drücken Sie den Scharnierstift nach rechts, um den oberen Riegel zu öffnen. Setzen Sie das Zubehör in den vorderen Schlitz der Zubehörhalterung ein. Für Filter verwenden Sie den hinteren Schlitz. Senken Sie den oberen Riegel, ohne den Scharnierstift zu drücken; er rastet automatisch ein. Verwenden Sie den Scheinwerfer nicht mit geschlossenen Türen, um Brandgefahr zu vermeiden.

Wie hoch ist die Leistungsaufnahme des Compact 6000 Plus?

Der Lampenkopf ist für eine 6000-W-Lampe ausgelegt. Stellen Sie sicher, dass das Vorschaltgerät dieser Wattzahl entspricht.

Wie sollte ich Reflektor und Linse reinigen?

Verwenden Sie einen handelsüblichen Glasreiniger und ein weiches Tuch. Nach der Reinigung die Oberfläche polieren. Überprüfen Sie den Reflektor auf Verformungen oder Beschädigungen.

Welchen Lampentyp verwendet dieser Scheinwerfer?

Er verwendet eine 6000-W-HMI-Tageslichtlampe. Verwenden Sie nur Lampen der korrekten Wattzahl und des korrekten Typs.

Wie stelle ich den Bügel auf den Massenschwerpunkt ein?

Lösen Sie die Schrauben auf beiden Seiten der Bügelbefestigung. Positionieren Sie die Halterung am Massenschwerpunkt und ziehen Sie die Schrauben wieder fest.

Welche Schutzklasse und Schutzart hat dieser Scheinwerfer?

Die Schutzklasse ist I (geerdet) und die Schutzart ist 23 (IP23), was Schutz gegen feste Gegenstände >12,5 mm und Sprühwasser bedeutet.

Wo erhalte ich Service oder Reparaturen?

Wenden Sie sich an die ARRI-Servicestandorte in Deutschland, USA, Kanada, Großbritannien oder Italien. Vollständige Adressen und Telefonnummern finden Sie im Handbuch.

BEDIENUNGSANLEITUNG Compact 6000 Plus ARRI

Bedienungsanleitung Operating Instructions

Stand: 16.06.2004

as at: 16.06.2004

COMPACT 12000

Arnold & Richter Cine Technik GmbH & Co. Betriebs KG

Pulvermühle

D-83071 Stephanskirchen

Germany

Tel: [phone]

Fax: [phone]

Allgemeine Hinweise: Seite 2

Wichtige Sicherheitshinweise: Seite 2

Technische Daten: Seite 2

Warnung! Wärme- und UV-Emission: Seite 2

Produktbeschreibung: Seite 3

Allgemeine Bedienungshinweise: Seite 4

Sicherung des Scheinwerfers: Seite 4

Sicherheitseinrichtungen: Seite 4

Inbetriebnahme: Seite 4

Lampenwechsel / Einsetzen der Lampe: Seite 4

Einsetzen des Zubehörs: Seite 5

Wartung: Seite 5

Schwerpunkteinstellung der Seite 5

Bügelhalterung

ARRI Service Werkstätten Seite 5

Allgemeine Hinweise:

• Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten Inbetriebnahme. Der folgende Text enthält wichtige Hinweise für die Handhabung von ARRI Beleuchtungsgeräten.
• Beachten Sie in Ihrem eigenen Interesse die Sicherheits- und Warnhinweise.
• Bitte beachten Sie die Bedienungsanleitungen der Vorschaltgeräte sowie die Bedienungsanleitung der Lampenhersteller.

Wichtige Sicherheitshinweise:

- Vorsicht Hochspannung! Lebensgefahr! Vor dem Lampenwechsel allpolig vom Netz trennen!

• Vorsicht heiße Lampe!

Lampe muß vor dem Wechseln ausreichend abgekühlt sein.

- Scheinwerfer nicht ohne Lampe einschalten!

- Schutzvorrichtungen dürfen nur zu Servicezwecken von Fachpersonal entfernt werden und sind anschließend sofort wieder anzubringen.

- Der Sicherheitsschalter (18) darf in keinem Fall überbrückt werden.

- Scheinwerfer nicht ohne Linse und/oder Reflektor betreiben.

- Achtung! Das Lampengehäuse kann hohe Temperaturen annehmen. Beachten Sie die Werte in der Tabelle.

- Lüftungsschlitze dürfen nicht abgedeckt werden.

- Halten Sie die Anschlußkabel vom Scheinwerfer fern.

- Direkte Bestrahlung anderer Scheinwerfer vermeiden. Gefahr der Überhitzung.

- Beschädigte und durch Wärme verformte Lampen müssen gewechselt werden.

- Wenn die Wirksamkeit der Linse durch sichtbare Beschädigung z.B durch Sprünge oder tiefe Kratzer beeinträchtigt ist, muß diese gewechselt werden. Der Reflektor ist auszutauschen, wenn dieser matt wird oder eine Deformation aufweist.

- Bei erkennbaren Schäden an Kabeln, Steckern, Lampenhalterung und Schutzgitter darf der Scheinwerfer nicht in Betrieb genommen werden. Wenden Sie sich an eine ARRI Service-Werkstätte (siehe Werkstätten nachweis auf Seite 5).

Notes:

Technische Daten / Technical Data

Type	t_o	t_a
COMPACT 12000 240°C 45°C 2 m		15 m ± 75°
Nomenklatur / Technical Terms
t_o = maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
t_a = maximale Umgebungstemperatur / maximum ambient temperature
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
E = minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= Schwenkbereich / tilting angle

Gewicht/weight: 49 kg

- Betreiben Sie den Scheinwerfer nur mit geschlossenem Gehäuse und wenn die Linse unbeschädigt ist.

• Schauen Sie während des Betriebs niemals direkt in den Scheinwerfer.
• Halten Sie den Mindestabstand von 15 m zu brennbaren Objekten ein.
• Der Betrieb des Scheinwerfers bei einem kürzeren Abstand als 10 m kann Schädigungen der Haut sowie der Augen verursachen.

WARNING! HEAT AND ULTRA VIOLET RADIATION:

Produktbeschreibung:

- Der COMPACT 12000 Scheinwerfer ist ein Tageslicht –Scheinwerfer, der nach den neuesten Erkenntnissen der Lichttechnologie für den professionellen Gebrauch nach IEC 60598-2-17 entwickelt wurde.

Die geringen Außenmaße bei hoher Lichtausbeute und robuster Bauweise ermöglichen den universellen Einsatz im Studio als auch bei Außenaufnahmen.

• Alle Bedienelemente sind übersichtlich und leicht zugänglich angeordnet.
• Durch einfachen Druck auf den Linsenfassungs-Verschluß (13) öffnet sich die Linsenfassung (2) zum Lampenwechsel bzw. zur Wartung.
• Zum Lampenwechsel ist der Klemmhebel (17) zu betätigen, die zusätzliche Lampenbefestigung (16) zu öffnen und die Lampe kann entnommen werden.
  • Die Torsicherung (1) ermöglicht den raschen Austausch von Zubehör wie 4-Flügeltor, Filter und dergleichen.
• Zur Fokussierung sind je ein Fokusknopf (5) vorn und hinten angebracht.
  • Die Schwerpunktverstellung der Bügelhalterung ist durch einfache Bedienung individuell einstellbar.
• Das Typenschild (10) ist seitlich am Scheinwerfer angebracht und enthält alle 1 erforderlichen technischen Daten..

Bild 1 / Picture 1

Bild 2 / Picture 2

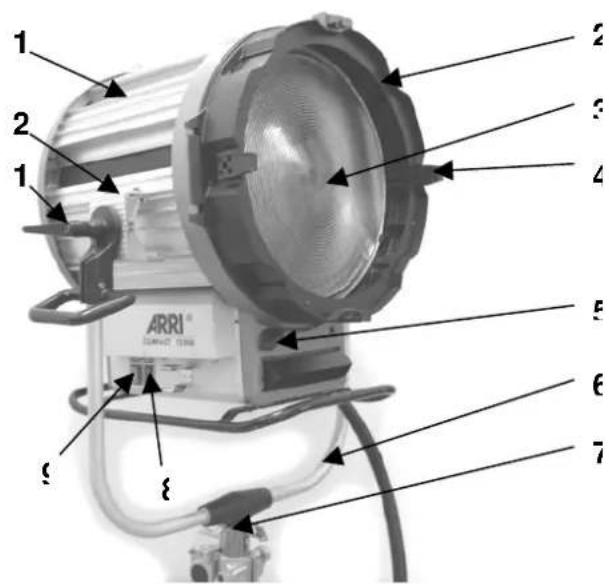

Product Description

18 Sicherheitsschalter / Safety switch
19 Klemmhebel / Locking lever
20 Bügelbefestigung / Stirrup bracket
20a Befestigungsschrauben / Fixing screws

1 Torsicherung / Top latch
2 Linsenfassung / Lens door
3 Linse und Schutzgitter / Lens and wire guard
4 Halteklaue / Bracket
5 Fokusknopf / Focus knob
6 Haltebügel / Stirrup
7 28mm Stativzapfen / Tripot fitting
8 Betriebstundenzähler / Hour counter
9 EIN/Aus-Schalter / ON/OFF – switch
10 Typenschild / Product Identification plate
11 Zweite Aufhängung / Safety chain/wire attachment
12 Lampenkabel / Mains Cable
13 Linsenfassungs-Verschluß / Lens door release lock
14 Reflektor / Reflector
15 Lampe / Lamp
16 Lampenbefestigung / Lamp support
17 Klemmhebel / Lamp Lock lever

Allgemeine

Bedienungshinweise:

• Den Lampenkolben nicht mit bloßen Händen berühren. Eingebrannte Fingerabdrücke verkürzen die Lebens-dauer der Lampe.
• Das Einsetzen der Lampe erfordert große Sorgfalt. Die Kontaktflächen müssen trocken und frei von Verunreinigungen sein.
• Der feste Sitz der Lampe im Sockel ist nach jedem Transport zu überprüfen.
• Verwenden Sie nur Originalersatzteile und Originalzubehör.

Sicherung des Scheinwerfers:

• Bei hängendem Betrieb muß der Scheinwerfer durch eine Sicherheitsaufhängung gegen Herabfallen gesichert werden. Diese Sicherheitsaufhängung muß ausreichend dimensioniert und darf nicht zu lang sein.
  • Die Tragfähigkeit des Sicherungsseiles und der Verbindungsglieder muß mindestens für das 10-fache Gewicht des zu tragenden Scheinwerfersystems ausgelegt sein.

Sicherheitseinrichtungen:

• Schutzklasse I / IP23
• Stufenlinse mit Schutzgitter
• Labyrinthförmiger Gehäuseaufbau
- Torsicherung
- Zweite Aufhängung

Inbetriebnahme:

• WICHTIG: Bitte beachten Sie die Bedienungs- anleitung des Vorschaltgerätes.
• Überprüfen Sie, ob die Lampe funktionsfähig ist.

• Beschädigte Lampen dürfen nicht in Betrieb genommen werden (s. hierzu Abschnitt „Lampenwechsel / Einsetzen der Lampe“).

• Vergewissern Sie sich, daß das für den Anschluß vorgesehene Vorschaltgerät ausgeschaltet ist.

• Verbinden Sie den Anschlußstecker des Scheinwerfers mit der Ausgangsbuchse des Vorschaltgerätes.
• Zum Einschalten Scheinwerfer am EIN/AUS-Schalter (9) auf ON oder Stellung I einschalten.
• Indem Sie nun das Vorschaltgerät einschalten, wird der Scheinwerfer in Betrieb genommen.

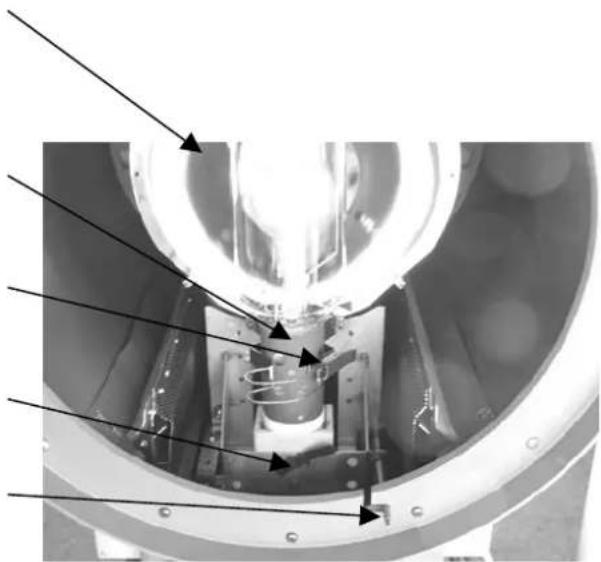

Lampenwechsel / Einsetzen der Lampe Bild 3:

• Vorsicht! Hochspannung! Lebensgefahr!

• Scheinwerfer allpolig vom Netz trennen, vor öffnen der Linsenfassung.
• ACHTUNG - heiße Lampe. Vor dem Wechseln Lampe ausreichend abkühlen lassen.
• Linsenfassungs-Verschluß (13) drücken und Linsenfassung (2) nach vorn öffnen.
• Klemmhebel (17) nach links bis zum Anschlag drücken. Lampenbefestigung (16) öffnen.
• Lampe (15) vorsichtig, am Sockel, nach oben aus der Lampenfassung heben.
• Die einzusetzende Lampe nur am Sockel fassen (Fingerabdrücke am Glaskolben brennen ein und führen zur Verkürzung der Brenndauer). Reinigungshinweise des Lampenherstellers beachten
• Lampe (15) vorsichtig bis zum Anschlag in Lampen- fassung einsetzen. Dabei sollte die Typenbezeichnung am Sockel von vorn zu sehen sein.
• Klemmhebel (17) nach rechts bis zum Anschlag drücken und Lampenbefestigung (16) schließen.
• Nur Lampen in Scheinwerfer entsprechender Leistung verwenden (Leistungsangabe beachten).

- Linsenfassung schließen. Der Linsenfassungs-Verschluß (13) muß eingerastet sein.

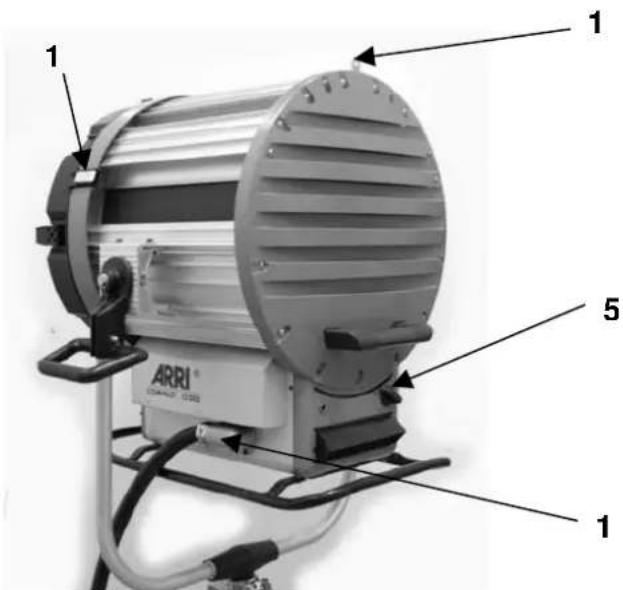

Einsetzen des Zubehörs Bild 4:

• Stift (1a) seitlich eindrücken, Torsicherung (1) klappt nach oben.
• Zubehör, wie z.B. Flügeltor, Tubus, Jalousie in den vorderen Einschub (1b) der Halteklauen einsetzen.
  • Der hintere Einschub (1c) der

Halteklauen dient zur Aufnahme von Filtern oder Streulichtrahmen.

• Torsicherung ohne Drücken des Stiftes (1a) nach unten klappen. Die Torsicherung verriegelt sich selbständig.
• VORSICHT! Den Scheinwerfer nicht bei ge-schlossenem Tor einsetzen! Gefahr der Überhitzung.

Wartung:

• Reflektor und Stufenlinse regelmäßig mit handels-üblichen Glasreinigern säubern und anschließend mit einem weichen Tuch nachpolieren.
• Achten Sie darauf, daß der Reflektor nicht beschädigt ist und keine Beulen aufweist.
• Halten Sie die Kontaktelemente der elektrischen Steckverbindungen sowie die Fassungsteile sauber.

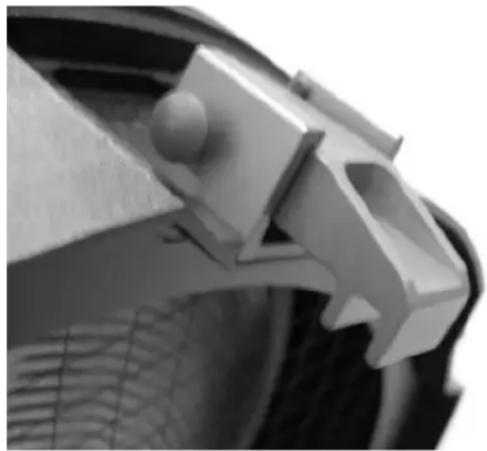

Schwerpunkteinstellung der Bügelhalterung (Bild 5):

• Beidseitig Schrauben (20a) lösen.
• Bügelhalterung (20) in Position bringen.
• Beidseitig Schrauben (20a) wieder festziehen.

1 1
