Compact 200 - Beleuchtung ARRI - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Fresnel-Strahler
Marke	ARRI
Modell	Compact 200
Leistungsaufnahme	200 W
Lichtquelle	Einseitig gesockelte Lampe (HMI oder ähnlich, je nach eingesetzter Lampe)
Linsentyp	Fresnel-Linse mit Sicherheitsdrahtgitter
Schutzklasse	I
Schutzart	23 (IP23)
Gehäusematerial	Robustes Metall (Aluminium/Stahl)
Befestigung	Bügel mit einstellbarem Schwerpunkt, Sicherungskette
Fokussierung	Fokussierknopf vorn und hinten am Guss
Zubehörhalterung	Federbelasteter oberer Riegel für Türen, Snoots, Waben, Filterrahmen
Lampenzugang	Linsenklappen-Entriegelung und Klapptür
Sicherheitsmerkmale	Sicherheitsschalter (nicht überbrücken), Hochspannungswarnung, Lampenabkühlwarnung, Drahtgitter
Kühlung	Belüftungsschlitze (nicht abdecken)
Mindestabstand zu brennbaren Gegenständen	1,5 m
Servicestellen	ARRI Servicezentren in Deutschland, USA, Kanada, Großbritannien, Italien
Normenkonformität	IEC 60598-2-17
Wartung	Reflektor und Linse mit Glasreiniger reinigen; elektrische Kontakte prüfen
Garantie	Standard-ARRI-Garantie (nicht näher bezeichnet)

Häufig gestellte Fragen - Compact 200 ARRI

Wie wechsle ich die Lampe im ARRI Compact 200?

Trennen Sie den Lampenkopf vom Vorschaltgerät und lassen Sie die Lampe abkühlen. Öffnen Sie die Linsenklappe mit dem Entriegelungsverschluss (13). Drehen Sie den Lampenverriegelungshebel (17) gegen den Uhrzeigersinn und öffnen Sie die Lampenhalterung (16). Entfernen Sie die alte Lampe am Sockel, setzen Sie die neue Lampe ein, ohne den Glaskolben zu berühren, schließen Sie die Halterung und verriegeln Sie den Hebel. Schließen Sie die Linsenklappe sicher.

Welche Sicherheitsvorkehrungen sind bei der Verwendung dieses Strahlers zu beachten?

Trennen Sie vor dem Lampenwechsel immer die Stromversorgung. Betreiben Sie den Strahler niemals ohne Lampe, Linse oder Reflektor. Halten Sie einen Mindestabstand von 1,5 m zu brennbaren Gegenständen ein. Decken Sie die Belüftungsschlitze nicht ab. Verwenden Sie bei hängender Montage eine Sicherungskette. Überbrücken Sie den Sicherheitsschalter (18) nicht.

Kann ich den Compact 200 ohne Linse verwenden?

Nein, der Betrieb ohne Linse und/oder Reflektor ist aufgrund der Gefahr von UV-Strahlung und Überhitzung verboten. Stellen Sie stets sicher, dass die Linse vorhanden und unbeschädigt ist.

Wie installiere ich Zubehör wie Türen oder Filter?

Drücken Sie den Gelenkstift (1a), um den oberen Riegel zu öffnen. Setzen Sie das Zubehör für Türen/Snoots in den vorderen Schlitz (1b) oder für Filter in den hinteren Schlitz (1c) ein. Senken Sie den oberen Riegel, bis er automatisch einrastet.

Welcher Lampentyp wird im Compact 200 verwendet?

Der Strahler akzeptiert einseitig gesockelte Lampen mit der richtigen Wattzahl. Der genaue Lampentyp hängt von der Konfiguration ab (z. B. HMI). Stimmen Sie die Lampenleistung immer mit der Strahlernennleistung (200 W) ab. Verwenden Sie nur von ARRI zugelassene Lampen.

Wie reinige ich den Reflektor und die Fresnel-Linse?

Verwenden Sie ein handelsübliches Glasreinigungsmittel und ein weiches Tuch. Reinigen Sie Reflektor und Linse vorsichtig und polieren Sie sie dann. Stellen Sie sicher, dass der Reflektor nicht verformt oder beschädigt ist. Halten Sie die elektrischen Kontakte sauber und trocken.

Was ist der Mindestabstand, um Schäden an Augen und Haut zu vermeiden?

Betreiben Sie den Strahler nicht näher als 1,5 m (150 cm) an Personen oder brennbaren Gegenständen. Direkte Einwirkung des Lichtstrahls kann Augen und Haut schädigen.

Kann ich den Strahler bei vollständig geschlossenen Türen verwenden?

Nein, der Betrieb mit geschlossenen Türen birgt Brand- oder Beschädigungsrisiko. Lassen Sie die Türen bei eingeschalteter Lampe immer offen.

Wie stelle ich den Bügel auf den Schwerpunkt ein?

Lockern Sie die Schrauben (20a) auf beiden Seiten der Bügelhalterung. Positionieren Sie die Halterung auf den Schwerpunkt des Strahlers und ziehen Sie dann die Schrauben wieder fest.

Wo kann ich Service oder Reparaturen für den Compact 200 erhalten?

Wenden Sie sich an die ARRI-Servicestellen in Deutschland, USA, Kanada, Großbritannien oder Italien. Im Handbuch finden Sie Adressen und Telefonnummern. Verwenden Sie nur Originalersatzteile.

BEDIENUNGSANLEITUNG Compact 200 ARRI

Bedienungsanleitung Operating Instructions

Stand: 16.06.2004

as at: 16.06.2004

COMPACT 12000

Arnold & Richter Cine Technik GmbH & Co. Betriebs KG

Pulvermühle

D-83071 Stephanskirchen

Germany

Tel: [phone]

Fax: [phone]

Allgemeine Hinweise: Seite 2

Wichtige Sicherheitshinweise: Seite 2

Technische Daten: Seite 2

Warnung! Wärme- und UV-Emission: Seite 2

Produktbeschreibung: Seite 3

Allgemeine Bedienungshinweise: Seite 4

Sicherung des Scheinwerfers: Seite 4

Sicherheitseinrichtungen: Seite 4

Inbetriebnahme: Seite 4

Lampenwechsel / Einsetzen der Lampe: Seite 4

Einsetzen des Zubehörs: Seite 5

Wartung: Seite 5

Schwerpunkteinstellung der Seite 5

Bügelhalterung

ARRI Service Werkstätten Seite 5

Allgemeine Hinweise:

• Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten Inbetriebnahme. Der folgende Text enthält wichtige Hinweise für die Handhabung von ARRI Beleuchtungsgeräten.
• Beachten Sie in Ihrem eigenen Interesse die Sicherheits- und Warnhinweise.
• Bitte beachten Sie die Bedienungsanleitungen der Vorschaltgeräte sowie die Bedienungsanleitung der Lampenhersteller.

Wichtige Sicherheitshinweise:

- Vorsicht Hochspannung! Lebensgefahr! Vor dem Lampenwechsel allpolig vom Netz trennen!

• Vorsicht heiße Lampe!

Lampe muß vor dem Wechseln ausreichend abgekühlt sein.

- Scheinwerfer nicht ohne Lampe einschalten!

- Schutzvorrichtungen dürfen nur zu Servicezwecken von Fachpersonal entfernt werden und sind anschließend sofort wieder anzubringen.

- Der Sicherheitsschalter (18) darf in keinem Fall überbrückt werden.

- Scheinwerfer nicht ohne Linse und/oder Reflektor betreiben.

- Achtung! Das Lampengehäuse kann hohe Temperaturen annehmen. Beachten Sie die Werte in der Tabelle.

- Lüftungsschlitze dürfen nicht abgedeckt werden.

- Halten Sie die Anschlußkabel vom Scheinwerfer fern.

- Direkte Bestrahlung anderer Scheinwerfer vermeiden. Gefahr der Überhitzung.

- Beschädigte und durch Wärme verformte Lampen müssen gewechselt werden.

- Wenn die Wirksamkeit der Linse durch sichtbare Beschädigung z.B durch Sprünge oder tiefe Kratzer beeinträchtigt ist, muß diese gewechselt werden. Der Reflektor ist auszutauschen, wenn dieser matt wird oder eine Deformation aufweist.

- Bei erkennbaren Schäden an Kabeln, Steckern, Lampenhalterung und Schutzgitter darf der Scheinwerfer nicht in Betrieb genommen werden. Wenden Sie sich an eine ARRI Service-Werkstätte (siehe Werkstätten nachweis auf Seite 5).

Notes:

Technische Daten / Technical Data

Type	t_o	t_a
COMPACT 12000 240°C 45°C 2 m		15 m ± 75°
Nomenklatur / Technical Terms
t_o = maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
t_a = maximale Umgebungstemperatur / maximum ambient temperature
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
E = minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= Schwenkbereich / tilting angle

Gewicht/weight: 49 kg

- Betreiben Sie den Scheinwerfer nur mit geschlossenem Gehäuse und wenn die Linse unbeschädigt ist.

• Schauen Sie während des Betriebs niemals direkt in den Scheinwerfer.
• Halten Sie den Mindestabstand von 15 m zu brennbaren Objekten ein.
• Der Betrieb des Scheinwerfers bei einem kürzeren Abstand als 10 m kann Schädigungen der Haut sowie der Augen verursachen.

WARNING! HEAT AND ULTRA VIOLET RADIATION:

Produktbeschreibung:

- Der COMPACT 12000 Scheinwerfer ist ein Tageslicht –Scheinwerfer, der nach den neuesten Erkenntnissen der Lichttechnologie für den professionellen Gebrauch nach IEC 60598-2-17 entwickelt wurde.

Die geringen Außenmaße bei hoher Lichtausbeute und robuster Bauweise ermöglichen den universellen Einsatz im Studio als auch bei Außenaufnahmen.

• Alle Bedienelemente sind übersichtlich und leicht zugänglich angeordnet.
• Durch einfachen Druck auf den Linsenfassungs-Verschluß (13) öffnet sich die Linsenfassung (2) zum Lampenwechsel bzw. zur Wartung.
• Zum Lampenwechsel ist der Klemmhebel (17) zu betätigen, die zusätzliche Lampenbefestigung (16) zu öffnen und die Lampe kann entnommen werden.
  • Die Torsicherung (1) ermöglicht den raschen Austausch von Zubehör wie 4-Flügeltor, Filter und dergleichen.
• Zur Fokussierung sind je ein Fokusknopf (5) vorn und hinten angebracht.
  • Die Schwerpunktverstellung der Bügelhalterung ist durch einfache Bedienung individuell einstellbar.
• Das Typenschild (10) ist seitlich am Scheinwerfer angebracht und enthält alle 1 erforderlichen technischen Daten..

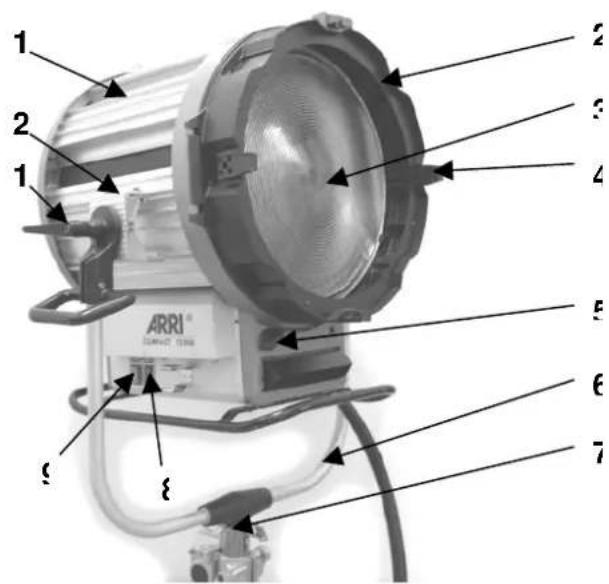

Bild 1 / Picture 1

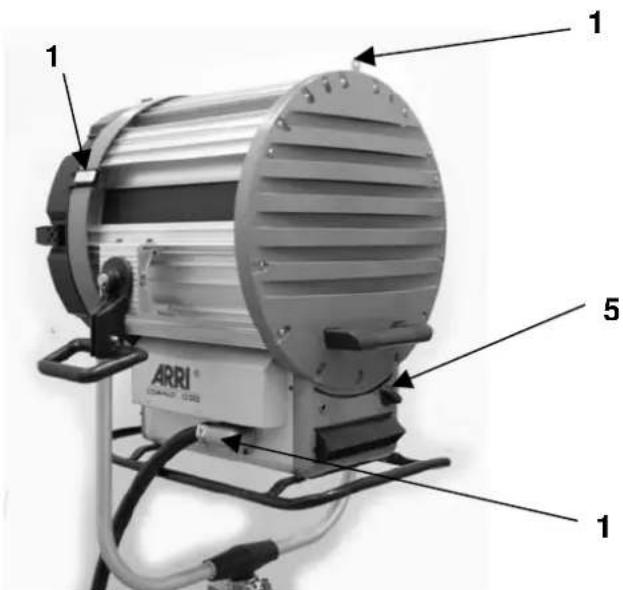

Bild 2 / Picture 2

Product Description

18 Sicherheitsschalter / Safety switch
19 Klemmhebel / Locking lever
20 Bügelbefestigung / Stirrup bracket
20a Befestigungsschrauben / Fixing screws

1 Torsicherung / Top latch
2 Linsenfassung / Lens door
3 Linse und Schutzgitter / Lens and wire guard
4 Halteklaue / Bracket
5 Fokusknopf / Focus knob
6 Haltebügel / Stirrup
7 28mm Stativzapfen / Tripot fitting
8 Betriebstundenzähler / Hour counter
9 EIN/Aus-Schalter / ON/OFF – switch
10 Typenschild / Product Identification plate
11 Zweite Aufhängung / Safety chain/wire attachment
12 Lampenkabel / Mains Cable
13 Linsenfassungs-Verschluß / Lens door release lock
14 Reflektor / Reflector
15 Lampe / Lamp
16 Lampenbefestigung / Lamp support
17 Klemmhebel / Lamp Lock lever

Allgemeine

Bedienungshinweise:

• Den Lampenkolben nicht mit bloßen Händen berühren. Eingebrannte Fingerabdrücke verkürzen die Lebens-dauer der Lampe.
• Das Einsetzen der Lampe erfordert große Sorgfalt. Die Kontaktflächen müssen trocken und frei von Verunreinigungen sein.
• Der feste Sitz der Lampe im Sockel ist nach jedem Transport zu überprüfen.
• Verwenden Sie nur Originalersatzteile und Originalzubehör.

Sicherung des Scheinwerfers:

• Bei hängendem Betrieb muß der Scheinwerfer durch eine Sicherheitsaufhängung gegen Herabfallen gesichert werden. Diese Sicherheitsaufhängung muß ausreichend dimensioniert und darf nicht zu lang sein.
• Die Tragfähigkeit des Sicherungsseiles und der Verbindungsglieder muß mindestens für das 10-fache Gewicht des zu tragenden Scheinwerfersystems ausgelegt sein.

Sicherheitseinrichtungen:

• Schutzklasse I / IP23
• Stufenlinse mit Schutzgitter
• Labyrinthförmiger Gehäuseaufbau
- Torsicherung
- Zweite Aufhängung

Inbetriebnahme:

• WICHTIG: Bitte beachten Sie die Bedienungs- anleitung des Vorschaltgerätes.
• Überprüfen Sie, ob die Lampe funktionsfähig ist.

• Beschädigte Lampen dürfen nicht in Betrieb genommen werden (s. hierzu Abschnitt „Lampenwechsel / Einsetzen der Lampe“).

• Vergewissern Sie sich, daß das für den Anschluß vorgesehene Vorschaltgerät ausgeschaltet ist.

• Verbinden Sie den Anschlußstecker des Scheinwerfers mit der Ausgangsbuchse des Vorschaltgerätes.
• Zum Einschalten Scheinwerfer am EIN/AUS-Schalter (9) auf ON oder Stellung I einschalten.
• Indem Sie nun das Vorschaltgerät einschalten, wird der Scheinwerfer in Betrieb genommen.

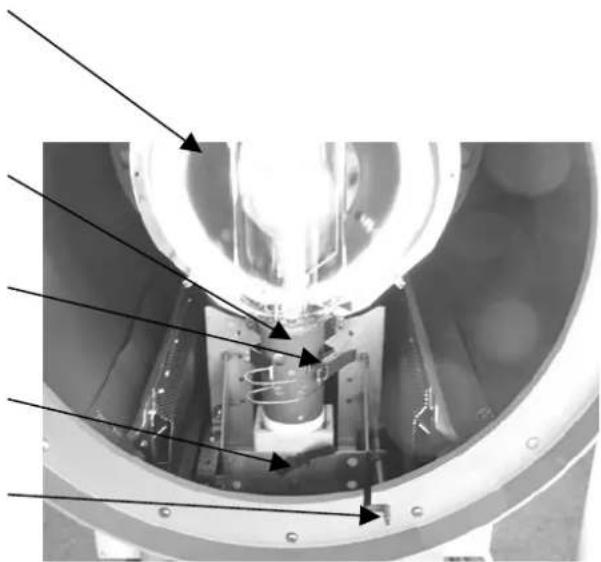

Lampenwechsel / Einsetzen der Lampe Bild 3:

• Vorsicht! Hochspannung! Lebensgefahr!

• Scheinwerfer allpolig vom Netz trennen, vor öffnen der Linsenfassung.
• ACHTUNG - heiße Lampe. Vor dem Wechseln Lampe ausreichend abkühlen lassen.
• Linsenfassungs-Verschluß (13) drücken und Linsenfassung (2) nach vorn öffnen.
• Klemmhebel (17) nach links bis zum Anschlag drücken. Lampenbefestigung (16) öffnen.
• Lampe (15) vorsichtig, am Sockel, nach oben aus der Lampenfassung heben.
• Die einzusetzende Lampe nur am Sockel fassen (Fingerabdrücke am Glaskolben brennen ein und führen zur Verkürzung der Brenndauer). Reinigungshinweise des Lampenherstellers beachten
• Lampe (15) vorsichtig bis zum Anschlag in Lampen- fassung einsetzen. Dabei sollte die Typenbezeichnung am Sockel von vorn zu sehen sein.
• Klemmhebel (17) nach rechts bis zum Anschlag drücken und Lampenbefestigung (16) schließen.
• Nur Lampen in Scheinwerfer entsprechender Leistung verwenden (Leistungsangabe beachten).

- Linsenfassung schließen. Der Linsenfassungs-Verschluß (13) muß eingerastet sein.

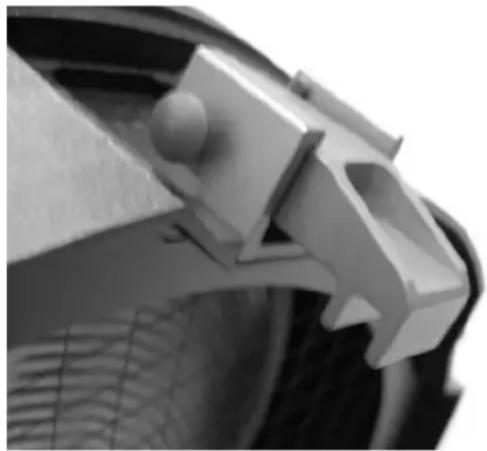

Einsetzen des Zubehörs Bild 4:

• Stift (1a) seitlich eindrücken, Torsicherung (1) klappt nach oben.
• Zubehör, wie z.B. Flügeltor, Tubus, Jalousie in den vorderen Einschub (1b) der Halteklauen einsetzen.
  • Der hintere Einschub (1c) der

Halteklauen dient zur Aufnahme von Filtern oder Streulichtrahmen.

• Torsicherung ohne Drücken des Stiftes (1a) nach unten klappen. Die Torsicherung verriegelt sich selbständig.
  • VORSICHT! Den Scheinwerfer nicht bei ge-schlossenem Tor einsetzen! Gefahr der Überhitzung.

Wartung:

• Reflektor und Stufenlinse regelmäßig mit handels-üblichen Glasreinigern säubern und anschließend mit einem weichen Tuch nachpolieren.
• Achten Sie darauf, daß der Reflektor nicht beschädigt ist und keine Beulen aufweist.
• Halten Sie die Kontaktelemente der elektrischen Steckverbindungen sowie die Fassungsteile sauber.

Schwerpunkteinstellung der Bügelhalterung (Bild 5):

• Beidseitig Schrauben (20a) lösen.
• Bügelhalterung (20) in Position bringen.
• Beidseitig Schrauben (20a) wieder festziehen.
