BEDIENUNGSANLEITUNG LWH031 031 Schwaiger
Bedienungsanleitung Wandhalter
Instruction manual Wall Holder
D
Inhalt
HERSTELLERINFORMATION 2
WARNUNG 4
Sicherheitshinweise....4
Mitgelieferte Befestigungsteile....5
Benötigtes Werkzeug 5
- MONTAGE der Grundplatte....6
1.1 Montage auf Holz 6
1.2 Montage auf Stein / Beton....6
-
BEFESTIGUNG des LCD Monitors am Halter 7
-
Abschließende Montage und Handhabung 8
3.1 Endmontage 8
3.2 Handhabung und Einstellung 8
- Technische Daten 9
HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen kontaktieren Sie bitte unseren technischen Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-299
www.schwaiger.de
info@schwaiger.de
Geschäftszeiten:
Montag bis Donnerstag: 08:00 - 17:00 Uhr
Freitag: 08:00 - 14:30 Uhr
WARNUNG
D
- Beginnen Sie mit der Installation des Produkts erst, nachdem Sie die Anweisungen und Warnungen in dieser Installationsanleitung gelesen und verstanden haben. Falls Sie irgendwelche Fragen zu einer Anweisung oder Warnung haben, nehmen Sie bitte Kontakt mit Ihrem Händler vor Ort auf.
- Bitte beachten Sie bezüglich des erforderlichen Abstands von der Wand die Empfehlung in der Installationsanleitung, um das Risiko von Sachschäden zu vermeiden.
- Dieses Produkt sollte nur von einer Person mit guten mechanischen Fähigkeiten und grundlegenden Erfahrungen im Hinblick auf Gebäudekonstruktion installiert werden.
- Stellen Sie sicher, dass die Stützfläche das kombinierte Gewicht aller Geräte, angebrachter Hardware und Komponenten sicher trägt.
- Überschreiten Sie niemals die maximale Tragfähigkeit.
- Stellen Sie bei Montage in Wandpfosten aus Holz sicher, dass die Befestigungsschrauben in der Mitte der Pfosten verankert sind. Die Verwendung eines Auf-Stoß-Balkensuchers wird dringend empfohlen.
- Setzen Sie immer einen Helfer oder eine mechanische Hebevorrichtung ein, um Geräte sicher anzuheben und zu positionieren.
- Ziehen Sie Schrauben fest an, ohne diese jedoch zu überdrehen. Ein Überdrehen kann die Komponenten beschädigen, wodurch deren Haltekraft erheblich reduziert wird.
- Dieses Produkt ist nur zur Verwendung in Innenräumen vorgesehen. Eine Verwendu Produkts im Freien könnte zu Produktversagen und Personenschäden führen.
Sicherheitshinweise
Wenn Sie Zweifel an einer sicheren Montage haben, lassen Sie diese von einem qualifizierten Fachmann ausführen.
SCHWAIGER kann nicht für Schäden oder Verletzungen verantwortlich gemacht werden, die durch falsche Montage oder nicht bestimmungsgemäßen Gebrauch verursacht wurden.
Beachte: Das mitgelieferte Befestigungsmaterial ist nur für massive Wandkonstruktionen geeignet. Wenn Sie sich nicht über die Beschaffenheit der vorhandenen Wand im Klaren sind, konsultieren Sie einen Fachmann. Das mitgelieferte Zubehör ist nicht für Stahl geeignet.
Benötigtes Werkzeug
Kreuzschlitzschraubendreher
Holz-/Metallsuchgerät
Bohrmaschine und 8 mm Holz-/Steinbohrer für Installation in Betonwand
Markierungsstift
Hammer
Bitte beachten Sie: Die Wasserwaage muss während der Installation am oberen Ende der Grundplatte eingeführt sein und nach erfolgter Montage wieder entfernt werden.
D
WICHTIG:
Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind, indem Sie die Teileliste kontrollieren. Falls irgendwelche Teile fehlen oder fehlerhaft sind, rufen Sie bitte Ihren Lieferanten wegen Ersatz an.
Mitgelieferte Befestigungsteile

50 mm (2x)
Holzschrauben
A

M4 x 12 mm (4x)
Kreuzschlitzschrauben
B

M4 x 30 mm (4x)
Kreuzschlitzschrauben
C

16 mm (4x)
Distanzringe
D

Wasserwaage
E

S = 5 mm
Sechskant-Imbusschlüssel
F
1. MONTAGE der Grundplatte

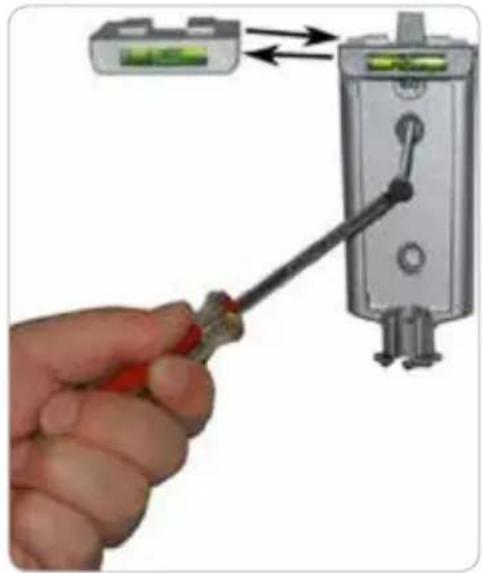

1.1 Montage auf Holz
- Halten Sie die Grundplatte mit dem Haken nach unten zeigend an die Wand.
- Heften Sie die Grundplatte mit der Holzschraube an.
- Richten Sie die Grundplatte sorgfältig mit Hilfe der Wasserwaage (E) aus.
- Schrauben Sie nun die zweite Holzschraube in das untere Loch der Grundplatte.
Achtung: Stellen Sie die Lage der massiven Pfosten hinter der Verblendung fest und markieren Sie die Position in der Mitte den Pfosten. Es wird dringend empfohlen, vor der Montage eine Probebohrung mit einem kleineren Bohrerdurchmesser zu machen.

1.2 Montage auf Stein / Beton
Achtung:
Es müssen für die Montage an massiven Wänden 8 mm Dübel (nicht im Lieferumfang enthalten!) verwendet werden.
- Halten Sie die Grundplatte mit dem Haken nach unten zeigend an die Wand.
- Richten Sie die Grundplatte aus und markieren die Montagelöcher.
- Bohren Sie 2 passende Löcher mit Hilfe der Bohrmaschine.
- Führen Sie die Befestigungsdübel in die Bohrlöcher ein.

Achtung: Falls nötig, verwenden Sie einen Hammer um die Dübel einzuschlagen und eine bündige Fläche mit der Wand zu erreichen.
- Platzieren Sie die Grundplatte über den Dübellöchern.
- Befestigen Sie die Grundplatte mit Hilfe von 2 Schrauben und einem Schraubendreher in den Löchern.
- Drehen Sie die Schrauben sorgfältig fest – aber nicht überdrehen.

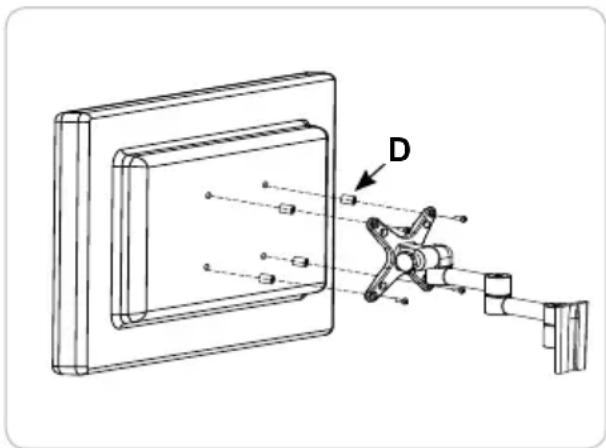

2. BEFESTIGUNG des LCD Monitors am Halter
- Prüfen Sie, welches Befestigungsmaterial verwendet werden kann.
- Wenn Ihr Bildschirm eine flache Rückseite hat, verwenden Sie die M4 x 12 mm Kreuzschlitz-Schrauben (B).
Achtung: Falls der Bildschirm eine strukturierte Montagefläche hat, verwenden Sie die längeren M4x30mm Kreuzschlitz Schrauben (C) und Distanzringe (D).
- Befestigen Sie nun den Monitor mit den passenden Schrauben an der Befestigungsplatte.
- Bitte die Schrauben nur Handfest anziehen.

3. Abschließende Montage und Handhabung

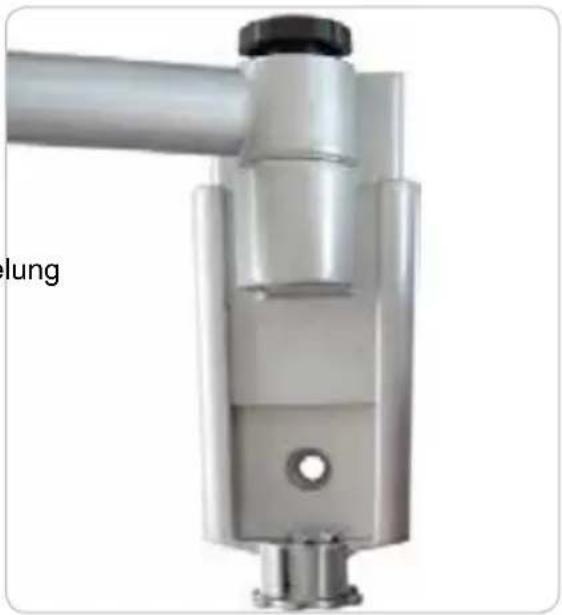

3.1 Endmontage
-
Schieben Sie abschließend den Haltearm in die Grundplatte bis er fest einrastet.
-
Die Kunststoff Verriegelung am oberen Ende der Grundplatte muss mit einem hörbaren "Klick" einrasten um den Haltearm sicher zu arretieren.
-
Zum Lösen des Haltearmes die Verriegelung drücken und den Haltearm nach oben schieben.
-
Zusätzlich sollte zur Sicherheit die Inbusschraube unten an der Halteplatte des Armes mit dem mitgelieferten Inbusschlüssel (F) befestigt werden.

3.2 Handhabung und Einstellung
Achtung: Die Einstellung des Monitors kann je nach Modell unterschiedlich sein.

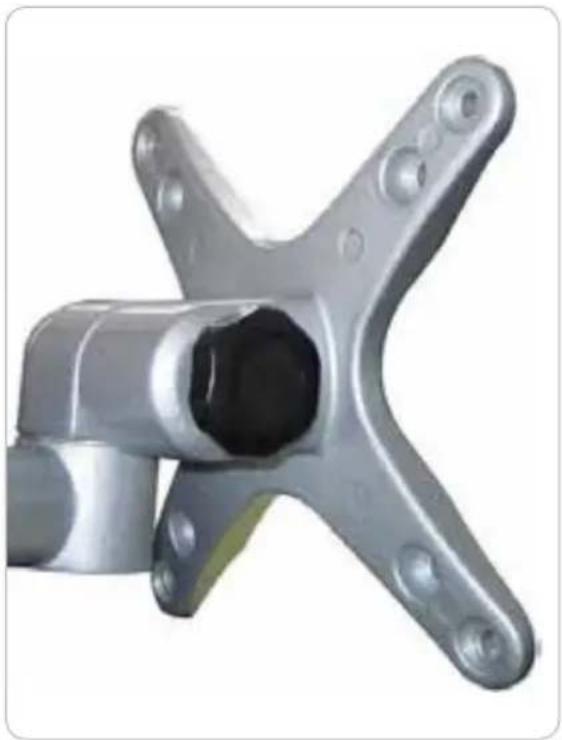

Bei den meisten Monitoren kann der Neigungswinkel verstellt werden, indem die Einstellschraube gelockert wird. Dazu fassen Sie bitte an die Einstellschraube hinter der Monitorbefestigung. Lockern Sie die Schraube durch Drehen entgegen dem Uhrzeigersinn. Stellen Sie die gewünscht Neigung ein und drehen die Einstellschraube wieder fest.
Die anderen Einstellungen können einfach durch Drücken des Haltearmes in die gewünschte Richtung gemacht werden. Die Festigkeit / Beweglichkeit der Gelenke kann einzeln eingestellt werden, um den Monitor in der gewünschten Stellung zu halten. Die schwarzen Einstellschrauben (soweit vorhanden) werden entgegen dem Uhrzeigersinn gelockert und entgegengesetzt festgezogen. Für die Gelenke mit Sechskant-Inbusschrauben verwenden Sie das mitgelieferte Werkzeug (F) zum Lösen oder Fixieren.
