Produkttyp	Pneumatische Blindnietpistole
Marke	Hazet
Modell	9037N-2
Nietdurchmesser	3.0/3.2 mm (1/8"), 4.0 mm (5/32"), 4.8/5.0 mm (3/16"), 6.0 mm, 6.4 mm (1/4"), Strukturniete 4.8/5.0 mm & 6.4 mm
Nietmaterialien	Aluminium, Kupfer, Stahl, Edelstahl / Inox
Luftverbrauch pro Hub	2.64 Liter
Arbeitsdruck	6.3 bar
Lufteinlass	12.91 mm (1/4")
Zugkraft	14700 N
Gesamthub	15.8 mm
Gewicht	2.11 kg
Länge	296.6 mm
Schalldruckpegel	84.9 dB(A)
Schallleistungspegel	95.9 dB(A)
Vibration	1.65 m/s²
Lieferumfang	Pneumatische Nietpistole, 5 Düsen, flexibler Verbindungsnippel, Dornauffangsystem
Verwendungszweck	Setzen von Blindnieten zur Montage von Stahl-, Aluminium- oder Edelstahlteilen
Wartung	Regelmäßige Reinigung und Ölung der Spannbacken, des Greifmechanismus, des Zylinders; auf Verschleiß prüfen
Lagertemperatur	-10°C bis +45°C
Relative Luftfeuchtigkeit (max)	65%

Häufig gestellte Fragen - 9037N-2 Hazet

Welche Nietgrößen kann die Hazet 9037N-2 verarbeiten?

Die 9037N-2 verarbeitet Blindniete mit Durchmessern: 3.0/3.2 mm (1/8"), 4.0 mm (5/32"), 4.8/5.0 mm (3/16"), 6.0 mm und 6.4 mm (1/4"), einschließlich Strukturniete in 4.8/5.0 mm und 6.4 mm.

Welche Materialien können mit diesem Werkzeug genietet werden?

Es kann Aluminium, Kupfer, Stahl und Edelstahl (Inox) nieten.

Welches Zubehör ist im Lieferumfang enthalten?

Das Paket enthält die pneumatische Nietpistole, 5 Düsen, einen flexiblen Verbindungsnippel und ein Dornauffangsystem.

Wie wähle ich die richtige Düse für den Niet aus?

Verwenden Sie die Lehre am Fuß der Nietpistole, um schnell die zum Nietdurchmesser passende Düse auszuwählen. Schrauben Sie die gewählte Düse auf den Stahlkern.

Wie schmiere ich die Nietpistole?

Geben Sie vor Gebrauch 2 bis 6 Tropfen Pneumatiköl in den Lufteinlass. Für die regelmäßige Wartung verwenden Sie den Hazet-Öler Nr. 9070-1 oder ein gleichwertiges Produkt.

Was ist der empfohlene Arbeitsdruck?

Der maximale Arbeitsdruck beträgt 6.3 bar (ca. 91 psi). Stellen Sie sicher, dass die Druckluftversorgung diesen Wert nicht überschreitet.

Wie oft sollte ich den Greifmechanismus reinigen und warten?

Überprüfen und reinigen Sie regelmäßig die Spannbacken und den Greifmechanismus. Zerlegen Sie diese, reinigen Sie sie mit einem fusselfreien Tuch, ölen Sie alle Komponenten und bauen Sie sie wieder zusammen. Stellen Sie sicher, dass die Länge des Greifmechanismus 60 mm beträgt.

Was tun, wenn die Zugkraft schwach erscheint?

Überprüfen Sie den Ölstand im Hydrauliksystem. Schrauben Sie den Boden des Werkzeugkörpers ab, entfernen Sie den Kolben und füllen Sie bei Bedarf den kleinen Ölbehälter mit Pneumatiköl auf.

Kann ich nicht originale Ersatzteile verwenden?

Verwenden Sie aus Sicherheitsgründen nur originale Hazet-Ersatzteile. Nicht zugelassene Teile können Schäden verursachen und Garantie-, Service- und Haftungsansprüche ausschließen.

Wie sollte ich die Nietpistole bei Nichtgebrauch lagern?

Lagern Sie sie an einem trockenen, staubfreien Ort fern von Flüssigkeiten und aggressiven Substanzen. Temperatur: -10 bis +45°C, relative Luftfeuchtigkeit max. 65%. Trennen Sie sie vor der Lagerung von der Druckluftversorgung.

BEDIENUNGSANLEITUNG 9037N-2 Hazet

1. Zu Ihrer Sicherheit

Vor Inbetriebnahme sind dieser Anwendungshinweis sowie die beiliegenden Sicherheitsvorschriften für Pneumatik-Werkzeuge zu lesen und zu beachten. Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen. Für Verletzungen und Schäden, die aus unsachgemäßer und zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung. Hierfür haftet allein der Betreiber.

2. Symbolerklärung

Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

ANLEITUNG / HINWEISE LESEN!

Der Betreiber ist verpflichtet den Anwendungshinweis und die Sicherheitsvorschriften zu beachten und alle Anwender des Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

3. Bestimmungsgemäße Verwendung

- Die Niet-Pistole 9037N-2 darf nur zum Setzen von Blindnieten verwendet werden. Um Elemente aus Stahl, Aluminium oder Edelstahl mit Nieten mit einem ∅ von 3.0 / 3.2, 4.0, 4.8 / 5.0, 6.0, 6.4 mm zu Verbinden.

4. Lieferumfang

• Pneumatische Niet-Pistole HAZET 9037 N-2
- 5 Mundstücke
• Flexibler Anschlussnippel
- Auffangbehälter

5. Geräteelemente

1. Stahlhülse
2. Auffangbehälter
3. Betätigungshebel
4. Flexibler Anschlußnippel

5. Mundstück

6. Technische Daten

Nietkapazität: 3.0 /	3.2, 4.0, 4.8 / 5.0, 6.0, 6.4
Luftverbrauch pro Hub:	2,64 l/Hub
Betriebsdruck: 6,3 bar
Luftanschluss: 12,9	1 mm / 1⁄4"
Zugkraft: 14700 N
Hublänge: 15,8 mm
Gewicht: 2,11 kg
Länge: 296,6 mm
Schalldruckpegel:	84,9 dB(A)
Schall-Leistungs-pegel:	95,9 dB(A)
Vibration: 1,65 m/s	2

7. Vor Inbetriebnahme

• Prüfen Sie vor Arbeitsbeginn, ob alle Schraubverbindungen fest angezogen, alle beweglichen Teile leichtgängig und ausreichend geölt sind und keine Defekte feststellbar sind.
• Füllen Sie Öl nach, wie unter Abs. 8 beschrieben.
• Benutzen Sie niemals ein defektes Gerät.
• Der Auffangbehälter für die Restdorne muss beim Betrieb stets montiert sein und rechtzeitig bei ca. ^1/3 Füllung geleert werden.

8. Anwendung

• Wählen Sie das zur Blindniete passende Mundstück und schrauben es vorne auf die Stahlhülse. Hierzu verwenden Sie die Lehre am Boden der Nietpistole. Mit dieser Lehre können Sie einfach und schnell das passende Mundstück entsprechend der Niete auswählen.
• Geben Sie nun 2-6 Tropfen Druckluft-Öl in den Luftanschluss oder verwenden Sie den HAZET Öler Nr. 9070-1.
• Koppeln Sie das Gerät an den Luftanschluss an, max. Arbeitsdruck 6.3 bar.
• Die Niet-Pistole ist betriebsbereit - betätigen Sie den Auslöse-Hebel nicht versehentlich.
• Setzen Sie eine passende Blindniete in das Mundstück ein und führen Sie die Niete mit der Nietpistole bis zum Anschlag in die Fügegut-Bohrung ein.
• Betätigen Sie den Abzug, bis der Nietdorn abreißt.
• Lassen Sie den Abzug los und kippen Sie das Gerät nach hinten, damit der Restdorn in den Auffangbehälter fällt.
• Gerät nach Gebrauch immer vom Luftabschluss abkoppeln

9. Wartung, Pflege und Instandhaltung

• Prüfen Sie das Gerät regelmäßig auf Beschädigungen.
• Ersetzen Sie alle abgenutzten oder defekten Teile, Dichtungen und Lager.
• Ziehen Sie bei Bedarf alle Schrauben am Gerät nach.

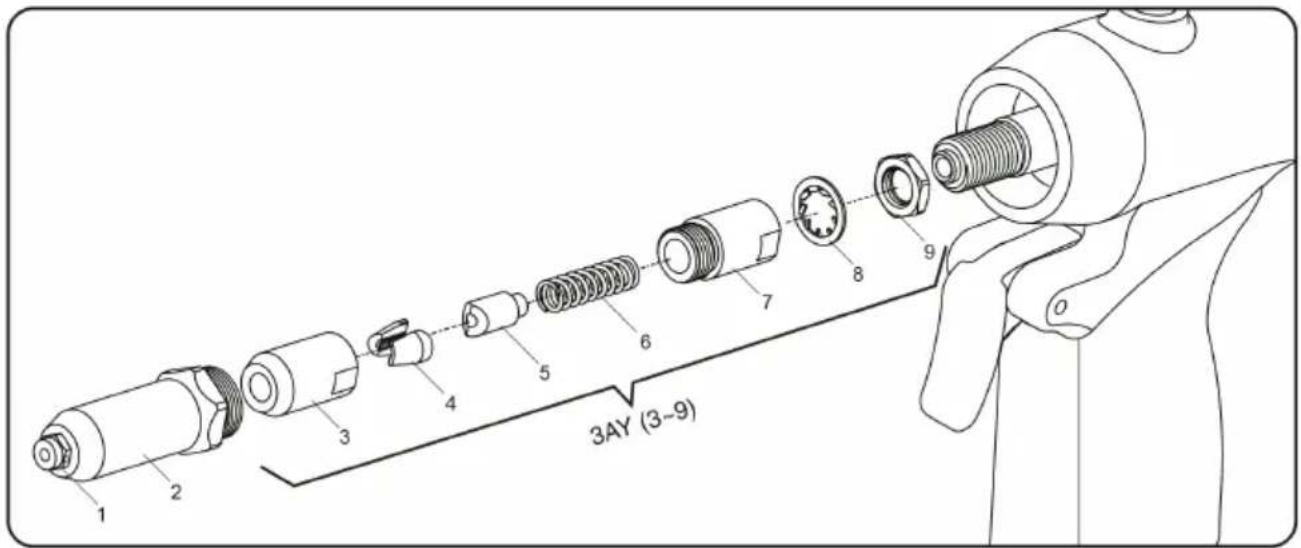

• Der Greifmechanismus für die Blindnieten muss regelmäßig gewartet werden um einen problemlosen Betrieb zu garantieren.
• Die Futterbacken müssen regelmäßig gereinigt und geölt werden.
• Trennen Sie die Nietpistole von der Druckluft und schrauben Sie die Stahlhülse mit dem eingeschraubten Mundstück ab.
• Sie sehen nun den kompletten Greifmechanismus.
• Schrauben Sie den vorderen Teil der die Futterbacken enthält ab. Vorsicht, im Inneren befinden sich lose Teile.
• Merken Sie sich den Aufbau um alles wieder zusam menschrauben zu können.
• Prüfen Sie alle Teile auf Verschleiß und Beschädigung und reinigen Sie alles mit einem Fussel freien Tuch.
• Ersetzen Sie abgenutzte Teile.
• Abschließend alle Teile ölen.
• Bauen Sie den Greifmechanismus wieder zusammen. Achten Sie dabei darauf, dass die vorgegebene Länge des Greifmechanismus von 60 mm eingehalten wird. Der Zylinder muss regelmäßig gereinigt und gefettet werden. Hierzu schrauben Sie den Unterboden vom Gehäuse ab und ziehen Sie mit einer Zange den Kolben heraus. Dort, wo die Kolbenstange in der Nietpistole saß, befindet sich ein kleiner ölgefüllter Behälter für die Hydraulik. Füllen Sie bei Bedarf etwas Druckluft-Öl nach, wenn Sie das Gefühl haben, dass die Zugkraft des Greifmechanismus nicht mehr ausreichend ist. Reinigen Sie den Zylinder, den Kolben und die

Kolbenstange, ölen bzw. fetten Sie die Innenwände und tauschen Sie evtl. defekte Dichtungen (O-Ringe) aus. Bauen Sie anschließend alles in umgekehrter Reihenfolge wieder zusammen und drücken Sie dabei den Kolben soweit in den Zylinder der, dass die Lufteintrittsöffnung in dem Zylinder wieder sichtbar ist.

• Stöße, Schläge, Herunterfallen und Flüssigkeitskontakt können die Funktion beeinträchtigen und das Gerät beschädigen.
• Der Betreiber hat regelmäßig auf den einwandfreien Zustand aller Bauteile zu achten.
• Wird die Niet-Pistole über einen längeren Zeitraum nicht benötigt, ist sie vom Luftabschluss zu trennen.

10. Ersatzteile

• Aus Sicherheitsgründen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall

des Werkzeuges führen.

- Bei Verwendung nicht freigegebener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadensersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

11. Aufbewahrung / Lagerung

• Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:
• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
  • Lagertemperatur -10 bis +45°C.
  • Relative Luftfeuchtigkeit max. 65%

12. Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.
