302701 - Thermostat Bearware - Kostenlose Bedienungsanleitung

Produkttyp	Thermostat
Marke	Bearware
Modell	302701
Abmessungen (B x H x T)	80 x 80 x 25 mm
Gewicht	150 g
Stromversorgung	2 x AAA-Batterien
Batterielebensdauer	ca. 2 Jahre
Anzeige	LCD-Display mit Hintergrundbeleuchtung
Raumtemperaturbereich	5 °C bis 35 °C
Genauigkeit	±0,5 °C
Programmierfunktion	7-Tage-Programmierung mit bis zu 4 Zeitfenstern pro Tag
Heizungsart	Kompatibel mit den meisten Heizsystemen (Gas, Öl, Elektro, Fernwärme)
Urlaubsmodus	Ja, einstellbarer Frostschutzmodus
Kindersicherung	Ja, tastensperrfunktion
Kommunikation	Keine (standalone Gerät)
Montage	Wandmontage (Schrauben im Lieferumfang)
Farbe	Weiß
Betriebstemperatur	0 °C bis 50 °C
Schutzklasse	IP20
Zubehör im Lieferumfang	Thermostat, Wandhalterung, Schrauben, Dübel, Bedienungsanleitung
Entsorgung	Elektroschrott, Batterien getrennt entsorgen

Häufig gestellte Fragen - 302701 Bearware

Wie installiere ich den Bearware Thermostat 302701?

Der Thermostat wird an der Wand montiert. Bringen Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln an. Legen Sie zwei AAA-Batterien ein und stecken Sie das Gerät auf die Halterung. Die detaillierte Anleitung finden Sie in der Bedienungsanleitung.

Wie stelle ich die Heizzeiten ein?

Drücken Sie die Taste 'Programm' und wählen Sie den Wochentag aus. Jeder Tag hat bis zu 4 Zeitfenster (z.B. Morgen, Tagsüber, Abend, Nacht). Stellen Sie die gewünschte Temperatur und Uhrzeit für jedes Fenster ein. Bestätigen Sie mit 'OK'.

Der Thermostat zeigt 'LO' oder 'HI' an. Was bedeutet das?

'LO' bedeutet, dass die Raumtemperatur unter 5 °C liegt (Frostschutz aktiv). 'HI' bedeutet über 35 °C. Prüfen Sie die Batterien und den Standort. Wenn die Anzeige bestehen bleibt, kontaktieren Sie den Kundendienst.

Wie wechsle ich die Batterien?

Drücken Sie die Lasche an der Unterseite des Thermostaten und ziehen Sie ihn von der Halterung ab. Entnehmen Sie die alten Batterien und legen Sie zwei neue AAA-Batterien mit korrekter Polarität ein. Setzen Sie das Gerät wieder auf.

Kann ich den Thermostat manuell einstellen?

Ja, drücken Sie die Tasten '+' oder '-', um die gewünschte Temperatur vorübergehend zu ändern. Der Thermostat behält diesen Wert bis zum nächsten programmierten Zeitfenster bei. Um dauerhaft auf manuell zu schalten, wählen Sie im Menü den Modus 'Manuell'.

Was ist der Urlaubsmodus?

Der Urlaubsmodus hält eine konstante Frostschutztemperatur (standardmäßig 7 °C). Drücken Sie die Taste 'Urlaub' und stellen Sie die Anzahl der Tage ein. Der Modus endet automatisch nach Ablauf dieser Zeit oder bei manuellem Abbruch.

Das Display zeigt nichts an. Was tun?

Prüfen Sie, ob die Batterien eingelegt und nicht leer sind. Achten Sie auf korrekte Polung. Wenn das Problem bestehen bleibt, versuchen Sie einen Reset: Entfernen Sie die Batterien und legen Sie sie nach 10 Sekunden wieder ein.

Kann ich den Thermostat auch an ein Smart Home System anschließen?

Nein, der Bearware 302701 ist ein Standalone-Gerät ohne Funkverbindung. Er kann nicht in Smart-Home-Systeme integriert werden.

Wie reinige ich den Thermostat?

Reinigen Sie das Gerät mit einem leicht feuchten, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder scheuernde Materialien. Achten Sie darauf, dass kein Wasser in das Innere gelangt.

Der Thermostat schaltet die Heizung nicht ein. Mögliche Ursachen?

Überprüfen Sie die Batterieladung und die korrekte Montage. Stellen Sie sicher, dass die Solltemperatur über der Isttemperatur liegt. Prüfen Sie die Sicherungen und den Heizungswiderstand. Wenn alles korrekt ist, könnte das Gerät defekt sein.

BEDIENUNGSANLEITUNG 302701 Bearware

BEDIENUNGSANLEITUNG / MANUAL

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1. Lieferumfang

• Steckdosenthermostat
• Bedienungsanleitung

2. Technische Daten

Spannungsversorgung 200-240V ~ AC / 50Hz / 16A
einstellbarer Temperaturbereich 1°C - 70°C
Genauigkeit der Temperaturregelung ± 1°C
Temperaturfühler NTC
Selbstverbrauchsleistung <0,3W

3. Funktion

Das programmierbare Steckdosenthermostat kann dazu verwendet werden, Klimaanlagen, elektrische Öfen oder Heizungen anzusteuern. Das Steckdosenthermometer schaltet ein daran angeschlossenes Gerät bei einer zuvor bestimmten Raumtemperatur ein oder aus.

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Stecken Sie das Thermostat in eine ordnungsgemäß angeschlossene Steckdose. Das Gerät ist daraufhin betriebsbereit. Als Standardfunktion ist "Heizen" aktiv. Wenn Sie kühlen und z.B. eine Klimaanlage an das Gerät anschließen möchten, müssen Sie über die erweiterten Einstellungen den "Kühlen"-Modus aktivieren.

5. Zusätzliche Hinweise zu diesem Gerät!

• Nicht abgedeckt betreiben!
• Nicht hintereinander stecken!
• Verwenden Sie dieses Produkt nur in trockenen und überdachten Bereichen. Stellen Sie sicher, dass das Produkt nicht beschädigt wird und nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt.

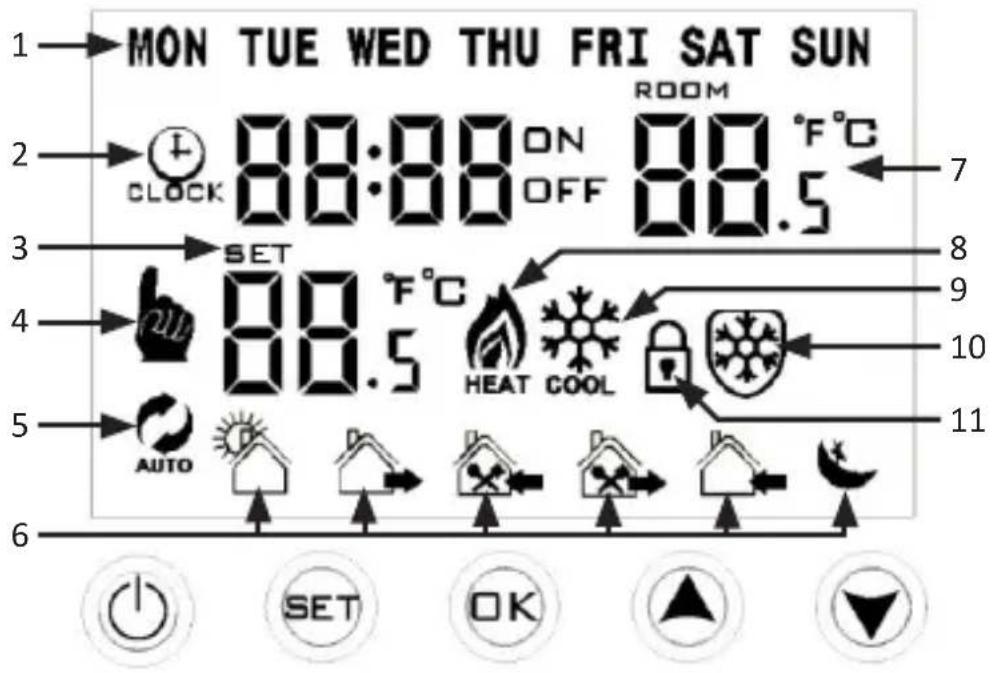

2 Deutsch

1 Wochentage

2 Uhrzeit

3 Eingestellte Temperatur

4 Manueller Modus

5 Automatischer Modus

6 Einstellbares Tagesprogramm

7 Raumtemperatur

8 Wärmen

9 Kühlen

10 Anti-Frost-Modus

11 Kindersicherung

6. Tastenbelegung

	Ein / Aus-Taster
	“SET”-Taste. Drücken Sie die Taste kurz, um zwischen manuellen (manual) oder automatischen Modus (automatic) zu wechseln. Drücken und halten Sie die Taste für 3 Sekunden, um die Zeit- und Timereinstellungen anzupassen.
	“OK”-Taste. Drücken Sie die “OK”-Taste zum Bestätigen der Einstellungen
	“Auf navigieren”. Drücken Sie diese Taste, um in den Menüs nach oben zu navigieren
	“Ab navigieren”. Drücken Sie diese Taste, um in den Menüs nach unten zu navigieren

7. Display und Funktionen

	Automatischer Modus: Wenn der automatische Modus aktiv ist, ist der manuelle Modus ausgeschaltet.
	Manueller Modus: Sofern der manuelle Modus aktiv ist, ist der automatische Modus ausgeschaltet.
	Wenn der automatische Modus aktiv ist, können Sie die Taste oder drücken, um eine temporäre Temperatur einzustellen. Die Symbole für den manuellen sowie für den automatischen Modus beginnen zu blinken. Sobald das Thermostat den nächsten Schaltpunkt erreicht, verschwindet das Symbol und das Thermostat arbeitet wieder im eingestellten automatischen Modus.
MEAT	Dieses Symbol erscheint, wenn ein angeschlossenes Gerät heizen soll.
COOL	Dieses Symbol erscheint, wenn ein angeschlossenes Gerät kühlen soll.Symbole der verschiedenen Programmierzeiträume
ONOFF	Stellen Sie die “ON” und die “OFF” Zeit ein, um einen Zeitraum zu bestimmen, wann das Thermostat generell eingeschaltet, und wann es generell ausgeschaltet werden soll. Wenn beide Zeiten auf “0:00” einstellt sind, ist die Funktion ausgeschaltet.
	Raumtemperatur in °C
	Kindersicherungs-Symbol. Wenn keine Aktion innerhalb von 10 Minuten durchgeführt wird, schaltet sich die Kindersicherung automatisch ein. Alternativ können Sie die Kindersicherung durch ein 3-sekündiges Drücken derTaste ein- oder ausschalten.Hinweis: Achten Sie darauf, dass die Kindersicherung ausgeschaltet ist, sobald Sie Änderungen vornehmen möchten.
	Anti-Frost-Modus: In dem aktiven Anti-Frost-Modus schaltet sich das Gerät bei einer Raumtemperatur von unter 2°C ein und startet mit der Heizphase.

8. Zeiteinstellung (Uhrzeit & Wochentag)

1. Drücken Sie die SET -Taste für 3 Sek. und lassen Sie diese wieder los. Es erscheint folgender Menüpunkt:

1. Das Uhrsymbol blinkt, drücken Sie
2. Stellen Sie mit den ▲▼-Tasten die Minuten ein und bestätigen Sie mit .OK
3. Stellen Sie mit den ▲▼-Tasten die Stunden ein. Bestätigen Sie mit OK
4. Stellen Sie mit den ▲▼-Tasten den Wochentag ein. Bestätigen Sie mit OK Sie befinden sich wieder im Zeiteinstellungsmenü. Warten Sie, bis dieses sich von selbst beendet, oder drücken Sie kurz die -Taste.

8.1 Einfache Zeitschaltung

1. Drücken Sie die -Taste für 3 Sek. und lassen Sie diese wieder los.
   Es erscheint das Zeiteinstellungsmenü.
2. Drücken Sie die -Faste 1x, um die Einschalt- und 2x, um die Ausschaltzeit zu wählen. ON oder OFF blinken im Display je nach Auswahl.
3. Drücken Sie Taste, um die gewünschte Ein- oder Ausschaltzeit einzustellen.
4. Mit den ▲▼-Tasten können Sie die Uhrzeit einstellen. Beginnen Sie hierbei mit den Minuten und bestätigen Sie dies mit der -Taste.
5. Stellen Sie mit den ▲▼-Tasten die Stunde für die zu konfigurierende

Schaltzeit ein und bestätigen Sie mit

Beispiel: Wenn die "OFF"-Zeit auf 0:00 Uhr eingestellt ist, und die "ON"-Zeit auf 7:00 Uhr, ist das Thermostat zwischen 0:00 und 7:00 Uhr abgeschaltet und für den Rest des Tages dauerhaft eingeschaltet.

Um die einfache Zeitschaltung wieder abzuschalten, müssen Sie die "ON" sowie die "OFF"- Zeit auf 0:00 Uhr einstellen. Sobald beide Zeiten eingestellt sind, ist die Funktion deaktiviert.

6 Deutsch

9. Erweiterte Zeitschaltung

In diesem Abschnitt erfahren Sie, wie Sie die erweiterte Zeitschaltung einstellen und aktivieren können.

- Drücken Sie die bitte die OK-Taste für ca. 3 Sekunden und lassen Sie diese im Anschluss los.

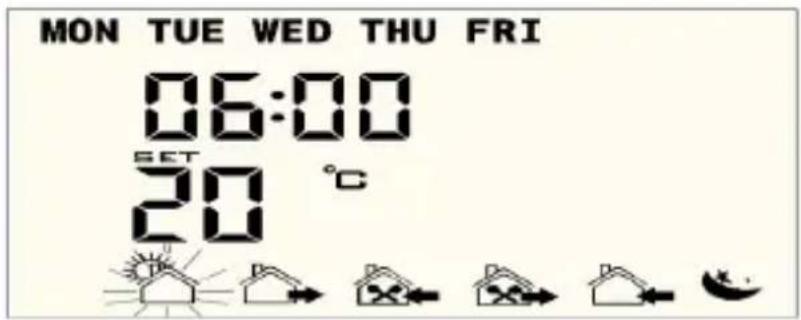

Es öffnet sich folgendes Menü im Display des Thermostates:

Nachfolgend zeigen wir Ihnen auf der nächsten Seite die Tabelle mit den 6 verschiedenen, einstellbaren Tagesabschnitten und dessen voreingestellten Werten.

• Tagesabschnitt 1 (z.B. Sonnenaufgang)
• Tagesabschnitt 2 (z.B. Haus zur Arbeit verlassen)
• Tagesabschnitt 3 (z.B. nach Hause kommen für das Mittagessen)
• Tagesabschnitt 4 (z.B. das Haus nach dem Essen wieder verlassen)
• Tagesabschnitt 5 (z.B. Abends nach Hause kommen)
• Tagesabschnitt 6 (z.B. Sonnenuntergang / Anfang der Nacht)

Tagesabschnitt Symbol Zeit Temperatur
In der Woche	1 06:0
	2 08:0
	3 11:3
	4 12:3
	5 17:3
	6 22:0
Wochenende	1 08:0
	2 23:0

Um einen Schaltpunkt einzustellen, gehen Sie bitte wie folgt vor:

1. Nachdem Sie die Taste für ca. 3 Sekunden gedrückt haben, gelangen Sie direkt zur Konfiguration des ersten Schaltpunkts. Dieser blinkt auf.
2. Stellen Sie mit den ▲▼-Tasten die gewünschte Temperatur ein und bestätigen mit OK
3. Sie können jetzt die „Stunde“ mit den ▲▼-Tasten einstellen, zu der sich der Schaltpunkt aktivieren soll.
4. Nun können Sie direkt den zweiten Schaltpunkt, wie ab den 2. Punkt beschrieben, einstellen.
5. Wiederholen Sie den Vorgang, bis Sie alle Schaltpunkte konfiguriert haben.
6. Nachdem Sie die ersten 6 Schaltpunkte für die Wochentage Montag bis Freitag konfiguriert haben, stellen Sie direkt die 2 Schaltpunkte für die Tage Samstag und Sonntag ein.

Bitte beachten Sie, dass die erweiterte Zeitschaltung zwischen den Werktagen Mo-Fr und dem Wochenende Sa & So unterscheidet. In der Einstellung „Montag bis Freitag“ können Sie 6 Schaltpunkte konfigurieren, die jeweils für jeden einzelnen Werktag gültig sind und für Samstag sowie Sonntag sind es 2 Schaltpunkte.

10. Automatischer & Manueller Modus

Während Sie sich in der Hauptanzeige befinden, können Sie zwischen manuellen und automatischen Modus wechseln.

- Drücken Sie die -Taste, um den Modus zu wechseln.

1. Automatischer Modus: Im Display sehen Sie das AUTO - Symbol. Die von Ihnen eingestellten Zeitschaltungen sind aktiv. Sie befinden sich im Automatischen Modus.

2. Manueller Modus: Im Display sehen Sie das 🔍 - Symbol. Das Thermostat prüft durchgängig den von Ihnen über die „Auf und Ab Taste“ manuell eingestellten Temperaturwert.

3. Automatischer Modus manuell geändert:

Wenn aktuell eine eingestellte Schaltung (z.B. Mittagszeit 12:30 bis 17:30) aktiv ist und Sie temporär die aktuelle Temperatur beispielsweise von 15°C auf 25°C anheben wollen, drücken Sie die ▲-Tasten, um den Wert anzupassen. Der Verbraucher wird nun bis zum Erreichen der manuell eingestellten Raumtemperatur (25°C) zugeschaltet, sofern Heizen als Funktion eingestellt ist. Die nächste voreingestellte Zeitschaltung (Tagesabschnitt) überschreibt diesen Wert und setzt das Thermostat wieder in den Automatik-Modus zurück.

11. Erweiterte Einstellungen

Drücken und halten Sie die -Taste für ca. 3 Sekunden.

Hier können Sie grundlegende Einstellungen vornehmen, die die Funktionsweise des Gerätes verändern können (z.B Heizen oder Kühlen)

Die erweiterten Einstellungen erscheinen im Display. Hier können Sie grundlegende Einstellungen vornehmen, die die Funktionsweise des Gerätes verändern (z.B Heizen oder Kühlen).

• Mit der Taste SET wählen Sie die verschiedenen Einstellungen
• Mit den Tasten ▲ und ▼ ändern Sie den Wert der aktuellen Einstellung
• Drücken Sie die SET -Taste, um gegebenenfalls weitere Einstellungen aufzurufen und anzupassen

- Das Menü wird nach 5 Sekunden Untätigkeit geschlossen und gespeichert Nachfolgend finden Sie die Tabelle, die die einzelnen Menüprunkte und dessen Eigenschaften beschreibt.

Anzeige	Einstellung Funktionen	Werkseinstellung
A1	Temperatureinheit 10= °C °C
A2	für dieses Modell ohne Funktion	für dieses Modell nicht verfügbar	/
A3	Höchste einstellbare Temperatur	20-70°C 35°C
A4	Niedrigste einstellbare Temperatur	1-10°C 5°C
A5	Kalibration der Messtemperatur	±9°C (vom aktuell gemessenen Wert)	0,5°C Genauigkeit
A6	Anti-Frost-Funktion	00= Ausgeschaltet01= Eingeschaltet	00= Aus
A7	Backup-Batterie Speicherfunktion	0= Speicherfunktion nur bei eingeschaltetem Gerät1= Speicherfunktion auch bei ausgeschaltetem Gerät	1= Speicherfunktion auch bei ausgeschaltetem Gerät
A8	Arbeitsmodus	00= Kühlmodus01= Heizmodus	01= Heizmodus
A9	Programmierbare Tagesabschnitte	00= Eingeschaltet01= Ausgeschaltet	00=Eingeschaltet
A0	Werkseinstellungen	88= keine Bedeutung00= auf Werkseinstellungen zurücksetzen	88= keine Bedeutung

Kühlmodus: Der Stromanschluss ist aktiv, wenn der eingestellte Wert unter dem aktuellen Wert der Raumtemperatur liegt.

Heizmodus: Der Stromanschluss ist aktiv, wenn der eingestellte Wert über dem aktuellen Wert der Raumtemperatur liegt.

12. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,

Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302701/20171101XM004 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: http://www.ganzeinfach.de, WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
