| Produkttyp | Multifunktions-Rotationswerkzeug |
| Marke | Brandson |
| Modell | 303824 |
| Stromversorgung | 230 V AC, 50 Hz |
| Leistungsaufnahme | 135 W |
| Nenndrehzahlbereich | 10.000 - 32.000 min⁻¹ |
| Spannzangendurchmesser (max.) | 3,2 mm |
| Max. Zubehördurchmesser | 32 mm |
| Schallleistungspegel (Lwa) | 92 dB(A), K=3 dB(A) |
| Schalldruckpegel (Lpa) | 81 dB(A), K=3 dB(A) |
| Vibrationspegel | 8,3 m/s², K=1,5 m/s² |
| Drehzahleinstellungen | 6 Stufen (ca. 10.000 / 15.000 / 21.500 / 24.500 / 28.000 / 32.000 min⁻¹) |
| Mitgeliefertes Zubehör | Flexible Welle, Spannzangen (1,5-3,2 mm), Schlüssel, Trennscheiben (24 mm, 32 mm), Schleifpapier, Schleifsteine, Drahtbürsten, Filzpolierscheiben, Bohrer usw. (über 120 Teile) |
| Verwendungszweck | Schneiden, Schleifen, Polieren, Bohren, Gravieren auf Metall, Stein, Holz, Kunststoff, lackierten Oberflächen |
| Sicherheitsmerkmale | Spindelarretierung, Doppelisolierung, Überhitzungsschutz, Sicherheitshinweise im Handbuch |
| Wartung | Austauschbare Kohlebürsten, Lüftungsschlitze reinigen, keine Lösungsmittel an Kunststoffteilen |
| Lagerung | Trockener, belüfteter Bereich, außerhalb der Reichweite von Kindern |
| Konformität | CE, WEEE, 2006/42/EG, 2014/30/EU, 2014/35/EU, 2011/65/EU |
Häufig gestellte Fragen - 303824 Brandson
Benutzerfragen zu 303824 Brandson
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch 303824 - Brandson und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 303824 von der Marke Brandson.
BEDIENUNGSANLEITUNG 303824 Brandson
Warnung! Dieses Gerät kann gefährlich sein! Bei einem unvorsichtigen oder unsachgemäßen Gebrauch können Sie sich und anderen Personen Schaden oder Verletzungen zufügen.
Bitte lesen Sie alle Anweisungen aufmerksam durch, damit Sie die Bedienung des Gerätes verstehen und stets wissen, was Sie tun.
Lassen Sie bitte keine Passanten oder unqualifizierte Personen nah an das Gerät kommen.
Tragen Sie stets einen Gehörschutz, eine Schutzbrille, eine Staubschutzmaske sowie Schutzhandschuhe.
Schalten Sie das Gerät aus! Ziehen Sie vor der Einstellung, oder Reinigung oder bei Defekt des Gerätes oder Netzkabels stets den Stecker aus der Steckdose.
Setzen Sie das Gerät niemals Regen aus. Lagern Sie es nicht im Freien und lassen Sie es nicht im Regen stehen.
WICHTIGE SICHERHEITSHINWEISE FÜR DIESES GERÄT
Lesen Sie bitte alle Sicherheitshinweise und Anweisungen aufmerksam durch! Ein Nichteinhalten der Sicherheitshinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder zu schweren Verletzungen führen.
Bewahren Sie die Sicherheitshinweise und die Anleitung für die Zukunft auf. Der in den nachfolgenden Sicherheits-hinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf Elektrowerkzeuge mit Netzkabel und auf akkube-triebene Elektrowerkzeuge ohne Netzkabel.
Arbeitsbereichssicherheit
- Halten Sie den Arbeitsbereich ausreichend beleuchtet. Schmutzige oder unbeleuchtete Arbeitsbereiche führen zu Unfällen.
- Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen wie z.B. brennbare Flüssigkeiten, Gase oder Ähnliches. Elektrowerkzeuge können Funken erzeugen, die die brennbaren Materialien entzünden können!
- Halten Sie umstehende Personen sowie Kinder während der Benutzung des Elektrowerkzeugs fern. Es könnte die Kontrolle über das Gerät verloren werden, sollten Sie abgelenkt werden.
Elektrische Sicherheit
- Der Anschlussstecker des Elektrowerkzeugs muss in eine ordnungsgemäß angeschlossene Steckdose passen. Der Stecker darf nicht verändert oder angepasst werden. Verwenden Sie in keinem Fall Adapterstecker mit geerdeten Elektrowerkzeugen. Vorschriftsgemäße Stecker und Steckdosen reduzieren das Risiko eines Stromschlags.
- Vermeiden Sie jeglichen Körperkontakt mit geerde- ten Oberflächen wie zum Beispiel bei Heizungen, Kühlschränken oder Rohren. Es besteht hierbei das Risiko eines elektrischen Schlags.
- Halten Sie Elektrowerkzeuge von Nässe und Regen fern. Sollte Wasser in ein Elektrowerkzeug eindringen, erhöht dies die Gefahr eines elektrischen Schlages!
- Zweckentfremden Sie das Kabel auf keinen Fall! Tra-gen Sie das Elektrogerät niemals am Kabel, hängen Sie es nicht am Kabel auf oder ziehen Sie niemals am Kabel, um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Öl, Hitze und scharfen Kanten oder z.B. vor beweglichen Teilen fern! Ein beschädigtes oder verheddertes Kabel erhöht das Risiko eines elektrischen Schlages!
- Sollten Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie jederzeit ein für die Außenbereichsnutzung geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert die Gefahr eines elektrischen Schlags.
Persönliche Sicherheit
- Stellen Sie sicher, dass Sie stets aufmerksam sind. Achten Sie darauf, was Sie tun und gehen Sie mit der nötigen Vernunft an die Arbeit. Benutzen Sie kein Elektrowerkzeug, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen oder müde sind! Unacht-samkeiten beim Gebrauch von Elektrowerkzeugen kann zu schweren Verletzungen führen.
- Tragen Sie während der Verwendung des Elektrowerkzeugs stets eine persönliche Schutzausrüstung und eine Schutzbrille. Das Tragen von entsprechender Schutzkleidung wie z.B. Gehörschutz, Schutzbrille, Sicherheitsschuhe und Schutzhelm kann, je nach Art und Einsatz eines Elektrowerkzeuges, das Risiko von Verletzungen verringern.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme des Elektrowerkzeugs. Vergewissern Sie sich immer, ob das Gerät abgeschaltet ist, bevor Sie es an den Akku oder die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
- Entfernen Sie jegliche Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder ein Gegenstand, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
- Halten Sie bei der Verwendung von Elektrowerkzeugen immer eine normale Körperhaltung und sorgen Sie jederzeit für einen sicheren Stand und halten Sie das Gleichgewicht. Sie können das Elektrowerkzeug in unerwarteten Situationen hierdurch besser kontrollieren.
- Tragen Sie während der Verwendung eines Elektrowerkzeuges immer eine geeignete Kleidung. Tragen Sie in keinem Fall weite Kleidung oder Schmuck. Halten Sie Ihre Haare, Kleidung sowie Handschuhe stets von bewegenden Teilen fern. Diese Art von Kleidungsstücken oder Haare können von sich bewegenden Teilen erfasst werden!
- Falls Anschlussvorrichtungen für Staubabsaug- und Staubaufsammelgeräte vorhanden sind, sollten diese fachgerecht montiert und verwendet werden. Die Benutzung von Staubschutzvorrichtungen kann Gefahren, die durch Staub verursacht werden, reduzieren.
Gebrauch und Behandlung von Elektrowerkzeugen
- Überlasten Sie das Elektrowerkzeug in keinem Fall. Verwenden Sie für Ihre Arbeit immer das entsprechend korrekte Elektrowerkzeug. Arbeiten mit einem falschen Elektrowerkzeug schränkt die Sicherheit erheblich ein.
-
Benutzen Sie in keinem Fall ein Elektrowerkzeug, bei dem der Schalter defekt ist. Ein Gerät, welches sich nicht mehr ein- oder ausschalten lässt, muss unbedingt repariert werden und darf nicht mehr benutzt werden.
-
Bevor Sie Einstellungen, das Zubehör am Elektrowerkzeug wechseln möchten, oder das Gerät lagern wollen, müssen Sie es von der Stromquelle und/oder dem Akku trennen. Diese Maßnahmen reduzieren die Gefahr eines versehentlichen Wiedereinschaltens des Gerätes.
- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie nicht zu, dass Personen, die nicht mit den Anweisungen des Gerätes vertraut sind, dieses benutzen. Elektrowerkzeuge sind gefährlich in Händen von unerfahrenen Benutzern.
- Pflegen Sie Ihre Elektrowerkzeuge. Überprüfen Sie Ihre Geräte auf Fehlausrichtung, Beschädigung und anderen Zustände, die die Inbetriebnahme beeinträchtigen kann. Lassen Sie im Falle einer Beschädigung das Elektrowerkzeug von einem Fachmann reparieren, bevor Sie es wieder verwenden.
- Halten Sie Schneidwerkzeuge sauber und scharf. Gut gepflegte Werkzeuge mit scharfen Klingen sind weniger anfällig und lassen sich besser handhaben.
- Verwenden Sie das Elektrowerkzeug, das Zubehör sowie die Werkzeugeinsätze gemäß diesen Anweisungen. Berücksichtigen Sie dabei die Bedingungen und die auszuführende Arbeit.
Gemeinsame Warn- und Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Polieren, Trennschleifen oder Arbeiten mit Drahtbürsten
- Dieses Gerät ist als Schleifer, Sandpapierschleifer, Polierer, Trennschleifer, Bohrer und als Fräse zu verwenden. Beachten Sie die Warn- und Sicherheitshinweise, die Anweisungen und Daten, die Sie mit dem Werkzeug erhalten.
Wenn Sie die nachfolgenden Anweisungen nicht beachten, kann es zu einem elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
- Verwenden Sie nur Zubehör, welches vom Hersteller speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Auch wenn Sie Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
- Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens genau so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehörteile, die sich schneller als zulässig drehen, können zerbrechen und umherfliegen.
- Außendurchmesser und Dicke des Zubehörs müssen den Angaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessenes Zubehör kann nicht ausreichend abgeschirmt oder kontrolliert werden.
- Schleifscheiben- oder Walzen oder anderes Zubehör müssen genau auf Ihre Elektrowerkzeugs passen. Zubehör, welches nicht in die Aufnahme des Elektrowerkzeugs passt, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.
- Auf dem Dorn montierte Scheiben, Schneidwerkzeuge oder andere Zubehörteile müssen vollständig in die Spannzange oder das Spannfutter eingesetzt werden. Wird der Dorn nicht ausreichend und korrekt gespannt oder steht das Einsatzwerkzeug zu weit vor, kann sich das Einsatzwerkzeug lösen und mit hoher Geschwindigkeit ausgeworfen werden.
- Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie z.B. Schleifscheiben, Schleifwalzen auf Risse und Verschleiß oder starke Abnutzung. Kontrollieren Sie Drahtbürsten z.B. auf lockere oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist. Verwenden Sie bei Zweifel ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Werkzeug kontrolliert und eingesetzt haben, halten Sie sich und in der Nähe befindliche Personen außerhalb der Ebene des rotierenden Gerätes auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
- Tragen Sie stets eine persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz und/oder Schutzbrille. Soweit nötig und angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen müssen vor herumfliegenden Fremdkörpern geschützt werden, die bei den unterschiedlichen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den entstehenden Staub filtern. Sollten Sie lange lautem Lärm ausgesetzt sein, können Sie einen Hörverlust erleiden.
- Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den entsprechenden Arbeitsbereich betritt, muss eine persönliche Schutzausrüstung tragen. Gebrochene Einsatzwerkzeuge oder Bruchstücke des Werkstücks können umherfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereiches verursachen.
- Halten Sie das Gerät nur an den isolierten Griffflächen fest, insbesondere dann, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit spannungsführenden Leitungen kann auch metallische Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Halten Sie das Elektrowerkzeug beim Starten stets gut fest. Beim Hochlaufen auf die maximale Drehzahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Gerät verdreht. Bringen Sie deshalb ihren Körper und die Arme in eine Position um mögliche Rückschlagkräfte abfangen zu können.
- Verwenden Sie wenn möglich, Schraubzwingen, um das Werkstück zu fixieren. Halten Sie niemals ein Werkstück in der einen Hand und das Gerät in der anderen Hand, während Sie das Gerät benutzen. Durch das Einspannen der Werkstücke haben Sie die Hände zur besseren Kontrolle des Elektrowerkzeugs frei. Beim Trennen runder Werkstücke, wie Stangenmaterial oder z.B. Rohre, neigen diese zum Wegrollen, wodurch der Werkzeugeinsatz klemmen und auf Sie zu geschleudert werden kann.
- Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
-
Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen oder nach Einstellungen am Gerät das Spannfutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen.
-
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug kann sich dadurch in Ihren Körper bohren.
- Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Der Motor kann Staub in das Gehäuse ziehen und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
- Benutzen Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
- Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
Rückschlag und entsprechende Sicherheitshinweise
- Rückschlag ist die Reaktion eines hakenden oder blockierten Einsatzwerkzeugs. Verhaken oder Blockieren des Einsatzwerkzeuges führt zu einem abrupten Stopp. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch kann die Schleifscheibe ausbrechen und/oder einen Rückschlag verursachen. Je nach Drehrichtung der Scheibe bewegt sich diese dann auf die Bedienperson zu oder von ihr weg. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
- Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und die Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
- Arbeiten Sie besonders vorsichtig im Bereich von scharfen Kanten und Ecken etc. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das drehende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dieses kann einen Kontrollverlust oder Rückschlag verursachen.
- Verwenden Sie kein gezähntes Sägeblatt. Solche Sägeblätter können häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug verursachen.
- Führen Sie das Einsatzwerkzeug immer in der Richtung in das Material, in der die Schneidkante das Material verlässt (entspricht die Richtung, in der die Späne ausgeworfen werden). Das Führen des Elektrowerkzeugs in die falsche Richtung, kann ein Ausbrechen des Einsatzwerkzeuges aus dem Werkstück bewirken, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.
- Spannen Sie das Werkstück bei der Verwendung stets fest, insbesondere bei der Verwendung von Trennscheiben. Bereits bei geringer Verkantung in der Nut verhaken die Einsatzwerkzeuge und können einen Rückschlag verursachen. Bei Verhaken einer Trennscheibe bricht diese gewöhnlich. Bei Verhaken von z.B. Drehfeilen, Fräswerkzeugen kann der Werkzeugeinsatz aus der Nut springen und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen
- Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und nur für die empfohlenen Einsatzmöglichkeiten. Beispiel: Schleifen Sie niemals mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Eine seitliche Krafteinwirkung auf den Schleifkörper kann diesen zerbrechen.
- Verwenden Sie für kegelförmige und gerade Schleifstifte mit Gewinde nur unbeschädigte Dorne der korrekten Größe und Länge. Ge-eignete Dorne vermindern die Möglichkeit des Bruchs.
- Vermeiden Sie ein Blockieren oder zu hohen Anpressdruck der Trennscheibe. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe steigert die Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und erhöht damit die Möglichkeit eines Rückschlags oder eines Bruchs des Schleifkörpers.
- Meiden Sie mit Ihren Hände und sämtlichen anderen Körperteilen den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von Ihren Händen wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
-
Falls die Trennscheibe blockiert oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Trennscheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen. Es besteht die Gefahr eines Rückschlags. Ermitteln und beheben Sie die Ursache für das Blockieren.
-
Schalten Sie das Elektrowerkzeug in keinem Fall wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe zuerst ihre maximale Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken und aus dem Werkstück springen oder z.B. einen Rückschlag verursachen.
- Stützen Sie Platten und große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe gestützt werden sowie in der Nähe des Trennschnitts als auch an der Kante.
- Seien Sie besonders vorsichtig bei „Taschen-schnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, sowie elektrische Leitungen oder andere Objekte, die einen Rückschlag verursachen, gelangen.
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen
- Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. Tragen Sie stets Schutzkleidung!
- Lassen Sie Drahtbürsten vor dem Einsatz mindestens eine Minute mit Arbeitsgeschwindigkeit laufen. Achten Sie darauf, dass in dieser Zeit keine andere Person vor oder in gleicher Linie mit der Bürste steht. Achtung! Während der Einlaufzeit können lose Drahtstücke wegfliegen.
- Richten Sie die rotierende Drahtbürste von sich weg. Verletzungsgefahr! Bei Arbeiten mit Drahtbürsten können kleine Partikel und winzige Drahtstücke mit hoher Geschwindigkeit wegfliegen und durch die Haut dringen.
Zusätzliche Sicherheitshinweise
- Verwenden Sie entsprechende geeignete Suchgeräte, um verborgene Versorgungsleitungen (z.B. Wasser- und Gasleitungen oder Stromleitungen) aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung von einer Gasleitung kann zur Explosionen führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung durch Wasserschäden.
- Sichern Sie das Werkstück immer ausreichend. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück lässt sich sicherer halten als mit Ihrer Hand.
- Das Elektrowerkzeug ist nicht für den stationären Betrieb geeignet. Es darf z.B. nicht in einen Schraubstock eingespannt oder auf einer Werkbank befestigt und betrieben werden.
- Achtung!: Halten Sie diese Sicherheitsregeln zu jeder Zeit ein! Lassen Sie sich nicht von einer Vertrautheit mit dem entsprechenden Produkt abhalten! Missachtung und Missbrauch der Sicherheitsregeln in dieser Anleitung können schwere Verletzungen verursachen!
Wichtige Sicherheitsvorschriften
- Bearbeiten Sie keine asbesthaltigen Materialien!
- Tragen Sie stets eine Schutzmaske! Manche Stäube gelten als gesundheitsschädlich (teilweise auch krebserregend).
- Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren!
- Lagern Sie das Elektrowerkzeug nicht an Orten, die die Temperatur von 50°C überschreiten!
Stellen Sie sicher, dass Sie die Sicher- heitshinweise sorgfältig lesen und aufbewahren!
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Trennen von Metall und Steinwerkstoffen sowie zum Schleifen, Sandpapierschleifen und Polieren von Metall- und Lackoberflächen ohne Verwendung von Wasser. Darüber hinaus ist das Elektrowerkzeug mit dem entsprechenden Zubehör zum Bohren in Holz, Weichmetall, Kunststoff und Leichtbaustoffe geeignet.
Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.
1. Lieferumfang
- Multifunktionswerkzeug
- Zubehör
- Transportkoffer
2. Transportkoffer Zubehör
Aufnahme / Montage
| Anzahl Beschreibung | |
| 1 Flexible | e Welle, ca. 105 cm lang |
| 5 Spannzangen [davon eine im Gerät], (Durchmesser 1,5-3,2 mm) | |
| 1 Schraubenschlüssel (Bohrfutter) | |
| 1 L-Schlüssel (Spanner) | |
Schneiden /Trennen
| Anzahl Beschreibung | |
| 66 Trennscheiben (ø 24 mm) | |
| 5 Trennscheiben (ø 32 mm Fiberglas) | |
| 3 Gewindedorne (Aufnahmen für Trennscheiben) |
Schleifen
| Anzahl Beschreibung | |
| 60 Schleifpapiere (Fein, mittel, grob): 3 x 20 Stück ø 20 mm | |
| 9 Schleifsteine (mit Schaft) | |
| 12 Schleifscheiben ø 20 mm | |
| 9 Schleifbänder 12,5 mm Innendurchmesser | |
| 8 Schleifbänder 6,5 mm Innendurchmesser | |
| 2 Dorne für Schleifbänder (ø 12,5 und 6,5 mm; Gummiadapter) | |
| 1 Gummi-Schmirgelscheibe ø 22,5 mm | |
| 1 Schleifstein | |
| 1 Fächerschleifscheibe |
Gravieren
| Anzahl Beschreibung | |
| 5 Diamantschleifer | |
| 2 HSS-Fräser |
Polieren/Reinigen
| Anzahl Beschreibung | |
| 1 Polierpaste | |
| 3 Drahtbürsten | |
| 3 Nylonbürsten | |
| 6 Filzpolierscheiben (1 Spitze, 5 Räder) | |
| 1 Gewindedorn (Aufnahme für Filzscheiben ø 3,2 mm) |
Bohren
6 x Bohrer
- Technische Daten
| Spannungsversorgung 230 V AC 50 Hz | |
| Leistungsaufnahme 135 W | |
| Schallleistungspegel (Lwa) 92 dB(A), K=3 dB(A) | |
| Schalldruckpegel (Lpa) 81 dB(A), K=3 dB(A) | |
| Schwingungspegel 8,3 m/s2, K= | 1,5 m/s2 |
| Nenndrehzahl | 10000 - 32000 min ^-1 |
| Spannzangen-Durchmesser | max. 3,2 mm |
| max. Zubehör-Außendurchmesser | 32 mm |
4. Produkt-Details
Die Abbildung der folgenden Tabelle finden Sie auf der 2. Seite in dieser Bedienungsanleitung.
| Nummer Bezeichnung | |
| 1 Netzstecker | |
| 2 Hängegriff | |
| 3 Kabel-Knickschutz | |
| 4 “Ein/Aus”-Schalter | |
| 5 Lüftungsblende | |
| 6 Lüftungsblende | |
| 7 Leiterplatte | |
| 8 Geschwindigkeitsschalter | |
| 9 Kohlebürsten | |
| 10 linke Gehäuseseite | |
| 11 Stator | |
| 12 | Rotor |
| 13 | rechte Gehäuseseite |
| 14 | Spindelarretierungstaste |
| 15 | Verschlusskörper |
| 16 | Werkzeugaufnahme an der Spannzange |
| 17 | Spannmutter |
| 18 | Schrauben |
5. Inbetriebnahme
Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Kontrollieren Sie bei der Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile und Zubehörteile sowie die Funktion.
Entnehmen Sie eventuelle Schutzabdeckungen. Stellen Sie sicher, dass sobald ein Einsatzwerkzeug eingesetzt ist, kein empfindliches Objekt beschädigt wird. Achten Sie darauf, dass der „Ein/Aus-Schalter“ ausgeschaltet ist und der Geschwindigkeitsschalter auf der niedrigsten Stufe steht.
Halten Sie bei der Benutzung des Multifunktionswerkzeugs das Gerät gut fest, um es optimal führen zu können. Das Multifunktionswerkzeug ist nun betriebsbereit. Setzen Sie im Anschluss das gewünschte Einsatzwerkzeug ein. Zum Starten des Gerätes drücken Sie den „Ein/Aus-Schalter“ in Position „Ein“. Wählen Sie nun vorsichtig mit dem Geschwindigkeitsschalter die gewünschte Geschwindigkeit aus.
ACHTUNG!
- Decken Sie bitte in keinem Fall Lüftungsschlitze oder die Ansaugöffnung ab!
- Bestimmte Stäube gelten als krebserregend. Sorgen Sie stets für eine gute Belüftung des Arbeitsplatzes. Beachten Sie in Ihrem Land die gültigen Vorschriften für die zu bearbeitenden Materialien!
- Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden!
- Vermeiden Sie Staubansammlungen am Arbeitsplatz. Staub kann sich leicht entzünden.
- Halten Sie das Gerät stets gut fest! Sorgen Sie für einen sicheren Stand, wenn Sie das Gerät verwenden.
6. Einsatzwerkzeuge
Benutzen Sie unter keinen Umständen defekte oder verschlissene Einsatzwerkzeuge, dies kann zu schweren Verletzungen und Sachschäden führen.
Verwenden Sie für das Elektrowerkzeug nur getestetes Zubehör aus dem Fachhandel. Stellen Sie sicher, dass das Zubehör für eine Drehzahl von 32000 min ^-1 zugelassen ist und der Außendurchmesser maximal 3,2 mm beträgt.
Achten Sie beim Montieren des Einsatzwerkzeuges darauf, dass der Schaft des Einsatzwerkzeugs fest in der Werkzeugaufnahme an der Spannzange (16) sitzt. Wenn der Schaft des Einsatzwerkzeugs nicht korrekt in die Werkzeugaufnahme gesteckt wird, besteht die Möglichkeit, dass sich das Einsatzwerkzeug löst und eventuell außer Kontrolle geraten kann.

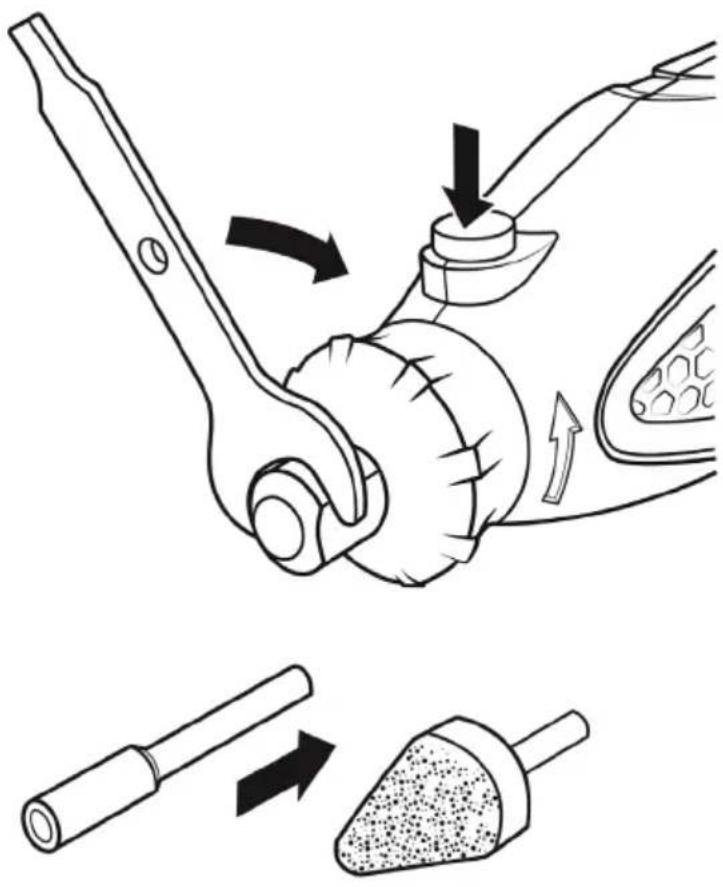

Einsatzwerkzeuge montieren
- Drücken Sie die Spindelarretierungstaste (14) und drehen Sie die Spannmutter (17) von Hand, bis diese blockiert.
- Halten Sie die Spindelarretierungstaste (14) gedrückt und lösen Sie die Spannmutter (17) mit dem Maulschlüssel.
- Setzen Sie das Einsatzwerkzeug in die Werkzeugaufnahme an der Spannzange (16) ein. Achtung! Achten Sie darauf, dass Sie die Spannzange mit dem passenden Innendurchmesser für Ihr Einsatzwerkzeug wählen!
- Halten Sie die Spindelarretierungstaste (14) gedrückt und spannen Sie das Einsatzwerkzeug ein, indem Sie die Spannmutter (17) mit dem Maulschlüssel im Uhrzeigersinn festdrehen.
Einsatzwerkzeuge demontieren
Lösen Sie die Spannmutter (17) wie im Kapitel „Einsatzwerkzeuge montieren“ beschrieben und entnehmen Sie das Einsatzwerkzeug aus dem Gerät.

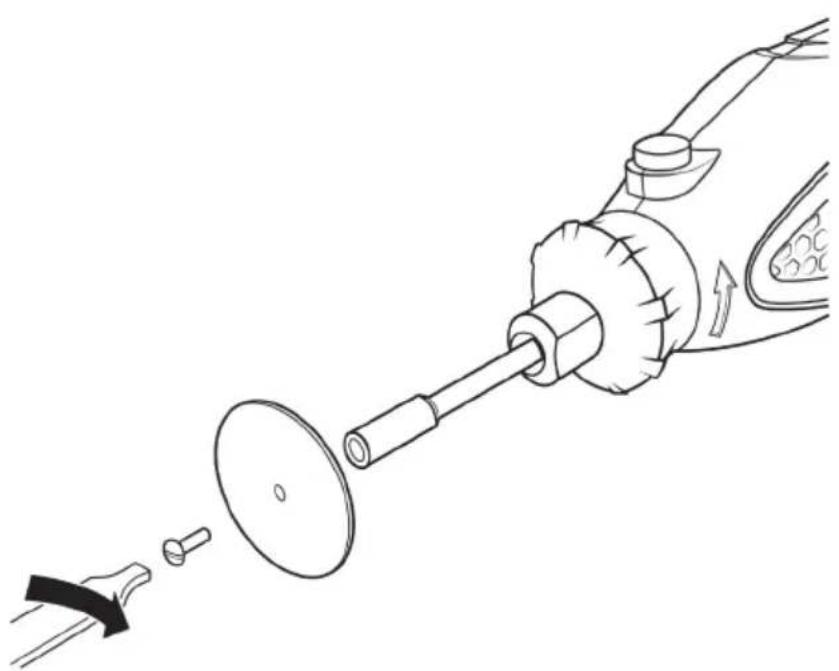

Scheiben- oder Schleifaufsätze montieren
- Im Lieferumfang finden Sie verschiedene Scheiben- oder Schleifaufsätze, die Sie mit dem Gerät verwenden können. Um diese Aufsätze zu benutzen, benötigen Sie den Haltestift (2).
- Setzen Sie den Haltestift (2), wie im vorherigen Kapitel beschrieben, in die Werkzeugaufnahme ein.
- Halten Sie die Spindelarretierungstaste (14) gedrückt und drehen Sie die Schraube am Haltestift (2) mit einem Schraubendreher oder mit der Rückseite des Maulschlüssels vollständig heraus.
- Setzen Sie den gewünschten Scheiben- oder Schleifaufsatz auf den Haltestift (2) und schrauben Sie die zuvor herausgedrehte Schraube des Haltestifts nun wieder fest.

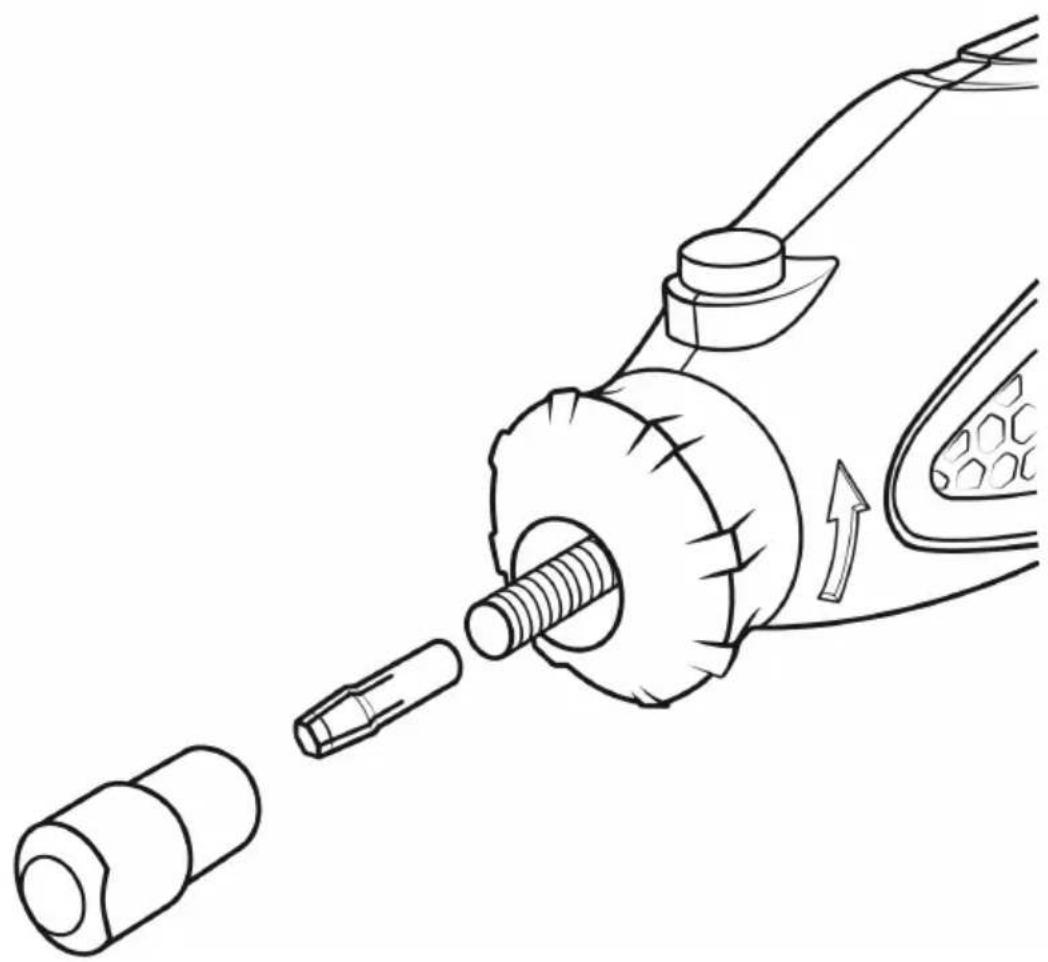

Wechsel der Spannzange
- Drücken Sie die Spindelarretierungstaste (14) und drehen Sie die Spannmutter (17) von Hand, bis sie blockiert.
- Halten Sie die Spindelarretierung gedrückt und lösen Sie die Spannmutter (17) mit dem Maulschlüssel und entfernen Sie anschließend die Spannmutter (17) zusammen mit der Spannzange (16).
- Setzen Sie danach die neue Spannzange ein. Achten Sie hierbei darauf, dass Sie unbedingt die korrekte Größe für den gewünschten Einsatz wählen.
- Schrauben Sie die Spannmutter (17) inkulsive der neuen Spannzange (16) mithilfe des Maulschlüssels im Uhrzeigersinn leicht an.

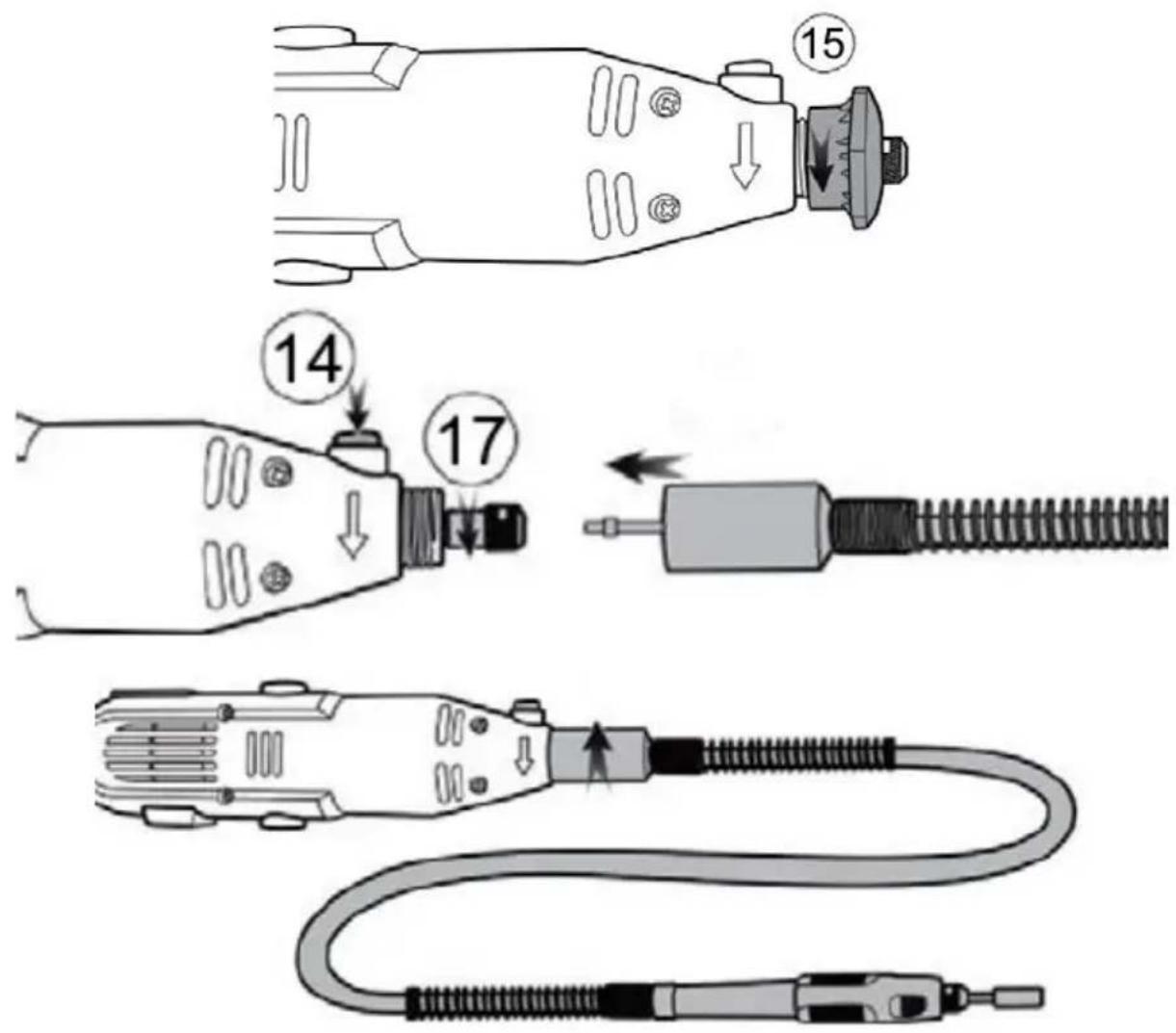

Schraubverlängerung montieren
- Schrauben Sie die Staubschutzkappe (15) ab.
- Drücken Sie die Spindelarretierungstaste (14) und drehen Sie die Spannmutter (17) von Hand, bis diese blockiert.
- Setzen Sie die Schraubverlängerung auf und drehen Sie diese fest.
- Setzen Sie dann am Ende der Schraubverlängerung Ihre gewünschten Aufsätze auf.
Hinweis: Die Spindelarretierungstaste (14) funktioniert nicht, wenn die Schraubverlängerung aufgesetzt ist. Um das Gerät zu blockieren und das Einsatzwerkzeug anzubringen, stecken Sie den mitgelieferten Imbus-Schlüssel in das Loch vorne an der Schraubverlängerung.
7. Benutzung
Halten Sie das Gerät immer mit beiden Händen fest. Benutzen Sie das Produkt nur, wenn Sie die Bedienungsanleitung und alle relevanten Sicherheitshinweise gelesen und verstanden haben. Verwenden Sie es nur für den bestimmungsmäßigen Gebrauch.
Drehzahl wählen
| Stufe Drehzahl | |
| 1 ca. 10000 min ^-1 | |
| 2 ca. 15000 min ^-1 | |
| 3 ca. 21500 min ^-1 | |
| 4 ca. 24500 min ^-1 | |
| 5 ca. 28000 min ^-1 | |
| 6 ca. 32000 min ^-1 |
Informieren Sie sich vor der Bearbeitung der entsprechenden Materialien über besondere Bearbeitungshinweise. z.B. sollten Sie Materialien mit einem tiefen Schmelzpunkt ausschließlich mit niedrigeren Drehzahlen bearbeiten, da Sie sonst in die Gefahr kommen, dass sich die Materialien verformen. Materialien wie z.B. Holz sollten wiederum mit hohen Drehzahlen bearbeitet werden.
Hinweis: Um Beschädigungen zu vermeiden wird empfohlen bei Polier- und Schleifarbeiten, sowie Reinigungsarbeiten eine maximale Drehzahl von ca. 15000 min ^-1 zu verwenden.
Gerät ein- und ausschalten
Sie können das Gerät mit dem „Ein-/Ausschalter“-Schalter ein- (I-Position) oder ausschalten (0-Position).
8. Reinigung und Pflege
Vermeiden Sie die Verwendung von Lösungsmitteln bei der Reinigung von Kunststoffteilen. Viele Kunststoffe sind anfällig für Schäden durch verschiedene Arten von handelsüblichen Lösungsmitteln und können durch ihre Verwendung beschädigt werden.
Verwenden Sie zur Reinigung stets saubere Tücher, um Schmutz, Staub, Öl, Fett usw. zu entfernen. Tauchen Sie das Gerät in keinem Fall unter Wasser!
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Achtung! Lassen Sie zu keinem Zeitpunkt Benzin, Bremsflüssigkeiten, aggressive Öle usw. mit Kunststoffteilen in Berührung kommen. Chemikalien können Kunststoffteile beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann.
Kohlebürsten austauschen
Sie haben die Möglichkeit, die Kohlebürsten auszutauschen. Hierfür öffnen Sie bei ausgeschaltetem, stromlosen Gerät das obere oder untere Fach der Kohlebürsten (9) und entnehmen diese. Tauschen Sie die Kohlebürsten aus und setzen Sie die neuen in das entsprechende Fach ein.
Achten Sie in jedem Fall darauf, dass die Kontakte der Kohlebürsten richtig eingesetzt sind, da sonst das Gerät nicht mehr startet!
9. Lagerung
Bevor Sie die Lagerung des Gerätes beginnen, stellen Sie sicher, dass das Gerät gesäubert wurde. Lagern Sie das Gerät an einem trockenen, gut durchlüfteten Ort, welcher nicht von Kindern erreichbar ist. Halten Sie das Gerät von korrosiven Stoffen wie Gartenchemikalien und Salzen fern.
ACHTUNG!
10. Sicherheitshinweise und Haftungsausschluss
Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht. Bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee.
Halten Sie das Gerät von hohen Temperaturen fern.
Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.
Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.
11. Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
12. Hinweise zur Batterieentsorgung
Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.
Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.
WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761
Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303824/20190809NB113 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2006/42/EC befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://www.ganzeinfach.de
WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Germany
Nur für europäische Länder
EG-Übereinstimmungserklärung
WD-Plus GmbH erklärt, dass die folgende Maschine:
Bezeichnung der Maschine: Multifunktionswerkzeug
Modell-Nr./ Typ: 303824
der europäischen Richtlinien entspricht: 2006/42/EC, 2014/30/EU,
2014/35/EU, 2011/65/EU
Zur Sicherstellung der Konformität wurden folgende Normen/Spezifikatio-
nen in der zum Zeitpunkt der Ausstellung gültigen Fassung herangezogen:
EN60745
Die technische Dokumentation in Übereinstimmung mit
2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU ist
erhältlich bei:
WD-Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Deutschland
Hannover, den 03.09.2019
WD-Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Deutschland
SERVICE
Wir hoffen, Sie genießen Ihr neues Produkt in jeder Art und Weise.
Sollte trotzdem mal etwas sein,
so zögern Sie nicht und lassen Sie es uns wissen.
Unser Service hilft Ihnen jederzeit gerne weiter.
E-Mail:
feedback@ganzeinfach.de (Global)
Service Hotline:
0800 72 444 05 (DE)
+49 511 / 13221 720 (UK)
+49 511 / 13221 730 (FR)
+49 511 / 13221 740 (IT)
- WICHTIGE SICHERHEITSHINWEISE FÜR DIESES GERÄT
- Arbeitsbereichssicherheit
- Elektrische Sicherheit
- Persönliche Sicherheit
- Gebrauch und Behandlung von Elektrowerkzeugen
- Gemeinsame Warn- und Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Polieren, Trennschleifen oder Arbeiten mit Drahtbürsten
- Rückschlag und entsprechende Sicherheitshinweise
- Besondere Sicherheitshinweise zum Schleifen und Trennschleifen
- Zusätzliche Sicherheitshinweise
- Wichtige Sicherheitsvorschriften
- Stellen Sie sicher, dass Sie die Sicher- heitshinweise sorgfältig lesen und aufbewahren!
- Bestimmungsgemäßer Gebrauch
- Lieferumfang
- Transportkoffer Zubehör
- Bohren
- Produkt-Details
- Inbetriebnahme
- ACHTUNG!
- Einsatzwerkzeuge
- Einsatzwerkzeuge montieren
- Einsatzwerkzeuge demontieren
- Scheiben- oder Schleifaufsätze montieren
- Wechsel der Spannzange
- Schraubverlängerung montieren
- Benutzung
- Gerät ein- und ausschalten
- Reinigung und Pflege
- Kohlebürsten austauschen
- Lagerung
- Sicherheitshinweise und Haftungsausschluss
- Entsorgungshinweise
- Hinweise zur Batterieentsorgung
- Nur für europäische Länder
- EG-Übereinstimmungserklärung
- SERVICE
Marke : Brandson
Modell : 303824
Kategorie : Nicht kategorisiert
