1979FC-40 - Beleuchtung Hazet - Kostenlose Bedienungsanleitung

Produkttyp	LED Arbeitsstrahler
Lichtstrom (ohne Diffusor)	400 - 4000 Lumen
Lichtstrom (mit Diffusor)	320 - 3200 Lumen
Abstrahlwinkel (ohne Diffusor)	120°
Abstrahlwinkel (mit Diffusor)	360°
Farbtemperatur	5700 K
Schutzart	IP54 (spritzwassergeschützt)
Stoßfestigkeit	IK07
Stromversorgung	230 V AC
Maximale Ausgangsleistung Steckdose	230 V, 8 A
Kabellänge	5 m
Kabeltyp	H05RN 3×1,0 mm²
Gewicht	2430 g
Betriebstemperatur	-10 bis 40 °C
Lagertemperatur	-20 bis 50 °C
Helligkeitseinstellungen	30 Stufen mit visueller Leistungsanzeige, Start bei 50%
Standfuß	90° ausschwenkbar
Anwendung	Innen- und Außenbereich (IP54)
Sicherheitshinweise	Nicht direkt in die Leuchte blicken; nicht selbst öffnen; nur von Fachpersonal reparieren lassen
Entsorgung	Über öffentliches Elektroschrott-Recyclingsystem

Häufig gestellte Fragen - 1979FC-40 Hazet

Wie schalte ich die LED-Arbeitsleuchte ein?

Die Leuchte wird über den Drehschalter am Gehäuse ein- und ausgeschaltet. Nach dem Einschalten startet die Leuchte mit 50 % Helligkeit.

Kann ich die Helligkeit einstellen?

Ja, die Leuchte bietet 30 verschiedene Helligkeitsstufen. Die aktuelle Leistung wird auf der visuellen Anzeige dargestellt.

Ist die Leuchte für den Außeneinsatz geeignet?

Ja, die Schutzart IP54 macht sie spritzwassergeschützt und damit für den Einsatz im Freien geeignet.

Was bedeutet die Angabe IK07?

IK07 kennzeichnet die Stoßfestigkeit. Die Leuchte hält Schlägen mit einer Energie von bis zu 2 Joule stand.

Darf ich ein Verlängerungskabel verwenden?

Ja, achten Sie darauf, dass das Verlängerungskabel ausreichend dimensioniert ist (mindestens 3×1,5 mm²). Andernfalls kann es zu Überhitzung kommen.

Was tun, wenn die Leuchte beschädigt ist?

Bei Beschädigung oder nach einem Sturz die Leuchte sofort außer Betrieb nehmen und von Fachpersonal prüfen lassen. Eigenhändige Reparaturen sind nicht gestattet.

Wie reinige ich die Leuchte richtig?

Reinigen Sie die Leuchte nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reiniger oder tauchen Sie die Leuchte in Wasser.

Welche maximale Last kann an die Steckdose angeschlossen werden?

Die integrierte Steckdose ist für max. 230 V und 8 A (1840 W) ausgelegt. Beachten Sie die Angaben des angeschlossenen Geräts.

Wie entsorge ich die Leuchte am Ende der Lebensdauer?

Die Leuchte muss über das öffentliche Recyclingsystem für Elektroschrott entsorgt werden. Nicht in den Hausmüll geben.

Ist ein Diffusor im Lieferumfang enthalten?

Ja, zur Leuchte gehört ein Diffusor, der den Abstrahlwinkel von 120° auf 360° vergrößert und das Licht weicher macht.

BEDIENUNGSANLEITUNG 1979FC-40 Hazet

Anwendungshinweis Application Note

Lumen (mit Diffuser)____ 320-3200 / 480-4800 lumen

Leuchtweite 120°

Leuchtweite (mit Diffuser) _ 360°

CCT 5700 K

IP ____ IP 54

IK____ IK 07

Stromversorgung ____ 230V AC

Kabel ____ 5m 3*1.0 mm ^2 H05RN / 5m 3*1.5 mm2 H07RN

Gewicht ____ 2430 g / 3060 g

Lagertemperatur ____ -20° bis 50°C

Arbeitstemperatur ____ -10° bis 40°C

Steckdose 1600 W / 2600 W

en

TECHNICAL DATA 1979 FC-40 / 1979 FC-60

Lumen ____ 400-4000 lumen / 600-6000 lumen

Lumen (w/shild) ____ 320-3200 lumen / 480-4800 lumen

Beam angle ____ 120°

Beam angle (w/shild) ____ 360°

CCT 5700 K

IP IP 54

IK ____ IK 07

AC output 230V AC outlet

Power cord ____ 5m 3*1.0 mm ^2 H05RN 5m 3*1.5 mm2 H07RN

Weight ____ 2430 g / 3060 g

Für ideale Raumausleuchtung / for perfect roomillumination

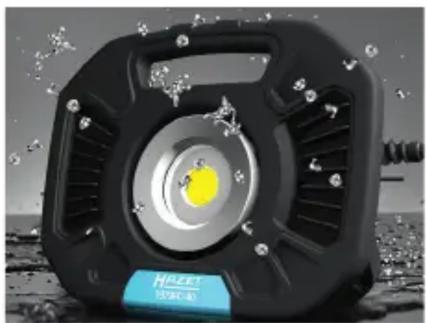

Spritzwassergeschützt / waterproof: IP54

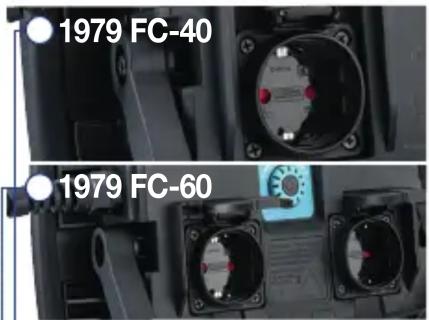

Mit Steckdose max.230V, 8 A output with plugsocket max.230V, 8 A output
Mit 2 Steckdosen max.230V, 13 A output with 2 plugsocket max.230V, 13 A output

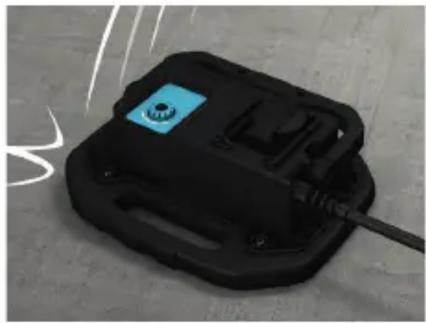

Stoßfestigkeit / shockproof: IK 07

30 verschiedene Einstellungsmöglichkeiten – mit visueller Leistungsanzeige.
Start bei 50%. / with 30 different adjustibal options and power display. Start at 50%.

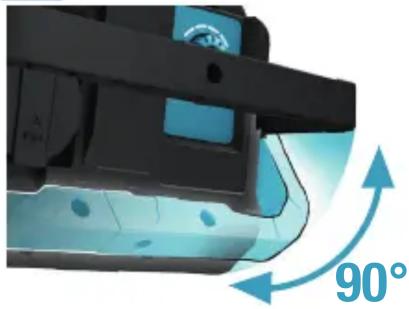

Mit 90° ausschwenkbarem Standfuß / with 90° rotatable foot

Optional:

Niemals direkt in die Leuchte sehen, die Lichtstärke ist geeignet, Verletzungen am Auge hervorzurufen.

Warnhinweise

Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche

Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Leuchten / Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.
• Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.
• LED Arbeitsstrahler nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.
• Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen zu lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Die LED Arbeitsstrahler nicht selbst zerlegen / öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und / oder zu Verletzungen führen.
• Schutzvorrichtungen dürfen nicht entfernt werden.
• Niemals direkt in die Leuchte sehen, die Lichtstärke kann Verletzungen am Auge hervorrufen.
• Verlängerungskabel müssen ausreichend dimensioniert sein. Kabel, die nicht für die betreffende Stromstärke ausgelegt sind, können überhitzen.
• Die LED Arbeitsstrahler erwärmen sich während des Betriebes leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
• Die LED Arbeitsstrahler nur an Orten verwenden, die durch geltende Verordnungen für Arbeits bereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.

Sicherheits-Hinweise

Safety Instructions

Bei nicht bestimmungsgemäßer Verwendung erlischt die Gewährleistung. Nicht bestimmungs gemäße Verwendung liegt vor:

• Für Produkte, die von Personen verändert, modifi ziert oder repariert wurden, die nicht HAZET angehören,
• Bei Missbrauch, unsachgemäßer Handhabung, Fahrlässigkeit und Abweichung von normalen Verfahrensweisen oder den Anweisungen und Spezifi kationen von HAZET oder
• Bei Verwendung in Zusammenhang mit einem anderen Produkt, Gerät, Bauteil oder System, das entweder defekt, die Ursache für einen Defekt oder nicht für den Gebrauch in Zusammenhang mit diesem Produkt vorgesehen ist.

EG-Konformitätserklärung

Der Hersteller:

HAZET-WERK Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstraße 25-29

42857 Remscheid – GERMANY erklärt hiermit in alleiniger Verantwortung, dass folgende Produkte:

Marke: HAZET

Produktbezeichnung: LED Arbeitsstrahler

Typenbezeichnung: 1979FC-40 / FC-60

allen einschlägigen Bestimmungen der EG-Richtlinie 2011/65/EG (RoHS II), Elektromagnetische Verträglichkeit 2014/30/EG und Niederspannungs-Richtline 2014/35/EG entsprechen.

Des Weiteren erklären wir, dass die Konformität zu folgenden Normen gegeben ist:

EN 55015:2013+A1:2015

EN 61547:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

EN60598-1:2015+A1:2018

EN60598-2-4:2018;EN 61347-1:2015

EN 61347-2-13:2014+A1:2017

EN 62031:2008+A1:2013+A2:2015

EN 62471:2008;IEC TR 62778:2014

EN 62493:2015

Dokumentationsverantwortliche ist:

Sandra Müller, Tel.: [phone]

Datum: 25.06.2019

Guido Schmidt

HAZET-WERK Hermann Zerver GmbH & Co. KG

Güldenwerther Bahnhofstr. 25-29

42857 Remscheid

Entsorgung

Zur Entsorgung muss die Leuchte dem jeweiligen öffentlichen Recyclingsystem zugeführt werden.

Niemals direkt in die Leuchte sehen, die Lichtstärke ist geeignet, Verletzungen am Auge hervorzurufen.

Warning

Sicherheits-Hinweise

Safety Instructions

HAZET-WERK Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstraße 25-29

42857 Remscheid – GERMANY

EN60598-2-4:2018;EN 61347-1:2015

EN 61347-2-13:2014+A1:2017

EN 62031:2008+A1:2013+A2:2015

EN 62471:2008;IEC TR 62778:2014

EN 62493:2015

HAZET-WERK Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstr. 25-29

42857 Remscheid

Disposal
