Produkttyp	Akku-Säbelsäge
Marke	Hazet
Modell	9234-010
Batteriespannung	18 V
Batteriekapazität	2 Ah (im Lieferumfang) / 5 Ah (optional)
Leerlaufdrehzahl	0 – 3100 min⁻¹ (variabel)
Hublänge	28,5 mm (1 1/8")
Gewicht (ohne Akku)	2,26 kg

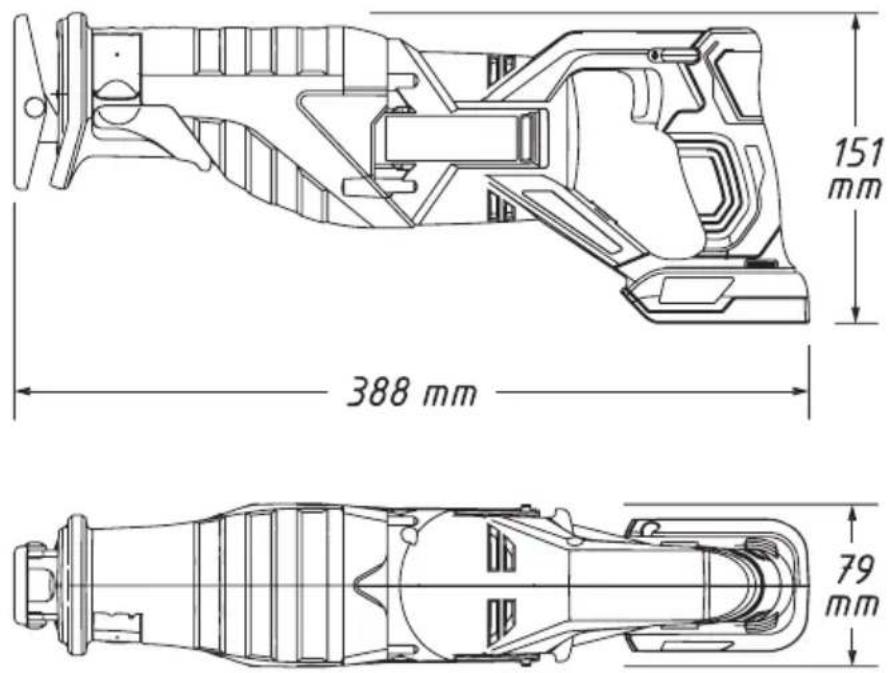

Abmessungen (L x B x H)	388 x 79 x 151 mm
Schalldruckpegel	86,13 dB(A)
Schallleistungspegel	97,13 dB(A)
Vibrationsbeschleunigung	32,18 m/s²
Ladegerät Eingang	100 – 240 V~, 50/60 Hz, 110 W
Ladegerät Ausgang	12 – 18 V, 4,0 A
Akkutyp	Li-Ion
Verstellbarer Fuß	Ja, 5 Positionen
Werkzeugloser Sägeblattwechsel	Ja (Sägeblattspannhebel)
Variabler Geschwindigkeitsauslöser	Ja
Sperrknopf	Ja (verhindert versehentlichen Start)
Restladungsanzeige	Ja (4-LED-Anzeige)
Sicherheitsfunktionen	Überhitzungsschutz, Unterspannungsabschaltung
Im Lieferumfang enthalten	1 Akku (2 Ah), 1 Ladegerät
Wartung	Mit weichem Tuch reinigen, Lösungsmittel vermeiden, trocken lagern

Häufig gestellte Fragen - 9234-010 Hazet

Welchen Akkutyp verwendet die Hazet 9234-010?

Die Säge verwendet einen 18 V Li-Ion-Akku. Sie wird mit einem 2-Ah-Akku geliefert, optional ist ein 5-Ah-Akku erhältlich.

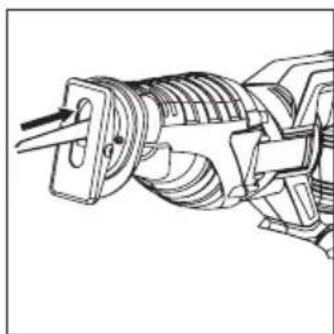

Wie installiere oder entferne ich ein Sägeblatt?

Ziehen Sie den Sägeblattspannhebel nach oben, führen Sie den Sägeblattschaft von vorne ein, drücken Sie dann den Hebel nach unten, um ihn zu verriegeln. Zum Entfernen öffnen Sie den Hebel und ziehen das Sägeblatt heraus.

Wie lange dauert das Laden des Akkus?

Die Ladezeit beträgt ca. 40 Minuten für den 2-Ah-Akku und 80 Minuten für den 5-Ah-Akku mit dem mitgelieferten Schnellladegerät.

Kann ich die Säge zum Schneiden von Metall verwenden?

Ja, die Säge eignet sich zum Schneiden von Metall, Kunststoff und Holz. Wählen Sie das passende Sägeblatt für das Material.

Wie stelle ich die Schnitttiefe ein?

Ziehen Sie den Fußverstellhebel nach unten, schieben Sie den Fuß in eine von fünf Positionen und drücken Sie dann den Hebel nach oben, um ihn zu verriegeln.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung der Säge treffen?

Tragen Sie immer Augenschutz, Gehörschutz und Handschuhe. Sichern Sie das Werkstück, halten Sie die Hände vom Sägeblatt fern und trennen Sie den Akku vor Einstellungen ab.

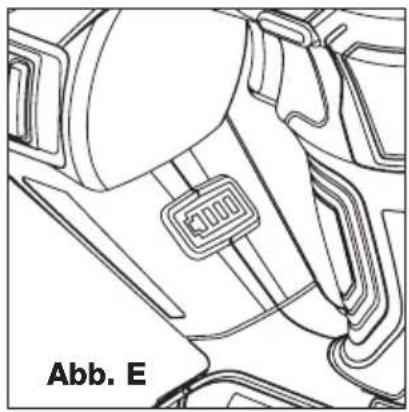

Wie überprüfe ich die Restladung des Akkus?

Wenn die Säge eingeschaltet ist, leuchtet die Restladungsanzeige für 5 Sekunden auf und zeigt den Ladezustand über 4 LEDs an (1 LED = 0-25 %, 4 LEDs = 76-100 %).

Was soll ich tun, wenn das Ladegerät blinkende Lichter anzeigt?

Wenn alle drei Lichter gleichzeitig blinken, ist der Akku überhitzt – lassen Sie ihn abkühlen. Wenn zwei Lichter blinken, muss der Akku möglicherweise gewartet werden. Wenn drei Lichter am Ladegerät blinken, ziehen Sie den Stecker für 2 Minuten und versuchen Sie es erneut.

Wie sollte ich die Säge reinigen und warten?

Verwenden Sie ein weiches Tuch, das mit Seifenwasser angefeuchtet ist. Vermeiden Sie Lösungsmittel. Lagern Sie sie an einem trockenen, staubfreien Ort. Entfernen Sie immer den Akku vor der Reinigung.

Kann ich Ersatzteile verwenden, die nicht von Hazet sind?

Nein, verwenden Sie nur originale Hazet-Ersatzteile, um Sicherheit und Garantie zu gewährleisten. Nicht autorisierte Teile können Schäden verursachen und die Haftung ausschließen.

BEDIENUNGSANLEITUNG 9234-010 Hazet

Betriebsanleitung Akku-Säbelsäge

1 Zu Ihrer Information .... 3
2 Zu Ihrer Sicherheit .... 4
3 Aufbau und Funktion...... 9
4 Wartung und Pflege ..... 18

Table of contents

Ursprungssprache deutsch – original language: German

HAZET-WERK Hermann Zerver GmbH & Co. KG

10 04 61 · 42804 REMSCHEID · GERMANY · 📞 +49 (0) 21 91/7 92-0 FAX [phone] (National) · FAX [phone] (International) www.hazet.de · e-mail [e-mail]

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte An wendungen entwickelt. HAZET weist aus drücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.
• Für Verletzungen und Schäden, die aus unsachgemäßer, zweckentfremde - ter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unter weisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kenn- zeichnetHinweise, deren NichtbeachtungBeschä- digungen, Fehlfunktionen und/ oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werk- zeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Ent wicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs- hin weise am Gerät sind stets in gut lesba rem Zustand zu halten. Beschädigte Schil- der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er reichbar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungsgemäßerVerwendungentsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Ein satz bereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachten und einzuhalten.

Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungenerfolgen.

• Die HAZET-Akku-Säbelsäge dient dem handwerklichen Einsatz zum Sägen mit festem Anschlag von Metall, Kunststoff und Holz. Entsprechende Sägeblätter und Anwendungsanweisungen der Sägeblatthersteller sind zu beachten und zu befolgen!
• Mit der HAZET Akku-Säbelsäge ist es möglich gerade und kurvige Schnitte, sowie ein flächenbündiges Abtrennen durchzuführen. Geeignete Sägeblätter sind entsprechend des Anwendungsfalles auszuwählen!
• Gerät nur in technisch einwandfreien und betriebssicheren Zustand betreiben.
• Sicherheitseinrichtungen immer frei erreich - bar vorhalten und regelmäßig prüfen.
• Der unsachgemäße Gebrauch der Akku-Säbelsäge oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
• Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungs-gemäß.
• Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
• Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

- Sichern und befestigen Sie das zu sägende Werkstück mit geeigneten Schraubzwingen oder anderem geeigneten Befestigungsmittlen und Anschlägen, auf einer stabilen und rutschfesten Arbeitsunterlage. Halten Sie das Werkstück niemals mit der Hand und oder gegen Ihren Körper! Hier besteht die Gefahr, dass Sie das Werkzeug nicht kontrollieren können und es besteht die Gefahr zu erheblichen Gesundheitsschäden, die zum Tod führen können!

- Greifen Sie niemals in den Arbeitsbereich der Säge oder von unten and das Werkstück! Halten Sie die Hände vom Sägebereich fern. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

- Halten Sie die HAZET Akku-Säbelsäge beim Arbeiten mit beiden Händen fest und sorgen Sie für einen sicheren Stand.

- Um Verletzungen zu vermeiden, führen Sie die Säge nur eingeschaltet gegen das Werkstück. Es besteht die Gefahr eines Rückschlages, wenn sich das eingesetzte Sägeblatt im Werkstück verhakt.

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist die HAZET-Akku-Säbelsäge auf seine volle Funktions-fähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf die Säbelsäge nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und die Säbelsäge wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge/Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.
• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.
• Ladegerät und Säbelsäge nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.
• Nicht in Gebrauch befindlichen Akku von metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern halten. Diese Gegenstände können eine Verbindung zwischen den Polen herstellen und so einen Kurzschluss verursachen, der zu Funkenschlag, Feuer oder Bränden führen kann.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

• Ladegerät und/oder die Säbelsäge nicht selbst zerlegen/öffnen. Unsachgemäßer Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.
• Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
• Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
• Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
• Verlängerungskabel müssen für das Ladegerät ausreichend dimensioniert sein. Kabel, die nicht für die benötigte Stromstärke ausgelegt sind, können überhitzen.
• Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.
• Das Werkzeug nur mit dem vorgesehenen Akku verwenden. Die Verwendung eines anderen Akkus kann Feuer verursachen.
• Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
• Die Akku-Säbelsäge nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.
• Aus Sicherheitsgründen sind Veränderungen an der HAZET-Akku-Säbelsäge untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

• Arbeitshandschuhe und Schutzbrille tragen. Werkzeuge mit elektrischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungen führen kann.
• Gehörschutz tragen. Lange Belastung, durch die Arbeitsgeräusche einer Säbelsäge, kann zu dauerhaftem Gehörverlust führen.
• Gesichtsmaske oder Atemschutz tragen. Materialabtragende Werkzeuge erzeugen Staub und anderen Abrieb, der zu Schädigungen der Lunge und Atemwege führen kann. Einige Materialien, wie Klebstoffe und Teer enthalten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen können.
• Enganliegende Arbeitsschutzkleidung tragen. Werkzeuge mit drehbaren Teilen oder Werkzeuge, die andere Werkzeuge antreiben, wie z.B. Bohrer etc., können sich in den Haaren, der Kleidung, Schmuck oder

anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Halsketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeugteile an, die in Bewegung sind. Lange Haare zusammenbinden oder bedecken.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

• Elektrowerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte Werkzeuge können von nicht autorisierten Personenbenutzt werden und zu deren oder zur Verletzung dritter Personen führen.
• Nur einwandfreie Sägeblätter verwenden. Minderwertige, unpassende oder beschädigte Werkzeuge können sich bei der Betätigung lösen und durch den Arbeitsbereich geschleudert werden, was zu schwersten Verletzungen führen kann. Verwenden Sie nur Werkzeuge, die für die Geschwindigkeit des Werkzeugs zugelassen sind. Verwenden Sie keine Werkzeuge, die während des Gebrauchs hingefallen, gestoßen, beschädigt oder verändert worden sind. Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des zu betätigenden Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.
• Gerät nicht in explosionsgefährdeten - Räumen verwenden. Elektrowerkzeugewie die Säbelsäge können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.
• Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

• Gerät nicht mit verbautem Sägeblatt im Leerlauf betätigen. Werkzeuge können sich lockern oder abbrechen und weggeschleudert werden und den Bediener oder dritte Personen treffen, die sich im Arbeitsbereich aufhalten.
  • Die Verwendung jedes Werkzeuges sofort abbrechen, wenn man sich unwohl oder kribbelig fühlt oder wenn Schmerzen auftreten.

• Vibration, sich wiederholende Bewegungen oder unbequeme Stellung können schädlich für Hände und Arme sein.

• Elektrisch betriebene Werkzeuge können bei der Verwendung vibrieren.
• Vor dem Wechsel von Zubehör, dem Einstellen und der Einlagerung Akku vom Werkzeug abnehmen oder den Schalter auf AUS bzw. in gesicherte Position stellen. Mit solchen präventiven Sicherheits-Maßnahmen kann die unbeabsichtigte Betätigung vermieden werden.
• Verwenden Sie nur vom Hersteller empfohlene Teile, Befestigungen und Zubehör.
• Das Werkzeug niemals mit dem Finger am Auslöseknopf tragen.
• Unbeabsichtigte Betätigung vermeiden.
• Halten Sie den Griff trocken, sauber und frei von Öl und Fett.
• Stellen Sie sicher, dass der Arbeitsbereich sauber, gut belüftet und immer gut beleuchtet ist.
• Verwenden Sie das Gerät niemals unter Alkohol- oder Drogeneinfluss.
• Reparaturen dürfen nur von autorisiertem Personal durchgeführt werden.
• Reinigen Sie Kunststoffteile nicht mit Lösungsmitteln.
• Lösungsmittel wie Benzin, Benzol, Tetrachlorkohlenstoff und Alkohol können die Kunststoffteile verformen oder reißen. Kommen Sie nicht mit den oben genannten Lösungsmitteln in Kontakt.
• Achten Sie bei Arbeiten an erhöhten Stellen immer darauf, dass sich niemand unterhalb des Arbeitsbereichs befindet, bevor Sie die Arbeit aufnehmen.

Wichtige Sicherheitsvorkehrungen für das Schnellladegerät:

Dieser Abschnitt enthält wichtige Sicherheits- und Betriebsanweisungen für das Schnellladegerät: Bevor Sie das Ladegerät in Betrieb nehmen, lesen Sie bitte alle Anweisungen und Markierungen auf dem

1. Ladegerät

2. Akku

- Betriebstemperatur für Li-Ion-Akku:

10 bis +40 °C für die Entladung

0 bis +40 °C für Aufladung

- Betriebstemperatur für das Ladegerät:

0 bis +40 °C

- Um einen elektrischen Schlag zu vermeiden, trennen Sie das Ladegerät von der Steckdose, bevor Sie es reinigen oder mit der Wartung beginnen. Das Entfernen des Akkus verringert die Gefahr nicht.

- Jede nicht genehmigte Verwendung des Ladegeräts kann zu schweren Verletzungen führen.

Um diese Gefahren zu vermeiden:

• Akku niemals auseinanderbauen.
• Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abgenutzt ist. Explosionsgefahr!
• Akku niemals kurzschließen.
• Niemals Gegenstände in die Belüftungs- löcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
• Laden Sie den Akku niemals im Freien auf.
• Setzen Sie den Akku niemals direktem Sonnenlicht aus.
• Aufladen nur in gut belüfteten Räumen mit geringer Feuchtigkeit.
• Laden Sie den Akku niemals auf, wenn die Temperatur unter 0 °C (32 °F) oder über 40 °C (104 °F) liegt.
• Niemals zwei Ladegeräte zusammen- schließen.
• Niemals Gegenstände in die Akkuaufnahme stecken.
• Niemals einen Verstärker-Transformator beim Aufladen benutzen.
• Niemals einen Motorgenerator oder Gleichstrom zum Aufladen verwenden.
• Lagern Sie den Akku und das Ladegerät niemals dort, wo die Temperatur 40°C (104°F) erreichen kann.
• Ladegerät immer bei 230 V Standard-Elektroanschlüssen benutzen. Die Benutzung des Ladegerätes bei höheren Spannungen kann zur Überhitzung und Beschädigung des Ladegerätes führen.
• Zwischen mehreren Ladevorgängen immer mindestens 15 Minuten Wartezeit einhalten, um eine Überhitzung des Ladegerätes zu vermeiden.
• Trennen Sie das Ladegerät immer von der Stromquelle, wenn es nicht verwendet wird.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. Technische Daten / Geräteelemente: Akku-Säbelsäge HAZET 9234-1

Akku Leistung	18 V - 5 Ah
Sägehub	0-3100 min ^-1
Hublängen	28.5 mm (1 1/8")
Gewicht ohne Akku	2.26 kg
Schalldruckpegel LpA / Sound Pressure	86,13 dB(A)
Schall-Leistungspegel LpW / Sound Power	97,13 dB(A)
Schwingungsbeschleunigung	32.18 m/s ^2

Ladegerät HAZET 9212-03
Eingangsspannung 100 - 240 V~ 50/60	Hz 110 W
Ausgangsspannung 12 - 18 V - 4.0 A
Akku-Typ Li-Ion
Ladezeit 80 min

Zubehör (optional)
HAZET No.	Bezeichnung
9212-02	Ersatz-Akku 2Ah
9212-05	Ersatz-Akku 5Ah

Lieferumfang

HAZET 9234-1 Akku-Säbelsäge

Zum Lieferumfang gehören:HAZET 9234-010HAZET 9212-02 18V / 2,0A Ah Li-Ion AkkuHAZET 9212-03 Schnellladegerät

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

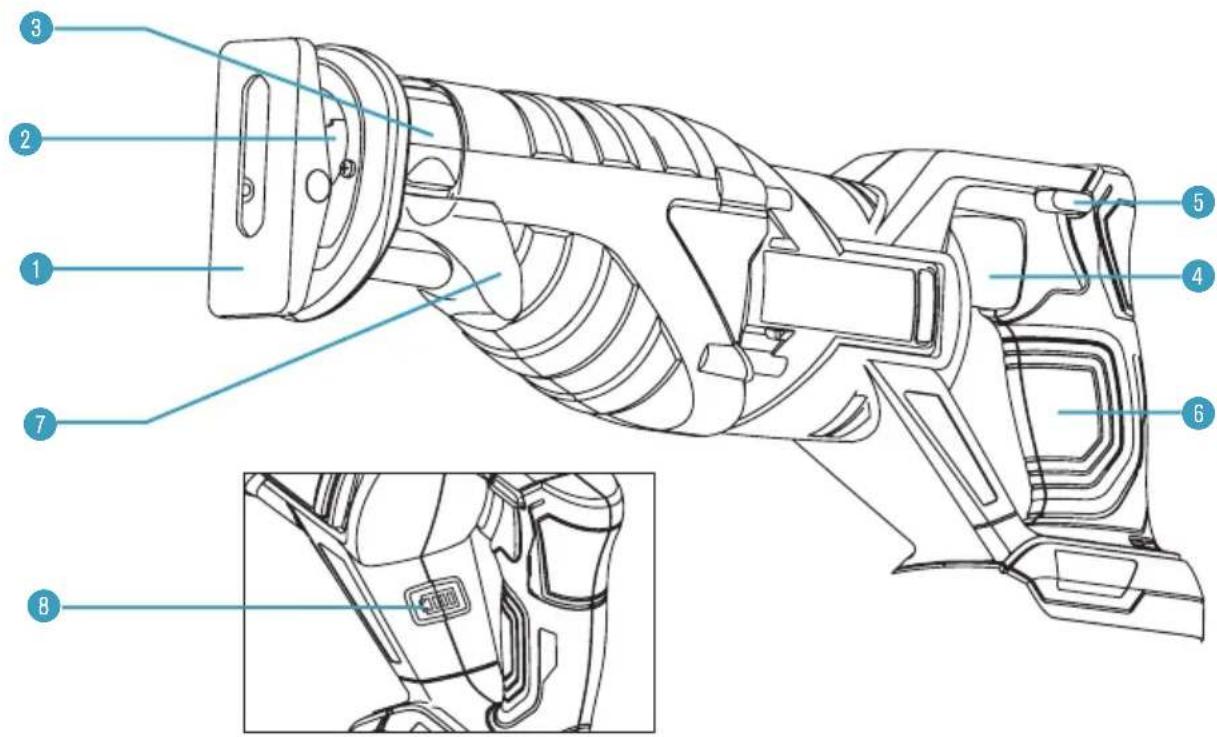

Pos.	Bezeichnung Pos. Bezeichnung
1	Schuh 5 Sperrtaste
2	Klingenklemme 6 Griff
3	Klingenklammer-Lösehebel 7 Hebel zur Einstellung der Schuhe
4	Kippschalter 8 Anzeige der verbleibenden		Leistung

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

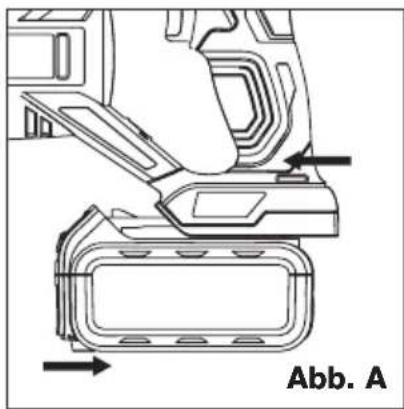

BEFESTIGUNG DES AKKUS

• Zum Einsetzen des Akkupacks in das Werkzeug richten Sie den erhabenen Teil des Akkupacks auf die Nuten an der Unterseite des Werkzeuggriffs aus und schieben ihn fest in den Griff, bis das Schloss hörbar einrastet (Abb. A).
• Um den Akkupack aus dem Werkzeug zu entfernen, drücken Sie den Entriegelungsknopf des Akkupacks und schieben Sie den Akku vollständig aus dem Werkzeuggriff heraus.

LADEVERFAHREN

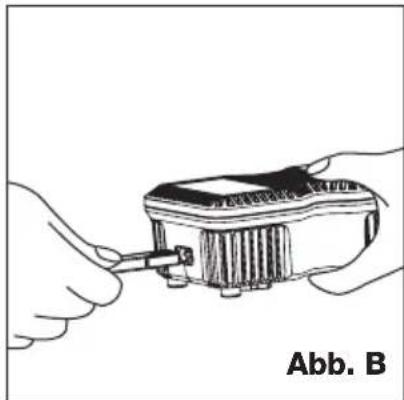

- Schließen Sie das Steckerkabel an das Ladegerät an (Abb. B) und stecken Sie den Stecker in eine geeignete Steckdose, bevor Sie den Akku einlegen. Alle drei Ladeleuchten werden zwei Sekunden lang ein- und dann wieder ausgeschaltet.

- Setzen Sie den Akkupack in das Ladegerät ein, wobei darauf zu achten ist, dass der Pack vollständig im Ladegerät sitzt (Abb. C). Während des Ladevorgangs zeigen die Ladeleuchten den Ladestatus wie folgt an:

• Weniger als 30 % aufgeladen: alle drei Ladelampen blinken nacheinander auf.
• Weniger als 60 % aufgeladen: Eine Lampe bleibt an, während die beiden anderen Lampen nacheinander blinken.
• Über 60% geladen: zwei Lichter bleiben an, während das verbleibende Licht kontinuierlich blinkt.
• Vollständig geladen: alle drei Lichter bleiben ununterbrochen eingeschaltet.

- Der Ladevorgang dauert etwa 40 Minuten (2,0-Ah-Akku) bzw. 80 Minuten (5,0-Ah-Akku), und das ständige Leuchten aller drei Ladeleuchten zeigt an, dass der Ladevorgang abgeschlossen ist.

WARNUNG!

- Achten Sie immer auf sorgsame und aufmerksame Handhabung der Akku-Werkzeuge. Auch kleine Unaufmerksamkeiten in der Handhabung können zu Verletzungen und zu Beschädigungen des Werkzeugs führen.

- Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetriebnahme gründlich durchgelesen und verstanden hat.

- Um das Risiko ernsthafter Verletzungen zu verhindern, schalten Sie das Werkzeug aus und trennen Sie den Akku-Pack ab, bevor Sie Einstellungen vornehmen oder Zusatzgeräte oder Zubehörteile entfernen/installieren.

- Achten Sie beim Einsetzen des Akkupacks in das Werkzeug darauf, dass die erhabene Rippe des Akkupacks mit der Unterseite des Werkzeugs fluchtet und richtig einrastet. Eine unsachgemäße Installation des Akkupacks kann zu Schäden an internen Komponenten führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

LADEGERÄT- DIAGNOSTIK

• Das Ladegerät ist so konzipiert, dass es bestimmte Probleme erkennt, die bei Akkupacks auftreten können.
• Wenn das Ladegerät erkennt, dass der Akkupack überhitzt ist, blinken alle drei Ladeleuchten gleichzeitig. Bitte nehmen Sie den Akku heraus, lassen Sie ihn 15-30 Minuten abkühlen und setzen Sie ihn dann wieder ein.
• Wenn das Ladegerät eine Fehlfunktion in der Batterie feststellt, blinken zwei Ladeleuchten gleichzeitig. Bitte entnehmen Sie den Akku und lassen Sie ihn 15-30 Minuten abkühlen. Setzen Sie dann den Akkupack wieder in das Ladegerät ein. Wenn zwei Ladelichter immer noch blinken, muss der Akku möglicherweise gewartet werden.
• Wenn das Ladegerät eine Fehlfunktion des Ladegeräts selbst feststellt, blinken drei Ladeleuchten gleichzeitig. Bitte entfernen Sie den Akkupack und ziehen Sie das Ladegerät für mindestens 2 Minuten aus der Steckdose. Stecken Sie das Ladegerät nach 2 Minuten wieder ein und setzen Sie den Akkupack wieder in das Ladegerät ein. Wenn immer noch alle drei Ladeleuchten gleichzeitig blinken, muss das Ladegerät möglicherweise gewartet werden..

HINWEIS!

• Die Ladezeiten können je nach Umgebungstemperatur und Batteriezustand länger sein.

ACHTUNG!

• Bevor Sie versuchen, den Akku aufzuladen, überprüfen Sie das Ladegerät und den Akku, um sicherzustellen, dass die Ladeausrüstung mit dem Akku übereinstimmt. Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.
• Bitte beachten Sie, dass der Akku bei Auslieferung nicht vollständig aufgeladen ist. Bitte laden Sie diesen vor dem ersten Gebrauch komplett auf.
• Achten Sie darauf, dass Sie Akkus nach der Verwendung wieder vollständig aufzuladen. Entladen Sie die Akkus niemals vollständig, um Beschädigungen an den Akkus zu vermeiden.
  • Die Betriebstemperatur des Ladegeräts beträgt 4-40°C (40-104°F).

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

SPERRTASTE UND AUSLÖSESCHALTER

Die HAZET Akku-Säbelsäge ist mit einem Sperrknopf ausgestattet.

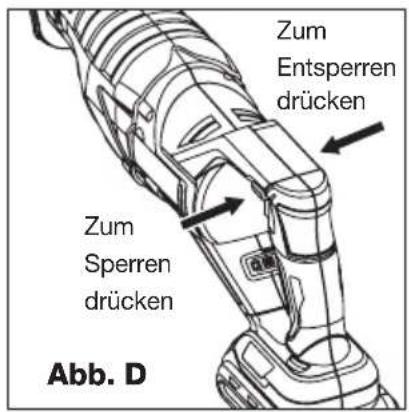

Um den Auslöseschalter zu verriegeln, drücken Sie den Verriegelungsknopf wie in Abb. D gezeigt. Verriegeln Sie den Auslöseschalter immer, wenn Sie das Werkzeug tragen oder aufbewahren, um ein unbeabsichtigtes Starten zu verhindern.

Um den Auslöseschalter zu entriegeln, drücken Sie den Verriegelungsknopf wie in Abb. D. Ziehen Sie den Auslöseschalter, um die HAZET Akku-Säbelsäge einzuschalten. Wenn Sie den Auslöseschalter loslassen, wird die Säge ausgeschaltet.

VARIABLE GESCHWINDIGKEIT

Der Kippschalter mit variabler Geschwindigkeit bietet Ihnen zusätzliche Vielseitigkeit. Je weiter der Auslöser gedrückt wird, desto höher ist die Geschwindigkeit der HAZET Akku-Säbelsäge.

RESTLEISTUNGSANZEIGE

Wenn der Schalter eingeschaltet ist, leuchtet die Restkapazitätsanzeige 5 Sekunden lang auf, und die verbleibende Leistung des Akkus kann überprüft werden (Abb. E).

Anzeige der Ladekapazität Stand
1 LED	1 0 - 25 %
2 LED	1, 2		26 - 50 %
3 LED	1, 2, 3		51 - 75 %
4 LED	1, 2, 3, 4		76 - 100 %

WARNUNG!

- Dieses Werkzeug ist nicht dafür vorgesehen, den Schalter in der EIN-Position zu verriegeln, und sollte niemals auf andere Weise EIN-gesperrt werden.

ACHTUNG!

- Längerer Gebrauch bei sehr langsamer Geschwindigkeit kann Ihre Säge beschädigen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

EINSETZEN UND ENTFERNEN VON SÄGEBLÄTTERN

Wählen Sie bei der Auswahl der Sägeblätter den richtigen Typ und die richtige Länge. Viele Arten von Sägeblättern stehen für eine Vielzahl von Anwendungen zur Verfügung: Schneiden von Metall, Holz, Holz mit eingeschlagenen Nägeln, Laubsägen, Schruppen und Konturen. Verwenden Sie die für die jeweilige Anwendung geeignete Sägeblätter. Das Sägeblatt sollte länger als 89 mm (3 1/2") sein und während des Schnitts über den Schuh und die Dicke des Werkstücks hinausragen. Verwenden Sie mit diesem Werkzeug keine Stichsägeblätter.

Bitte beachten Sie immer auf die jeweiligen Sicherheitsvorschriften der Sägeblatthersteller, um Gefahren und Verletzungen zu vermeiden!

EINBAU DES SÄGEBLATTS IN DIE HAZET AKKU-SÄBELSÄGE

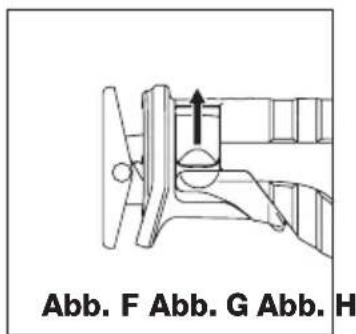

• Lösehebel der Blattklemme nach oben ziehen (Abb. F).
• Messerschaft von vorne einsetzen (Abb. G).
• Drücken Sie den Lösehebel der Klingenklemme nach unten (Abb. H).

- Um das Risiko schwerer Verletzungen zu verringern, schalten Sie das Werkzeug aus und trennen Sie das Werkzeug vom Akkupack, bevor Sie Einstellungen vornehmen oder Zusatzgeräte oder Zubehörteile entfernen/installieren. Eine versehentliche Inbetriebnahme kann zu Verletzungen führen.

WARNUNG!

- Achten Sie darauf, dass das Sägeblatt brechen und beschädigt werden kann, wenn es nicht über den Schuh und das Werkstück hinausragt. Dabei kann es sehr leicht verklemmen und dadurch Schäden und Verletzungen verursachen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Je nach Verwendung kann das Sägeblatt mit den Zähnen nach oben oder unten eingesetzt werden (Abb. I).

ENTFERNEN DES SÄGEBLATTS VON DER HAZET AKKU-SÄBELSÄGE

• Klingenklemmen-Lösehebel öffnen.
• Klinge entfernen.

VERSTELLBARER SCHUH

- Ihre HAZET Säbelsäge ist mit einem verstellbaren Schuh ausgestattet. Der Schuh kann eingestellt werden, um die Schnitttiefe zu begrenzen.

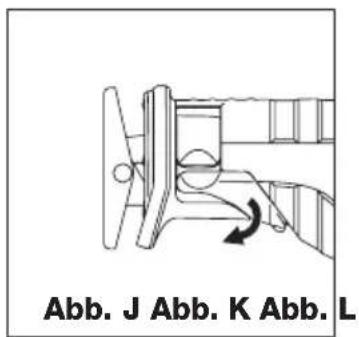

- Ziehen Sie den Schuhverstellhebel nach unten (Abb. J).

- Schieben Sie den Schuh auf eine der fünf Einstellungen heraus (Abb. K).

- Drücken Sie den Schuhverstellhebel nach oben und vergewissern Sie sich, dass der Schuh in seiner Position einrastet (Abb. L). Push shoe adjustment lever up, and make sure the shoe is locking in position (Fig. L).

- Verwenden Sie immer einen Augenschutz. Alle Benutzer und umstehenden Personen müssen einen Augenschutz tragen, der der ANSI Z87.1 entspricht.

WARNUNG!

- Schneiden Sie niemals in Richtung des Anwenders, um Verletzungen zu vermeiden! Halten Sie die HAZET Akku-Säbelsäge immer mit beiden Händen fest.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

SÄGEN

Sichern und befestigen Sie das zu sägende Werkstück mit geeigneten Schraubzwingen oder anderem geeigneten Befestigungsmittlen und Anschlägen, auf einer stabilen und rutschfesten Arbeitsunterlage. Halten Sie das Werkstück niemals mit der Hand und oder gegen Ihren Körper! Hier besteht die Gefahr, dass Sie das Werkzeug nicht kontrollieren können und es besteht die Gefahr zu erheblichen Gesundheitsschäden, die zum Tod führen können! Legen Sie das Sägeblatt leicht gegen das zu schneidende Werkstück, schalten Sie den Sägemotor ein und lassen Sie ihn die maximale Geschwindigkeit erreichen, bevor Sie Druck ausüben. Wann immer möglich, muss der Sägeschuh fest gegen das zu schneidende Material gehalten werden. Dadurch wird verhindert, dass die Säge springt oder vibriert und der Blattbruch minimiert. Alle Schnitte, die Druck auf das Blatt ausüben, wie z.B. Winkel oder Kurvenschnitte, erhöhen das Potenzial für Vibrationen, Rückschlag und Blattbruch.

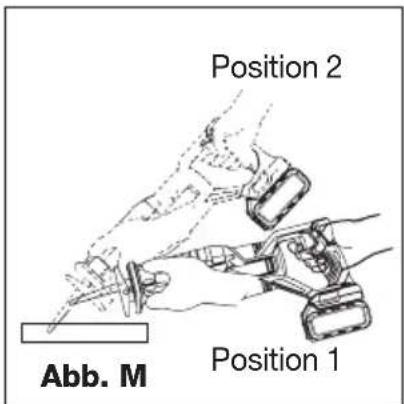

EINSTICHVERFAHREN - NUR HOLZ

Der erste Schritt beim Einstichverfahren besteht darin, die zu schneidende Fläche zu messen und mit einem Bleistift, Kreide oder Reißnadel deutlich zu markieren. Verwenden Sie die für die Anwendung geeignete Klinge. Die Klinge sollte länger als 89 mm (3 ½") sein und während des Schnitts über den Schuh und die Dicke des Werkstücks hinausragen. Setzen Sie die Klinge in die Klingenklemme ein.

Als nächstes kippen Sie die Säge nach hinten, bis die Hinterkante des Schuhs auf der Arbeitsfläche aufliegt und das Blatt die Arbeitsfläche freigibt (Position 1, Abb. M). Schalten Sie nun den Motor an, und lassen die

HAZET Akku-Säbelsäge die maximale Geschwindigkeit erreichen. Halten Sie die Säge mit beiden Händen fest und beginnen Sie mit dem Sägegriff eine langsame, absichtliche Aufwärtsbewegung, wobei die Unterseite des Schuhs fest mit dem Werkstück in Kontakt bleibt (Position 2, Abb. M). Das Sägeblatt beginnt mit dem Vorschub in das Material. Stellen Sie immer sicher, dass das Sägeblatt vollständig durch das Material geführt wird, bevor Sie mit dem Einstichverfahren fortfahren.

WARNUNG!

- Untersuchen Sie die Baustelle auf versteckte Gas- und Wasserleitungen oder elektrische Leitungen, bevor Sie Blind- oder Tauchschnitte durchführen. Nichtbeachtung kann zu Explosionen, Sachschäden, Stromschlägen und/oder schweren Verletzungen führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

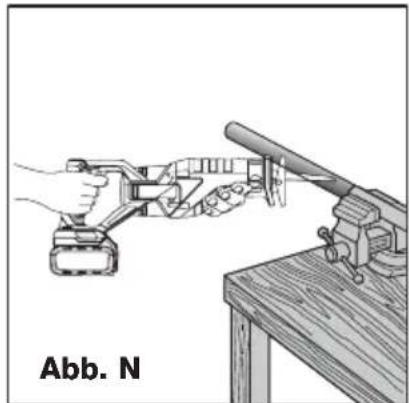

METALLSCHNEIDEN

Die HAZET Akku-Säbelsäge verfügt je nach Art des verwendeten Sägeblatts und des zu schneidenden Metalls über unterschiedliche Metallschneidekapazitäten. Verwenden Sie ein feineres Blatt für eisenhaltige Metalle und ein grobes Blatt für nichteisenhaltige Materialien. Bei dünnen Blechen ist es am besten, Holz auf beiden Seiten des Blechs einzuspannen. Dies gewährleistet einen sauberen Schnitt ohne übermäßige Vibrationen oder Reißen des Metalls. Denken Sie immer daran, die Klinge nicht mit Gewalt zu schneiden, da dies die Lebensdauer der Klinge verkürzt und einen kostspieligen Klingenbruch verursacht (Abb. N).

TEMPERATURABSCHALTUNG

Bei bestimmungsgemäßem Gebrauch kann die Säbelsäge nicht überlastet werden. Ein kontinuierlicher Betrieb unter Volllast über einen längeren Zeitraum führt jedoch zu einer Überhitzung des Akkus. Wenn der zulässige Akkutemperaturbereich überschritten wird, stoppt die Säge automatisch den Betrieb und startet erst wieder, wenn sie auf ein sicheres Niveau abgekühlt ist.

NIEDERSPANNUNGSABSCHALTUNG

Der in diesem Werkzeug verwendete Akkupack ist mit einer Niederspannungsabschaltung in der Schaltung ausgestattet. Die Niederspannungsabschaltung wird aktiviert, wenn die Spannung unter einen voreingestellten Wert fällt. Mit dieser Funktion wird der Betrieb des Werkzeugs automatisch gestoppt. Wenn dieser Zustand eintritt, müssen Sie entweder einen anderen Akkupack in das Werkzeug einsetzen oder den vorhandenen Akkupack wieder aufladen.

HINWEIS!

- In Bereichen, in denen die Sicht auf das Sägeblatt eingeschränkt ist, verwenden Sie die Kante des Sägeschuhs als Führung. Die Linien für einen bestimmten Schnitt sollten über die Kante des auszuführenden Schnittes hinausgehen.

HINWEIS!

- Generell wird empfohlen, beim Schneiden von Metallen vor dem Sägeschnitt einen dünnen Film von Öl oder einem anderen Schmiermittel entlang der Linie vor dem Sägeschnitt aufzutragen, um die Bedienung zu erleichtern und die Lebensdauer des Sägeblatts zu verlängern.

HINWEIS!

- Die HAZET Akku-Säbelsäge hat eine Temperaturabschlatung und wird erst wieder gestartet, wenn der Akku-Pack abgekühlt ist.

- Der Akku darf NICHT zwangsgekühlt werden. Nicht in den Kühl- oder Gefrierschrank legen. Um die HAZET Akku-Säbelsäge wieder abkühlen zu lassen, entfernen Sie den Akku und legen die HAZET Akku-Säbelsäge bei Raumtemperatur an einen geschützten Aufbewahrungsbereich. Vor direkter Sonnenlichteinstrahlung schützen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

ALLGEMEINE WARTUNG

Vermeiden Sie bei der Reinigung von Kunststoffteilen die Verwendung von Lösungsmitteln. Die meisten Kunststoffe sind anfällig für Beschädigungen durch verschiedene Arten kommerzieller Lösungsmittel und können durch ihre Verwendung beschädigt werden. Verwenden Sie saubere Reinigungstücher um Schmutz, Staub, Öl, Fett usw. zu entfernen.

Batterien

Der Akkupack ist mit wiederaufladbaren Lithium-Ionen-Batterien ausgestattet. Die Verwendungsdauer der einzelnen Ladungen hängt von der Art der ausgeführten Arbeiten ab. Die Batterien in diesem Werkzeug wurden für eine maximale störungsfreie Lebensdauer konzipiert. Wie alle Batterien nutzen sie sich mit der Zeit ab. Zerlegen Sie den Akkupack nicht und versuchen Sie nicht, die Batterien zu ersetzen. Um eine möglichst lange Lebensdauer der Batterien zu erreichen, lesen und verstehen Sie die Gebrauchsanweisung.

WARTUNG UND PFLEGE

• Vor jeder Wartungs- oder Reparaturarbeit den Akku vom Werkzeug trennen.
• Überprüfen Sie die Sägeblätter und die HAZET Akku-Säbelsäge regelmäßig. Verschlissene oder beschädigte Werkzeuge können abrutschen, Leistung verringern und dadurch den Motor beschädigen.

MOTORWARTUNG

- Die Motoreinheit Wicklung/Spule ist der wichtigste Teil des Elektrowerkzeugs. Behandeln Sie das Werkzeug mit Sorgfalt, um sicherzustellen, dass die Wicklung/Spule nicht beschädigt wird oder durch Wasser oder Öl nass wird.

PFLEGE

- Die HAZET Akku-Säbelsäge sollte regelmäßig mit einem handelsüblichen lösungsmittelfreien Reinigungsmittel ohne Schleifzusätze behandelt werden.

WARNUNG!

• Um ernsthafte Verletzungen zu vermeiden, entfernen Sie bei Reinigungs- und Wartungsarbeiten stets den Akku-Pack aus dem Gerät.
• Verwenden Sie im Servicefall nur identische Ersatzteile. Die Verwendung anderer Teile kann eine Gefahr darstellen oder zu Produktschäden führen. Um Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen von einem qualifizierten Servicetechniker durchgeführt werden.
• Es wird nicht empfohlen, zur Reinigung des Werkzeugs trockene Druckluft zu verwenden. Wenn die Reinigung mit Druckluft die einzige verfügbare Methode ist, tragen Sie immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz. Wenn der Vorgang staubig ist, tragen Sie auch eine Staubmaske.
• Lassen Sie zu keiner Zeit Bremsflüssigkeiten, Benzin, Produkte auf Erdölbasis, eindringende Öle usw. mit Kunststoffteilen in Berührung kommen. Chemikalien können Kunststoff beschädigen, schwächen oder zerstören, was zu schweren Personenschäden führen kann.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

ÜBERPRÜFUNG AUF STAUB

• Staub kann mit einem weichen Tuch oder einem mit Seifenwasser befeuchteten Tuch entfernt werden.
• Verwenden Sie keine Bleichmittel, Reinigungsmittel auf Chlorbasis, Benzol oder Verdünner, da diese den Kunststoff beschädigen können.
• Waschen und trocknen Sie Kunststoffteile mit einem weichen, mit Seifenwasser angefeuchteten Tuch.

ERSATZTEILE

• Verwenden Sie nur Originalersatzteile des Herstellers.
• Ungeeignete oder defekte Ersatzteile können zu Schäden, Fehlfunktionen oder Totalausfall des Geräts führen.
• Die Verwendung von nicht zugelassenen Ersatzteilen führt zum Erlöschen aller Garantie-, Service- und Haftungsansprüche sowie aller Schadenersatzansprüche gegen den Hersteller oder seine Vertreter, Distributoren und Handelsvertreter.

LAGERUNG

Das Gerät muss unter den folgenden Bedingungen gelagert werden:

• Bewahren Sie das Gerät an einem trockenen und staubfreien Ort auf.
• Setzen Sie das Gerät keinen Flüssigkeiten und/oder aggressiven Substanzen aus.
• Bewahren Sie das Gerät nicht im Freien auf.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
  • Lagertemperatur: -10 °C bis +40 °C.
  • Relative Luftfeuchtigkeit: max. 60 %.

ENTSORGUNG

• Alt-Akkus (Li-Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen.
• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!
  • Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt stehen im Mittelpunkt unserer Aktivitäten!

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Notizen / Notes

1. General information
