BEDIENUNGSANLEITUNG Racy ROLLEI

SPORTSCAM BEDIENUNGSANLEITUNG

Unterwasser-Schussing d'Inse

Helmhaltzerung

3M-Sticker

+

□=

Funktionen

Vielen Dank, dass Sie sich für den Kauf dieser Kamera entschieden haben. Dieses Produkt verfügt über Hochleistungschips, mit denen es High-Definition-Videos mit einer ausgezeichneten Kontinuität dynamischer Bilder erstellen kann. Die Kamera unterstützt das HD-Videoformat H.264 und verhilft Ihnen zu gestochen scharfen Fotos. Beim Design der Videokamera wurde besonders großer Wert auf Tragbarkeit gelegt. Sie ist vielfä ltig einsetzbar und dokumentiert alles, was Sie erleben, einfach und bequem, sicher und farbenfroh. Lesen Sie sich diese Bedienungsanleitung sorgfä ltig durch und bewahren Sie sie zum spä teren Nachschlagen gut auf.

Diese Bedienungsanleitung bezieht sich auf die aktuellen, während der Erstellung verfügbaren Informationen. Anhand der Abbildungen des Displays und anderer Illustrationen in dieser Bedienungsanleitung sollen die Details der vorliegenden Digitalkamera genauer und verständlicher erklärt werden. Aufgrund technischer Weiterentwicklungen und je nach Produktionscharge können Unterschiede zwischen den hier wiedergegebenen Display-Abbildungen und Illustrationen und der tatsächlich ausgelieferten Digitalkamera bestehen. Ist dies der Fall, so gelten die tatsächlich vorliegenden Funktionen dieser Videokamera.

Hinweise

Um einen bestimmungsgemäß en und sicheren Betrieb der Videokamera sowie optimale Ergebnisse und eine lange Lebensdauer zu gewährleisten, sollten Sie diese Hinweise vor der Verwendung sorgfältig lesen.

◆ Vermeiden Sie es, die Videokamera direktem Sonnenlicht auszusetzen und richten Sie das Objektiv nicht direkt in die Sonne. Der Bildsensor der Videokamera könnte sonst beschä digt werden.

◆ Behandeln Sie die Videokamera sorgsam und vermeiden Sie das Eindringen von Wasser oder Sand in die Videokamera, wenn Sie sie am Strand oder in der Nä he von Wasser verwenden, weil sie durch Wasser, Sand, Staub oder salzhaltige Stoffe beschä digt werden kann.
Schützen Sie die Videokamera vor Verunreinigungen durch Staub und Chemikalien. Bewahren Sie sie an einem kühlen, trockenen und gut belüfteten Ort auf. Setzen Sie die Videokamera keinen extremen Temperaturen oder feuchten oder staubigen Umgebungsbedingungen aus, um Fehlfunktionen der Videokamera zu vermeiden.
◆ Sorgen Sie dafür, dass die Videokamera auch während längerfristiger Lagerung regelmäßig verwendet wird. Prü fen Sie vor der Verwendung den normalen Betrieb der Kamera.
Wenn die Videokamera oder das Objektiv schmutzig oder fleckig sind, wischen Sie sie vorsichtig mit einem weichen, sauberen und trockenen Tuch ab. Befindet sich Sand auf der Videokamera oder dem Objektiv, pusten Sie ihn vorsichtig weg. Wischen Sie ihn nicht einfach mit einem Tuch ab. Sie könnten sonst die Oberflä che der Videokamera oder des Kameraobjektivs zerkratzen.
Wenn es erforderlich ist, die Kameraoberfläche abzuwischen, pusten Sie zunächst Sand und Staub weg, die sich dort abgelagert haben, und wischen Sie sie dann vorsichtig mit einem Stofflappen oder einem speziellen Reinigungstuch für optische Geräte ab. Wenn nötig, verwenden Sie das spezielle Reinigungsmittel der Videokamera. Verwenden Sie keine organischen Lösungsmittel zur Reinigung der Videokamera.

◆ Berü hren Sie die Objektivoberflä che nicht mit den Fingern.
- Bitte führen Sie eine Datensicherung durch, wenn Sie die Speicherkarte in dieser Digitalkamera zum ersten Mal verwenden. Formatieren Sie anschließ end die Speicherkarte der Videokamera.
◆ Die externe SD-Speicherkarte besteht aus elektronischen Präzisionskomponenten. Folgende Situationen können zu Datenverlusten oder -schä den fü hren:

1. Unsachgemäß e Verwendung der Speicherkarte
2. Verbiegen, Herunterfallen oder Druckeinwirkung auf die Speicherkarte
3. Die Speicherkarte wird hohen Temperaturen, Feuchtigkeit oder direktem Sonnenlicht ausgesetzt
4. Die Speicherkarte wird elektrostatischen oder elektromagnetischen Feldern ausgesetzt
5. Die Speicherkarte wird entfernt oder die Stromzufuhr wird unterbrochen, während die Kamera oder ein Computer gerade auf die Speicherkarte zugreifen (d h. beim Lesen, Schreiben oder Formatieren)
6. Berü hren der Metallkontaktflä che der Speicherkarte mit den Fingern oder Metallgegenständen
7. Die Speicherkarte ist altersbedingt nicht mehr funktionsfä hig (tauschen Sie die Speicherkarte bitte regelmäßig aus)

Produkt – Einführung

◆ Dieses Produkt hat eine kompakte Größe und ist einfach zu installieren
- Dieses Produkt verfügt über Hochleistungschips, mit denen es sogar bei schlechten Lichtverhältnissen High-Definition-Videos mit einer ausgezeichneten Kontinuität dynamischer Bilder erstellen kann, und unterstützt das HD-Videoformat H.264
Der Videomodus unterstützt vier Qualitäten: VGA (120 fps), HD (60 fps), HD (30 fps) und FHD (1920x1080, 30 fps)
Der Bildmodus unterstützt vier Größ en: 12M, 10M, 8M und 5M
◆ Hochgeschwindigkeits-USB-2.0-Unterstützung
◆ Diese Kamera unterstützt Kapazitätserweiterungen über Micro-SD-Karten von bis zu 32 GB
- Dieses Produkt unterstützt Videoausgabe- und Live-Wiedergabe-Funktionen. Videos können auf High-Definition-Fernsehgerä ten wiedergegeben werden, um gestochen scharfe und brillante Bilder anzuzeigen

Systemanforderungen

Systemanforderungen
Betriebssystem	Microsoft Windows 2000, XP, Vista, 7, 8
CPU	Intel Pentium III mit mehr als 800 MHz oder andere CPU mit vergleichbarer Leistung
Interner Speicher	Grö ß er als 512 MB
Soundkarte und Grafikkarte	Soundkarte und Videokarte mü ssen DirectX8 oder eine hö here Version unterstütztzen
CD-Laufwerk	Geschwindigkeit mind. 4x oder schneller
Festplatte	Mehr als 500 MB freier Festplattenspeicher
Sonstiges	Ein Standard-USB1.1- oder USB2.0-Anschluss

Äuß ere Merkmale und Touchpad

Gebrauch

1. Aufladen der integrierten Lithiumbatterie

Schließen Sie die Kamera zum Aufladen an Ihren Computer an. Die Ladeanzeige (rot) leuchtet. Wenn die Kamera vollständig aufgeladen ist, hört die Ladeanzeige auf zu leuchten. In der Regel ist die Batterie nach 2 bis 4 Stunden vollständig geladen.

2. Verwendung der Speicherkarte

1. Schieben Sie die Micro-SD-Karte entsprechend der seitlichen konkaven Beschriftung vollständig in den Kartenschlitz
2. Wenn Sie die Speicherkarte entnehmen möchten, drücken Sie die Micro-SD-Karte sanft nach innen, damit sie ausgeworfen wird

Hinweis: Diese Videokamera verfügt über keinerlei integrierten Speicher. Vergewissern Sie sich vor der Verwendung der Kamera, dass Sie eine Speicherkarte eingelegt haben. (Tipp: Verwenden Sie eine Micro-SD-Karte mit einer hö heren Geschwindigkeitsklasse als Klasse 4).

3. Ein-/Ausschalten

3.1 Einschalten: Halten Sie die EIN/AUS-Taste für 2 Sekunden gedrückt. Der Bildschirm wird aktiviert und die Kamera eingeschaltet.

3.2 Ausschalten: Drücken Sie die EIN/AUS-Taste im Ruhezustand einmal, um die Kamera auszuschalten.

3.3 Automatische Abschaltung der Bildschirmbeleuchtung: Wenn die Videokamera eine Zeit lang nicht verwendet wird und die Zeitvorgabe zum automatischen Abschalten des Bildschirms erreicht ist, schaltet sich der Bildschirm automatisch aus, um Energie zu sparen. Nachdem sich der Bildschirm abgeschaltet hat, leuchtet die Bildschirmbeleuchtungsanzeige.

3.4. Abschaltung bei schwachem Batteriezustand: Wenn der Ladezustand der Batterie sehr niedrig ist, erscheint das Symbol: ☑ auf dem LCD-Display. Bitte laden Sie die Batterie frühzeitig wieder auf. Wenn das Symbol rot aufleuchtet und blinkt, schaltet sich die Videokamera automatisch aus.

4. Wechseln zwischen den Funktionsmodi

Die Kamera verfügt über drei Modi: Videoaufnahmemodus, Bildaufnahmemodus und Wiedergabemodus. Sie können zwischen diesen Modi hin und her wechseln, indem Sie nach dem Einschalten auf das Symbol oben links auf dem LCD-Display tippen.

Betriebsanzeige (blau): Wenn die Kamera in Betrieb ist (z. B.: Videoaufnahme, Bildaufnahme, automatische Bildschirmabschaltung usw.), blinkt die Betriebsanzeige.

Ladeanzeige (rot): Wenn die Ladeanzeige durchgängig leuchtet, wird die Kamera aufgeladen. Sobald die Ladeanzeige nicht mehr leuchtet, ist die Kamera vollständig aufgeladen.

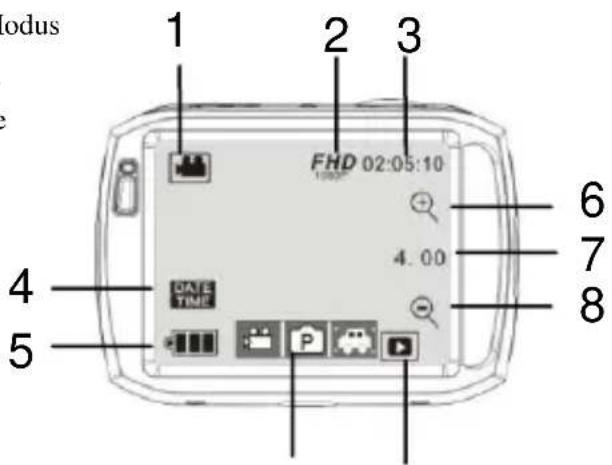

6. Videoaufnahmemodus

Nach dem Einschalten befindet sich die Kamera automatisch im Videoaufnahmemodus. Drücken Sie die Auslö setaste, um eine Videoaufnahme im Vorschaumodus zu starten. Zum Beenden der Aufnahme drücken Sie einfach noch einmal auf die Auslö setaste. Wenn die Speicherkarte voll ist oder der Batteriezustand sehr niedrig ist, beendet die Kamera die Videoaufnahme automatisch.

1 Modussymbol: Kamera befindet sich aktuell im AVI-Modus

2 Videoqualitä t: in FHD/HD (60 fps)/HD (30 fps)/VGA

3 Aufnahmezeit: Angabe, wie viel Zeit noch für die Aufzeichnung zur Verfügung steht

4 Symbol für die Datum- und Zeiteinstellung

5 Batteriesymbol: Anzeige des aktuellen Ladezustands der Batterie

6 Digitalzoom-Symbol: zum Heranzoomen antippen

7 Digitalzoom-Vergrö ß erung (x)

8 Digitalzoom-Symbol: zum Herauszoomen antippen

9 Menü symbol: Aktivierung durch Antippen anderer Symbole

10 Wiedergabesymbol: Aktivierung des entsprechenden Menüs durch Antippen

9 10

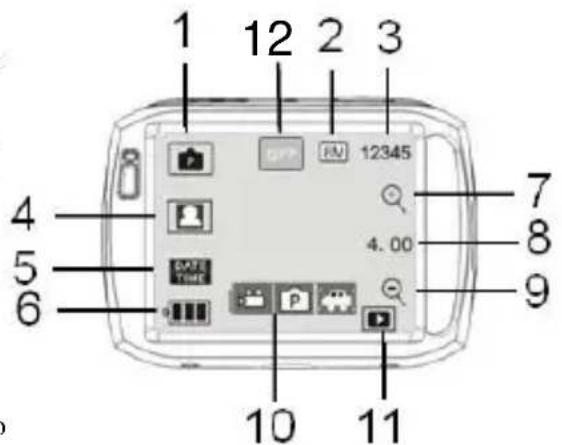

7. Bildaufnahmemodus

Nach dem Einschalten befindet sich die Kamera automatisch im Videoaufnahmemodus. Um in den Bildaufnahmemodus zu wechseln, tippen Sie auf das Modussymbol oben links auf dem LCD-Display. Drücken Sie die Auslö setaste, um ein Foto im Vorschaumodus zu machen.

1 Modussymbol: Kamera befindet sich aktuell im Bildaufnah

2 Bildqualitä t: 5M/8M/10M/12M

3 Zä hler: zeigt an, wie viele Fotos gemacht werden können

4 Zeigt an, dass die Gesichtserkennungsfunktion aktiviert ist

5 Symbol für die Datum- und Zeiteinstellung

6 Batteriesymbol: Anzeige des aktuellen Ladezustands der Batterie

7 Digitalzoom-Symbol: zum Heranzoomen antippen

8 Digitalzoom-Vergrö ß erung (x)

9 Digitalzoom-Symbol: zum Herauszoomen antippen

10 Menüsymbol: Aktivierung durch Antippen anderer Symbo

11 Wiedergabesymbol: Aktivierung des entsprechenden Menüs durch Antippen

12 Bildaufnahmemodus: (Normal/10-Sek.-Selbstauslöser/Serienaufnahme mit 3 Bildern)

8. Fahrzeugmodus

1 Modussymbol: Kamera befindet sich aktuell im Fahrzeugmodus
2 Videoqualitä t: in FHD/HD (60 fps)/HD (30 fps)/VGA
3 Aufnahmezeit: Angabe, wie viel Zeit noch für die Aufzeichnung zur Verfügung steht

4 Symbol für die Datum- und Zeiteinstellung

5 Nach dem Antippen dieses Symbols kann die Kamera um 180 Grad gedreht werden, um normale Videoaufnahmen zu machen

6 Batteriesymbol: Anzeige des aktuellen Ladezustands der Batterie

7 Wiedergabesymbol: Aktivierung des entsprechenden Menü s durch Antippen

Hinweis: Nach dem Antippen dieses Symbols kann die Kamera um 180 Grad gedreht werden, um normale Videoaufnahmen zu machen. Um zurück in den Fahrzeugmodus zu gelangen, tippen Sie wieder auf das Symbol. Diese Funktion ist nur im Fahrzeugmodus verfügbaar.

9. Wiedergabemodus

9.1 Nachdem Sie die Kamera eingeschaltet und den Vorschaumodus aktiviert haben, drücken Sie das Wiedergabesymbol ( ) unten rechts auf dem LCD-Display, um das Menü aufzurufen ( ). Drücken Sie auf / , um in die Dateiliste zu wechseln. Tippen Sie auf einen Dateinamen aus der Liste, um den dazugehörigen Videoclip abzuspielen.

Zeigt normale Videodateien an

Zeigt Fahrzeugvideodateien an

Zeigt Bilddateien an

9.2 Videowiedergabe:

Um die Wiedergabe im Wiedergabemodus zu unterbrechen, tippen Sie auf „. Drücken Sie , um die Wiedergabe zu beschleunigen, und , um sie schnell rückwärts abzuspielen. Wenn Sie den Wiedergabemodus verlassen und zur Liste zurü ckkehren möchten, drücken Sie STOPP .

9.3 Fotowiedergabe:

Nachdem Sie die Kamera eingeschaltet und den Vorschaumodus aktiviert haben, drücken Sie das Wiedergabesymbol ( ) unten rechts auf dem LCD-Display, um das Menü aufzurufen ( ). Drücken Sie auf , um in den Fotowiedergabemodus zu wechseln. Anschließend können Sie die Fotos anschauen, indem Sie auf „◀“ oder „▶“ drücken.

9.4 Lö schen von Dateien:

Nach dem Antippen des Symbols zum Dateilö schen

erscheint auf dem Bildschirm die rechts

abgebildete Anzeige:

Klicken Sie YES (Ja), um die aktuelle Datei sofort zu lö schen, oder klicken Sie NO (Nein), um den Lö schvorgang abzubrechen.

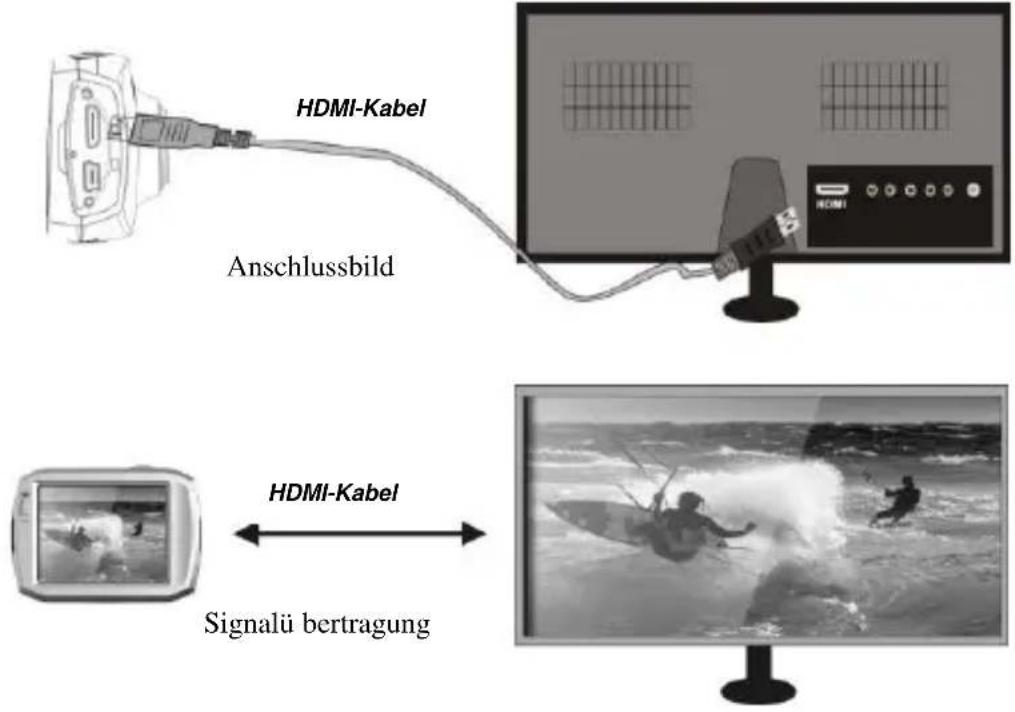

Anschließen der Kamera an ein HD-Fernsehgerät:

Verbinden Sie die Kamera über ein HDMI-Kabel (wie unten dargestellt) mit einem HD-Fernseher. Anschließend werden die Videosignale von der Kamera automatisch über den HD-Fernseher ausgegeben, sodass Sie Ihre HD-Videos und Fotos in voller Größe auf dem HD-Fernseher erleben können.

Wiedergabe über den PC

Schließ en Sie die Kamera an einen PC an.

Die Kamera verfü gt ü ber eine Plug&Play-Funktion. Schließ en Sie das Gerät mit dem USB-Kabel an den Computer an; die Kamera muss dabei eingeschaltet sein. Sie wechselt dann in den Wechseldatenträ germodus.

Im „Arbeitsplatz“ Ihres PCs erscheint das Symbol für den Wechseldatenträger. Die aufgenommenen Fotos liegen auf der Speicherkarte im Ordner I:\jpg („I“ bezeichnet den Wechseldatenträger der Kamera). Ihre Videodateien sind im Ordner I:\video gespeichert. Hinweis: Das Installieren von Treibern ist nicht nötig, wenn die Wechseldatenträ gerfunktion im Betriebssystem Windows 2000 oder hö her verwendet wird.

Gebrauch der Fernbedienung:

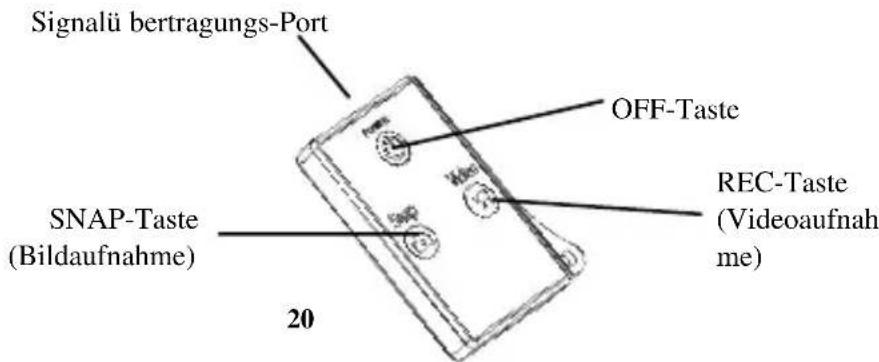

1 Tasten der Fernbedienung Die Tasten der Fernbedienung sind rechts dargestellt.

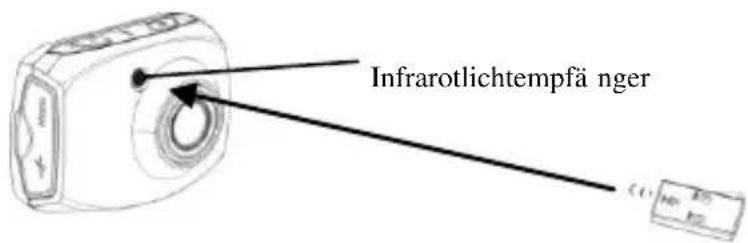

2 Anwendung der Fernbedienung:

Mithilfe der Fernbedienung können Sie Videos aufnehmen, Schnappschüsse machen und die Kamera ein- bzw. ausschalten, ohne diese in der Hand halten zu müssen. Wenn Sie die Fernbedienung verwenden, richten Sie den Signalü bertragungs-Port auf den Infrarotsignalempfänger der Kamera aus. Um Videos aufzunehmen, Fotos zu machen oder die Kamera auszuschalten, drücken Sie die entsprechenden Tasten.

Gebrauchshinweis Unterwasser-Schutzgehäuse

Bevor Sie das Unterwasser-Schutzgehäuse versiegeln, stellen Sie sicher, dass die Gummidichtungen des Kameragehä uses sauber sind. Schon ein einziges Haar oder Sandkorn können eine undichte Stelle herbeiführen. Dies können Sie überprüfen, indem Sie das Gehäuse ohne eingelegte Kamera schließen. Tauchen Sie das Gehäuse ca. eine Minute lang vollständig unter Wasser. Nehmen Sie das Schutzgehäuse wieder aus dem Wasser, trocknen Sie die Außenseite mit einem Handtuch ab und öffnen Sie dann das Gehä use. Wenn das gesamte Innere trocken ist, können Sie das Schutzgehä use unbesorgt unter Wasser verwenden.
Vergessen Sie nicht, den Modus-Schalter auf die gewünschte Aufnahmeart zu stellen, bevor Sie die Kamera in das Unterwasser-Schutzgehä use einlegen. Es gibt keine externe Taste zur Betätigung des Modus-Schalters.
Nach jeder Verwendung des Gehäuses in Salzwasser müssen Sie das Äußere mit Süßwasser abspülen und trocknen. Andernfalls kann der Scharnierbolzen rosten und Salz kann sich in der Dichtung ansammeln und diese beschädigen.
Um die Dichtung zu reinigen, spülen Sie sie mit frischem Wasser ab und schütteln Sie sie trocken (beim Abtrocknen mit einem Tuch könnten Fussel zurückbleiben, die die Dichtfunktion beeinträchtigen). Legen Sie die Dichtung wieder in die Rille an der rückseitigen Öffnung des Gehä uses ein.

Technische Daten

Bildsensor	5M Pixel (CMOS)
Betriebsmodus	Videoaufnahme, Foto, Speicherkarte
Kameraobjektiv	F3.1 f=2,9 mm
Digitalzoom	4X
Objektiv-Verschluss	Elektronischer Verschluss
LCD-Anzeigedisplay	2,4"-Touchpad (5,08 cm)
Bildauflö sung	12M (4000× 3000), 10M (3648x2736), 8M (3264x2448), 5M (2560× 1920)
Videoauflö sung	VGA: 640x480 (120 fps), HD: 1280x720 (60 fps), HD: 1280x720 (30 fps), FHD: 1920x1080 (30 fps)
Weiß abgleich	Automatisch
Belichtung	Automatisch
Dateiformate	Video	AVI
	Foto	JPEG
Speichermedium	Micro-SD-Karte (bis zu 32 GB werden unterstützt), (kein integrierter Flashspeicher)
USB-Schnittstelle	Hochgeschwindigkeits-USB-2.0-Schnittstelle
Stromquelle	Wiederaufladbarer integrierter 3,7-V-Lithium-Akku
Abmessungen (Länge × Breite × Hö he)	74x52x33 mm
Gewicht	ca. 72 g

Standardlieferumfang

Kamera

Bedienungsanleitung

USB-Kabel

Fernbedienung

Unterwasser-Schutzgehäuse

Helmhalterung 3M-Sticker
