BEDIENUNGSANLEITUNG CV 441 DUAL
Service-Anleitung Service Manual Instructions de Service

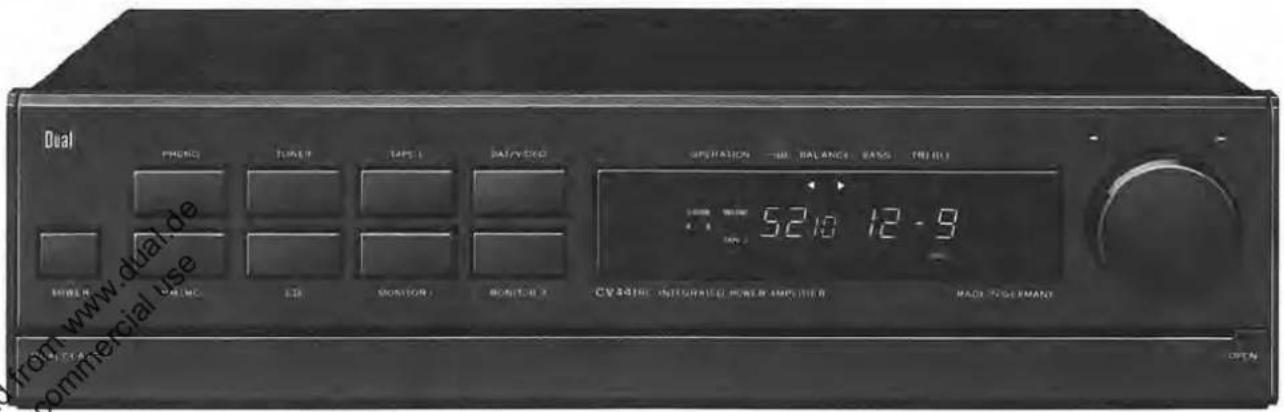

CV 441
| Technische Daten (typische Werte) | Technical Data (typical value) | Caractéristiques techniques (valeur caractéristiques) | CV 441 |
| Ausgangsleistung (DIN)MusikleistungSinus-Dauertonleistung | Rated output (DIN)Music powerRms continuous power output | Puissance de sortie (DIN)Puissance musicalePuissance efficace | 8 Ω 4 Ω2×185 W 2×200 W2×145 W 2×200 W |
| Klirrfaktor (bei Nennleistung - 6 dB)20 Hz1 kHz20 kHz | Harmonic distorsion(continuous power - 6 dB)20 Hz1 kHz20 kHz | Taux de distorsion(puissance efficace - 6 dB)20 Hz1 kHz20 kHz | 0,003 %0,003 %0,006 % |
| Leistungsbandbreite (DIN 45500) | Power band width (DIN 45500) | Bande passante (DIN 45500) | 5 Hz-100 kHz |
| Übertragungsbereich 1 Watt-3 dBTuner, CD, Tape, VideoPhono MM/MC | Frequency response 1 Watt-3 dBTuner, CD, Tape, VideoPhono MM/MC | Bande passante 1 Watt-3 dBTuner, CD, Tape, VideoPhono MM/MC | 3 Hz-270 kHz10 Hz-50 kHz |
| EingängeTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | InputsTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | EntréesTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | 280 mV/47 kΩ3 mV/47 kΩ250 μV/5 kΩ |
| AusgängeDruckklemmen für zwei Laut-sprecherpaare, Ausgang 1 und Ausgang 2 schaltbar1-Koaxialbuchse 1/4 inch für Kopfhörer1-Line-Ausgang an Tape 11-Line-Ausgang an Tape 2/DAT/Video | OutputsPress-type terminal strips for two sets of speakers, output 1 and output 2 switched1 coaxial jack 1/4 inch for headphone1 Line output to Tape 11 Line output to Tape 2/DAT/Video | SortiesBarres a ressort pour deux pairesde hauts-parleurs, sortie 1 et sortie 2commutables1 prise coaxiale de 1/4 inch leraccordement du casque-écouter1 sortie Line sur la price Tape 11 sortie Line sur la price Tape 2/DAT/Video | 8-16 Ohm8-2000 Ohm280 mV/2,5 kΩ280 mV/2,5 kΩ |
| Fremdspannungsabstand (DIN 45500)bezogen auf NennleistungTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MCbezogen auf 2×50 mWTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | Signal-to-Noise ratio (DIN 45500)related to nominal outputTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MCrelated to 2×50 mWTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | Rapport/signal bruit (DIN 45500)rapporté à la nominaleTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MCrapporté à 2×50 mWTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | 100 dB75 dB65 dB70 dB68 dB62 dB |
| GeräuschspannungTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | Noise voltageTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | Tension perturbatriceTuner, CD, Tape 1, Tape 2/DAT/VideoPhono MMPhono MC | 103 dB80 dB70 dB |
| Übersprechdämpfungbei 1000 Hzzwischen den Kanälenzwischen den Eingängen | Cross-talk attenuationat 1.000 Hzbetween the channelsbetween the inputs | Rapport de diaphonieà 1000 Hzentre les canauxentre les entrées | 75 dB75 dB |
| Dämpfungsfaktor (8 Ohm) | Damping factor (8 ohms) | Facteur d'amortissement (8 ohms) | 2 kHz/18020 kHz/160 |
| RegelbereicheVolume (2 dB-Schritte)Pre Volume (2 dB-Schritte)Balance (2 dB-Schritte)Höhen (3 dB-Schritte)Bässe (3 dB-Schritte) | Control rangeVolume (2 dB steps)Pre Volume (2 dB steps)Balance (2 dB steps)Treble (3 dB steps)Bass (3 dB steps) | Plage de réglageVolume (pas de 2 dB)Pre Volume (pas de 2 dB)Balance (pas de 2 dB)Treble (pas de 3 dB)Bass (pas de 3 dB) | 80 dB14 dB18 dB± 12 dB± 12 dB |
| LeistungsaufnahmeStandby-BetriebNennleistung an 8 Ω | Power consumptionStandbynominal power (8 Ω) | Consommation de puissanceà videpuissance nominale (8 Ω) | ca. 5 Wca. 480 W |
| Netzspannungen | Line voltages | Tensions secteur | 230 V |
Dual GmbH · Postfach 1144 · 7742 St. Georgen/Schwarzwald
Abgleichanleitung CV 441 · Alignment Instruction CV 441
| Signalquelle Signal source | Einstellung Signalquelle Signal source adjustment | Einstellung Gerät Unit adjustment | Anzeigegerät Anschluß Indicator connection | Abgleichposition Adjustment position | Abgleich, Bemerkung Alignment, Remarks |
| Ruhestrom · Quiescent Current | |||||
| Power: OnTuner: OnVolume: Minimum oder/or Muting on- ohne Last-R- without load-R- kalter Zustand- cold-state | DC-Voltmeter an/toRB 71Emitter: TB 01 + TB 09 TB 03 + TB 11 | PD 14rechter Kanal (R-CH)right channel (R-CH) | 15 mV15 mV + 15 mV = 30 mV(Differenz ± 50%- zwischen den Transistoren- between transistors) | ||
| RB 72Emitter: TB 02 + TB 10 TB 04 + TB 12 | PD 14linker Kanal (L-CH)left channel (L-CH) | ||||
| Offset | |||||
| Power: OnTuner: OnVolume: Minimum | DC-Voltmeter an/toSpeaker output | PD 38 (L-CH)PD 38 (R-CH) | 0 mV ( ± 5 mV) | ||
| Symmetrie und Strombegrenzung · Symmetry and Current Limeting | |||||
| NF/AF-Generatoran/to Tuner | 1 kHzca. 300 mV | Power: OnTuner: OnVolume: MaximumSpeaker: 8 OhmLastwiderstandLoad-resistor | Oscilloscopean/to:MP 03 (R-CH)MP 04 (L-CH)Speaker GND | PB 19 (R-CH)PB 20 (L-CH) | - auf gleich hoheSinushabwelle,- to same sinus-halfwave-(doppelte Frequenz)-(double frequency) |
| 0–200 mV | Speaker: 2 Ohm/100 WLastwiderstandLoad-resistorKalter ZustandCold-state | NF/AF-Voltmerterto Speaker output | PB 29 (R-CH)PB 30 (L-CH) | 16 V- Strombegrenzung -gerade noch nicht abgeschaltet,- current limeting -just not switches off | |

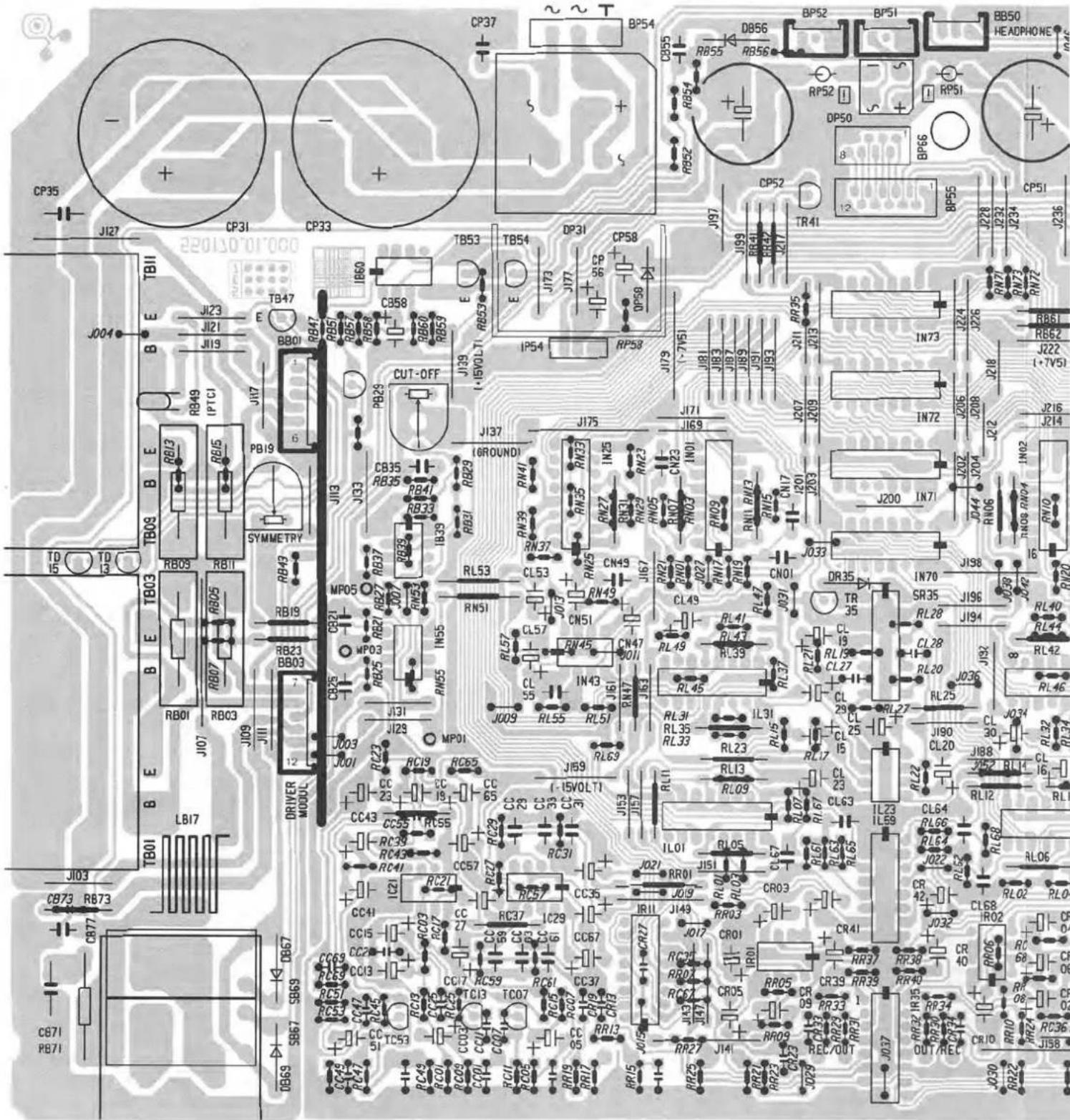

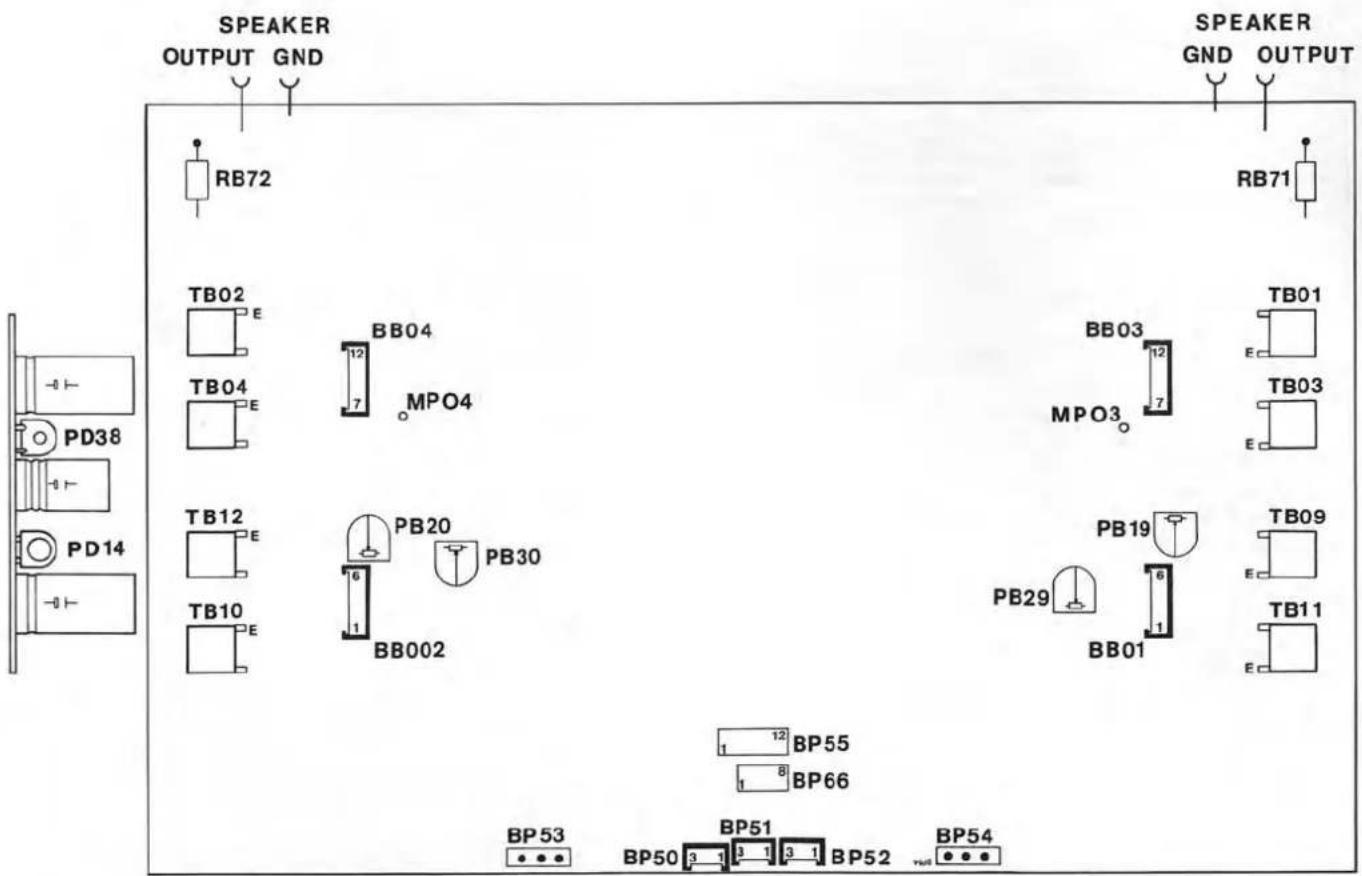

Grundplatte / Main board / Platine principale
Änderungen vorbehalten!
Subject to change!
Erscheinung: Aus dem Stand by-Modus schaltet das Gerät ab und läßt sich nicht mehr einschalten.
Ursache: Statische Aufladung des Gehäuses und Entladung über die Frontplatte.
Abhilfe: Massewiderstand von 1 kOhm mit einer Leitung überbrücken (Widerstand von Mitte-Geräterückwand zur Eingangsbuchse).
Erscheinung: Kurz nach dem Einschalten des Gerätes entsteht beim Programmwechsel ein Schaltimpuls.
Ursache: Zeitkonstante für die Einschaltverzögerung ist zu klein.
Abhilfe: Einen Kondensator von 4,7 μF parallel zu Kondensator CB 58 (10 μF) löten.
