BEDIENUNGSANLEITUNG CC 800 RS DUAL

Abgleichanleitung CC 800

SignalquellenSignal-Generator/Tape	Einstellung Gerät	MeßgeräteMeßpunkte	AbgleichpositionEinstellung/Spulen	Abgleichwerte
1) AzimutCassettenschachtblende nach oben abziehen
Meßcassette10 kHz	Dolby: OFFPlay: ON	NF-Voltmeteran OUTPUT	Play► linke SchraubePlay◄rechte Schraubeneben Kopf	Maximum
2) Bandgeschwindigkeit
Meßcassette3150 Hz	Play: ONDolby: OFF	Frequenzzähleran OUTPUT	Rückseite TonmotorEnsteller im Motor	3150 Hz
3) Wiedergabepegel
MeßcassetteDolby-Pegel 400 Hz	Pay: ONDolby: OFF	NF-Voltmeteran OUTPUT	VR 101 LVR 101 R	500 mV
4) Aufnahmepegel
NF-Generator 400 Hzan INPUTRec. Level-Steller MaximumInput ca. 100 mVOutput 500 mV	Fe TapeRecord: ONDolby: OFF	NF-Voltmeteran OUTPUT	Record/PlayVR 301 LVR 301 R	500 mV
5) HF-Vormagnetisierung
NF-Generator 10 kHzan INPUTRec. Level-Steller MaximumInput ca. 100 mV, -20 dBOutput 50 mV	Fe TapeCR/Met. TapeRecord: ONDolby: OFF	NF-Voltmeteran OUTPUT	Record/PlayFe VR 501 LVR 501 RCR VR 503Met VR 502	50 mV
Nach dem Einstellen von Punkt 5 ist nochmals Punkt 4 zu überprülen.Bei Abweichen >2 dB sind die Abgleiche 4 + 5 nochmals zu wiederholen.
6) HF-Oszillator
CR-Cassette	Record: ONPause: ON	Frequenzzähleran CNT 401	L 401	85 kHz
7) HF-Sperrkreis
CR-Cassette	Record: ONPause: ON	NF-Voltmeteran TP 5 L / TP 5 R	L 502 LL 502 R	Minimum
8) MPX-Filter
NF-Generator19 kHz an InputRec. Level MaximumOutput ca. 500 mV	Record: ONPause: ONDolby: ON	NF-Voltmeteran OUTPUT	L 201 LL 201 R	Minimum
9) HX-Pro-Filter
Metal Cassette	Record: ONPause: ON	NF-Vollimeteran IC 501Pin 8/11	L 501 LL 501 R	Maximum

Pos.	Art.-Nr.	Bezeichnung
1	283750	DUAL-Zeichen
2	289295	Druckfeder
3	289244	Taste POWER
4	289335	Cassettenabdeckung
5	289336	Fenster Cassette
6	289337	Fuß
7	289713	Fenster
8	289255	Knopf VOLUME
9	289338	Leuchtstab VOLUME
10	289339	Drenknopf BALANCE
12	289340	Steller 100 K
13	289341	MIC-Buchse
14	289342	Riemen
15	286901	Schalter
17	289343	Steller 250 K
17	289715	VOLUME-Platte
18	289344	Taste 2-fach
19	289345	Taste
20	289346	Schiebeknopf
21	289347	Taste 6-fach
23	289348	Schalter
24	286930	Schalter
24	289717	Timerplatie
26	289349	Zähler
27	289350	Fenster Zähler
28	283705	Kopfhörerbuchse
28	289714	Kopfhörerplatte
30	289351	EJECT-Hebsi
31	289352	Frontblende
33	289353	Cassettenschacht
34	289354	Abdeckung
41	289356	Dämpfer
43	289357	Gehäuseblech
44	282135	Schraube 4×8
45	289358	Tastenverlängerung
46	289241	Fuß
50	283715	Cinchbuchse 4-fach
51	286897	REMOTE-Buchse
54	289267	Anschlußbuchse
55	289359	AC-Buchse
56	289360	Netzschalter
59	279596	Netzkabel Europa
60	289355	Mecharik kpl.
1	289461	Umlenkrad
2	289361	Motor
3	289362	Mitnehmer R
4	289363	Mitnehmer L
5	289364	Scheibe 1,7/0,25
8	289464	Kopfeinheit
9	289365	AW-Kopf
10	289366	Motor (Capstan)
11	289367	CONTROL-Platte
12	289368	Sensor SG 107 F3
13	289369	Schalter
14	289462	Schaltarm
15	289463	Kurvenrad
16	289370	Riemen
17	289371	Schwungscheibe R
18	289372	Schwungscheibe
19	289373	Andruckrolle R
20	289374	Andruckrolle L
21	289375	Zugmagnet
		Grundplatte
L 201	289376	Spule MPX
L 301	289377	Spule 5,5 MH
L 401	289378	Spule OSC
L 501	289379	Spule HX
L 502	289380	Spule
D 001	226501	Diode N 4002
bis
D 008	226501	Diode 1 N 4002
D 009	223906	Diode 1 N 4148
bis
D 012	223906	Diode 1 N 4148
D 014	223906	Diode 1 N 4148
bis
D 016	223906	Diode 1 N 4148
D 501	226501	Diode 1 N 4002
D 502	223906	Diode 1 N 4148
bis
D 513	223906	Diode 1 N 4148

Pos.	Art.-Nr.	Bezeichnung
ZD 001	283552	Diode DZ 5,6
ZD 002	282174	Diode DZ 5.1 BM
IC 001	289381	IC MC 7908
IC 002	289382	IC MC 7808
IC 003	289383	IC KIA 78012
IC 004	286809	IC KIA 78005
IC 101	282074	IC NJM 2068 DD
IC 201	289384	IC CXA 1330 S
IC 301	289389	IC KIA 65559 S
IC 501	289385	IC UPC 1297 C
D 601	223906	Diode 1 N 4148
D 701	223906	Diode 1 N 4148
bis
D 707	223906	Diode 1 N 4148
IC 601	282363	IC BA 336
IC 602	289389	IC KIA 65559 S
IC 701	289386	IC CPU DWP 909
L 101	286944	Relais 12 V
Q 001	282077	Transistor KTA 1015 Y
Q 002	289311	Transistor DTA 114 YS
Q 003	283700	Transistor DTC 114 TS
Q 004	286905	Transistor MPS A 56
Q 005	282077	Transistor KTA 1015 Y
Q 006	283699	Transistor DTC 114 YS
Q 007	289311	Transistor DTA 114 YS
Q 008	284787	Transistor KTD 1302
Q 009	283699	Transistor DTC 114 YS
Q 101	283699	Transistor DTC 114 YS
Q 201	283699	Transistor DTC 114 YS
Q 202	283699	Transistor DTC 114 YS
Q 203	284787	Transistor KTD 1302
Q 301	284787	Transistor KTD 1302
Q 302	283700	Transistor DTC 114 TS
bis
Q 307	283700	Transistor DTC 114 TS
Q 308	289311	Transistor DTA 114 YS
Q 309	283699	Transistor DTC 114 YS
Q 401	283437	Transistor KTC 2236 A
Q 501	286904	Transistor MPS A 06
Q 502	283699	Transistor DTC 114 YS
bis
Q 504	283699	Transistor DTC 114 YS
Q 505	286905	Transistor MPS A 56
Q 506	283699	Transistor DTC 114 YS
Q 507	286904	Transistor MPS A 06
Q 608	284787	Transistor KTD 1302
Q 601	283699	Transistor DTC 114 YS
Q 701	282077	Transistor KTA 1015 Y
Q 702	283699	Transistor DTC 114 YS
Q 703	289311	Transistor DTA 114 YS
bis
Q 706	289311	Transistor DTA 114 YS
X-TAL 701	281411	Quartz 4 MHz
	289387	Netztralo
		LED-Platte
IC 901	282453	IC BA 6124
D 901	275455	LED SLR 54 GC
bis
D 903	275455	LED SLR 54 GC
D 907	282351	LED SLR 54 URC 3
bis
D 909	282351	LED SLR 54 URC 3
D 910	275455	LED SLR 54 GC
D 911	275455	LED SLR 54 GC
D 912	289390	LED SLR 54 YCD
D 913	289390	LED SLR 54 YCD
D 914	275455	LED SLR 54 GC
bis
D 916	275455	LED SLR 54 GC
Q 901	282076	Transistor KTC 1815 Y
Q 902	282077	Transistor KTA 1015 Y
bis
Q 904	282077	Transistor KTA 1015 Y
Q 903	283699	Transistor DTC 114 YS
bis
Q 905	283699	Transistor DTC 114 YS
Q 906	284787	Transistor KTD 1302
Q 907	284787	Transistor KTD 1302
		MIC-Platte
IC 801	289389	IC KIA 65559 S

Änderungen vorbehalten! Subject to change! Sous réserve de modification!

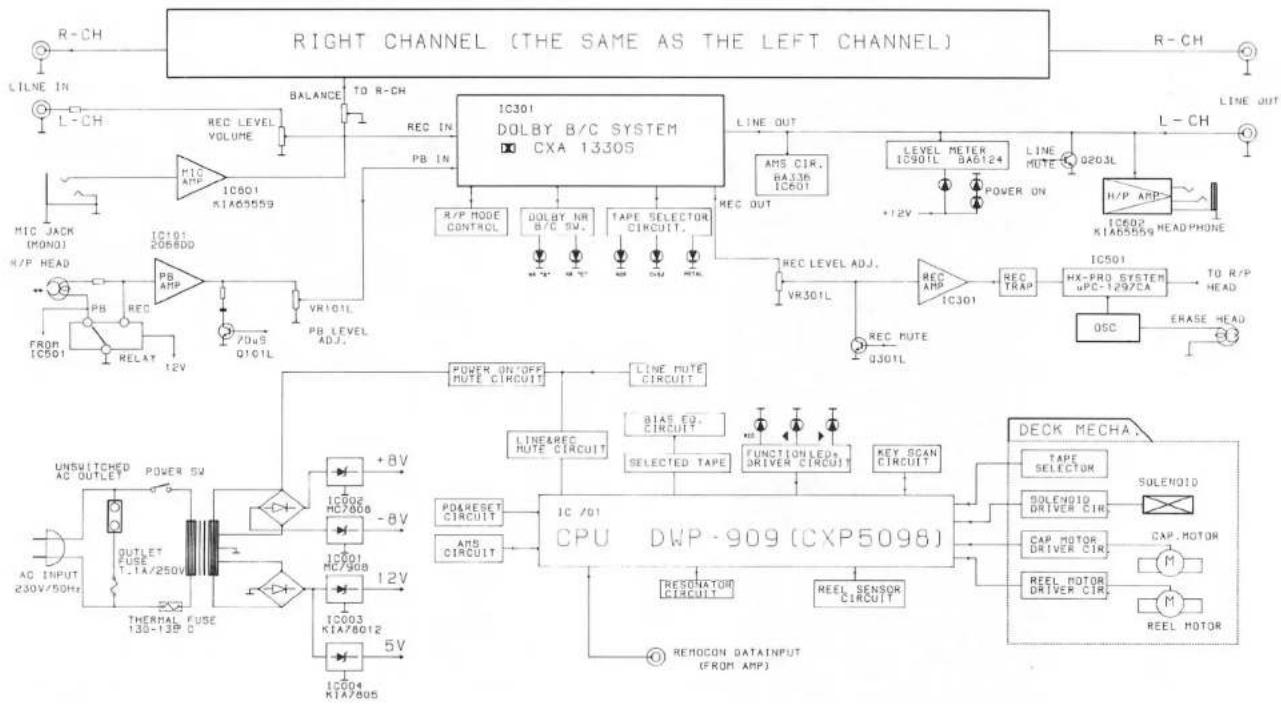

BLOCK DIAGRAM


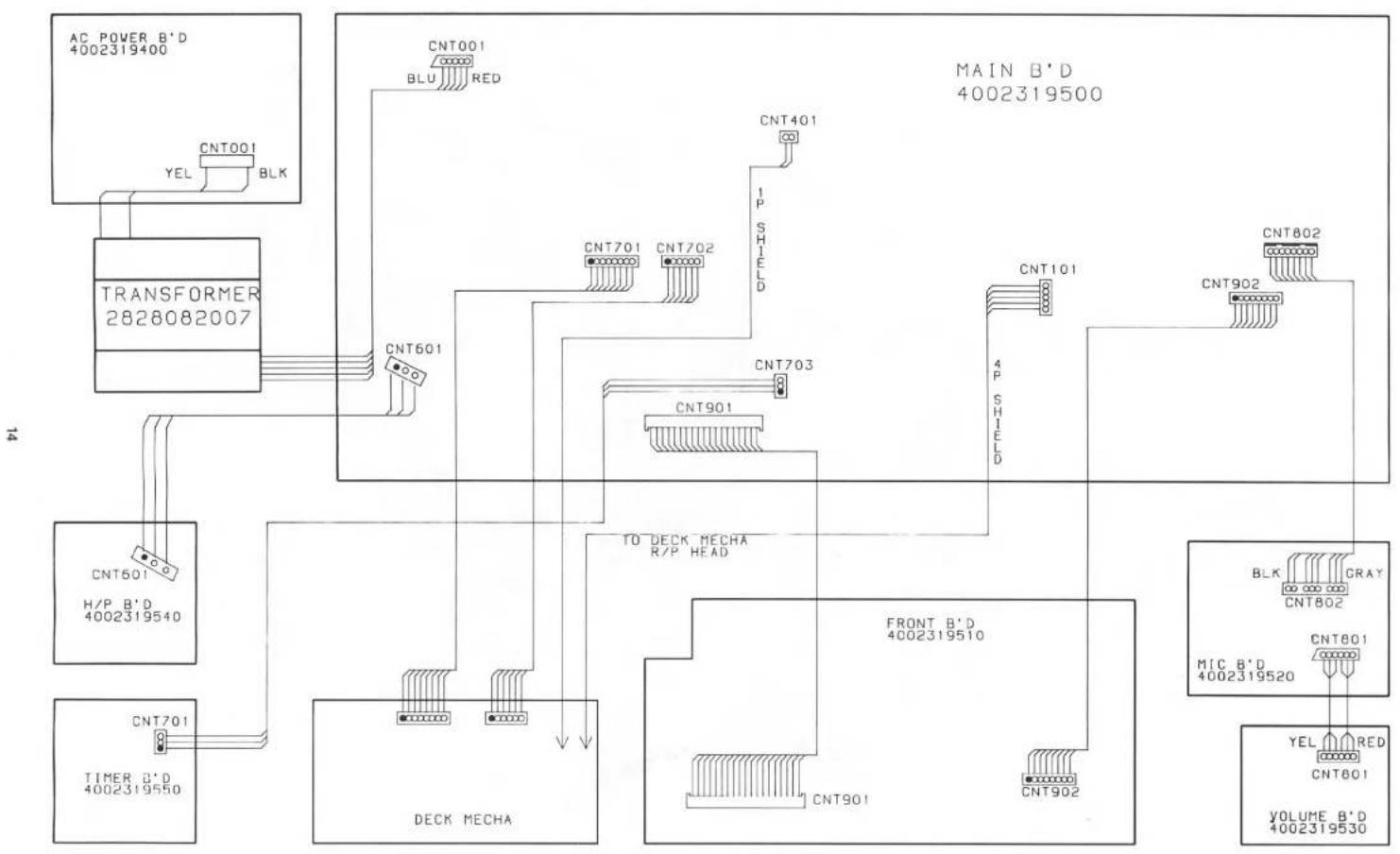


Diese Ersatzteillisten sind zusätzlich zu der Serviceanleitung CC 800 (Bestell-Nr.: 921 673) zu verwenden!

Ersatzteilliste CC 800 schwarz:

Art.-Nr.Part. No.	Bezeichnung:	Description:	Pos.	Preisgr.Price
291 640	Dual-Zeichen	Badge	1	A 5
291 577	Taste Power	Button power	3	A 1
291 616	Cassettenabdeckung	Door deck	4	A 9
291 625	Fuß	Foot "B"	6	A 5
291 617	Fenster	Window display	7	C 4
291 587	Knopf Volume	Knob rotary	8	A 4
291 618	Drehknopf Balance	Knob balance	10	A 2
291 619	Taste 2-fach	Button tact (2 key)	18	A 2
291 620	Taste	Button push	19	A 1
291 621	Schiebeknopf	Knob slide	20	A 1
291 622	Taste 6-fach	Button tact (6 key)	21	A 5
291 623	Frontblende	Panel front	31	C 4
291 624	Gehäuseblech	Cover top	43	D 2
291 582	Fuß	Foot "A"	46	A 5
