PCP2 - Kassettenrekorder DUAL - Kostenlose Bedienungsanleitung

Produkttyp	Kassettenrekorder
Marke	Dual
Modell	PCP2
Abmessungen (B x H x T)	ca. 300 x 100 x 200 mm
Gewicht	ca. 2,5 kg
Stromversorgung	Netzteil 220-240 V, 50 Hz
Energieverbrauch	ca. 15 W
Wiedergabeformate	Compact Cassette (Typ I, II, IV)
Kopfhöreranschluss	3,5 mm Klinke
Lautsprecher	integrierter Lautsprecher (Mono)
Bandlaufgeschwindigkeit	4,76 cm/s
Gleichlaufschwankungen	< 0,3 %
Frequenzgang	40 Hz - 12 kHz (Typ I)
Signalrauschabstand	> 45 dB
Funktionen	Wiedergabe, Pause, Stopp, Schnellvor-/Rücklauf, automatische Stopp
Reinigung	Reinigung der Tonköpfe und Andruckrolle mit Isopropylalkohol und Wattestäbchen
Sicherheit	Gerät vor Feuchtigkeit schützen, Netzstecker ziehen bei längerem Nichtgebrauch
Reparatur	Zugelassene Fachwerkstatt, Ersatzteile über Dual-Service

Häufig gestellte Fragen - PCP2 DUAL

Wie schalte ich das Gerät ein?

Verbinden Sie das Netzteil mit dem Gerät und stecken Sie es in eine Steckdose. Drücken Sie die Play-Taste, um die Wiedergabe zu starten.

Warum läuft das Band nicht richtig?

Mögliche Ursachen: Die Kassette ist defekt oder die Andruckrolle ist verschmutzt. Reinigen Sie die Rolle vorsichtig mit einem in Isopropylalkohol getränkten Wattestäbchen.

Kann ich Kopfhörer anschließen?

Ja, das Gerät verfügt über einen 3,5-mm-Klinkenanschluss für Kopfhörer. Der interne Lautsprecher wird bei angeschlossenem Kopfhörer stummgeschaltet.

Wie reinige ich die Tonköpfe?

Schalten Sie das Gerät aus und öffnen Sie das Kassettenfach. Reinigen Sie die Tonköpfe und die Capstanwelle mit einem in Reinigungsalkohol getränkten Wattestäbchen. Lassen Sie alles trocknen, bevor Sie eine Kassette einlegen.

Das Gerät spielt leise oder verzerrt ab. Was tun?

Überprüfen Sie die Kassette auf Beschädigungen. Reinigen Sie die Tonköpfe. Stellen Sie sicher, dass die Bandgeschwindigkeit korrekt ist. Falls nötig, lassen Sie das Gerät von einem Fachmann justieren.

Kann ich Aufnahmen machen?

Nein, das Modell PCP2 ist ein reiner Wiedergaberekorder. Es verfügt nicht über eine Aufnahmefunktion.

Welche Kassetten kann ich verwenden?

Das Gerät spielt Compact Cassetten der Typen I (Normal), II (Chrom) und IV (Metall) ab. Für beste Klangqualität empfehlen wir Typ I.

Der Schnellvorlauf funktioniert nicht. Was ist los?

Möglicherweise ist der Antriebsriemen gerissen oder gedehnt. Lassen Sie den Riemen von einem qualifizierten Techniker ersetzen.

Wie lagere ich das Gerät richtig?

Bewahren Sie den Kassettenrekorder an einem trockenen, staubfreien Ort auf, fern von direkter Sonneneinstrahlung und Wärmequellen. Entfernen Sie das Netzteil bei längerem Nichtgebrauch.

Gibt es eine Fernbedienung?

Nein, das Dual PCP2 wird ohne Fernbedienung geliefert. Alle Funktionen werden über die Tasten am Gerät gesteuert.

BEDIENUNGSANLEITUNG PCP2 DUAL

Pos.	Art.-Nr.	Stok	Bezeichnung
1	277 793	1	Wiedergabekopf
2	277 794	1	Motor
3	277 795	1	Riemen
17	277 796	1	Andruckrolle R
18	277 797	1	Andruckrolle L
22	277 798	1	Schaltarm
34	278 262	1	Antriebsrolle
38	278 263	2	Mitnehmer
39	277 799	1	Schaltrad
40	277 800	1	Kupplung
41	277 801	1	Getriebe
62	278 350	1	Scharmier kpl.
65	277 802	1	Taste A
66	277 803	1	Taste B
67	277 804	1	Taste C
68	277 805	1	Taste D
69	277 806	1	Taste E
100	277 792	1	Mechanik kpl.
110	277 787	1	Haltebügel
113	277 788	1	Batteriefachdeckel

Pos.	Art.-Nr.	Stck	Bezeichnung
115	278259	1	Spiegel
119	277819	1	Rückwand
120	277818	1	Frontgehäuse
122	277789	1	Abdeckung
200	277807	1	Grundplatte
202	277814	1	Volume Knopf
D 301	278264	1	LED TLR 102A
J 301	275333	1	Kopflörerbuchse 3,5
J 302	277811	1	DC-Anschlußbuchse
Q 301	278261	1	Transistor 2 SC 2458 GR
S 101	277812	1	Schalter
S 201	277813	1	Schalter
S 301	278260	1	Schalter
VR 101	277808	1	Steller
VR 401	277809	1	Steller
	278169	1	Kopfhörer
	277948	1	Bedienungsanleitung PCP 2
	277791	1	Verpackungskarton
	277790	1	Seirenteil

Änderungen vorbehalten! / Subject to change! / Sous réserve de modification!

Abgleichanleitung PCP 2 · Adjustment instructions PCP 2

Signalquelle Signal source	Einstellung Signalquelle Signal source adjustment	Einstellung Gerät Unit adjustment	Anzeigegerät Anschluß Indicator connection	Abgleichposition Adjustment position	Abgleich, Bemerkung Adjustment, Remarks
Azimut · Azimuth
Meßkassette 21 Test cassette 21	10 kHz	R 33 Ω an OUTPUT PHONES und GND R 33 Ω to OUTPUT PHONES and GND TADE: FE	NF-Voltmeter an AF-voltmeter to R 33 Ohm	Azimutschraube A Azimuth screw A	Maximum, mit Lack sichem Lock with lacquer
Bandgeschwindigkeit · Tape speed
Meßkassette 1 Test cassette 1	3150 Hz	R 33 Ω an OUTPUT PHONES and GND R 33 Ω to OUTPUT PHONES and GND TADE: FE	Frequenzzähler an Frequency counter to R 33 Ohm	VR 401	3150 Hz, -0,5%

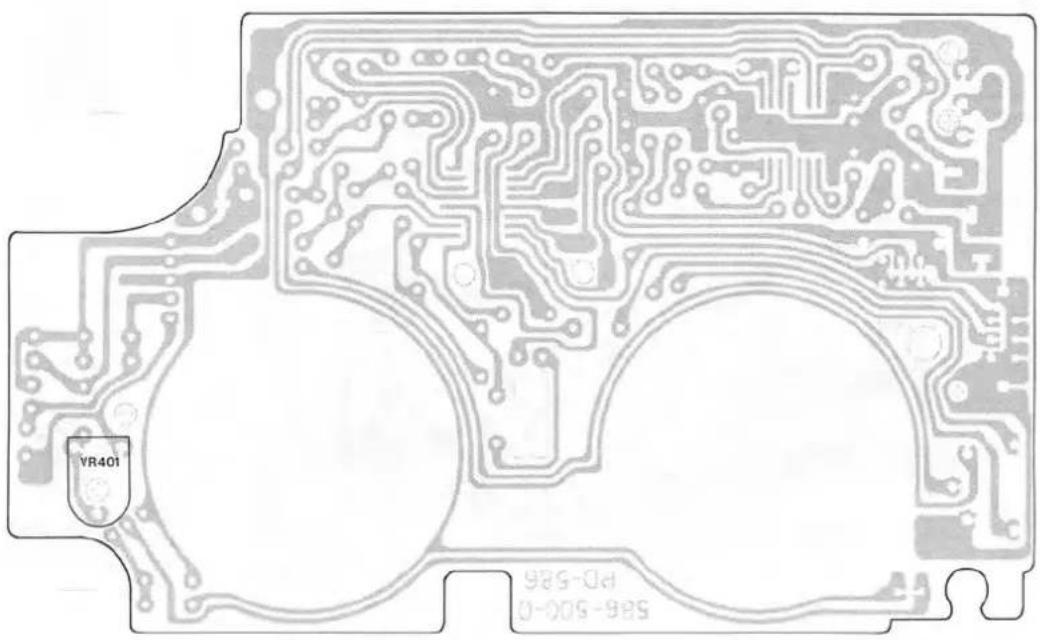

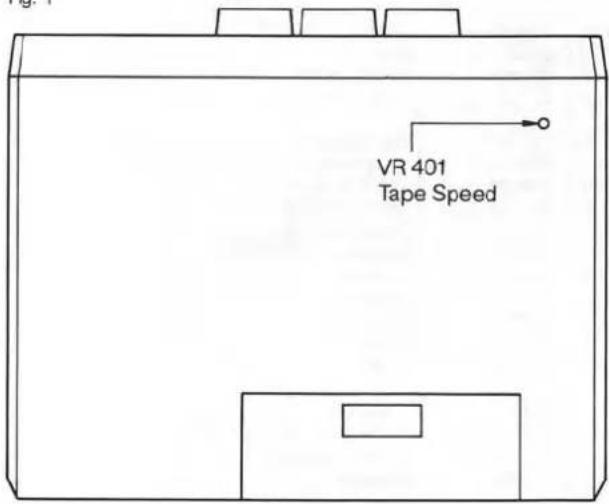

Fig. 1

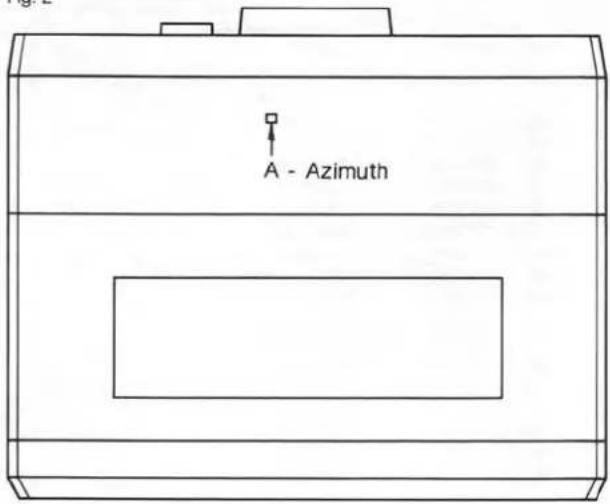

Fig. 2

Service-Anleitung PCP 2

Service-Manual

Instructions de Service

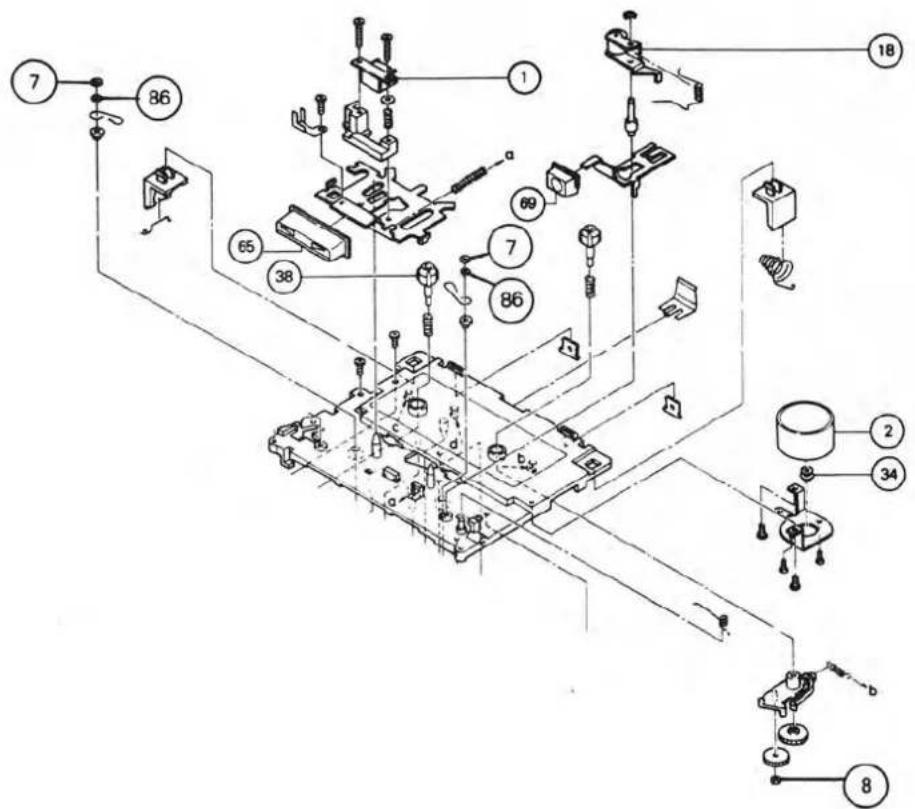

Pos.	Art-Nr.	Bezeichnung
7	279 794	Scheibe
8	279 796	Scheibe
86	279 795	Scheibe
IC 301	277 817	IC TA 7739
IC 302	277 815	IC TA 7688
IC 401	277 816	IC LA 5522
	278 301	Schraubensatz PCP 2
