Produkttyp	Multifunktionales Leistungsmessgerät mit Netzanalyse
Modell	Sineax A230 (144 x 144 x 46 mm)
Gewicht	ca. 0,5 kg
Hilfsenergie	100–230 V AC/DC ±15 % oder 24–60 V AC/DC ±15 %
Leistungsaufnahme	3 VA (ohne Erweiterungsmodul)
Messeingänge	Spannung L-L: 500 V, L-N: 290 V; Strom: 5 A oder 1 A
Nennfrequenz	50 / 60 Hz
Anzeige	3 große 7-Segment-LEDs, 4-stellig mit Vorzeichen, 8-stellig für Energie
Funktionen	4-Quadranten-Messung, Oberschwingungsanalyse (2.–15.), THD, Energiezähler, Intervall-Mittelwerte, Grenzwertmelder
Genauigkeit	Strom/Spannung: ±0,2 %, Leistung: ±0,5 %, Energie: ±0,5 %
Digitalausgänge	2 optokoppler-getrennte Ausgänge (Impuls oder Alarm)
Betriebstemperatur	−10 °C bis +55 °C
Lagertemperatur	−25 °C bis +70 °C
Schutzklasse	II (doppelte Isolierung)
Messkategorie	CAT III (300 V)
Wartung	Wartungsfrei
Reinigung	Gehäuse mit trockenem Tuch reinigen, keine Lösungsmittel
Reparatur	Nur durch Camille Bauer autorisierte Servicestelle
Zubehör	Erweiterungsmodule (EMMOD 201/203), PC-Software A200plus

Häufig gestellte Fragen - Sineax A230 Camille Bauer

Wie schließe ich das Sineax A230 an ein Drehstromnetz an?

Je nach Netzform (z.B. Vierleiter ungleich belastet) müssen die Klemmen L1, L2, L3, N sowie die Stromeingänge gemäß Klemmenbelegung in der Anleitung verdrahtet werden. Beachten Sie die maximalen Eingangsspannungen (L-L: 500 V) und verwenden Sie geeignete Stromwandler.

Wie programmiere ich die Anschlussart?

Drücken Sie lange die Taste P (ca. 2 s), um ins Menü zu gelangen. Wählen Sie mit der Taste ▼ den Menüpunkt 'Anschlussart' (z.B. 4L ungleich belastet). Mit P starten Sie die Bearbeitung, wählen mit ▲/▼ die gewünschte Konfiguration und bestätigen mit kurzem Druck auf P.

Kann ich die Energiewerte zurücksetzen?

Ja, durch gleichzeitiges langes Drücken der Tasten ▲ und ▼ (Clear-Funktion) werden die Min/Max-Werte und die Energiezähler zurückgesetzt. Hinweis: Wenn der Jumper auf der Rückseite auf LOCK steht, ist das Rücksetzen der Energiezähler gesperrt.

Was bedeutet die Anzeige 'oL'?

oL steht für Overload (Überbereich). Dies erscheint, wenn der Messwert den maximal zulässigen Wert überschreitet. Überprüfen Sie die Eingangssignale und ggf. die Wandlerfaktoren.

Wie stelle ich den Display-Modus um?

Durch gleichzeitiges langes Drücken der Tasten P und ▲ (Display) schalten Sie zwischen Full-, Loop- und User-Modus um. Falls die Umschaltung nicht funktioniert, prüfen Sie die Verriegelung im Menü (Mode-Lock 17).

Welche Normen erfüllt das Gerät?

Das Sineax A230 ist CE-gekennzeichnet und erfüllt die Niederspannungsrichtlinie (2006/95/EG) nach EN 61010-1 sowie die EMV-Richtlinie (2004/108/EG) nach EN 61000-6-2 und EN 61000-6-4.

Kann ich das Gerät über einen PC programmieren?

Ja, mit dem optionalen Erweiterungsmodul EMMOD 201/203 und der PC-Software A200plus können alle Einstellungen bequem vom Computer aus vorgenommen und gespeichert werden.

Was bedeuten die Symbole 'ind' und 'cap' in der Anzeige?

ind steht für induktive Blindleistung (z.B. Motoren), cap für kapazitive Blindleistung (z.B. Kondensatoren). Bei Energiezählern wird zwischen Bezug (inc) und Abgabe (out) unterschieden.

Wie stelle ich die Helligkeit des Displays ein?

Halten Sie die Taste ▲ gedrückt, um die Helligkeit zu erhöhen, oder ▼, um sie zu verringern. Es stehen 13 Stufen zur Verfügung.

Was tun bei Hilfsenergieausfall?

Bei einem Ausfall der Hilfsenergie bleiben alle programmierten Werte erhalten. Nach Wiederkehr der Spannung wird der zuletzt gewählte Modus wieder angezeigt. Das Gerät benötigt keine Batteriepufferung.

BEDIENUNGSANLEITUNG Sineax A230 Camille Bauer

Geräte dürfen nur fachgerecht entsorgt werden!

Sicherheitshinweise

Die Installation und Inbetriebnahme darf nur durch geschultes Personal erfolgen.

Überprüfen Sie vor der Inbetriebnahme, dass:

• die maximalen Werte aller Anschlüsse nicht überschritten werden, siehe Kapitel «Technische Daten»
• die Anschlussleitungen nicht beschädigt und bei der Verdrahtung spannungsfrei sind
• Energierichtung und Phasenfolge stimmen.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht mehr möglich ist. Dabei sind alle Anschlüsse abzuschalten. Das Gerät ist an unser Werk bzw. an eine durch uns autorisierte Servicestelle zu schicken.

Ein Öffnen des Gehäuses bzw. ein Eingriff in das Gerät ist verboten. Das Gerät hat keinen eigenen Netzschalter. Achten Sie darauf, dass beim Einbau ein gekennzeichneter Schalter in der Installation vorhanden ist und dieser vom Benutzer leicht erreicht werden kann.

Bei einem Eingriff in das Gerät erlischt der Garantieanspruch.

Inhaltsverzeichnis

Seite

Kurzbeschreibung 2

Technische Daten 2

Inbetriebnahme 3

Elektrische Anschlüsse 3

Messwertanzeige 5

Bedienung 9

Anzeigefenster 10

Programmierung 13

Programmierdiagramm 20

Masszeichnung 22

Kurzbeschreibung

Einbaugerät A230 im Format 144 x 144 x 46 mm bzw. A230s im Format 96 x 96 x 46 mm. Vierquadranten-Messung zur Netz- und Verbrauchsanalyse in ein- und mehrphasigen Wechselstrom netzen. Drei grosse LED-Anzeigen mit vier Stellen plus Vorzeichen. Die Wandlerdaten werden zur direkten Anzeige und Weiterverarbeitung miteinbezogen. Programmierbare Displayeinstellung für anwenderspezifi sche Visualisierungen, integrierte Energiezähler, Pulsgeber zähler und Grenzwertmelder. Umfangreiche Mittelwert- und Extremwert-Funktionen. Oberwellenanalyse und THD-Messung. Ermittlung von Neutralleiterstrom. Unsymmetriefaktor und Nullpunkt-Verlagerungs spannung. Zwei Schaltausgänge zur Ansteuerung von Impulszählern bzw. für die Alarmierung bei Grenzwertverletzungen.

Technische Daten

(detaillierte Angaben siehe Datenblatt, downloadbar unter www.camillebauer.com)

Messeingänge

Nennfrequenz: 50, 60 Hz

Eingangsnennspannung: Leiter - Leiter: 500 V

Leiter - N: 290 V

Eingangsnennstrom: 5 A oder 1 A

Zulässige dauernd überhöhte Eingangsgrössen

10 A bei 346 V im Einphasennetz

10 A bei 600 V im Drehstromnetz

Zulässige kurzzeitig überhöhte Eingangsgrössen

ÜberhöhteEingangs-grösse	Anzahl der Über-höhungen	Dauer der Über-höhungen	Zeitraum zwischen2 aufeinander-folgendenÜberhöhungen
577 V LN 10 1 s 10 s
100 A 10 1 s 100 s
100 A 5 3 s 5 min

Messbereiche

U, I, S:	≤ 120% vom Nennwert
P, Q:	≤ ± 120% vom Nennwert
F:	45 bis 65 Hz
cosφ:	± 1

Anzeige

Die Anzeige erfolgt 4-stellig und rechtsbündig. Energiewerte werden 8-stellig angezeigt.

Nullpunktunterdrückung

PF bzw. cosφ: wenn Sx < 0,2% Snenn	Anzeige ---,
Ströme: wenn lx < 0,1% Inenn	Anzeige 0,
unb. U: wenn ∅ U < 5% Unenn	Anzeige 0,

Impuls-/Grenzwertausgänge

Die beiden digitalen Ausgänge arbeiten je nach eingestellter Funktion entweder als Impulsausgang für Wirk- bzw. Blindenergie oder als Grenzwertmelder.

Die Ausgänge sind passiv und von allen anderen Kreisen durch Optokoppler galvanisch getrennt. Sie sind für die Ansteuerung von Tarifgeräten (S0-Norm DIN 43 864), oder von 24 V-Relais geeignet.

Uext	≤ 40 V DC (OFF: Leckstrom ≤ 0,1 mA)
IL	≤ 150 mA (ON: Klemmenspannung ≤ 1,2 V)

Grenzwertausgänge

Die Messgrössen können frei zugeordnet werden.

Impulsausgänge

Es können Wirk- und Blindenergie-Impulse zur Ansteuerung von elektronischen und elektromechanischen Zählern erzeugt werden.

Hilfsenergie →○

DC-, AC-Netzteil 50 bis 400 Hz

100 bis 230 V AC/DC ±15% oder 24 bis 60 V AC/DC ±15%

(UL) 85 bis 125 V DC

Leistungsaufnahme: 3 VA (ohne Erweiterungsmodul)

Zum Abschalten der Hilfsenergie ist in der Nähe des Gerätes eine gekennzeichnete, leicht erreichbare Schaltvorrichtung mit Strombegrenzung vorzusehen. Die Absicherung sollte 10 A oder weniger betragen und an die vorhandene Spannung und den Fehlerstrom angepasst sein.

Referenzbedingungen

nach IEC 688 bzw. EN 60 688

Sinus 50 - 60 Hz, 15 - 30°, Anwendungsgruppe II

Messgenauigkeit (bezogen auf Nennwert)

Strom, Spannung ± 0,2%
Leistung	± 0,5%
Powerfaktor	± 0,5%
Energie	± 0,5%
Frequenz	± 0,02 Hz (absolut)

Umgebungsbedingungen

Betriebstemperatur:	-10 bis +55 °C
Lagertemperatur:	-25 bis +70 °C
Relative Feuchtigkeit:	≤ 75%
Betriebshöhe:	2000 m max.
Nur in Innenräumen zu verwenden

Sicherheit

Schutzklasse:	II (Spannungseingänge mit Schutz-impedanz)
Messkategorie:	III
Verschmutzungsgrad:	2
Bemessungsspannung:	300 V
Prüfspannungen:	Zwischen Stromeingängen, Hilfsenergie, Digitalausgängen, Klemmen des aufgesetzten Steck-moduls: 3700 V / 50 Hz / 1 Min.An Spannungseingängen:
4,25 kV 1,2/50 μs
Modulanschluss:	Die rückseitige Stiftleiste ist via Schutzimpedanz mit den Spannungseingängen verbunden. Es dürfen nur die zulässigen Module aufgesteckt werden!
Berührungsschutz:	IP 20

Inbetriebnahme

Das Leistungsmessgerät kann durch Einschalten der Hilfsenergie in Betrieb genommen werden. Es erscheinen nacheinander folgende Anzeigen:

1. Segmenttests: Alle Segmente der Anzeige und alle LED's leuchten für 2 s.
2. Softwareversion: z.B. A 230 1.04
3. Die 3 Strangspannungen bei der Erstinbetriebnahme.

Hilfsenergieausfall

Bei einem Hilfsenergieausfall bleiben alle programmierten Werte erhalten.

Nach dem Wiederanlegen der Hilfsenergie wird der zuletzt gewählte Modus angezeigt.

Wartungshinweis

Das Leistungsmessgerät ist wartungsfrei.

Elektrische Anschlüsse

	SicherheitsabschaltungDie Hauptstromversorgung zum Gerät muss einer nachgeschalteten Vorrichtung zur Strombegrenzung nachgeschaltet sein. Die elektrische Sicherung sollte 20 Ampere oder weniger betragen und für vorhandene Spannung und Fehlerstrom zulässig sein; verwenden Sie vorzugsweise 5-Ampere-Sicherungen.
	WARNUNGDie Hauptstromversorgung zum Gerät muss einer nachgeschalteten Vorrichtung zur Strombegrenzung nachgeschaltet sein. Die elektrische Sicherung sollte 20 Ampere oder weniger betragen und für vorhandene Spannung und Fehlerstrom zulässig sein; verwenden Sie vorzugsweise 5-Ampere-Sicherungen.
	Es sind die landesüblichen Vorschriften (z.B. in Deutschland VDE 0100 „Bedingungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V“ bei der Installation und Auswahl des Materials der elektrischen Leitungen zu befolgen!
	Bei Verwendung externer Spannungs- und Stromwandler beachten Sie die Hersteller-Informationen für den Anschluss zur Spannungs- und Strom-Überwachung.

Abgebildet ist der SINEAX A 230s. Die Anschlüsse sind jedoch beim SINEAX A 230 identisch.

Grenzwertausgänge

Symbol	Bedeutung
	Geräte dürfen nur fachgerecht entsorgt werden
	Doppelte Isolierung, Gerät der Schutzklasse 2
	CE-Konformitätszeichen. Das Gerät erfüllt die Bedingungen der zutreffenden EG-Richtlinien.
S LISTED	Produkte mit dieser Kennzeichnung stimmen sowohl mit den kanadischen (CSA) als auch mit den amerikanischen Vorschriften (UL) überein
	Achtung! Allgemeine Gefahrenstelle. Betriebsanleitung beachten.
	Allgemeines Symbol: Eingang
	Allgemeines Symbol: Ausgang
-	Allgemeines Symbol: Hilfsenergie-Versorgung
CAT III	Messkategorie CAT III für Strom- und Spannungs-eingänge

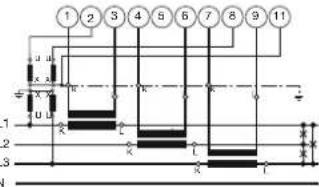

Netzformen/Anwendung	Klemmenbelegung
Einphasen-Wechselstrom-netz	L N
Dreileiter-Drehstromnetz gleichbelastet I: L1	L L C84A]L L -Bei Strommessung über L2 bzw. L3,Spannungsanschluss nach folgender Tabelle vornehmen:
	Strom-wandler	Klemmen		2	5	8
	L2	1	3	L2	L3	L1
	L3	1	3	L3	L1	L2

Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:

Strom-wandler	Klemmen		2	5	8
L2	1	3	L2	L3	L1
L3	1	3	L3	L1	L2

Netzformen/Anwendung	Klemmenbelegung
Vierleiter-Drehstromnetz gleichbelastet I: L14L68
	Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:
	Stromwandler	Klemmen		2	11
	L2	1	3	L2	N
	L3	1	3	L3	N
Dreileiter-Drehstromnetz ungleich-belastet3L08
	3 einpolig isolierte Spannungswandler im Hochspannungsnetz
Dreileiter-Drehstromnetz ungleich-belastet Aron-Schaltung3L0A

Bei Strommessung über L2 bzw. L3, Spannungsanschluss nach folgender Tabelle vornehmen:

Stromwandler	Klemmen		2	11
L2	1	3	L2	N
L3	1	3	L3	N

Netzformen/Anwendung	Klemmenbelegung
Vierleiter-Drehstromnetzungleich-belastet4L08	3 einpolig isolierte Spannungswandlerim Hochspannungsnetz
Vierleiter-Drehstromnetzungleich-belastet,Open-Y-Schaltung4L0.0	Niederspannungsnetz2 einpolig isolierte Spannungswandlerim Hochspannungsnetz

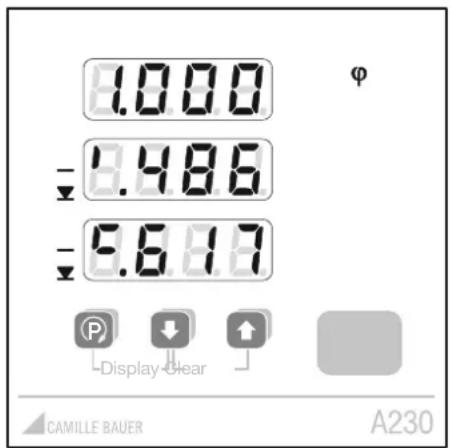

Messwertanzeige

Abkürzungen und Symbole

oL	Overload, Überbereichsanzeige	ind	induktiv
U.nE	Nullpunkt-Verlagerungsspannung (U neutral-earth)	CAP	kapazitiv
unb.U	Spannungs-Unsymmetriefaktor (unbalance U)	.H	Energie Hochtarif
in	Neutralleiterstrom	.L	Energie Niedertarif
SYSt.	Netzleistung	thd.U	THD-U
x.xx i φ	Powerfaktor Bezug induktiv	thd.i	THD-I
x.xx c φ	Powerfaktor Bezug kapazitiv	trnd	Intervall-Leistung: Trend
-x.xx i φ	Powerfaktor Abgabe induktiv	t-0...t-4	Intervall-Leistung: letztes bis fünftletztes Intervall
-x.xx c φ	Powerfaktor Abgabe kapazitiv
inc	Bezug	H2.U...H15.U	2. - 15. Harmonische Oberschwingung U
out	Abgabe	H2.i...H15.i	2. - 15. Harmonische Oberschwingung I

Verfügbare Messdaten (bei Anschlussart 4L-ungleich belastet)	LED-Gruppe links (o m u)	Beispiel 7-Segm.-Anzeige oben	Beispiel 7-Segm.-Anzeige mitte	Beispiel 7-Segm.-Anzeige unten	LED-Gruppe rechts	LED-Gruppe unten
Phasenspannungen: U1, U2, U3		230.2	231.1	229.9	V	L1 L2 L3
Maximalwerte: U1-max, U2-max, U3-max		235.1	236.4	231.2	V	L1 L2 L3
Minimalwerte: U1-min, U2-min, U3-min		227.8	226.6	225.7	V	L1 L2 L3
Dreieckspannungen: U12, U23, U31		400.0	402.5	398.4	V
Maximalwerte: U12-max, U23-max, U31-max		405.2	406.4	403.3	V
Minimalwerte: U12-min, U23-min, U31-min		395.5	397.4	396.8	V
Nullpunkt-Verlagerungsspannung: UNE und UNE-max		U.nE	2.3	8.6	V
Spannungs-Unsymmetriefaktor (unbalance U)		unb.U	1.4	6.2	%
Phasenströme: I1,I2, I3		11.54	10.98	10.23	A	L1 L2 L3
Maximalwerte: I1-max, I2-max, I3-max		12.65	11.86	11.07	A	L1 L2 L3
Mittelwerte: I1avg, I2avg, I3avg (Bimetall-15Minuten)		7.23	6.86	6.46	A	L1 L2 L3
Max. Mittelwerte: I1avg-max, I2avg-max, I3avg-max (Schleppzeiger-15 Minuten)		7.98	7.48	6.98	A	L1 L2 L3
Neutralleiterstrom: IN und IN-max		in	1.13	2.75	A
Wirkleistungen: P1, P2, P3	a)	2240	2032	1491	W	L1 L2 L3
Maximalwerte: P1-max, P2-max, P3-max	a)	2554	2825	2482	W	L1 L2 L3
Verfügbare Messdaten (bei Anschlussart 4L-ungleich belastet)	LED-Gruppe links (o m u) oben mitte unten	Beispiel 7-Segm.-Anzeige	Beispiel 7-Segm.-Anzeige	Beispiel 7-Segm.-Anzeige	LED-Gruppe rechts	LED-Gruppe unten
Wirkleistung Netz: P und P-max	a)	SYSt.	5.76 7.86		kW
Blindleistungen: Q1, Q2, Q3 b)		1078	393 721		VAr L1 L2 L3
Maximalwerte: Q1-max, Q2-max, Q3-max	b)	1704	561 1027		VAr L1 L2 L3
Blindleistung Netz: Q und Q-max	b)	SYSt.	2.19 3.29		kVAr
Scheinleistungen: S1, S2, S3		2281	2157 2089		VA L1 L2 L3
Maximalwerte: S1-max, S2-max, S3-max	c)	3066	2874	2682	VA L1 L2 L3
Scheinleistung Netz: S und S-max	c)	SYSt.	6.64	8.11	kVA
Powerfaktoren: PF1, PF2, PF3	a)	0.82c	0.97c	0.92c	φ	L1 L2 L3
PF-Netz, PF-min-induktiv-Bezug, PF-min-kapazitiv-Bezug	a)	0.90c	---i	0.72c	φ
PF-Netz, PF-min-induktiv-Abgabe, PF-min-kapazitiv-Abgabe	a)	0.90c	---i	---c	φ
Frequenz: F-max, F-aktuell, F-min	c)	50.14	50.03	49.78	Hz
Wirkenergie Bezug EP Hochtarif		4589	2356	inc.H	kWh Σ
Wirkenergie Bezug EP Niedertarif c)		1234	5678	inc.L	kWh Σ
Wirkenergie Abgabe EP Hochtarif		4589	2356	out.H	kWh Σ
Wirkenergie Abgabe EP Niedertarif c)		1234	5678	out.L	kWh Σ
Blindenergie induktiv EQ Hochtarif d)		9876	5432	ind.H	kVarh Σ
Blindenergie induktiv EQ Niedertarif c) d)		1234	9876	ind.L	kVarh Σ
Blindenergie kapazitiv EQ Hochtarif d)		76	5432	CAP.H	kVarh Σ
Blindenergie kapazitiv EQ Niedertarif c) d)		234	9876	CAP.L	kVarh Σ
Blindenergie Bezug EQ Hochtarif e)		9876	5432	inc.H	kVarh Σ
Blindenergie Bezug EQ Niedertarif c) e)		1234	9876	inc.L	kVarh Σ
Blindenergie Abgabe EQ Hochtarif e)		76	5432	out.H	kVarh Σ
Blindenergie Abgabe EQ Niedertarif c) e)		234	9876	out.L	kVarh Σ
P-Netz, Q-Netz, S-Netz		5.76	2.19	6.64	kW kVAr kVA
Durchschnitt U1-U2-U3, Durchschnitt I1-I2-I3, P-Netz		230.4	10.92	5.76	V∅ A∅ kW
PF-Netz, P-Netz, Q-Netz		0.90c	5.76	2.19	φ kW kVAr
P-Netz, S-Netz, Frequenz		5.76	6.64	50.03	kW kVA Hz
P1, Q1, S1		2240	1078	2485	W VAr VA	L1
P2, Q2, S2		2032	393	2070	W VAr VA	L2
P3, Q3, S3		1491	721 2089		W VAr VA	L3
U1, I1, P1		230.2	11.54	2240	V A W	L1
U2, I2, P2		231.1	10.98	2032	V A W	L2
U3, I3, P3		229.9	10.23	1491	V A W	L3
THD-U1, THD-U1-max	c)	thd.U	2.5	8.0	%	L1
THD-U2, THD-U2-max	c)	thd.U	2.6	8.3	%	L2
THD-U3, THD-U3-max	c)	thd.U	2.4	3.9	%	L3
THD-I1, THD-I1-max	c)	thd.I	2.4	10.8	%	L1
THD-I2, THD-I2-max	c)	thd.I	2.5	9.5	%	L2
THD-I3, THD-I3-max	c)	thd.I	2.4	4.6	%	L3
Intervall-Wirkleistung: Trend-Bezug		P.inc	5.23	trnd	kW Σ	↙
Intervall-Wirkleistung: Maximum-Bezug Minimum-Bezug	c)	P.inc	6.02	1.56	kW Σ	↙
Intervall-Wirkleistung: letztes Intervall (t-0) Bezug bis fünftletztes Intervall (t-4) Bezug		P.inc	3.91	t-0bis t-4	kW Σ	↙
		P.inc	5.52		kW Σ	↙
Intervall-Wirkleistung: Trend-Abgabe		P.out	0.00	trnd	kW Σ	↙
Intervall-Wirkleistung: Maximum-Abgabe Minimum-Abgabe	c)	P.out	0.00	0.00	kW Σ	↙
Intervall-Wirkleistung: letztes Intervall (t-0) Abgabe bis fünftletztes Intervall (t-4) Abgabe		P.out	0.00	t-0bis t-4	kW Σ	↙
		P.out	0.00		kW Σ	↙

Fortsetzung siehe nächste Seite!

Verfügbare Messdaten (bei Anschlussart 4L-ungleich belastet)	LED-Gruppe links (o m u) oben mitte unten		Beispiel 7-Segm.-Anzeige	Beispiel 7-Segm.-Anzeige	Beispiel 7-Segm.-Anzeige	LED-Gruppe rechts	LED-Gruppe unten
Intervall-Blindleistung: Trend-induktiv d)		0.ind	0.00 trnd			kVAr Σ
Intervall-Blindleistung: Maximum-induktiv d)Minimum-induktiv		0.ind	0.00 0.00			kVAr Σ
Intervall-Blindleistung: letztes Intervall (t-0) induktiv d)bisfünftletztes Intervall (t-4) induktiv		0.ind	0.00	t-0bis	kVAr Σ
		0.ind	0.00	t-4	kVAr Σ
Intervall-Blindleistung: Trend-kapazitiv d)		0.cap	2.17	trnd		kVAr Σ
Intervall-Blindleistung: Maximum-kap.,Minimum-kap. d)		0.cap	2.53	0.78		kVAr Σ
Intervall-Blindleistung: letztes Intervall (t-0) kapazitiv d)bisfünftletztes Intervall (t-4) kap.		0.cap	1.41	t-0bis	kVAr Σ
		0.cap	1.14	t-4	kVAr Σ
Intervall-Blindleistung: Trend-Bezug e)		0.inc	2.17	trnd		kVAr Σ
Intervall-Blindleistung: Maximum-Bezug e)Minimum-Bezug		0.inc	2.53	0.78		kVAr Σ
Intervall-Blindleistung: letztes Intervall (t-0) Bezug e)bisfünftletztes Intervall (t-4) Bezug		0.inc	1.41	t-0bis	kVAr Σ
		0.inc	1.14	t-4	kVAr Σ
Intervall-Blindleistung: Trend-Abgabe e)		0.out	0.00 trnd			kVAr Σ
Intervall-Blindleistung: Maximum-Abgabe e)Minimum-Abgabe		0.out	0.00 0.00			kVAr Σ
Intervall-Blindleistung: letztes Intervall (t-0) Abgabe e)bisfünftletztes Intervall (t-4) Abgabe		0.out	0.00	t-0bis	kVAr Σ
		0.out	0.00	t-4	kVAr Σ
Intervall-Scheinleistung: Trend		5	5.23	trnd		kVA Σ
Intervall-Scheinleistung: Maximum, Minimum		5	6.02	1.56		kVA Σ
Intervall-Scheinleistung: letztes Intervall (t-0)bisfünftletztes Intervall (t-4)		5	3.91	t-0bis	kVA Σ
		5	5.52	t-4	kVA Σ
2.Harm. Oberschwingung U1: H2-U1, H2-U1-maxbis15.Harm. Oberschwingung U1: H15-U1, H15-U1-max		H2.Ubis	0.1	1.2		%	L1
		H15.U	0.5	1.8		%	L1
2.Harm. Oberschwingung U2: H2-U2, H2-U2-maxbis15.Harm. Oberschwingung U2: H15-U2, H15-U2-max		H2.Ubis	0.1	0.4		%	L2
		H15.U	0.7	2.0		%	L2
2.Harm. Oberschwingung U3: H2-U3, H2-U3-maxbis15.Harm. Oberschwingung U3: H15-U3, H15-U3-max		H2.Ubis	0.2	1.5		%	L2
		H15.U	1.5	2.8		%	L2
2.Harm. Oberschwingung I1: H2-I1, H2-I1-maxbis15.Harm. Oberschwingung I1: H15-I1, H15-I1-max		H2.Ibis	0.4	2.2		%	L1
		H15.I	0.9	4.8		%	L1
2.Harm. Oberschwingung I2: H2-I2, H2-I2-maxbis15.Harm. Oberschwingung I2: H15-I2, H15-I2-max		H2.Ibis	0.3	1.8		%	L2
		H15.I	0.8	5.2		%	L2
2.Harm. Oberschwingung I3: H2-I3, H2-I3-maxbis15.Harm. Oberschwingung I3: H15-I3, H15-I3-max		H2.Ibis	0.5	3.2		%	L2
		H15.I	1.1	5.8		%	L2

a) Bezug: kein Vorzeichen Abgabe: Vorzeichen –
b) Bezug induktiv, Abgabe kapazitiv: kein Vorzeichen Bezug kapazitiv, Abgabe induktiv: Vorzeichen –
c) Tarifumschaltung nur mit Digitaleingang oder Bussteuerung möglich (optionales Erweiterungsmodul)

d) nur aktiv, wenn Q-Definition auf «ind/cap» eingestellt ist (Anzeige-Programmierung 7 : Q.tot)

e) nur aktiv, wenn Q-Definition auf «inc/out» eingestellt ist (Anzeige-Programmierung 7 : Q.tot)

Berechnung der Messgrössen

Die Berechnung der Messgrössen erfolgt nach DIN 40 110, mit Ausnahme der Blindleistung. Der SINEAX A 230/A 230s berechnet diese mit Vorzeichen. Messumformer bzw. Anzeiger können im gleichen Netz u.U. verschiedene Werte für die Blindleistung anzeigen. Der Grund sind die unterschiedlichen Berechnungsarten.

Trendgrössen zeigen den voraussichtlichen Messwert des laufenden Intervalls an.

Beispiel: Powerfaktor 4-Quadranten-Anzeige

PF-L1, PF-L2, PF-L3 aktuell

(Matrixtabelle 4L-ungleich belastet: Feld a-6)

Aktuelle Powerfaktoren pro Phase:

oben: PF L1 = Bezug / kapazitiv / 0.352

Mitte: PF L2 = Abgabe / induktiv / 0.875

unten: PF L3 = nicht messbar

(---: Scheinleistung < 1% der Eingangs-Nennleistung

→ PF nicht messbar)

PF-Netz-aktuell und PF-min-Bezug

(Matrixtabelle 4L-ungleich belastet: Feld b-6)

oben: PF Netz aktuell = Abgabe / kapazitiv / 0.153

(---: Scheinleistung < 1% der Eingangs-Nennleistung

→ PF nicht messbar)

Mitte: PF Minimum Bezug induktiv = kein Messwert unten: PF Minimum Bezug kapazitiv = 0.352

(Minimum: kleinster Wert von PF1, PF2 oder PF3)

(---: kein Messwert im betreffenden Quadranten)

PF-Netz-aktuell und PF-min-Abgabe

(Matrixtabelle 4L-ungleich belastet: Feld c-6)

oben: PF Netz aktuell = Bezug / — / 1.000

(---: Scheinleistung < 1% der Eingangs-Nennleistung

→ PF nicht messbar)

Mitte: PF Minimum Abgabe induktiv = 0.486

unten: PF Minimum Abgabe kapazitiv = 0.617

(Minimum: kleinster Wert von PF1, PF2 oder PF3)

(---: kein Messwert im betreffenden Quadranten)

Display-Modi

Alle Display-Inhalte gemäss Matrixtabelle können angezeigt werden (Werkseinstellung).

Nur vorprogrammierte Display-Inhalte werden angezeigt. Die Vorprogrammierung ab Werk ist in den Matrixtabellen grau hinterlegt.

Automatisch wechselnde Anzeige von Display-Inhalten. Anzeigeintervall und gewünschte Display-Inhalte sind vorprogrammierbar.

Die Vorprogrammierung ab Werk sind die eingerahmten Display-Inhalte der Matrixtabellen. Das Anzeigeintervall ist werkseitig auf 4 Sekunden eingestellt.

Vorzugs-Display

Es wird diejenige Anzeige vordefiniert, welche nach einer bestimmten Zeit ohne Benutzereingriff automatisch wieder angezeigt werden soll. So ist das normale Erscheinungsbild des Gerätes immer gleich. Es stehen 2 verschiedene Möglichkeiten für die Defi nition einer Vorzugsanzeige zur Verfügung.

Vorzugs-Display im Loop-Modus

Im Loop-Modus wird das Display ausgewählt, welches normalerweise immer angezeigt werden soll. Zusätzlich kann jeder andere Display-Inhalt wie im Full-Mode angewählt werden. Nach Ablauf der einstellbaren Rückstellzeit (2 - 32 s) kehrt die Anzeige automatisch zum Vorzugs-Display zurück.

Programmierung

Der Loop-Modus wird mittels Mode-Lock 17 verriegelt. Mit der Anzeigeintervall-Programmierung 18 wird die Rückstellzeit eingestellt. In der Anzeige-Programmierung (Menu Disp) unter Nr. 20 das gewünschte Fenster auf «on» setzen. Alle anderen Anzeigeelemente auf «off» setzen.

Vorzugs-Display im User-Modus

Es ist immer der User-Modus aktiv. Aus den anzeigbaren Anzeigen kann ein Vorzugs-Display gewählt werden, welches nach einer vordefi nierten Zeit ohne Interaktion automatisch wieder angezeigt wird. Alle anderen Display-Inhalte können über die Tasten normal angewählt werden. Die Verzögerungszeit bis zur Anzeige des Vorzugs-Displays beträgt 4 min. bei Version 4.00 bzw. 10 min. ab Version 4.01 des Grundgerätes.

Programmierung

Der User-Modus wird mittels Mode-Lock 17 verriegelt. Mit den Tasten wird das Display angewählt, welches als Vorzugsanzeige dienen soll und durch gleichzeitiges Drücken der Tasten P und ↑ gesetzt. Mit demselben Vorgang kann die Vorzugsanzeige auch wieder ausgeschaltet werden. Die im User-Modus anzeigbaren Displays können im Menü «Menu Disp» unter Nr. 21 auf «on» gesetzt werden. Alle anderen Anzeigeelemente auf «off» setzen.

Anzeigedauer

Bei stark schwankenden Messwerten kann die Ablesung schwierig werden. Die Schreibintervalle können daher unter Menü «Anzeigeeinstellungen» verlängert werden.

Bedienung

Display-Modus wechseln

Durch gleichzeitiges langes Drücken der Tasten 📄 und 📋 is-play) ändert sich der Displaymodus und verbleibt beim Loslassen der Tasten im zuletzt angezeigen Modus (Werkseinstellung: FULL). Falls sich der Modus nicht wechseln lässt, ist die Verriegelung eingeschaltet.

Verriegelung In der Anzeige-Programmierung (Menu Disp) kann mittels Mode-Lock 17 das Wechseln der Display-Modi gesperrt werden.

Navigieren

X-Rehselem Drücken der Taste wechselt der (a, b, c, ...) Anzeigeinhalt gemäss Vorprogrammierung und Matrixtabelle nach rechts auf das nächste Fenster (Endlosschleife).

YBAichem Drücken der Taste

(1, 2, 3, ...) der Anzeigeinhalt gemäss Matrixtabelle und Vorprogrammierung nach oben bis zum oberen, bzw. nach unten bis zum unteren Ende der Tabelle.

oder wechselt

Helligkeit (13 Stufen)

heller Taste ↑ lange drücken.

dunkler Taste ↓ lange drücken.

Extremwerte und Zählerstände löschen

Gleichzeitiges, langes Drücken der Tasten ↑ und ↓ (Clear) löscht die min- bzw. max-Werte der angezeigten und verwandten Grössen. Die Energiezähler werden auf die gleiche Art zurückgestellt.

Verriegelung Die Rückstellfunktion für die Energiezähler kann gesperrt werden, indem der Jumper auf der Geräterückseite in Position LOCK gebracht wird.

Matrixtabelle 4L-ungleich belastet

Q-Messgrössen mit kursiver Schrift: Abhängig von der Q-Definition 7 werden entweder die Werte für Bezug-Abgabe oder die für induktiv-kapazitiv angezeigt.

a

b

c

d

e

f

g

h

1

U1U2U3

U1U2U3

U1U2U3

U12U23U31

U12U23U31

U12U23U31

UNEUNE

unb. Unb. U

2

I2I3

I1I2I3

I1avgI2avgI3avg

I1avgI2avgI3avg

ININ

IN

IN

IN

3

P1P2P3

P1P2P3

P

IN

IN

IN

IN

IN

4

Q1Q2Q3

Q1Q2Q3

Q

IN

IN

IN

IN

IN

5

S1S2S3

S1S2S3

S

IN

IN

IN

IN

IN

6

PF1PF2PF3

PFPFac-indPFac-cap

PFPFout-indPFout-cap

7

FFF

PF

PF

IN

IN

IN

IN

IN

8

EP_inc HT

EP_inc LT

EP_out HT

EP_out LT

9

EQ inc/ind HT

EQ inc/ind LT

EQ out/cap HT

EQ out/cap LT

10

Q

U∅I∅P

PF

P

IN

IN

IN

IN

S

IN

IN

IN

IN

11

P1Q1S1

P2Q2S2

P3Q3S2

U1I1P1

U2I2P2

U3I3P3

12

thd.U1thd.U1

thd.U2thd.U2

thd.U3thd.U3

13

thd.I1thd.I1

thd.I2thd.I2

thd.I3thd.I3

14

P.inc-int-Trend

P.inc-int-P.inc-int-

P.inc-int t-0 P.inc-int t-1 P.inc-int t-2 P

inc-int t-3 P.inc-int t-4

15

P.out-int-Trend

P.out-int-P.out-int-

P.out-int t-0 P.out-int t-1 P.out-int t-2 P

out-int t-3 P.out-int t-4

16

Q.inc/ind-int-Trend

Q.inc/ind-int-Q.inc/ind-int-

Q.inc/ind-int t-0

Q.inc/ind-int t-1

Q.inc/ind-int t-2

Q.inc/ind-int t-3

Q.inc/ind-int t-4

17

Q.out/cap-int-Trend

Q.out/cap-int-Q.out/cap-int-

Q.out/cap-int t-0

Q.out/cap-int t-1

Q.out/cap-int t-2

Q.out/cap-int t-3

Q.out/cap-int t-4

18

S.int-Trend

S.int-S.int-

S.int t-0 S.int t-1 S

int t-2 S.int t-3 S.int t-4

a

b

c

d

e

f

g

h

19

H2.U1H2U1H3U1

H4.U1H4U1H4U1

H5.U1H5U1H5U1

H6.U1H6U1H6U1

H7.U1H7U1H7U1

H8.U1H8U1H8U1

H9.U1H9U1H9U1

H10.U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10U1H10

20

H2.U2H2U2

H4.U2H4U2H4U2

H5.U2H5U2H5U2

H6.U2H6U2H6U2

H7.U2H7U2H7U2

H8.U2H8U2H8U2

H9.U2H9U2H9U2

H10.U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10

21

H2.U3H2U3

H4.U3H4U3H4U3

H5.U3H5U3H5U3

H6.U3H6U3H6U3

H7.U3H7U3H7U3

H8.U3H8U3H8U3

H9.U3H9U3H9U3

H10.U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10

22

H2.U1H2U1

H4.U1H4U1H4U1

H5.U1H5U1H5U1

H6.U1H6U1H6U1

H7.U1H7U1H7U1

H8.U1H8U1H8U1

H9.U1H9U1H9U1

H10.U1H10U1H10U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10 U1H10

23

H2.U2H2U2

H4.U2H4U2H4U2

H5.U2H5U2H5U2

H6.U2H6U2H6U2

H7.U2H7U2H7U2

H8.U2H8U2H8U2

H9.U2H9U2H9U2

H10.U2H10U2H 10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2 H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2H10U2

H2.U2H2U2

H3.U2H3U2

H4.U2H4U2H4U2

H5.U2H5U2H5U2

H6.U2H6U2H6U2

H7.U2H7U2H7U2

H8.U2H8U2H8U2

24

H2.U3H2U3

H4.U3H4U3

H5.U3H5U3

H6.U3H6U3H6U3

H7.U3H7U3H7U3

H8.U3H8U3H8U3

H9.U3H9U3H9U3

H10.U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H 10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3H10U3 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U 2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10U2 H10

H2.U2H2U2

H3.U2H3U2

H4.U2H4U2H4U2

H5.U2H5U2H5U2

H6.U2H6U2H6U2

H7.U2H7U2H7U2

H8.U2H8U2H8U2

H9.U2H9U2H9U2

21

H2.U3H2U3

H4.U3H4U3

H5.U3H5U3

H6.U3H6U3H6U3

H7.U3H7U3H7U3

H8.U3H8U3H8U3

H9.U3H9U3H9U3

H10.U3H10U3H10U3H10U 3 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U 2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U 2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H10 U2 H1O U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2

H2.U2H2U2

H3.U2H3U2

H4.U2H4U2H4U2

H5.U2H5U2H5U2

H6.U2H6U2H6U2

H7.U2H7U2H7U2

H8.U2H8U2H8U2

22

H2.U1H2U1

H4.U1H4U1

H5.U1H5U1

H6.U1H6U1

H7.U1H7U1

H8.U1H8U1

H9.U1H9U1

H10.U1H10U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H

23

H2.U2H2U2

H4.U2H4U2

H5.U2H5U2

H6.U2H6U2

H7.U2H7U2

H8.U2H8U2

H9.U2H9U2

H10.U2H10U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H

24

H2.U3H2U3

H4.U3H4U3

H5.U3H5U3

H6.U3H6U3

H7.U3H7U3

H8.U3H8U3

H9.U3H9U3

H10.U3H10U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H10 U 2 H

Q-Messgrössen mit kursiver Schrift: Abhängig von der Q-Definition 7 werden entweder die Werte für Bezug-Abgabe oder die für induktiv-kapazitiv angezeigt.

a

b

c

d

e

f

1

U12U23U31

U12U23U31

U12U23U31

2

I12I3

I1I2I3

I1avgI2avgI3avg

I1avgI2avgI3avg

3

PP

4

Q

5

S

6

PFPFpc-cap

PFPFout-cap

7

FF

8

EP_inc HT

EP_inc LT

EP_out HT

EP_out LT

9

EQ inc/ind HT

EQ inc/ind LT

EQ out/cap HT

EQ out/cap LT

10

QS

U∅I∅P

PFPQ

PSF

11

thd.U12thd.U12

thd.U23thd.U23

thd.U31thd.U31

12

thd.I1thd.I1

thd.I2thd.I2

thd.I3thd.I3

13

P.inc-int-Trend

P.inc-int-P.inc-int-

P.inc-int t-0

P.inc-int t-1

P.inc-int t-2

P.inc-int t-3

P.inc-int t-4

14

P.out-int-Trend

P.out-int-P.out-int-

P.out-int t-0

P.out-int t-1

P.out-int t-2

P.out-int t-3

P.out-int t-4

15

Q.inc/ind-int-Trend

Q.inc/ind-int-Q.inc/ind-int-

Q.inc/ind-int t-0

Q.inc/ind-int t-1

Q.inc/ind-int t-2

Q.inc/ind-int t-3

Q.inc/ind-int t-4

16

Q.out/cap-int-Trend

Q.out/cap-int-Q.out/cap-int-

Q.out/cap-int t-0

Q.out/cap-int t-1

Q.out/cap-int t-2

Q.out/cap-int t-3

Q.out/cap-int t-4

17

S.int-Trend

S.int-Sint-

S.int t-0

S.int t-1

S.int t-2

S.int t-3

S.int t-4

a

b

c

d

e

f

g

h

i

j

k

l

m

n

18

H2.U12H2▲.U12

H3.U12H3▲.U12

H4.U12H4▲.U12

H5.U12H5▲.U12

H6.U12H6▲.U12

H7.U12H7▲.U12

H8.U12H8▲.U12

H9.U12H9▲.U12

H10.U12H10▲.U12

H11.U12H11▲.U12

H12.U12H12▲.U12

H13.U12H13▲.U12

H14.U12H14▲.U12

H15.U12H15▲.U12

19

H2.U23H2▲.U23

H3.U23H3▲.U23

H4.U23H4▲.U23

H5.U23H5▲.U23

H6.U23H6▲.U23

H7.U23H7▲.U23

H8.U23H8▲.U23

H9.U23H9▲.U23

H10.U23H10▲.U23

H11.U23H11▲.U23

H12.U23H12▲.U23

H13.U23H13▲.U23

H14.U23H14▲.U23

H15.U23H15▲.U23

20

H2.U31H2▲.U31

H3.U31H3▲.U31

H4.U31H4▲.U31

H5.U31H5▲.U31

H6.U31H6▲.U31

H7.U31H7▲.U31

H8.U31H8▲.U31

H9.U31H9▲.U31

H10.U31H10▲.U31

H11.U31H11▲.U31

H12.U31H12▲.U31

H13.U31H13▲.U31

H14.U31H14▲.U31

H15.U31H15▲.U31

21

H2.I1H2▲.I1

H3.I1H3▲.I1

H4.I1H4▲.I1

H5.I1H5▲.I1

H6.I1H6▲.I1

H7.I1H7▲.I1

H8.I1H8▲.I1

H9.I1H9▲.I1

H10.I1H10▲

H11.I1H11▲.I1

H12.I1H12▲.I1

H13.I1H13▲.I1

H14.I1H14▲.I1

H15.I1H15▲.I1

22

H2.I2H2▲.I2

H3.I2H3▲.I2

H4.I2H4▲.I2

H5.I2H5▲.I2

H6.I2H6▲.I2

H7.I2H7▲.I2

H8.I2H8▲.I2

H9.I2H9▲.I2

H10.I2H10▲

H11.I2H11▲.I2

H12.I2H12▲.I2

H13.I2H13▲.I2

H14.I2H14▲.I2

H15.I2H15▲.I2

23

H2.I3H2▲.I3

H3.I3H3▲.I3

H4.I3H4▲.I3

H5.I3H5▲.I3

H6.I3H6▲.I3

H7.I3H7▲.I3

H8.I3H8▲.I3

H9.I3H9▲.I3

H10.I3H10▲

H11.I3H11▲.I3

H12.I3H12▲.I3

H13.I3H13▲.I3

H14.I3H14▲.I3

H15.I3H15▲.I3

Q-Messgrössen mit kursiver Schrift: Abhängig von der Q-Definition 7 werden entweder die Werte für Bezug-Abgabe oder die für induktiv-kapazitiv angezeigt.

Programmierung (Programmierdiagramm Seite 18)

Alle Parameter lassen sich jederzeit anzeigen. Für Veränderungen muss aber der Jumper auf der Rückseite des Gerätes gezogen sein (Stellung nicht auf LOCK).

(1) Von der Anzeige-Ebene durch langes Drücken der Taste P in die Menü-Ebene wechseln.
(2) Durch kurzes Drücken der Taste 📄 den gewünschten Menüpunkt anwählen.
(3) Mit der Taste ↓ in die Parameter-Ebene wechseln und durch weiteres Drücken den gewünschten Parameter wählen.
(4) Durch kurzes Drücken der Taste Ⓟ beginnt das wählbare Element zu blinken.

(5) Den blinkenden Inhalt mit den Tasten ↘ / ↑ verändern.

(6) Zur Quittierung Taste 📄 kurz drücken.

(7) Falls die nächste 7-Segmentanzeige, der Dezimalpunkt oder eine Masseinheit blinkt: weiter mit (5).

(8) Falls vom gleichen Menüpunkt weitere Parameter verändert werden sollen, mit Taste ↘ oder ↗ zum gewünschten Parameter wechseln und weiter mit (4).

(9) Falls in anderen Menüspalten Änderungen vorgenommen werden sollen, mit Taste 🏠 zurück zur Menü-Ebene und weiter mit (2).

(10) Durch langes Drücken der Taste ☐ zurück zur Anzeige-Ebene.

Die Bedienschritte für die Wahl von Anzeigeelementen unter «Menü Disp» weichen zwischen Punkt (4) und (8) von der obigen Erklärung ab (siehe Programmierdiagramm Nr. 20 und 22).

Hinweise

Die Einstellungen bleiben auch bei Versorgungsausfall gespeichert.

Anschlussart, Wandlerfaktoren und Q-Defi nition müssen immer als Erstes eingestellt werden, weil die Messwertanzeigen, Grenzwerteinstellungen etc. davon abhängig sind.

Die umfangreichen Optionen sind, alternativ zur Programmierung über die Display-Tasten, auf bequeme Weise mit der PC-Software A200plus einstellbar (mit Erweiterungsmodul EMMOD 201 und EMMOD 203). Die Daten können auf dem PC abgespeichert und später wiederverwendet werden.

Sperren der Programmierung

Jumper in Stellung LOCK.

Die Programmierung aller Werte ist blockiert.

Werkseinstellungen

Jumper: nicht in Stellung LOCK

Anschlussart: Vierleiter ungleichbelastet

Wandlerverhältnis: 1:1

Q-Definition: induktiv / kapazitiv

Grenzwert / S01: Off

Grenzwert / S02: Off

Synchron-Intervall: 15 min.

Display-Mode: FULL, Anzeigedauer 0,0 s

Helligkeit: mittlerer Wert

Übersicht der Parameter

Die folgende Tabelle zeigt alle Parameter mit ihren einstellbaren Bereichen bzw. den möglichen Selektionen. Die schwarz hinterlegten Nummern (xx) geben einen Querverweis auf die entsprechende Stelle im Programmierdiagramm auf Seite 18.

Nr.	Anzeige oben Anzeige unten Bedeutung Hinweis
1	088E8YPE		Anschlussart
		400.0	Vierleiternetz ungleich belastet, Open-Y Schaltung	(4 lines unbalanced, Open-Y)
		400.8	Vierleiternetz ungleich belastet (4 lines unbalanced)
		300.8	Dreileiternetz ungleich belastet, Aron-Schaltung	(3 lines unbalanced, Aron)
		300.8	Dreileiternetz, ungleich belastet (3 lines unbalanced)
		406.8	Vierleiternetz, gleich belastet (4 lines balanced)
		306.8	Dreileiternetz, gleich belastet (3 lines balanced)
		108.8	Einphasennetz (1 line)
2	0858PRA8	NAEA	Belastungsart bei Netzrückspeisung: mathematisch	4-Quadrantenanzeige Ind-Cap-Ind-Cap
		ELEO	Belastungsart bei Netzrückspeisung: elektrisch	4-Quadrantenanzeige Ind-Ind-Cap-Cap
3	0808PRA9	8500 v 100 V bis 999 kV	Primär-Spannung des externen Wandlers am Spannungseingang (Dreieckspannung)	Zuerst kann eine beliebige 3-stellige Zahl und danach die zugehörige Grösseneinheit in Schritten von Faktor 10 eingegeben werden.
4	0808SEC8	8500 v 100 V bis 999 V	Sekundär-Spannung des externen Wandlers am Spannungseingang (Dreieckspannung)
5	0808PRA9	8500 A 1,00 A bis 999 kA	Primär-Strom des externen Wandlers am Stromeingang
6	0808SEC8	8500 A 0,1 A bis 9,99 A	Sekundär-Strom des externen Wandlers am Stromeingang

Nr. Anzeige oben Anzeige unten Bedeutung Hinweis
7	9.E6E		Q-Defi nition für Zähler, Impulsausgänge und Leistungsmittelwerte	(Q-totalizers)
		8.A6.B0.B7.B	Q-BezugQ-Abgabe	(incoming)(outgoing)
		8.A6.BCAP.B	Q-induktivQ-kapazitiv	(inductive)(capacitive)
8	806.1/2Node		Betriebsart der beiden Digitalausgänge «out.1» und «out.2»	(Mode)
		8.F.F.B	Ausgang ausgeschaltet	Ansteuerung via Bus-Schnittstelle bleibt jedoch möglich
		P.U.S	Energie-Impuls-Ausgang	Der Ausgang erzeugt Energie-Impulse mit der unter 14 eingestellten Impulsrate. Die auszuge-bende Zählergrösse kann unter 13 ausgewählt werden.
		ALN.B	Alarm-Ausgang	Bei Überschreitung des Grenzwertes 10 wird der Ausgang aktiv (Strom fliesst). Bei Unter-schreitung von 11 wird der Ausgang passiv. Die Quelle der überwachten Messgrösse ist in 9 festgelegt.
9	A5.P.E		Quelle der Alarmüberwachung	Diese Auswahl wird angeboten, wenn zuvor die Betriebsart 8 auf ALM gesetzt wurde.
				'1L' '3Lb' '4Lb'	Anschlussart
		9.A7.BP.T.D8.E.T.Dresp.	Q interval (Intervall-Blindleistung)(cap./outg. gem. Q-Definition 7) Trend	●	●	●
		9.A7.BT.E.D	P interval (Intervall-Wirkleistung)outgoing (Abgabe) Trend	●	●	●
		5.A7.BF.R.D	S interval (Intervall-Scheinleistung) Trend	●	●	●
		9.A7.BD.T.D9.E.T.Dresp.	Q interval (Intervall-Blindleistung)(ind./inc. gem. Q-Definition 7) Trend	●	●	●
		P.A7.BC.T.D	P interval (Intervall-Wirkleistung)incoming (Bezug) Trend	●	●	●
		9.A7.BCAP.BOUT.Bresp.	Q interval (Intervall-Blindleistung)(cap./outg. gem. Q-Definition 7)	●	●	●
		9.A7.BOUT.B	P interval (Intervall-Wirkleistung)outgoing (Abgabe)	●	●	●
		8.A6.U	unbalance U (Spannungs-Unsymmetriefaktor)			●
		8.A6.B	U neutral-earth (Nullpunkt-Verlagerungsspannung)			●
		8.Hd.B	THD Strom	●	○	○
		8.Hd.B	THD Spannung	●	○	○
		8.8.8.	Frequenz	●	●	●
Nr.	Anzeige oben Anzeige unten Bedeutung Hinweis
9	8.5.8.2		Quelle der Alarmüberwachung (Fortsetzung)	Anschlussart
				‘1L’‘3Lb’‘4Lb’	‘3Lu’‘3Lu.A’	‘4Lu’‘4Lu.0’
		8.8.8.	I neutral (Neutralleiterstrom)			●
		5.8.8.	S interval (Intervall-Scheinleistung)	●	●	●
		9.8.8.Ind8.8.8. resp.	Q interval (Intervall-Blindleistung)(ind./inc. gem. Q-Defi nition7)	●	●	●
		P.8.8.Ind8.8.	P interval (Intervall-Wirkleistung)incoming (Bezug)	●	●	●
		P.F.8.8.	Powerfactor (cos-phi)	●	●	○
		5.8.8.	Scheinleistung	●	●	○
		9.8.8.	Blindleistung	●	●	○
		P.8.8.	Wirkleistung	●	●	○
		U.8.8.	Spannung	●
		U.O.8.	U Line-Neutral (Phasenspannung)			○
		U.L.8.	U Line-Line (Verkettete Spannung)		○	○
		A.8.8.	I Average (Phasenstrom Bimetall) ●	●	○	○
		A.8.8.	Phasenstrom	●	○	○
				○: ‘A.on’ = OR-Verknüpfung der Phasengrössen‘A.off’ = AND-Verknüpfung der Phasengrössen
10	8.8.8.1 / .2R.8.8.	8.8.0.0 v	Einschaltgrenze für Alarm	Der maximale Wert richtet sich nach dem möglichen Messbereich und ist abhängig von den gewählten Wandlerfaktoren und Anschlussarten.
11	8.8.8.1 / .2R.8.8.	8.8.0.0 v	Ausschaltgrenze nach Alarm
12	8.8.8.1 / .2R.8.8.	8.8.1.0	Ansprech- und Abfallverzögerung des Alarms	Bereich: 0.3 ... 999.9 s
13	8.8.8.1 / .2ES.8.8.		Quelle des Energiezählers für Impuls-ausgang	(Blindenergie gemäss Q-Defi nition7)
		CAPL.0.0.0 resp.	Blindenergie kapazitiv /Abgabe Niedertarif	(capacitive low tariff)(outgoing low tariff)
		CAPH.0.0.0.0 resp.	Blindenergie kapazitiv /Abgabe Hochtarif	(capacitive high tariff)(outgoing high tariff)
		INDL.0.0.0.0 resp.	Blindenergie induktiv / Bezug Niedertarif	(inductive low tariff)(incoming low tariff)
		INDH.0.0.0.0 resp.	Blindenergie induktiv / Bezug Hochtarif	(inductive high tariff)(incoming high tariff)
		OUTL.0.0.0.0 resp.	Wirkenergie Abgabe Niedertarif	(outgoing low tariff)
		OUTH.0.0.0.0 resp.	Wirkenergie Abgabe Hochtarif	(outgoing high tariff)
		INCL.0.0.0.0 resp.	Wirkenergie Bezug Niedertarif	(incoming low tariff)
		INCH.0.0.0.0 resp.	Wirkenergie Bezug Hochtarif	(incoming high tariff)
14	808.1/.2E.P.E.E	8.100Wh1 bis 5000/Wh bis GWh	Anzahl Impulse pro angezeigte Energieeinheit. Nach Eingabe der Zahl1 bis 5000 kann noch die Skalierung Grundeinheit (-), Kilo (k), Mega (M) und Giga (Mk) eingegeben werden.	(energy rate)
15	59AC8.0NE	8.0151 bis 60 Minuten	Zeitintervall in Minuten für die Berechnung der Intervall-Leistungen0 = Intervall über Bus gesteuert	Bei externer Synchronisation ist der angezeigte Wert irrelevant
16	8.05P8.0NE	8.000.0 bis 7.5 Sekunden	AnzeigedauerZur Stabilisierung der Anzeige kann die Anzeigedauer auf max. 7.5 s eingestellt werden; in Schritten von 0.5 s	Die eingestellte Zeit hat nur Auswirkungen auf die Anzeige
17	7.08E8.026		Verriegelung der Displaymode-Umschaltung
		100P	Nur der Loop-Mode ist freigegeben	Loop: automatisch wechselnder, vorprogrammierter Anzeigehalt
		USEA	Nur der User-Mode ist freigegeben User:	vorprogrammierter Anzeigehalt
		FULL	Nur der Full-Mode ist freigegeben Full: voller Anzeigehalt
		AFFB	Alle Anzeigemodi sind freigegeben
18	100P8.0NE	0048.2–32 Sekunden	Anzeigeintervall im Loop-Mode
19	100PFULLG		Programmierung des Anzeigehaltes im Loop-Modus	Einstieg 20:kurz drücken
20	100P	18.88.88.88.	Position in der Matrixtabelle Anzeigeelement on/off	Siehe «Matrixtabelle» (Seite 10 bis 12)Navigation X:kurz drückenNavigation Y:oder kurz drückenon/off:und lange drückenAusstieg:lange drücken(zurück 17) zu
21	USEAFULLG		Programmierung des Anzeigehaltes im User-Mode	Einstieg 22:kurz drücken
22	USEA	18.88.88.88.	Position in der Matrixtabelle Anzeigeelement on/off	Siehe «Matrixtabelle» (Seite 10 bis 12)Navigation X:kurz drückenNavigation Y:oder kurz drückenon/off:und lange drückenAusstieg:lange drücken(zurück 21) zu

Beispiele

Beispiel 1: Programmierung der Anschlussart (3-Leiter ungleich belastet)

1. -Taste drücken > 2 s

1. -Taste drücken (zeigt aktuelle Einstellung)

1. -Taste drücken (programmierbare Grösse blinkt)

1. / Taste drücken (gewünschten Parameter wählen)

1. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr

1. -Taste drücken > 2 s (Rückkehr in die Anzeige-Ebene)

Beispiel 2: Programmierung Spannungs-Wandlerverhältnis und Energieintervall

1. -Taste drücken > 2 s

1. -Taste drücken (Menü Wandlerfaktoren)

1. -Taste drücken (aktuelle Einstellung Primärspannung)

1. -Taste drücken (linke Ziffer blinkt)

1. bzw. Taste drücken bis gewünschte Ziffer erscheint

2. -Taste drücken (mittlere Ziffer blinkt)

3. bzw. Taste drücken bis gewünschte Ziffer erscheint

4. -Taste drücken (rechte Ziffer blinkt)

5. bzw. Taste drücken bis gewünschte Ziffer erscheint

6. -Taste drücken (Dezimalpunkt blinkt)

7. bzw. Taste drücken bis Dezimalpunkt an gewünschter Stelle ist und die Kilo/Mega-Symbole stimmen

8. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr

9. -Taste drücken (aktuelle Einstellung Sekundärspannung)

1. Programmierung wie Primärspannung (Punkt 1 bis 12)

2. -Taste drücken bis in der oberen Anzeige

erscheint

1. -Taste 4x drücken

1. -Taste drücken (aktuelle Einstellung in Minuten)

1. -Taste drücken (linke Ziffer blinkt)

1. bzw. -Taste drücken bis gewünschte Ziffer erscheint

2. -Taste drücken (rechte Ziffer blinkt)

3. bzw. -Taste drücken bis gewünschte Ziffer erscheint

4. -Taste drücken (Programmierung übernehmen). Die Anzeige blinkt nun nicht mehr

5. -Taste > 2 s drücken (Rückkehr in die Anzeigee-bene)

Konformitätserklärung SINEAX A230

EG - KONFORMITÄTSERKLÄRUNG EC DECLARATION OF CONFORMITY

Dokument-Nr./

A230 CE-konf.DOC

Document.No.:

Hersteller/ Camille Bauer AG

Anschrift / Aargauerstrasse 7

Produktbezeichnung/ Multifunktionales Leistungsmessgerät mit Netzanalyse

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No. Richtlinie / Directive
2006/95/EG	Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95

EN/Norm/Standard	IEC/Norm/Standard
EN 61010-1: 2001	IEC 61010-1: 2001

Ort. Datum /

Wohlen, 17. Februar 2009

Place, date

Unterschrift / signature:

M. Ulrich J. Brem

Anschrift / Aargauerstrasse 7

Produktbezeichnung/ Multifunktionales Leistungsmessgerät mit Netzanalyse

Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die Einhaltung folgender Normen:

Nr. / No. Richtlinie / Directive

2004/108/EG	Elektromagnetische Verträglichkeit - EMV-Richtlinie
2004/108/EC	Electromagnetic compatibility - EMC directive

EMV / EMC	Fachgrundnorm / Generic Standard	Messverfahren / Measurement methods
Storaussendung / Emission	EN 61000-6-4 : 2007 EN 55011 : 2007+A2:2007
Störfestigkeit / Immunity	EN 61000-6-2 : 2005 IEC 61000-4-2: 1995+A1:1998+A2:2001IEC 61000-4-3: 2006+A1:2007IEC 61000-4-4: 2004IEC 61000-4-5: 2005IEC 61000-4-6: 2008IEC 61000-4-8: 1993+A1:2000IEC 61000-4-11: 2004

Nr. / No. Richtlinie / Directive

2006/95/EG	Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen – Niederspannungsrichtlinie – CE-Kennzeichnung : 95
2006/95/EC	Electrical equipment for use within certain voltage limits – Low Voltage Directive – Attachment of CE marking : 95

Wohlen, 17. Februar 2009

Place, date:

Unterschrift / signature:

M. Ulrich J. Brem

* mit Erweiterungsmodul

Schalttafelausschnitt

Massangaben in mm

Masszeichnung SINEAX A 230s

* mit Erweiterungsmodul

Schalttafelausschnitt

Massangaben in mm
