Produkttyp	Bohrhammer
Marke	EINHELL
Modell	BH-G 850/1
Spannung	230 V ~ 50 Hz
Leistungsaufnahme	850 W
Leerlaufdrehzahl	750 min⁻¹
Schlagzahl	3150 min⁻¹
Bohrleistung Beton/Stein (max.)	26 mm
Gewicht	4,8 kg
Vibrationspegel	6,8 m/s²
Schalldruckpegel	92,7 dB(A)
Schalleistungspegel	105,7 dB(A)
Schutzklasse	II (schutzisoliert)
Zusatzgriff	Ja, drehbar
Tiefenanschlag	Ja, einstellbar
Schlagstop	Ja, zum sanften Anbohren
Drehstop	Ja, für Meißelarbeiten
Staubaufnahme-Vorrichtung	Ja, für Über-Kopf-Arbeiten
Werkzeugaufnahme	SDS-Plus (aus Abbildung ersichtlich)
Wartung	Kohlebürsten regelmäßig prüfen; Lüftungsschlitze mit Druckluft reinigen
Ersatzteile	Ersatzkohlen (Art.-Nr. 42.583.20.02.001), Schalter (Art.-Nr. 42.583.20.02.002)
Garantie	5 Jahre

Häufig gestellte Fragen - BH-G 850/1 EINHELL

Wie setze ich das Werkzeug in den Bohrhammer ein?

Ziehen Sie die Verriegelungshülse zurück, führen Sie das saubere und leicht gefettete Werkzeug drehend bis zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie die Hülse los – das Werkzeug verriegelt selbst. Prüfen Sie den Sitz durch Ziehen am Werkzeug.

Wie stelle ich den Tiefenanschlag ein?

Lösen Sie den Zusatzgriff durch Drehen, setzen Sie den geraden Teil des Tiefenanschlags in die Bohrung am Zusatzgriff ein, stellen Sie die gewünschte Tiefe ein und ziehen Sie den Zusatzgriff wieder fest.

Wozu dient der Schlagstop und wie wird er aktiviert?

Der Schlagstop dient zum sanften Anbohren ohne Schlag. Drehen Sie den Schalthebel (6) nach rechts auf Position (b), um das Schlagwerk auszuschalten. Zum Wiedereinschalten drehen Sie den Hebel zurück auf Position (a).

Wie schalte ich die Drehfunktion für Meißelarbeiten aus?

Drehen Sie den Stellhebel (7) mit dem Pfeil (a) auf Position (c) am Maschinengehäuse. Zum Wiedereinschalten drehen Sie den Hebel auf Position (b).

Welche Wartungsarbeiten sind regelmäßig erforderlich?

Ziehen Sie vor allen Arbeiten den Netzstecker. Reinigen Sie die Lüftungsschlitze nach dem Betrieb mit Druckluft (max. 3 bar). Kontrollieren Sie die Kohlebürsten regelmäßig und ersetzen Sie sie bei Verschleiß.

Welche Ersatzteile sind verfügbar?

Erhältlich sind Ersatzkohlen (Art.-Nr. 42.583.20.02.001) und ein Schalter (Art.-Nr. 42.583.20.02.002) bei der Firma ISC GmbH.

Wie reinige ich den Bohrhammer richtig?

Verwenden Sie keine ätzenden Mittel für Kunststoffteile. Reinigen Sie die Lüftungsschlitze mit Druckluft, um Staubablagerungen zu vermeiden. Halten Sie das Gerät stets sauber.

Welche Sicherheitshinweise muss ich beachten?

Vor dem Bohren verdeckte Leitungen, Gas- und Wasserrohre mit einem Leitungssuchgerät prüfen. Nur bestimmungsgemäß verwenden (Hammerbohren in Beton, Gestein, Ziegel sowie Meißelarbeiten). Stets den Zusatzgriff montieren.

Welche technischen Daten hat der BH-G 850/1?

Spannung: 230 V ~ 50 Hz, Leistung: 850 W, Leerlaufdrehzahl: 750 min⁻¹, Schlagzahl: 3150 min⁻¹, Bohrleistung Beton: 26 mm, Gewicht: 4,8 kg, Schutzklasse: II.

Wie lange beträgt die Garantie und was ist Voraussetzung?

Es gilt eine 5-jährige Garantie ab Gefahrübergang. Voraussetzung sind ordnungsgemäße Wartung laut Anleitung und bestimmungsgemäße Nutzung. Die Garantie gilt in Deutschland bzw. den Ländern des regionalen Hauptvertriebspartners.

BEDIENUNGSANLEITUNG BH-G 850/1 EINHELL

D Bedienungsanleitung Bohrhammer

GLOBAL

Art.-Nr.: 925-28

EH-Art.-Nr.: 42.583.35 I.-Nr.: 01013

BH-G 850/1

1. Gerätebeschreibung (Abb.1)

1 Staubschutz
2 Verriegelungshülse
3 Ein-Aus-Schalter
4 Zusatzgriff
5 Tiefenanschlag
6 Schlagstop
7 Drehstop

2. Technische Daten

Spannung: 230 V \~ 50 Hz

Leistungsaufnahme: 850 Watt

Leerlaufdrehzahl: 750 min

Schlagzahl: 3150 min -1

Bohrleistung (max.): Beton/Stein 26 mm

Gewicht: 4,8 kg

Vibrationspegel: 6,8 m/s 2

Schalldruckpegel: 92,7 dB(A)

Schalleistungspegel: 105,7 dB(A)

Schutzklasse: 回 / II

Geräusch- und Vibrationsmeßwerte ermittelt entsprechend EN 50144-2-6. Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EG vorgesehen.

3. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im belligenden Heftchen!

4. Vor Inbetriebnahme

• Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.
• Vor Anschluß an das Stromnetz darauf achten, daß die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

4.1 Bestimmungsgemäße Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel und für Meißelarbeiten unter Verwendung des entsprechenden Bohrers oder Meißels.

4.2 Werkzeug einsetzen und wechseln (Abb. 2)

● Werkzeug vor dem Einsetzen reinigen und mit Maschinenfett leicht fetten.

• Verriegelungshülse (A) zurückziehen und halten.
• Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
• Verriegelung durch Ziehen am Werkzeug prüfen.

4.3 Werkzeug entnehmen (Abb. 3)

Verriegelungshülse (A) zurückziehen, halten und Werkzeug entnehmen.

5. Inbetriebnahme (Abb. 1 - Pos. 3)

5.1 Ein- Ausschalten

● Einschalten: Betriebsschalter (3) drücken
● Ausschalten: Betriebsschalter (3) loslassen.

5.2 Zusatzgriff (Abb. 1 - Pos. 4)

Bohrhammer aus Sicherheitsgründen nur mit dem Zustzgriff verwenden.

Eine sichere Körperhaltung beim Arbeiten erhalten Sie durch Drehen des Zusatzgriffes. Zusatzgriff entgegen dem Uhrzeigersinn lösen und drehen. Danach Zusatzgriff wieder festziehen.

5.3 Tiefenanschlag (Abb. 1 - Pos. 5)

Zusatzgriff durch Drehen lösen und den geraden Teil des Tiefenanschlages in die Bohrung am Zusatzgriff einsetzen. Tiefenanschlag einstellen und Zusatzhandgriff wieder anziehen.

5.4 Staubaufnahme-Vorrichtung (Abb. 4)

Vor Bohrhammerarbeiten senkrecht über dem Kopf, Staubaufnahme-Vorrichtung über den Bohrer schieben.

5.5 Schlagstop (Abb. 5)

5.6 Drehstop (Abb. 6)

Zum sanften Anbohren ist der Bohrhammer mit einem Schlagstop ausgestattet.
● Schalthebel (6) nach rechts auf Position (b) drehen, um das Schlagwerk auszuschalten.
- Um das Schlagwerk wieder einzuschalten muß der Schalthebel (6) wieder zurück auf Position (a) IT gedreht werden.
Für Meißel arbeiten kann die Drehfunktion des Bohrhammers ausgeschaltet werden.
- Hierzu den Stellhebel (7) mit dem Pfeil (a) auf die Position (c) ↑ am Maschinengehäuse drehen.
- Um die Drehfunktion wieder einzuschalten muß der Stellhebel (7) mit dem Pfeil (a) auf die Position (b) IT gedreht werden.

Achtung:

Zum Hammerbohren benötigen Sie nur eine geringe Anpreßkraft. Ein zu hoher Anpreßdruck belastet unnötig den Motor. Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen.

6. Wartung

● Vor allen Arbeiten am Gerät Netzstecker ziehen!
● Halten Sie Ihr Gerät immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Um Staubablagerungen zu vermeiden sollten die Lüftungsschlitze nach Arbeitsende, durch Druckluft (max. 3 bar) gereinigt werden.
- Kohlebürsten regelmäßig kontrolieren (verschmutzte bzw. verschlissene Kohlebürsten führen zu übermäßiger Funkenbildung und zu Drehzahlstörungen).

7. Ersatzteilbestellung

Die folgenden Verschleißteile erhalten Sie bei der Fa. ISC GmbH.

Ersatzkohlen 42.583.20.02.001 Schalter 42.583.20.02.002

ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

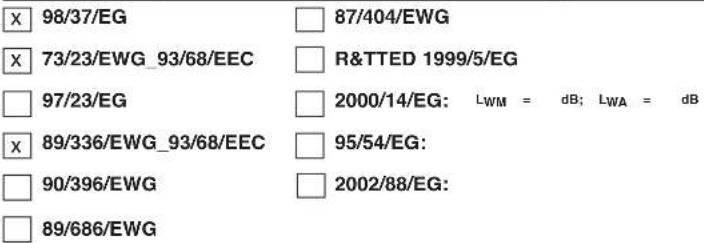

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
⑧ declares conformity with the EU Directive and standards marked below for the article déclays in conformité suivants selon le
F declare la conformité suivante selon la directive CE et les normes concernant l'article
NL verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
① declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acordo.
declara a seguinte conformidade de acordo com a directiva CE e normas para o artigo
s förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
Limoltaa seuraavaa Euroopan unionin direktivien ja normien mukaista yhdenmukaisuutta tuotteelle
erklærer herved folgende samsvar med EU- direktiv og standarder for artikel
RUS заявляет о соответствии товара следующим директивам и нормам EC
HR izjavljuje sijedeću uskladjenost s odredbama I normama EU za artiki.
® declară următoarea conformitate cu linia directoare CE și normele valabile pentru articolui.

ürün ile ilgili olarak AB Yönetmelikleri ve Normlan gereğince aşağıdaki uygunluk açıkla masını sunar.
© ηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformita secondo la direttiva UE e le norme per l'articolo
attesterer følgende overensstemmelse I henhold til EU-direktiv og standarder for produkt
© prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledečo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a norlem pre výrobok.
⑥ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.

Bohrhammer BH-G 850/1

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management

Art.-Nr.: 42.583.35 I.-Nr.: 01013 Archivierung: 4258320-39-4155050-E

7

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnete Gerät geben wir 5 Jahre Garantie, für den Fall, dess unser Produkt mangelhaft sein solte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Vorausselzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbetverständlich bleiben Ihnen die geetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder dar jeweiligen Länder des regionalen Hauptvertriebspartners als Eganzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihrer Ansprachpartner des regional zuständigen Kundandienstes oder die unten aufgehüfte Serviceadresse.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

Ⓐ Zgonc Handels-GmbH

Modecenterstraße 3

A-1031 Wien

D

Der Nachdruck oder sonstige Verviellätigung von Dokumentation und

Beginnepieren der Produkte, auch auszugswerte drücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten
