BEDIENUNGSANLEITUNG SBC-ESP01-RM Joy-It

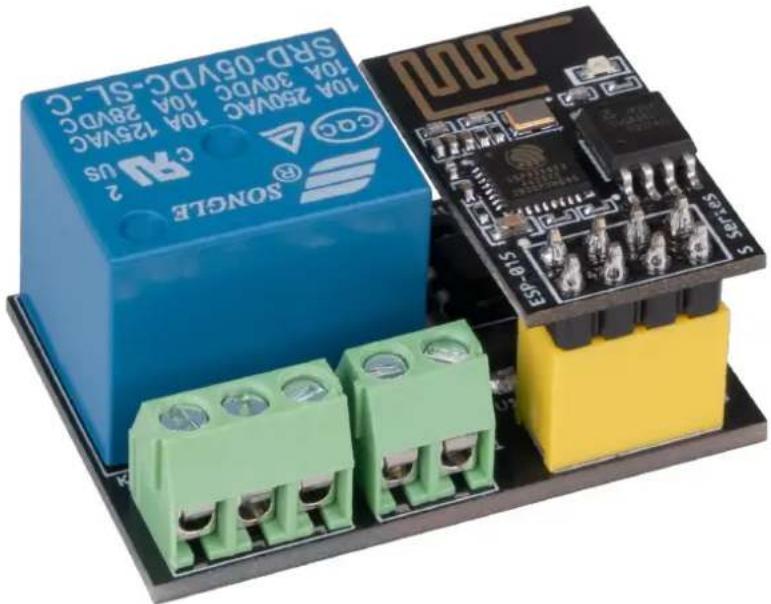

Fernsteuerbares Relaismodul

Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. PROGRAMMIEREN DES ESP-01S RELAISMODUL

Zur Verwendung des ESP-01S Relaismoduls müssen Sie zu erst den auf dem Produkt mitgelieferten ESP-01S programmieren.

Hierzu empfehlen wir zum Programmieren des ESP-01S den ESP8266 PROG von JOY-it.

Zunächst muss die Arduino-Entwicklungsumgebung für die Verwendung mit dem ESP8266 vorbereitet werden.

Hierzu wird in den globalen Einstellungen des Programms folgende URL als zusätzliche Boardverwalter-URL eingetragen:

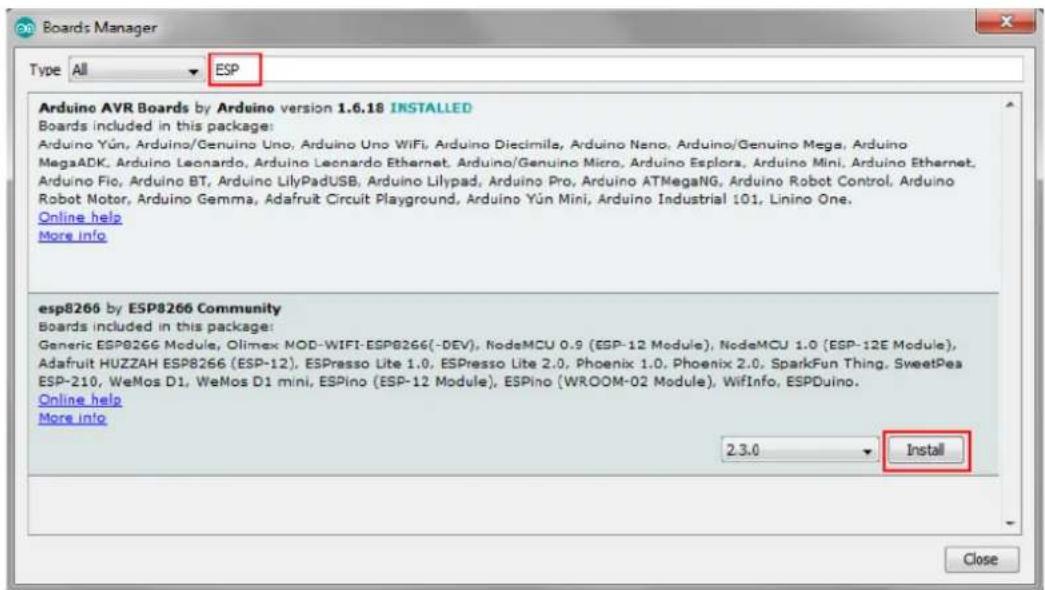

Als Nächstes muss eine zusätzliche Boardbibliothek installiert werden. Öffnen Sie hierfür den Boardverwalter und installieren Sie die ESP8266-Bibliothek.

Hierbei ist zu beachten, dass Ihre Arduino-Entwicklungsumgebung neugestartet werden muss, wenn Ihnen die Boardbibliothek nicht angezeigt wird.

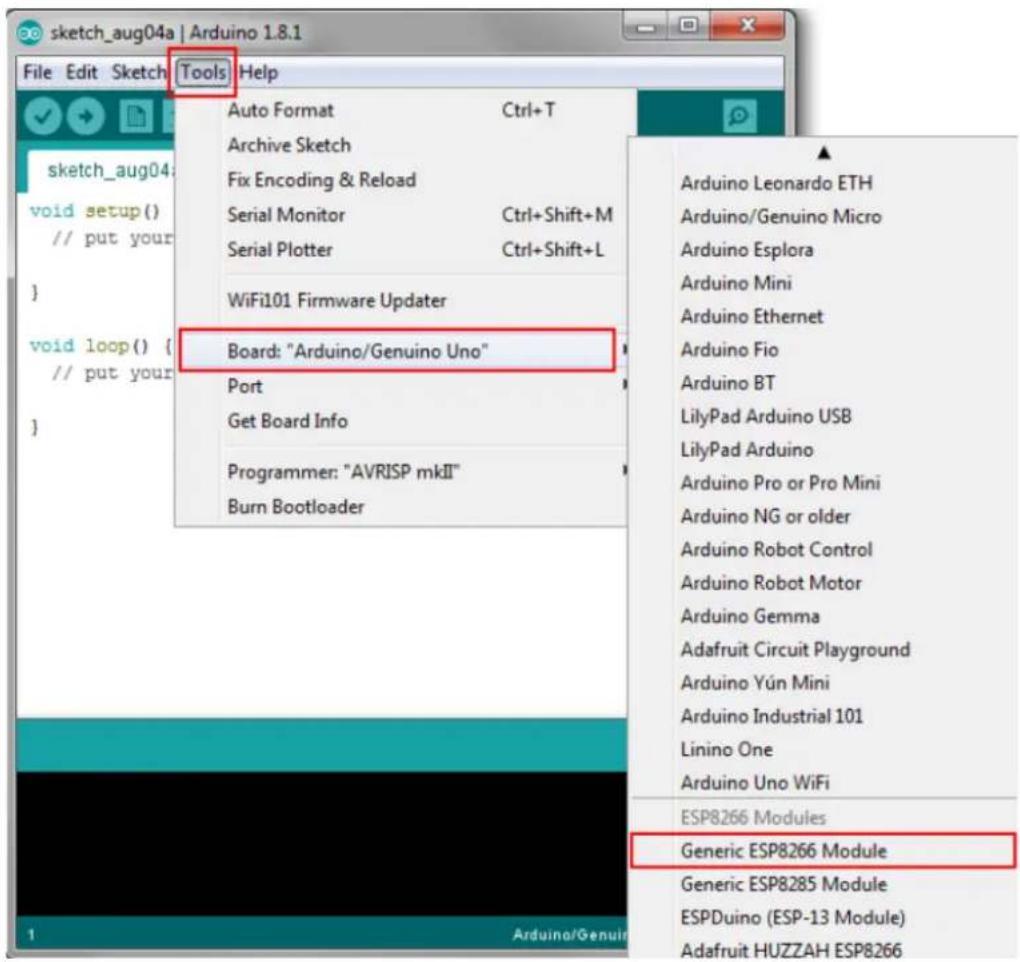

Sobald Sie das Board erfolgreich installiert haben, können Sie in der Liste der verfügbaren Boards das Generic ESP8266 Module auswählen.

Ihre Arduino-Entwicklungsumgebung ist nun für die Verwendung mit einem ESP8266 vorbereitet.

3. CODEBEISPIEL

Nun können Sie das folgende Codebeispiel einfach in ihre Arduino IDE kopieren und auf ihren ESP-01S hochladen.

#include <ESP8266WiFi.h>

const char* ssid = "MeineWlanSSID"; // Geben Sie hier Ihre Router- oder WLAN-SSID ein
const char* password = "MeinWlanPasswort"; // Geben Sie hier Ihr Router- oder WLAN-Passwort ein
#define RELAY 0 // Relais angeschlossen an GPIO0
WiFiServer server(80);

void setup(){
    Serial.begin(115200); // muss die gleiche Baudrate haben wie der Serielle Monitor

    pinMode(RELAY, OUTPUT);
    digitalWrite(RELAY, HIGH);

    // Verbindung zum WLAN-Netzwerk
    Serial.println();
    Serial.println();
    Serial.print("Connecting to ");
    Serial.println(ssid);

    WiFi.begin(ssid, password);

    while (WiFi.status() != WL_CONNECTED){
    delay(500);
    Serial.print].
    }
    Serial.println("");
    Serial.println("WiFi connected");

    // Start des Servers
    server.begin();
    Serial.println("Server started");

    // Ausgabe der IP-Adresse
    Serial.print("Use this URL to connect: ");
    Serial.print("https://");
    Serial.print(WiFi.localIP());
    Serial.println("./");

}

void loop(){
    // Prüfen, ob ein Benutzer eine Verbindung hergestellt hat
    WiFiClient client = server.available();
    if (!client){
    return;
    }
    // Warten, bis der Benutzer Daten sendet
    Serial.println("new client");
    while (!client.available()){
    delay(1);
    }
    // Lesen der ersten Zeile der Anfrage
    String request = client.readStringUntil('\r');
    Serial.println(request);
    client.flush();

// Zuordnung der Anfrage
int value = HIGH;
if (request.indexOf("/RELAY=ON") != -1){
    Serial.println("RELAY=ON");
    digitalWrite(RELAY,LOW);
    value = LOW;
}
if (request.indexOf("/RELAY=OFF") != -1){
    Serial.println("RELAY=OFF");
    digitalWrite(RELAY,HIGH);
    value = HIGH;
}

// Rückgabe der Antwort
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println(""); // dies ist ein Muss
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<meta name='viewport' content='width=device-width, initial-scale=1'>");
client.println("<head><title>ESP8266 RELAY Control</title></head>");
client.println("<style>");
client.println("* {text-align: center; font-family: Conso-las;}");
client.println("");
client.println(".container {position: absolute; top: 50%;");
client.println("left: 50%; transform: translateX(-50%) translateY(-50%);}");
client.println("");
client.println("a {display: inline-block; width: 50px; ");
client.println("color: #FFFFFF; background-color: #275C6B; ");
client.println("margin-top: 15px; padding: 10px 20px; ");
client.println("text-decoration: none; border-radius: 5px; ");
client.println("font-weight: 800; }");
client.println("</style>");
client.println("<div class='container'>");
client.println("<div class='inner'>");
client.print("Relay is now: ");
if(value == HIGH){client.print("OFF");}
else{client.print("ON");}

client.println("<br>");
client.println("<a href=\"/RELAY=OFF\">OFF</a>");
client.println("<a href=\"/RELAY=ON\">ON</a>");
client.println("</div>");
client.println("</div>");
client.println("</html>");
Serial.println("");
}

Nachdem Sie den Code auf Ihren Esp-01S hochgeladen haben, müssen Sie den Programmer des ESP-01S aus ihrem PC herausziehen und den kleinen Schalter an der Seite von PROG auf UART stellen, damit Sie die Serielle Ausgabe des ESP-01S in ihrer IDE sehen können. Wenn Sie den Schalter umgestellt haben, können Sie den Programmer ihres ESP-01S wieder zurück in ihren PC stecken und die Serielle Ausgabe Ihres ESP-01S einsehen, um zu sehen ob die Verbindung mit ihrem WLAN erfolgreich war.

4. ANSCHLUSS DES ESP-01S AUF DEM RELAIS MODUL

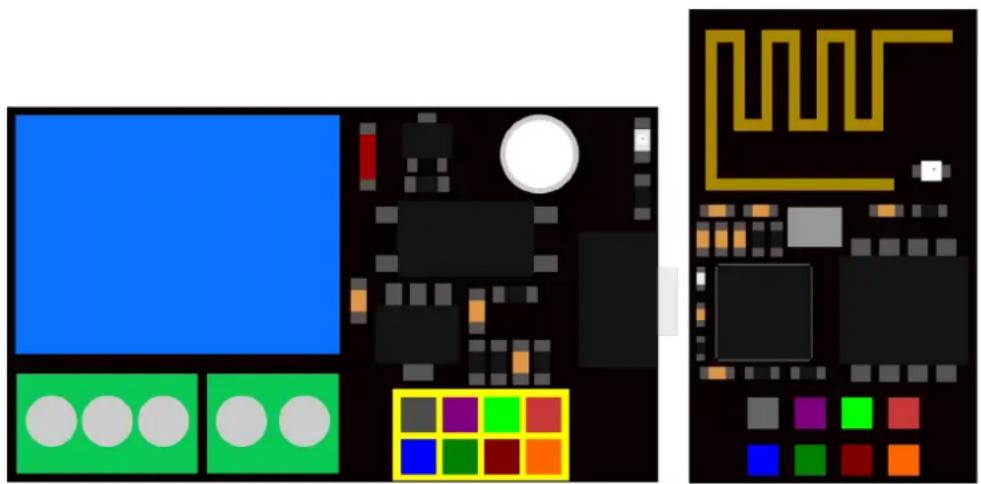

Nach dem Programmieren des ESP-01S können Sie nun den ESP8266-PROG aus Ihrem PC ziehen und den ESP-01S entfernen. Im nächsten Schritt müssen Sie darauf achten, dass Sie Ihren ESP-01S richtig auf das Relais Modul stecken, in der folgenden Abbildung ist farblich markiert, welcher Pin des ESP-01S zu welchem Pin auf dem Relaismodul gehört.

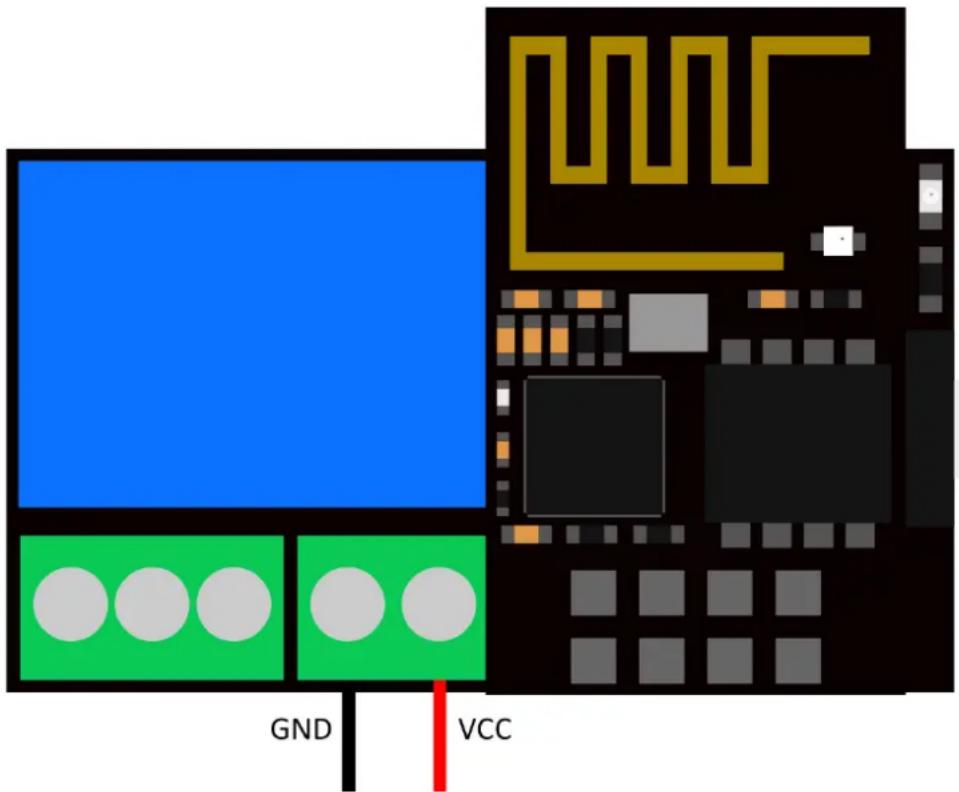

Nach dem Aufstecken des ESP-01S auf das Relaismodul, können Sie nun eine Versorgungsspannung von 5 - 12 V anschließen. Danach können Sie auch schon auf die Internetseite gehen indem Sie einfach die IP-Adresse, die Sie in ihrer seriellen Ausgabe gesehen haben, in ihrem Browser eingeben (geben Sie die IP-Adresse in ihrem Browser auf einem Gerät, das sich im gleichen Netzwerk wie der ESP-01S befindet, ein).

Achtung: Das Relay schaltet beim Start des Controllers automatisch ein paar mal!
