COM-SD-NAND512 - Flash-Speicher Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Flash-Speicher (NAND)
Modell	COM-SD-NAND512
Marke	Joy-It
Speicherkapazität	512 MB (geschätzt)
Abmessungen (ca.)	24 x 32 x 2 mm
Gewicht (ca.)	3 g
Betriebsspannung	3,3 V DC
Schnittstelle	SD-kompatibel (SPI-Modus möglich)
Datentransferrate (Lesen)	Bis zu 20 MB/s (geschätzt)
Datentransferrate (Schreiben)	Bis zu 10 MB/s (geschätzt)
Kompatibilität	Arduino, Raspberry Pi, ESP32, etc.
Dateisystem	FAT16/32 (je nach Formatierung)
Schreibzyklen	Ca. 100.000 (NAND typisch)
Betriebstemperatur	0 °C bis 70 °C
Lagerungstemperatur	-20 °C bis 85 °C
Entsorgung	Elektroschrott, nicht im Hausmüll
Besondere Eigenschaften	Robust, stoßfest, stromsparend
Lieferumfang	1x Flash-Speicher Modul
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - COM-SD-NAND512 Joy-It

Welche Spannung benötigt der Flash-Speicher?

Kann ich den Speicher direkt an einen Arduino anschließen?

Wie formatiere ich den COM-SD-NAND512?

Ist der Speicher mit dem Raspberry Pi kompatibel?

Wie viele Schreibzyklen hält der Speicher aus?

Kann ich den Speicher als bootfähiges Medium verwenden?

Was ist die maximale Datenübertragungsrate?

Wie reinige ich den Flash-Speicher?

Ist der Speicher stoßfest?

Was tun, wenn der Speicher nicht erkannt wird?

BEDIENUNGSANLEITUNG COM-SD-NAND512 Joy-It

Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. VERWENDUNG MIT DEM ARDUINO

2.1 Anschluss

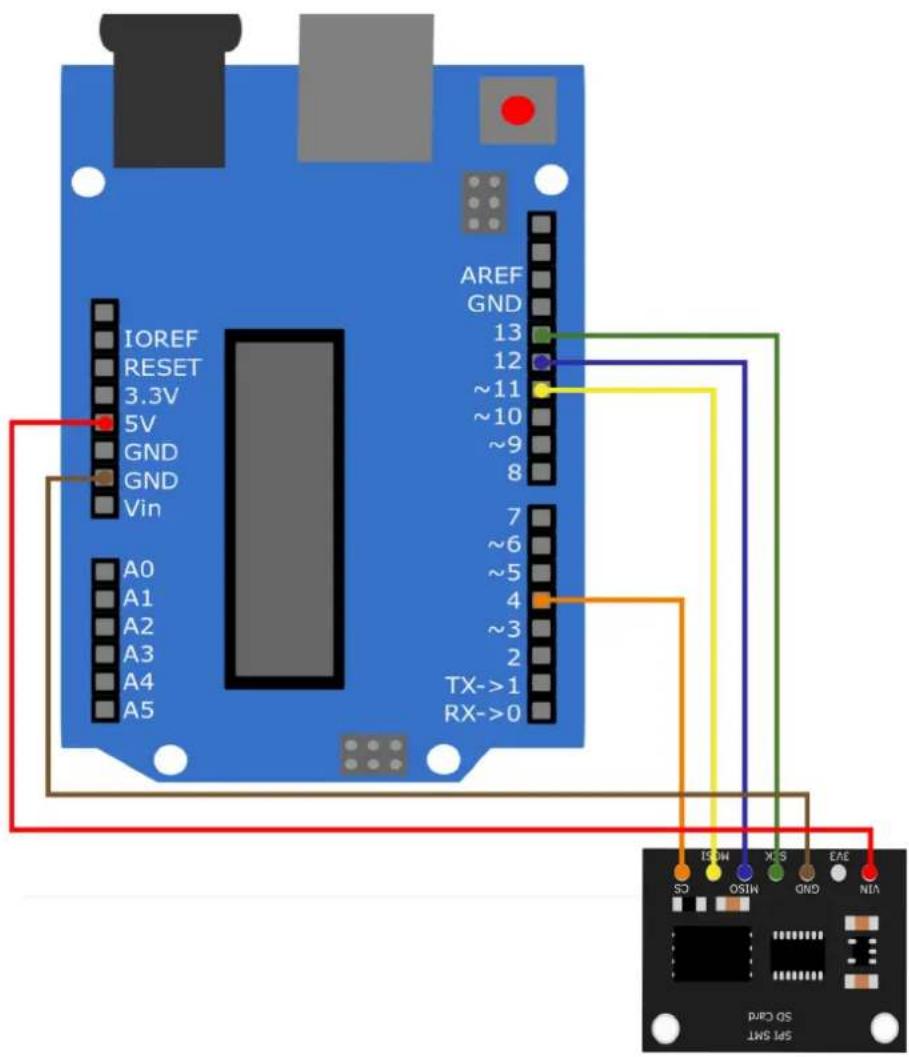

Schließen Sie Ihr SD Modul wie im Schaubild und der Tabelle zusehen an Ihren Arduino an.

Arduino SD-Modul

5 V VIN

GND GND

13 SCK

12 MISO

11 MOSI

4 CS

2.2 Installation der Bibliothek

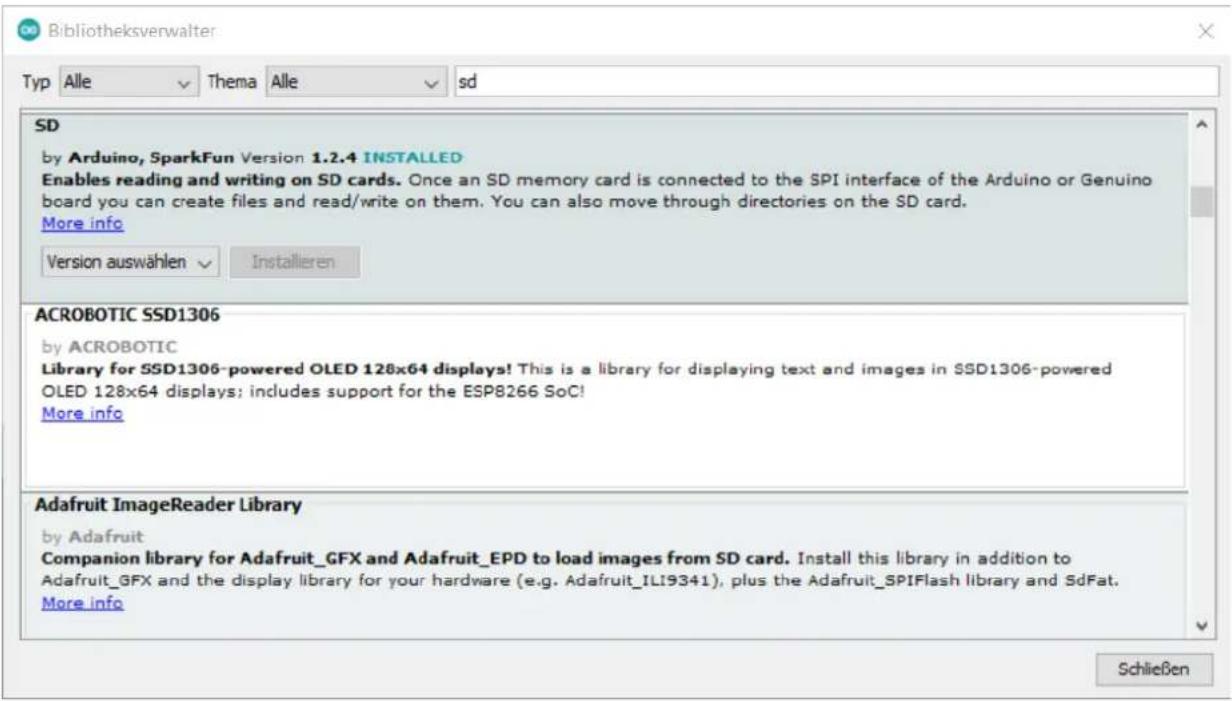

Zur Installation der benötigten Bibliothek öffnen Sie in Ihrer Arduino IDE den Bibliotheksverwalter unter Sketch -> Bilbiothek einbinden -> Bibliotheken verwalten...

Geben Sie dort in dem Suchfeld SD ein und installieren Sie die SD-Bibliothek by Arduino, SparkFun

Nun können Sie unter Datei -> Beispiele -> SD das ReadWrite Beispiel öffnen und auf Ihren Arduino laden.

Alternativ können Sie den Code auch hier heraus kopieren:

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

4. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
