Produkttyp	Regallautsprecher
Marke	ELAC
Modell	BS 312.2
Lautsprechertyp	2-Wege-Bassreflex
Hochtöner	1-Zoll-Weichkalotte
Tieftöner	5,25-Zoll-Aluminiumkonus
Frequenzgang	42 Hz – 50 kHz
Impedanz	4 Ohm
Empfindlichkeit	87 dB (2,83 V/1 m)
Empfohlene Verstärkerleistung	30 – 120 Watt pro Kanal
Abmessungen (H x B x T)	330 x 205 x 264 mm (13,0 x 8,1 x 10,4 Zoll)
Gewicht (pro Stück)	7,5 kg (16,5 lbs)
Ausführung	Schwarz oder weiß, Hochglanzlack
Anschlusstyp	Vergoldete Anschlussklemmen (Bi-Wire-fähig)
Empfohlene Platzierung	Auf Ständern oder Regal, mindestens 30 cm von der Rückwand entfernt
Reinigungshinweise	Mit einem weichen, trockenen Tuch abwischen; keine Lösungsmittel verwenden
Sicherheitshinweise	Von Feuchtigkeit, Wärmequellen und Magnetfeldern fernhalten
Mitgeliefertes Zubehör	Magnetgitter, Schaumstoff-Portstöpsel
Garantie	5 Jahre (abhängig von der Region)

Häufig gestellte Fragen - BS 312.2 ELAC

Wie sollte ich die BS 312.2 Lautsprecher für optimalen Klang positionieren?

Stellen Sie die Lautsprecher auf stabile Ständer in Ohrhöhe, leicht zur Hörposition hin ausgerichtet. Halten Sie sie mindestens 30 cm von der Rückwand und von Ecken entfernt, um Bassüberhöhungen zu vermeiden. Experimentieren Sie mit dem Einwinkelungswinkel für die beste Abbildung.

Welche Verstärkerleistung wird für die BS 312.2 empfohlen?

ELAC empfiehlt einen Verstärker mit 30 bis 120 Watt pro Kanal an 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker bei 4 Ohm stabil ist, um die Impedanz der Lautsprecher zu handhaben.

Kann ich die BS 312.2 bi-wire oder bi-amp betreiben?

Ja, die Anschlussklemmen sind vergoldet und ermöglichen Bi-Wiring oder Bi-Amping durch Entfernen der Brücken. Konsultieren Sie das Handbuch Ihres Verstärkers für die korrekte Einrichtung des Bi-Amping.

Gibt es eine Einspielzeit für diese Lautsprecher?

Ja, Lautsprecher profitieren in der Regel von einer Einspielzeit von 20-50 Stunden bei moderater Lautstärke. Während dieser Zeit lockern sich die Membranaufhängungen und der Klang kann weicher werden.

Wie reinige ich das Gehäuse und den Gitter?

Wischen Sie das Gehäuse mit einem weichen, trockenen oder leicht feuchten Tuch ab. Für das magnetische Gitter stauben Sie es vorsichtig mit einer weichen Bürste ab. Verwenden Sie keine Reinigungsmittel oder Scheuermittel.

Kann ich die BS 312.2 an der Wand montieren?

Die BS 312.2 ist für die Regal- oder Ständerplatzierung ausgelegt und hat keine eingebauten Wandhalterungen. Verwenden Sie bei Bedarf robuste Wandhalterungen aus dem Zubehör, die für 10 kg ausgelegt sind.

Wie ist der Frequenzgang der BS 312.2?

Der Frequenzgang beträgt 42 Hz bis 50 kHz und bietet tiefe Bässe und erweiterte Höhen dank des JET-Hochtöners.

Wie kann ich übermäßige Bässe in einem kleinen Raum reduzieren?

Verwenden Sie die mitgelieferten Schaumstoff-Portstöpsel, um den Bassreflexport teilweise zu verschließen und die Tieftonausgabe zu reduzieren. Alternativ stellen Sie die Lautsprecher weiter von Wänden entfernt oder verwenden Sie Raumkorrektur.

Wie hoch ist die Empfindlichkeit der BS 312.2?

Die Empfindlichkeit beträgt 87 dB (2,83 V/1 m). Dies ist moderat; für hohe Lautstärke in großen Räumen wird ein leistungsstarker Verstärker empfohlen.

Sind die Lautsprecher abgeschirmt, um Interferenzen mit Fernsehern zu vermeiden?

Nein, die Lautsprecher sind nicht magnetisch abgeschirmt. Halten Sie sie mindestens 30 cm von Röhrenfernsehern oder anderen empfindlichen elektronischen Geräten entfernt, um Verzerrungen zu vermeiden.

BEDIENUNGSANLEITUNG BS 312.2 ELAC

BEDIENUNGSANLEITUNG & SICHERHEITSHINWEISE

OPERATING & SAFETY INSTRUCTIONS

Gewährleistung / Werksgarantie

I. Die folgenden Garantiebestimmungen gelten für innerhalb der Europäischen Union und der Schweiz von einem autorisierten Fachhändler erworbene Produkte von ELAC, die unter X. dieser Bestimmungen aufgeführt werden.
II. Die folgenden Bestimmungen erweitern die Rechte des Erwerbers und beeinflussen in keiner Weise die nach der jeweiligen Rechtsordnung zusätzlich bestehenden Rechte wie beispielsweise die Gewährleistungsrechte.
III. Aus den Garantiebestimmungen entstehen Ansprüche nur für diejenigen Käufer, die das betreffende Produkt von einem autorisierten Fachhändler erworben haben. ELAC betreibt ein selektives Vertriebssystem. Wird das Produkt von einem nicht autorisierten Händler erworben, entstehen keine Garantieansprüche.
Etwaige Gewährleistungsansprüche gegen den Verkäufer bleiben davon unberührt.
IV. Voraussetzung für die Geltendmachung von Garantieansprüchen ist, dass sich der Käufer innerhalb von drei Monaten ab Kaufdatum des jeweiligen ELAC-Produktes registrieren lässt.

ELAC Electroacoustic GmbH | Fraunhoferstraße 16 | 24118 Kiel | Deutschland | Stichwort: Garantie

V. Die Garantie erstreckt sich nur auf Material-, Konstruktions- oder Verarbeitungsmängel.

VI. Die Garantie erstreckt sich nicht auf Schäden, die auf grobe Behandlung oder unsachgemäßen Gebrauch zurückzuführen sind oder auf natürliche oder übliche Abnutzungen. Die Garantie erstreckt sich nicht auf optisch uneinheitliche Furnierstruktur oder Verfärbungen des Furniers, da es sich hierbei um natürliches Material handelt. Die Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen.

Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sachgerechte Bedienung gemäß der den Produkten beiliegenden Bedienungsanleitung wird ausdrücklich hingewiesen. Die Garantie erstreckt sich nicht auf Mängel, die durch unsachgemäßes Aufstellen oder unsachgemäße Lagerung entstehen. Unsachgemäß ist beispielsweise das Aufstellen oder die Lagerung in feuchter Umgebung oder in einer Umgebung, in welcher das Produkt extremen Temperaturen und/oder Temperaturschwankungen, Oxidation oder Korrosion ausgesetzt ist. Mängel, die durch Verschütten von Flüssigkeiten oder Nahrungsmitteln oder sonstige chemische Substanzen an die Produkte gelangen und auf sie einwirken, sind von der Garantie ebenfalls nicht umfasst.

VII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geöffnet, verändert oder repariert wird. Die Garantie erlischt, wenn die Seriennummer entfernt oder unleserlich gemacht wird.

VIII. Material-, Konstruktions- oder Verarbeitungsmängel werden innerhalb der Garantiefrist von ELAC oder von einem autorisierten Fachhändler des Landes, in welchem das Produkt erworben wurde, kostenlos behoben. Dies geschieht innerhalb einer wirtschaftlich angemessenen Frist. Nach Ermessen von ELAC oder des autorisierten Fachhändlers kann die Garantieleistung auch in einem Austausch des betroffenen Produktes erfolgen. Soweit baugleiche Produkte nicht mehr verfügbar sind, kann ein Austausch in Form eines anderen Produktes erfolgen, welches der gleichen Preis- und Qualitäts-Klasse entspricht.

Das Eigentum der ausgetauschten Ersatzteile oder der ausgetauschten Produkte geht auf ELAC über.

IX. Eine Bemängelung muss innerhalb der Garantiezeit gegenüber ELAC oder einem autorisierten Fachhändler innerhalb angemessener Frist nach Entdeckung des Mangels bekanntgegeben werden. Im Garantiefall muss ELAC oder dem autorisierten Fachhändler das bemängelte Produkt und eine Kopie des Original-Kaufbeleges übergeben werden. Aus diesen Belegen müssen sich folgende Informationen ergeben:

a) Name und Adresse des Fachhändlers, b) Datum und Ort des Kaufes, c) Artikelbezeichnung, Produkttyp und Seriennummer

Zur Bearbeitung des Garantiefalles und Rücksendung etwaig reparierter oder ausgetauschter Produkte ist ebenfalls die Angabe des Namens und der Adresse des Käufers erforderlich.

ELAC Electroacoustic GmbH | Fraunhoferstraße 16 | 24118 Kiel | Deutschland

Informationen über die autorisierten Fachhändler erfahren Sie auch über die Homepage www.elac.de.

Für den Fall einer Bearbeitung eines nicht unter diese Bedingungen fallenden Produktes, kann ELAC dem Anspruchsteller eine angemessene Bearbeitungsgebühr in Rechnung stellen.

X. Die Garantiefrist beginnt mit Auslieferung des Produktes an den erstmaligen Endkunden.

Die Garantiefrist beträgt für ELAC Electroacoustic GmbH: 2 Jahre gesetzliche Gewährleistung.

Sie verlängert sich um drei weitere Jahre Werksgarantie (bei Aktivlautsprechern, Aktivsubwoofern, Surroundsets und Aktivelektronik um ein weiteres Jahr), wenn sich der Käufer bei ELAC registrieren läßt.

XI. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Verlängerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang.

Die Haftung ist auf den Wert des Produktes beschränkt. ELAC haftet nicht für weitere eintretende Schäden oder Verluste direkter oder indirekter Art. Dies gilt nicht für Schäden, welche aufgrund Vorsatzes oder grober Fahrlässigkeit durch ELAC herbeigeführt wurden.

Herstellergarantie ELAC 873348

Herzlichen Glückwunsch!

Sie sind stolzer Besitzer eines

ELAC Lautsprechers!

Wir beglückwünschen Sie zum Kauf eines ELAC Lautsprechers, der unter strengen Qualitäts- und Umweltauflagen hergestellt wurde. Um alle Leistungsmerkmale optimal auszunutzen, lesen Sie bitte die Bedienungsanleitung gründlich durch. Wir raten Ihnen, diese Anleitung für späteres Nachschlagen gut aufzubewahren.

Bitte beachten Sie die Sicherheitshinweise, die der Verpackung Ihres neuen Lautsprechers ggf. beigepackt sind. Bitte lesen, beachten und befolgen Sie alle diese Sicherheitshinweise und bewahren Sie diese ebenfalls auf. Beachten Sie alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung aufgeführt sind.

		Seite / page
Deutsch	Sicherheitshinweise 4
	Vor der Inbetriebnahme 5
	Anschlüsse 6
	Allgemeine Hinweise 8
	Aufstellen der Lautsprecher 9
	Service / Pflege / Fertigungskontrolle / Entsorgung / Recycling	14
English	Safety Instruction 17
	Before use 19
	Connections 22
	Placements / Setups 24
	Warranty 28

1. Allgemeines

Lesen und beachten Sie die folgenden Sicherheitshinweise und bewahren Sie diese sorgfältig auf. Beachten Sie alle Warnungen, die auf dem Lautsprecher und in der Bedienungsanleitung vermerkt sind. Überprüfen Sie den Lautsprecher vor der Inbetriebnahme auf vorhandene Schäden. Der Lautsprecher muss sich in einem einwandfreien Zustand befinden. Beschädigte Teile können zu Verletzungen führen.

2. Bestimmungsgemäßer Gebrauch

Schließen Sie den bzw. die Lautsprecher gemäß der Vorgaben in der Bedienungsanleitung an. Viele ELAC Lautsprecher sind mit Spikes und/oder rutschfesten Füßen ausgestattet. Diese sind ausschließlich für den Niveauausgleich des Lautsprechers vorgesehen. Um Niveauunterschiede bei unebenen Böden auszugleichen, drehen Sie die Spikes oder rutschfesten Füße um 2 bis 3 Gewindeumdrehungen heraus. Der Lautsprecher muss stets senkrecht stehen: Die Standfestigkeit des Lautsprechers darf durch die Verwendung von Spikes oder rutschfesten Füßen nicht beeinträchtigt werden, da der Lautsprecher andernfalls kippen kann.

3. Aufstellungsort

Die Lautsprecher dürfen nur auf ebenen Untergründen aufgestellt werden.

Vermeiden Sie als Aufstellort für die Lautsprecher Orte

• mit direkter Sonneneinstrahlung
• mit hoher Feuchtigkeit
• die vibrationsanfällig sind
• an denen besonders heiße oder kalte Temperaturen auftreten
• die sich in der Nähe von Röhren-Fernsehgeräten befinden (die Lautsprecher sind nicht magnetisch abgeschirmt und können das Farbbild von Röhren-Fernsehgeräten beeinträchtigen)
• in unmittelbarer Nähe von magnetischen Karten (die Lautsprecher sind nicht magnetisch abgeschirmt, wodurch magnetische Karten wie z.B. Kreditkarten oder Fahrkarten mit Magnetstreifen Schaden nehmen können).

WARNUNG! Achten Sie bei dem Produkt auf einen sicheren Stand, um mögliche Verletzungen durch Umkippen zu vermeiden. Die Standfestigkeit auf Teppichboden lässt sich durch die Verwendung von Spikes verbessern. Achten Sie beim Anbringen von Spikes darauf, sich nicht an deren scharfen Enden zu verletzen. Auf glatten Böden lässt sich die Standfestigkeit mithilfe von Klettverschlüssen oder doppelseitigen Klebestreifen erhöhen. Positionieren Sie den Lautsprecher nicht in der Nähe von Wärmequellen wie Heizungen, Heizungsventilen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Hitze entwickeln, oder in explosionsgefährdeten Bereichen.

• Blockieren Sie niemals Lüftungsschlitze. Beachten Sie beim Aufstellen die Anweisungen des Herstellers.
• Stellen Sie den Lautsprecher nicht in ein geschlossenes Regal oder einen geschlossenen Schrank.
• Stellen Sie keine brennenden Kerzen auf den Lautsprecher bzw. in dessen unmittelbare Nähe.
• Positionieren Sie den Lautsprecher nicht in unmittelbarer Nähe eines Transformators, da es sonst durch elektromagnetische Einstreuung des Transformators zu einem Brummen der Tieftöner kommen kann.
• Rutschfeste Füße oder Unterlegscheiben für Spikes können bei bestimmten Werkstoffen/Lackierungen/Materialoberflächen Verfärbungen bzw. Abdrücke verursachen.

4. Überlastung

Bei extremer Überlastung des Geräts durch einen sehr hohen Lautstärkepegel kann es zu einer Beschädigung einzelner Bauteile kommen. Daher sollten Sie Lautsprecher bei Betrieb mit extrem hohem Pegel nicht unbeaufsichtigt lassen.

5. Wartungsarbeiten

GEFAHR! Öffnen Sie niemals das Gehäuse, da die Bauelemente und Leiter Spannungen führen können! Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Der Lautsprecher muss gewartet werden, wenn er in irgendeiner Weise beschädigt wurde, z.B. wenn das Netzkabel oder der Netzstecker beschädigt wurde, Flüssigkeiten auf dem Lautsprecher verschüttet wurden oder Gegenstände auf den Lautsprecher gefallen sind, der Lautsprecher Regen oder Feuchtigkeit ausgesetzt wurde, er nicht ordnungsgemäß funktioniert oder fallen gelassen wurde. Öffnen Sie niemals den Lautsprecher, um eine Gefährdung durch elektrischen Strom möglichst zu vermeiden. Wartungsarbeiten dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

6. Reinigung

HINWEIS: Verwenden Sie zur Reinigung nur ein weiches Tuch mit glatter Oberfläche bzw. einen weichen Pinsel. Verwenden Sie auf keinen Fall Scheuermittel, Alkohol, Waschbenzin, Möbelpolitur oder Ähnliches zur Reinigung! Möbel sind häufig mit den verschiedensten Lacken und Kunststoffen beschichtet, die mit chemischen Substanzen behandelt sein können. Manche dieser Substanzen können Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie daher ggf. eine rutschfeste Unterlage unter den/die Lautsprecher.

7. Lautstärkepegel

VORSICHT! Dauerhaft hohe Lautstärkepegel können ernsthafte Hörschäden hervorrufen. Achten Sie daher auf einen angemessenen Umgang mit der Lautstärke.

8. Entsorgung

Die Verpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese bitte umweltgerecht. Werfen Sie den Lautsprecher am Ende seiner Lebensdauer nicht in den normalen Hausmüll. Führen Sie den Lautsprecher entsprechend den geltenden gesetzlichen Vorschriften einer geordneten Entsorgung zu. Erkundigen Sie sich hierzu bei Ihrer Stadtverwaltung nach geeigneten Möglichkeiten, damit die im Gerät enthaltenen wertvollen Rohmaterialien wiederverwendet werden können. Machen Sie den Lautsprecher vor der Entsorgung unbrauchbar.

PHILOSOPHIE

Vielen Dank, dass Sie sich für den Kauf dieses ELAC Produkts entschieden haben. Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung zum Prinzip gemacht.

Ihre neuen ELAC Lautsprecher mit ihren qualitativ hochwertigen Bauteilen wurden für höchste Ansprüche konstruiert und bieten exquisite Klangqualität. Konzipiert wurden sie von einer Gruppe passionierter Entwickler mit dem Ziel, eine völlig neue Dimension der Klangwiedergabe in Ihr Zuhause zu bringen. Viel Freude mit Ihren ELAC Lautsprechern!

Achten Sie darauf, die Lautsprecher und andere Bauteile nicht zu beschädigen:

- Nehmen Sie die Lautsprecher vorsichtig aus der Verpackung heraus, um die Lautsprecher nicht zu beschädigen.

- Verwenden Sie einen geeigneten Leitungsquerschnitt (mindestens 1,5 mm ^2 bei einem Abstand bis zu 7,5 m).

- Achten Sie beim Anschluss unbedingt auf die korrekte Polarität. Zur einfacheren Handhabung sind die meisten Lautsprecherkabel entsprechend gekennzeichnet. Der Plusanschluss (rot) der Verstärkerklemme muss mit dem Plusanschluss (rot) des Lautsprechers verbunden werden. Gehen Sie auf der Minusseite nach demselben Verfahren vor. Entfernen Sie an den Enden des Lautsprecherkabels ca. 13 mm der Isolierung, verdrillen Sie dann die blanken Einzeldrähte und führen Sie sie in die Polklemme ein.

- Stellen Sie vor dem Anschließen eines Lautsprechers sicher, dass alle Komponenten ausgeschaltet sind.

- Vergewissern Sie sich, dass die Plus- und Minuslitzen nach dem Anschluss an die Lautsprecherklemmen nicht miteinander in Kontakt kommen.

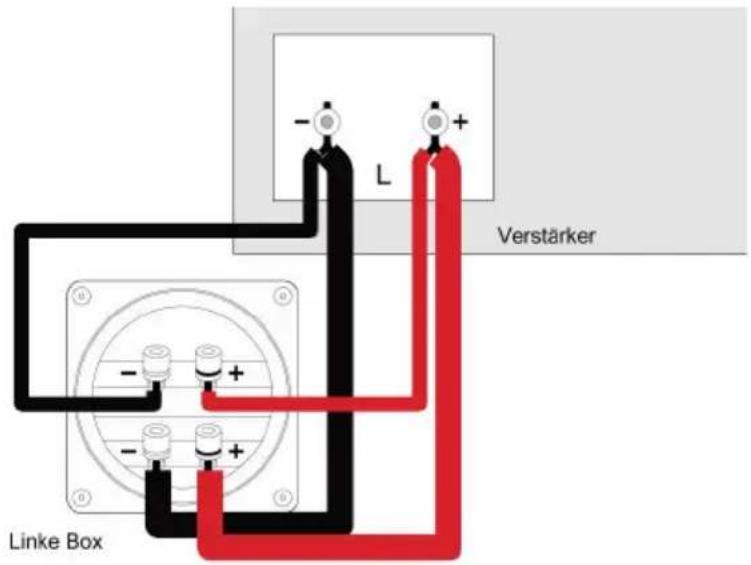

1 Eingang Mittel-Hochtonzweig
2 Verbindungsbrücke
3 Eingang Tieftonzweig

Viele unserer Lautsprecher bieten die Möglichkeit, den Hoch-/Mitteltonteil und den Bassteil getrennt über zwei Verstärker (Bi-Amping) oder zumindest über getrennte Anschlusskabel (Bi-Wiring) zu betreiben. Hierfür sind diese Lautsprecher mit Doppelterminals ausgerüstet. Die zwei Anschlussbuchsenpaare sind für den Normalbetrieb (mit einer einzigen Zuleitung) werkseitig mit Kurzschlussbrücken verbunden.

Für den Bi-Wiring/Bi-Amping-Betrieb sind diese Kurzschlussbrücken zu entfernen. Dabei bleiben die zu den jeweiligen Chassis gehörigen Passiv-Netzwerke in Funktion, so dass spezielle Filter-Netzwerke (Frequenzweichen) nicht notwendig sind.

Das eine Anschlussbuchsenpaar führt zum Hoch-/Mitteltonnetzwerk, das andere zum Tieftonnetzwerk. Durch getrennte Leitungsführung (Bi-Wiring) erreicht man eine Entkopplung der beiden Zweige, d.h., das Übersprechen zwischen dem Tiefton- und Hoch-/Mitteltonzweig wird verringert. Auch lassen sich für den jeweiligen Zweck optimierte Anschlusskabel verwenden, z.B. besonders induktivitätsarme Kabel für den Hochtonbereich und besonders große Kabelquerschnitte für den Bassbereich.

Werden die beiden Zweige über getrennte Endverstärker betrieben, so ist es möglich, die Verstärker angepasst an die Anforderungen für die Übertragung hoher und mittlerer bzw. tiefer Frequenzen auszuwählen. Mit getrennter Lautstärkenregelung für die beiden Zweige lässt sich die gesamte Klangbalance besser den örtlichen Gegebenheiten (Wohnraumakustik) anpassen.

Beachten Sie bitte, dass unterschiedliche Endverstärkermodelle eventuell nicht gleich laut spielen, wenn sie per Y-Adapter aus der gleichen Quelle gespeist werden. Die Ursache hierfür sind unterschiedliche Verstärkungsfaktoren zwischen Eingangs- und Ausgangspegel.

Damit die Klangbalance nicht vom Zufall bestimmt wird, sind Endstufenmodelle mit eingebauten Pegelstellern sinnvoll, so dass ein Ausgleich der Verstärkungsfaktoren oder gezielt die Einstellung der gewünschten Klangbalance möglich ist.

Noch universeller ist es, für eine der beiden Stereo-Endstufen einen hochwertigen Vollverstärker zu wählen, dessen Lautstärkensteller dann für die gewünschte Klangbalance benutzt wird. Die andere Endstufe kann dann ein puristisches Modell ohne jede Einstellmöglichkeit sein. Unabhängig hiervon muss natürlich eine gemeinsame Vorstufe zur Einstellung von Gesamtlautstärke und Programmquelle vorhanden sein. Falls die Vorstufe nur einen Ausgang besitzt, schafft ein einfaches Y-Adapterkabel Abhilfe. Beim Einsatz unterschiedlicher Verstärkermodelle sollte eine mögliche interne Verpolung eines Verstärkers überprüft werden.

Magnetisch gehaltene Gitter anbringen und entfernen

Die Gitter Ihrer Lautsprecher sind so konzipiert, dass sie nach Bedarf abgenommen werden können. Um ein Gitter abzunehmen, halten Sie es an der oberen oder unteren Kante und ziehen Sie es behutsam ab. Um das Gitter wieder aufzusetzen, einfach in seiner richtigen Position am Lautsprecher halten und es wird von den Magneten festgehalten.

WICHTIG!

Sicherheitsclip bei einigen ELAC Standlautsprechern

Bei einigen ELAC Standlautsprechern sind auf der Rückseite der Gehäuse Sicherheitsclips montiert, mit denen diese an der Wand befestigt und damit gegen ein Kippen gesichert werden können. Verwenden Sie in die Wand geschraubte Wandhaken (nicht im Lieferumfang enthalten) und führen Sie eine geeignet dimensionierte Schnur (nicht im Lieferumfang enthalten), um diesen Haken und dann durch den Sicherheitsclip. Prüfen Sie anschließend, dass die montierten Haken und die Schnur ein Kippen des Lautsprechers verhindern.

Wandhaken & Schnüre (nicht im Lieferumfang enthalten)

Sicherheitsclip (bereits montiert) Wand

VORSICHT:

Der Sicherheitsclip ist kein Befestigungsmaterial und daher nicht für eine hängende Wandmontage des Lautsprechers zu verwenden. ELAC übernimmt keine Haftung für Schäden, die auf unsachgemäße Montage/Installation, ungenügende Tragkraft des Installationsmaterials, unsachgemäßen Gebrauch oder Naturkatastrophen zurückzuführen sind.

AUSLEGER UND SPIKES

Bei einigen ELAC Standlautsprechern im Paket enthaltenen Auslegern kann das Lautsprechergehäuse mit einer größeren Standfläche versehen werden. Die enthaltenen Spikes verbessern die Standfestigkeit auf unebenen oder mit dickem Teppich ausgelegten Untergründen.

ACHTUNG: Da Spikes naturgemäß sehr spitz sind, besteht Verletzungsgefahr!

WICHTIG: Nutzen Sie die mitgelieferten Bodenscheiben, wenn die Spikes auf harten Bodenbelägen wie Holz oder Fliesen zum Einsatz kommen.

WICHTIG: Um Kratzer oder andere Gehäuseschäden zu vermeiden, stellen Sie den Lautsprecher während der Montage der Ausleger und Spikes umgekehrt auf einen weichen Untergrund. Wir empfehlen, die Montage gemeinsam mit einer zweiten Person vorzunehmen.
Befestigen Sie die Ausleger mit den mitgelieferten Kopfschrauben.
Schrauben Sie die Spikes wie in der Abbildung rechts in die Platten. Nun kann der Lautsprecher umgedreht und aufgestellt werden. Bewegen Sie den Lautsprecher mit angeschraubten Spikes äußerst vorsichtig. Nutzen Sie die mitgelieferten Bodenscheiben, wenn es sich bei Ihrem Fußbodenbelag um Holz oder Fliesen handelt.
Mit Hilfe des mitgelieferten Winkelschraubendrehers können Sie die Höhe der Spikes individuell anpassen, bis der Lautsprecher gerade steht und alle vier Spikes den Boden berühren.
Sobald der Lautsprecher ausgerichtet ist, können Sie die Spikes mit Hilfe der mitgelieferten Abdeckungen arretieren.

AUFSTELLEN DER LAUTSPRECHER

Erzielen Sie maximale Leistung und optimale Klangqualität, indem Sie Ihre ELAC Lautsprecher richtig positionieren und anordnen. Obwohl sich Räume in ihrem Aufbau unterscheiden, bieten Ihnen die folgenden Richtlinien eine Orientierungshilfe, wenn Sie die Lautsprecher für Ihren individuellen Raum konfigurieren. Für das Aufstellen von Lautsprechern gibt es keine „exakten“ Regeln oder Angaben für Begrenzungen, jedoch können die folgenden Anregungen dabei helfen, das für Sie klangliche Optimum zu erreichen. Dabei gilt, die beste Anordnung ist immer diejenige, die für Sie persönlich am besten klingt. Daher empfehlen wir Ihnen zu experimentieren, indem Sie die Position bzw. Ausrichtung der Lautsprecher verändern.

Platzieren Sie die Lautsprecher circa 30 bis 60 cm von Begrenzungen (z.B. Wänden sowie Raum-ecken) entfernt. Eine Aufstellung nahe einer Seiten- oder Rückwand verstärkt die Basswiedergabe. Wird der Aufstellort jedoch zu nah an einer Wand (bzw. insbesondere zu nah an einer Zimmerecke) gewählt, kann dies zu einem unnatürlichen Klang führen. Ist eine Eckposition unvermeidlich, versuchen Sie, den Lautsprecher so zu positionieren, dass Rückwand- und Seitenwandabstand des Lautsprechers unterschiedlich sind.

STEREO-ANORDUNG

In der Regel erhalten Sie das beste Ergebnis mit der realistischsten Stereoabbildung und dem lebendigsten Klang, wenn Sie die Lautsprecher so anordnen, dass Ihre bevorzugte Hörposition mit den Lautsprechern ein gleichseitiges Dreieck bildet. Diese Anordnung gewährleistet das optimale Klangbild.
Wenn sich der rechte und linke Lautsprecher Ihres Systems zu weit voneinander entfernt befinden, winkeln Sie diese zur Hörposition hin ein, um ein fokussierteres, zentrales Klangbild zu erhalten.

2-Kanal-Stereo-Anordung

Egal, ob Sie Regallautsprecher oder Standlautsprecher verwenden, vermeiden Sie es bei einer 5.1 Kanal-Surround-Konfiguration, die Surround-Lautsprecher vor Ihrer Hörposition aufzustellen. Der Abstand zwischen den Surround-Lautsprechern sollte größer sein als der zwischen den Frontlautsprechern. Darüber hinaus sollten sich die Lautsprecher auf der gleichen Höhe mit den Frontlautsprechern oder etwas höher befinden, um das optimale Surround-Klangfeld zu erhalten. Wie auch bei den Frontlautsprechern müssen Sie möglicherweise ein wenig mit verschiedenen Aufstellpositionen experimentieren, indem Sie die hinteren Surround-Lautsprecher zur Hörzone hin ausrichten.

5.1 Kanal-Surround-Konfiguration

ELAC Center-Lautsprecher ist primär für die Wiedergabe von Dialogen konzipiert und sollte über oder unter dem Fernseher platziert werden. Richten Sie ihn mittig zum Fernseher aus. Der Center-Lautsprecher sollte sich nach Möglichkeit auf gleicher Höhe wie die Frontlautsprecher befinden, dies erlaubt ein ausgewogeneres akustisches Geschehen. Sollte es nicht möglich sein, den Center-Kanal auf der gleichen Höhe unterzubringen, muss der Center-Lautsprecher ggf. nach oben (falls zu niedrig) bzw. nach unten (falls zu hoch) geneigt werden, um ihn in Richtung Hörzone auszurichten.

Optimale Ergebnisse für den Center erhält man, indem man den Center-Kanal des Receivers/Prozessors auf SMALL stellt. Wenn Sie eine Wahlmöglichkeit haben, stellen Sie eine Übergangsfrequenz zwischen 50 und 100 Hz ein.

Service / Pfl ege:

Ihr Lautsprecher ist wartungsfrei. Änderungen im akustischen Verhalten sind über viele Jahre so minimal, dass man davon ausgehen kann, dass das menschliche Gehör sich im Laufe der Jahre stärker verändert als der Lautsprecher.

Reinigen Sie Ihren Lautsprecher nur mit einem weichen, trockenen und fusselfreien Tuch be-

ziehungsweise mit einem Pinsel. Verwenden Sie auf keinen Fall Scheuermittel, Alkohol, Waschbenzin, Möbelpolitur oder Ähnliches. Setzen Sie Ihren Lautsprecher auch keinesfalls höherer Feuchtigkeit aus. Starke Temperaturschwankungen, Feuchtigkeit und längere Lichtbestrahlung können dem Lautsprecher Schaden zufügen und seine Optik verändern.

Im Falle einer Fehlfunktion Ihres Lautsprechers sollten Sie den Rat eines Fachmannes einholen. Ihr Fachhändler steht Ihnen gern zur Verfügung. Sollte z.B. durch eine Fehlbedienung einer fremden Person ein Lautsprecher zerstört werden, so sind zur Reparatur einige Fachkenntnisse erforderlich, um die einwandfreie Funktion wiederherzustellen.

Die heutigen Möbel sind mit einer Vielfalt von Lacken und Kunststoffen beschichtet und werden mit den unterschiedlichsten Pfl egemitteln behandelt. Es kann daher nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die Gummifüße von Plattenspielern angreifen und aufweichen. Legen Sie daher ggf. eine rutschfeste Unterlage unter den Lautsprecher.

Fertigungskontrolle

Jeder Produktionsschritt wird einzeln überprüft. So wird jedes Teil eines Lautsprechers (z.B. Chasis oder Frequenzweiche) mehrfach getestet, vom Wareneingang bis zur Endmontage. Bei der Endkontrolle wird jeder Lautsprecher akustisch geprüft, d.h. geschulte Ohren überzeugen sich von der verzerrungsfreien Wiedergabe jedes Frequenzbereiches.

Außerdem werden diverse Messwerte überprüft, um die einwandfreie Funktionsweise der einzelnen Baugruppen sicherzustellen.

Um enge Toleranzgrenzen einhalten zu können, ist es erforderlich, die Schwankungen z.B. der Werte der elektrischen Bauelemente sehr stark einzuschränken, da sich Ungenauigkeiten der Einzelkomponenten im Gesamtsystem addieren können. Um eine maximale Fertigungsqualität zu realisieren, ist die Einhaltung der ELAC-Qualitätskriterien und Vorgaben größte Pflicht.

Entsorgung

Der Karton und das Verpackungsmaterial sollten aufbewahrt werden. Sie stellen einen idealen Behälter für das Gerät dar und sollten im Hinblick auf spätere Transporte aufbewahrt werden. Das Verpackungsmaterial stellt einen wichtigen Wertstoff dar. Es besteht aus Textilfasern (Tücher), Kunststoffen (Beutel und Formteile) sowie Pappe, die zur Wiederverwertung dem Stoffkreislauf wieder zugeführt werden sollen. Wir haben mit Ihrem Fachhändler eine Rücknahme- und Entsorgungsvereinbarung getroffen, die uns garantiert, dass die Wertstoffe dort, sortenrein getrennt, entsorgt werden. Bitte bringen Sie daher Ihre Verpackung Ihrem Fachhändler zur Entsorgung zurück.

Recycling

Tragen Sie bitte zur umweltgerechten Entsorgung von Elektronikschrott bei. Elektronische Altgeräte dürfen nicht mit dem Hausmüll beseitigt werden! Umweltgerechtes Recycling muss nach den jeweiligen Landesregeln erfolgen.
