UT516B - Messung Uni-T - Kostenlose Bedienungsanleitung

Produkttyp	Isolationswiderstandsprüfgerät
Testspannungen	500 V, 1000 V, 2500 V, 5000 V, 10000 V, 12000 V
Isolationswiderstandsbereich	Bis zu 10 TΩ (abhängig von der Prüfspannung)
Gleichspannungsmessung	30 V – 1000 V ±(3%+5)
Wechselspannungsmessung	30 V – 750 V (50–60 Hz) ±(3%+5)
Datenübertragung	USB (PC-Software für Datenanalyse)
Datenspeicher	999 Messdatensätze
Anzeige	LCD mit Hintergrundbeleuchtung
Sicherheit	IEC61010-1, CAT IV 600 V
Dielektrischer Absorptionskoeffizient (DAR)	0.00–999
Polarisationsindex (PI)	0.00–999
Überbereichsalarm	Ja
Vergleichsmessung	Ja
Messzeitauswahl	Ja
Niedrige Batterieanzeige	Ja
Betriebsspannung	Batterie (6x 1,5 V AA)
Laststrom (500 V–5000 V)	1 mA
Laststrom (10000 V–12000 V)	0,15–1,2 mA

Häufig gestellte Fragen - UT516B Uni-T

Wie schalte ich das UT516B ein?

Drücken Sie die Einschalttaste auf der Vorderseite. Das Gerät führt einen Selbsttest durch und zeigt den Messmodus an.

Welche Testspannungen stehen zur Verfügung?

Das UT516B bietet sechs Prüfspannungen: 500 V, 1000 V, 2500 V, 5000 V, 10000 V und 12000 V.

Wie messe ich den Isolationswiderstand?

Verbinden Sie die Prüfleitungen mit dem zu messenden Gerät. Wählen Sie über das Drehrad die gewünschte Testspannung. Drücken Sie die Starttaste und lesen Sie den Wert auf dem LCD ab.

Was bedeutet der Überbereichsalarm?

Der Überbereichsalarm ertönt, wenn der gemessene Isolationswiderstand den maximalen Messbereich für die gewählte Spannung überschreitet. Dies dient als Sicherheitshinweis.

Wie übertrage ich Daten auf den PC?

Schließen Sie das Gerät über das mitgelieferte USB-Kabel an den PC an. Verwenden Sie die PC-Software zur Datenanalyse und -verwaltung.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Ersetzen Sie die verbrauchten Batterien durch sechs neue 1,5 V AA-Batterien. Achten Sie auf die richtige Polarität.

Was ist der Polarisationsindex (PI)?

Der Polarisationsindex ist das Verhältnis des Isolationswiderstands nach 10 Minuten zum Wert nach 1 Minute. Er dient zur Beurteilung der Isolationsqualität.

Wie führe ich eine Vergleichsmessung durch?

Aktivieren Sie die Vergleichsmessung über das Menü. Legen Sie einen Referenzwert fest. Das Gerät zeigt an, ob der gemessene Wert über oder unter dem Referenzwert liegt.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Gerät ist nach IEC61010-1 und CAT IV 600 V zertifiziert. Verwenden Sie nur geeignete Prüfleitungen und vermeiden Sie Messungen an spannungsführenden Teilen ohne Freischaltung.

Wie reinige ich das UT516B?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten.

BEDIENUNGSANLEITUNG UT516B Uni-T

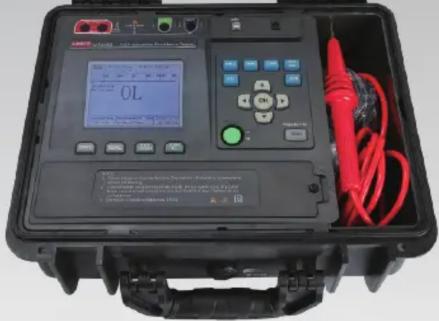

UT516B

12kV Insulation Resistance Tester

AC/DC voltage USB data transfer Low battery indication

Data storage

Polarization Index Over-range alarm Max display

LCD backlight

Comparative measurement

Measurement time selection

UT516B

Test Voltage			AccuracyRange
Insulation Resistance Measurement	500V	0.50MΩ~4.99G	±(5%+5)
		5.00G~49.9GΩ	±(10%+10)
		50.0GΩ~500GΩ	for reference only
	1000V	1.00MΩ~9.99GΩ	±(5%+5)
		10.0G~99.9GΩ	±(15%+10)
		100GΩ~1000GΩ	for reference only
	2500V	2.50MΩ~24.9GΩ	±(5%+5)
		25.0G~249GΩ	±(15%+10)
		250GΩ~2.5TΩ	for reference only
	5000V	5.00MΩ~49.9GΩ	±(5%+5)
		50G~499GΩ	±(15%+20)
		500GΩ~5.0TΩ	for reference only
	10000V	10.0MΩ~99.9GΩ	±(10%+10)
		100G~999GΩ	±(20%+20)
		1000GΩ~10TΩ	for reference only
	12000V	12.0MΩ~99.9GΩ	±(10%+10)
		100G~999GΩ	±(20%+20)
		1000GΩ~10TΩ	for reference only
Output voltage		500V, 1000V, 2500V, 5000V	0~+10%
		10000V, 12000V	-5~+10%
Load current	500V, 1000V, 2500V, 5000V	1mA	0%~+20%
	10000V, 12000V	0.15~1.2mA	0%~+20%
DC voltage measurement 30V~1000V±(3%+5)
AC voltage measurement	30V~750V (50~60Hz)		±(3%+5)
PC software for data analysis	√
Backlight Function V
Data storage 999 sets of data
Dielectric Absorption Ratio (DAR) 0.00~999
Polarization Index (PI) 0.00~999
Safety IEC61010-1, CAT IV 600V
