Produkttyp	USB 3.0 Hub mit Gigabit-Netzwerkschnittstelle
Modell	UMP-3UE1000
Eingangsschnittstelle	USB 3.0 Typ-A (kompatibel zu USB 3.1/3.0/2.0/1.1)
USB 3.0 Ausgangsports	3 Ports, 5 Gbit/s
Netzwerkschnittstelle	RJ45, 1 Gbit/s (10/100 Mbit/s kompatibel)
Chipsatz	VL813 + RTS8153
LED-Anzeigen	1x grün (Betrieb)
Stromversorgung	Bus-powered über USB
Betriebssystemkompatibilität	Windows 7/8/8.1/10, Mac OS 10.8+, Linux
Abmessungen (B x T x H)	95 x 30 x 22 mm
Gewicht	44 g
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 50 °C
Lieferumfang	USB 3.0 Hub, USB 3.0 Kabel, Handbuch
Besondere Merkmale	Plug & Play, Hot-Swap, treiberlos, IEEE 802.3X, Ladeunterstützung
Zertifizierungen	CE (RED 2014/30/EU)
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Reparatur	Bei Defekt an den Fachhandel wenden
Kontakt	[e-mail]

Häufig gestellte Fragen - UMP-3UE1000 Fantec

Wie schließe ich den UMP-3UE1000 an meinen Computer an?

Verbinden Sie das mitgelieferte USB 3.0 Kabel mit dem USB Typ-A Anschluss Ihres Computers und dem USB Typ-B Anschluss des Hubs. Danach sind die USB-Ports und die Netzwerkschnittstelle sofort einsatzbereit.

Ist der Hub mit USB 2.0 kompatibel?

Ja, der Hub ist abwärtskompatibel zu USB 2.0 und USB 1.1. Die Geschwindigkeit reduziert sich dann auf die jeweilige USB 2.0 bzw. 1.1 Rate.

Benötigt der Hub eine Treiberinstallation?

Nein, der Hub ist treiberlos unter Windows, Mac OS und Linux. Er wird automatisch als USB-Hub und Netzwerkschnittstelle erkannt.

Welche Netzwerkgeschwindigkeit unterstützt der Hub?

Die RJ45-Schnittstelle unterstützt 1 Gbit/s (10/100/1000 Mbit/s) mit automatischer Aushandlung und Voll-Duplex-Datenflusskontrolle (IEEE 802.3X).

Kann ich mit dem Hub mein Smartphone laden?

Ja, der Hub kann USB-Geräte laden, z.B. Smartphones oder mobile Akkus. Die Ladegeschwindigkeit hängt jedoch von der Leistungsfähigkeit Ihres PC-USB-Anschlusses ab.

Warum leuchtet die grüne LED nicht?

Stellen Sie sicher, dass der Hub korrekt mit Ihrem Computer verbunden ist und der PC eingeschaltet ist. Die grüne LED zeigt den Betriebszustand an. Versuchen Sie einen anderen USB-Anschluss.

Unterstützt der Hub Mac OS?

Ja, der Hub wird ab Mac OS 10.8 unterstützt. Er ist treiberlos und wird automatisch erkannt.

Welche Abmessungen hat der Hub?

Der Hub hat die Maße 95 x 30 x 22 mm und wiegt nur 44 g. Er ist daher sehr kompakt und tragbar.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind der USB 3.0 Hub, ein USB 3.0 Datenkabel und eine Bedienungsanleitung.

Kann ich den Hub im laufenden Betrieb (Hot-Swap) anschließen?

Ja, der Hub unterstützt Hot-Swap. Sie können ihn jederzeit ohne Neustart des Computers anschließen oder entfernen.

BEDIENUNGSANLEITUNG UMP-3UE1000 Fantec

http://www.fantec.de/unternehmen/bestimmungenrichtlinien/ce/

Manual Version V1.0

Das Modell FANTEC UMP-3UE1000 ist ein USB 3.0 Superspeed Hub inklusive Gigabit Netzwerkschnittstelle. Damit können Sie die USB 3.0 Schnittstelle Ihres PCs um drei weitere USB3.0 Anschlüsse erweitern und verfügen zusätzlich über einen RJ45 LAN Port, der Voll-Duplex Datenflußkontrolle (IEEE802.3X) und 1000Mbit/s (10/100Mbit/s kompatibel) Netzwerkgeschwindigkeit unterstützt.

Spezifikation:

Modell:	UMP-3UE1000
Eingang:	USB 3.0 Typ-A (kompatibel zu USB 3.1/3.0/2.0/1.1)
Ausgang:	USB 3.0 3Ports, 5Gbit/s; Netzwerk RJ45 1Gbit/s
Chipsatz:	VL813+RTS8153
LED Anzeige:	Grün (Betrieb)
System:	Windows 7 / 8/8.1/10 ; Mac OS 10.8 und höher, Linux
Abmessungen:	95x30x22mm
Gewicht:	44g
Betriebsumgebung:	Betrieb: 0~50°C; Lagerung: -20~50°C

Eigenschaften:

1. LED Anzeige für Betrieb und USB Status
2. Multi USB 3.0 Schnittstelle unterstützt Plug und Play, Hot-swap, einfach zu nutzen und zu transportieren
3. Unterstützung USB 3.0 Superspeed (5Gbit/s) Übertragung, abwärtskompatibel zu USB 2.0 / 1.1 USB 2.0/1.1
4. Unterstützt Voll-Duplex Datenflußkontrolle (IEEE802.3X), und 1Gbit/s Netzwerkgeschwindigkeit, abwärtskompatibel zu 10/100Mbit/s
5. Treiberlos, unterstützt Windows 7/8/8.1/10; Mac OS; Linux

Inhalt:

1. USB 3.0 Hub 1x
2. USB 3.0 Datenkabel 1x
3. Handbuch 1x

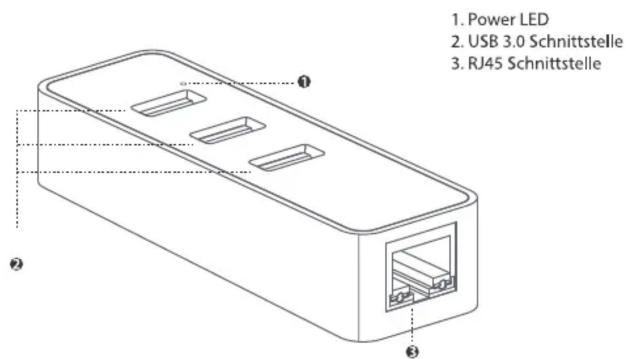

Beschreibung:

Benutzung

USB HUB Verbindung

a) Verbindnden Sie den USB Typ-A Stecker mit der USB Schnittstelle an Ihrem Computer und den USB Typ-B Stecker mit der Schnittstelle am Hub. Jetzt sind sowohl die USB Ports als auch die Gigabit Netzwerkschnittstelle einsatzbereit.
b) Verbinden Sie alle Arten von USB Speichermedien mit den USB Ports des Hubs. Danach sehen Sie einen neuen Datenträger in der Datenträgerverwaltung und können Ihre Daten abspeichern.
c) Stecken Sie das Netzwerkkabel in den RJ45 Port des Hubs und erstellen Sie so eine Netzwerkverbindung mit dem Netzwerkgerät Ihrer Wahl.
d) Zusätzlich zu den oben genannten Funktionen, können Sie auch Telefone, mobile Akkus oder sonstige akkubetriebende USB Geräte laden. Die Ladegeschwindigkeit hängt von der Leistung der USB Schnittstelle Ihres PCs ab.

Anwendung:

Der FANTEC USB Hub kann zum verbinden von USB 3.0 Festplatten, USB Sticks, hochauflösenden Kameras, Überwachungskameras, Videokameras, Multi-Kanal-Audio- und anderen Breitbandgeräten eingesetzt werden und unterstützt den gleichzeitigen Anschluß von bis zu drei USB3.0 Endgeräten. Die Geschwindigkeit erreicht bis zu 5 Gbit/s. Zusätzlich wird eine Netzwerkschnittstelle zu Ihrem Computer hinzugefügt. Betreiben Sie eine verkabelte Verbindung zu Ihrem Netzwerk, ohne auf eine eingebaute Netzwerkschnittstelle angewiesen zu sein. Desweiteren können Sie den Adapter dazu benutzen, gleichzeitig eine zweite Netzwerkverbindung zu einem abgegrenzten Netzwerk aufzubauen.

Kontakt:

[e-mail]

www.fantec.de/unternehmen/kontakt

Konformitätserklärung:

Die FANTEC GmbH erklärt hiermit dass das Modell FANTEC UMP-3UE1000 den wichtigsten Anforderungen und den einschlägigen Bestimmungen der Richtlinie RED 2014/30/EU entspricht.

Eine Kopie der Richtlinie finden Sie unter

http://www.fantec.de/unternehmen/bestimmungenrichtlinien/ce/

FANTEC behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.
