Produkttyp	Explosionsgeschützte PTZ-Netzwerkkamera
Modell	TNO-6320E
Marke	Hanwha
Maximale Auflösung	2 MP (1920 x 1080)
Maximale Bildrate	60 BpS bei 2 MP
Objektiv	4,44 ~ 142,6 mm (32x optischer Zoom)
Blende	F1,6 (Weitwinkel) / F4,4 (Tele)
Mindestbeleuchtung	0,15 Lux (Farbe), 0,015 Lux (S/W)
Tag & Nacht-Umschaltung	Auto (ICR) / Farbe / S/W
Dynamikbereich (WDR)	120 dB
Schwenkbereich	360° endlos
Neigebereich	180° (-90° ~ 90°)
Schwenk-/Neigegeschwindigkeit	Voreinstellung 50°/Sek., Manuell 0,1~40°/Sek.
Voreinstellungen	255
Gesichtserkennung	Ja
Explosionsschutz	ATEX II 2GD Ex d IIC T6 Gb IP67 Ex tb IIIC T80°C Db
Gehäusematerial	Edelstahl 316L
Scheibenwischer	Integriert
Schutzklasse	IP67, IK10
Betriebstemperatur	-40°C bis +60°C
Spannungsversorgung	24V AC
Leistungsaufnahme	Max. 49W (Heizung an)
Abmessungen (B x H x T)	384,0 x 402,0 x 250,0 mm
Gewicht	ca. 35 kg
Video-Komprimierung	H.264, MJPEG
Netzwerkschnittstelle	RJ-45 10/100BASE-T
Reinigung	Gehäuse und Linse mit einem weichen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.

Häufig gestellte Fragen - TNO-6320E Hanwha

Welche Auflösung unterstützt die Hanwha TNO-6320E?

Die Kamera unterstützt maximal 2 MP (1920 x 1080) bei einer Bildrate von bis zu 60 BpS.

Kann die Kamera im Freien eingesetzt werden?

Ja, die Kamera ist nach IP67 und IK10 geschützt und kann im Temperaturbereich von -40°C bis +60°C betrieben werden.

Welche Video-Komprimierungsformate werden unterstützt?

Die Kamera verwendet H.264 und MJPEG als Dual-Codec.

Ist die Kamera explosionsgeschützt?

Ja, die Kamera ist nach ATEX II 2GD Ex d IIC T6 Gb IP67 Ex tb IIIC T80°C Db zertifiziert und für explosionsgefährdete Bereiche geeignet.

Wie viele Voreinstellungen können gespeichert werden?

Es können bis zu 255 Voreinstellungen für die Schwenk-/Neigepositionen gespeichert werden.

Wie erfolgt die Stromversorgung?

Die Kamera wird mit 24V AC betrieben. Die maximale Leistungsaufnahme beträgt 49W bei eingeschalteter Heizung.

Welche intelligenten Analysefunktionen bietet die Kamera?

Die Kamera unterstützt Gesichtserkennung, Manipulationserkennung, virtuelle Linie sowie das Betreten/Verlassen von Bereichen.

Kann die Kamera über PoE betrieben werden?

Nein, die Kamera benötigt eine separate 24V AC Stromversorgung. PoE wird nicht unterstützt.

Welches Material wird für das Gehäuse verwendet?

Das Gehäuse besteht aus Edelstahl 316L und ist mit einem integrierten Scheibenwischer ausgestattet.

Wie kann ich auf die Kamera zugreifen?

Der Zugriff erfolgt über einen Webbrowser (Internet Explorer, Firefox, Chrome, Safari) oder die SmartViewer- und SSM-Software.

BEDIENUNGSANLEITUNG TNO-6320E Hanwha

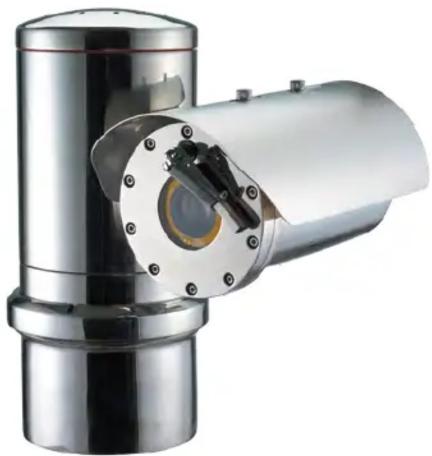

2 MP 32x explosionsgeschützte PTZ-Netzwerkkamera

• Maximal 2 MP (1920 x 1080) Auflösung
• Max. 60 BpS bei 2 MP alle Auflösungen
- 4,44 \~ 142,6 mm (32x) optischer Zoom, 16x digitaler Zoom
• 0,15 Lux bei F1,6 (Farbe), 0,015 Lux bei F1,6 (S/W)
• H.264, MJPEG Dual-Codec, Mehrfach-Streaming
• Tag & Nacht (ICR), WDR (max. 120 dB)
- Schwenk-/Neigefunktion 50°/Sek.(Preset), endlos Rotation, 255 Voreinstellung
- Gesichtserkennung, Manipulation, virtuelle Linie unterstützt
• Explosionsschutz-Zertifikat

CE2460 EX II 2 GD Ex d IIC T6 Gb IP67 Ex tb IIIC T80 °C Db

• Edelstahl 316L, integrierter Scheibenwischer
• IP67, IK10

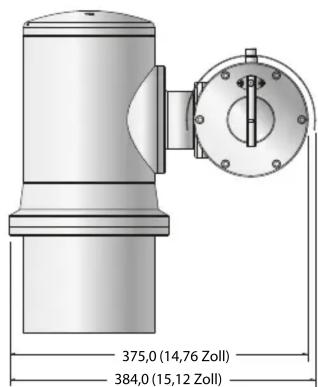

Abmessungen
Einheit: mm (Zoll)

Brennweite (Zoomverhältnis) 4,44 ~ 142,6 mm (optisch 32x)

Max. Blendenverhältnis F1,6 (Weitwinkel) / F4,4 (Tele)

Blickwinkel H: 62,8" (Weitwinkel) ~ 2,23 (Tele) / V: 36,8" (Weitwinkel) ~ 1,26" (Tele)

Min. Objektabstand Weitwinkel: 1,5 m (4,92 ft), Tele: 1,5 m (4,92 ft)

Fokus-Steuerung Auto / Manuell / einfacher Tastendruck

Objektiv/Gewindeanschluss DC Auto-ris, integriert

SCHWENKEN / NEIGEN / DREHEN

Schwenk- / Neigebereich 360°endlos /	180° (-90° ~ 90°)
Schwenk- / Neigegeschwindigkeit Voreinstellung: 50°/Sek., Manuell: 0,1°/Sek. ~ 40°/ Sek.
Sequenz	Voreinstellungen (255), Schwingen, Gruppe (6), Nachverfolgung, Runde (1), automatisch Ausführung, Zeitplan
Voreingestellte Genauigkeit ±0,2°
Azimut Ja (O / W / S / N / NO / NW / SO / SW)

FUNKTIONEN

Kameratitel	Aus / An (zeigt bis zu 45 Zeichen an)
Tag & Nacht	Auto (ICR) / Farbe / S/W
Gegenlichtkompensation	Aus / BLC
Wide Dynamic Range	120 dB
Kontrasterhöhung	SSDR (Aus/An)
Digitale Rauschunterdrückung	SSNRIII (2D+3D Rauschunterdrückung) (Aus / An)
Digitale Bildstabilisierung	Aus / An
Entnebeln Aus / Auto / Manuell
Bewegungserkennung	Aus / An (4 rechteckige Zonen)
Verstärkungsregelung Aus / Niedrig/ Mittel / Hoch
Weißabgleich	ATW / AWC / Manuell / Innenbereich / Außenbereich / Quecksilber
Verschlusszeit der elektronischen Blende	Min. / Max. / Anti-Flimmern (2 ~ 1/12.000 Sek.)
Digitaler Zoom	16x
Drehen / Spiegeln	Aus / An
Intelligente Videoanalyse	Manipulation, Virtuelle Linie, Betreten/Verlassen, Erscheinen / Verschwinden, Gesichtserkennung
Alarm E/A	1 Eingang / 1 Ausgang (Relais)
Alarmauslöser	Bewegungserkennung, Manipulation, Gesichtserkennung, Gesichtserkennung, Videoanalyse Alarmeingang, Netzwerktennung
Alarmereignisse	Dateiupload über FTP und E-Mail, Benachrichtigung über E-Mail, TCP und HTTP NAS-Aufzeichnung bei Ereignisauslösung, externe Ausgabe

NETZWERK

Ethernet	RJ-45 (10/100BASE-T)
Videokomprimierungsformat	H.264 (MPEG-4 Part 10/AVC), MJPEG
Auflösung	1920 x 1080, 1280 x 1024, 1280 x 960, 1280 x 720, 1024 x 768,800 x 600, 800 x 450, 720 x 576, 640 x 480, 640 x 360, 320 x 240, 320 x 180
Max. Bildfrequenz	H.264: Max. 60 BpS bei allen AuflösungenMJPEG: 1920 x 1080, 1280 x 1024, 1280 x 960, 1280 x 720, 1024 x 768: Max. 15 BpS800 x 600, 800 x 450, 720 x 576, 640 x 480, 640 x 360, 320 x 240, 320 x 180: Max. 30 BpS
Smart-Komprimierung	Manueller Modus (bereichsbasiert: 5), Gesichtserkennungsmodus
Videoqualitätsanpassung	H.264: Komprimierungsgrad, Regulierung der Zielbitrate, MJPEG: Anpassung derVideoqualität
Bitrate-Steuierungsmethode H.264: CBR oder VBR, MJPEG: VBR
Streaming Mehrfach-Streaming (Bis zu IP	10 Profile)IPv4, IPv6
Protokoll	TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour
Sicherheit	HTTPS (SSL) Anmelde-Authentifizierung, Digest-AuthentifizierungIP-Adressenfilterung, Benutzerzugriffsprotokoll, 802.1x-Authentifizierung
Streaming-Methode	Unicast / Multicast
Max. Benutzerzugriff	10 Benutzer im Unicast-Modus
Speicherkartensteckplatz	NAS (Network Attached Storage)
Programmierschnittstelle (API)	ONVIF Profil S, SUNAPI (HTTP API), SVNP 1.2, Wisenet Open Platform
Sprache der Webseite	Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Dänisch, Portugiesisch, Türkisch, Polnisch,Tschechisch, Rumänisch, Serbisch, Niederländisch, Kroatisch, Ungarisch, Griechisch, Finnisch, Norwegisch
Web-Viewer	Unterstützte Betriebssysteme: Windows XP / VISTA / 7 / 8, MAC OS X 10.7Unterstützte Browser: Microsoft Internet Explorer (Ver. 8 ~ 11), Mozilla Firefox (Ver. 9 ~ 19), Google Chrome (Ver. 15~25), Apple Safari (Ver. 6.0.2 (Mac OS X 10.8, 10.7 nur), 5.1.7)* Mac OS X nur

Zentrale Verwaltungssoftware SmartViewer, SSM

BETRIEBSBEDINGUNGEN

Betriebstemperatur / Luftfeuchtigkeit	-40 °C ~ +60 °C (-40 °F ~ +140 °F) / Weniger als 90 % relative Luftfeuchtigkeit*Hochfahren sollte bei Temperaturen über -30 °C (-22 °F) stattfinden.
Lagertemperatur / Luftfeuchtigkeit	-30 °C ~ +60 °C (-22 °F ~ +140 °F) / Weniger als 90 % relative Luftfeuchtigkeit
Schutzklasse	IP67
Vandalismusschutz	IK10
Explosionsschutz-Zertifikat	CE2460 EX II 2 GD Ex d IIC T6 Gb IP67 Ex tb IIICT80°C Db

ELEKTRISCHE DATEN

Eingangsspannung / Eingangsstrom	24VWechselspannung
Leistungsaufnahme	24VWechselspannung: Max. 49W (24VWechselspannung, Heizung an)
MECHANISCHE DATEN
Farbe / Material	Metallisches Silber / Edelstahl 316L
Abmessungen (BxHxT)	384,0 x 402,0 x 250,0 mm (15,12 Zoll x 15,83 Zoll x 9,84 Zoll)
Gewicht	0,35 kg (77,16 lb)

* Die aktuellsten Produktinformationen / Spezifikationen finden Sie unter www.hanwha-security.eu/de

* Änderungen an Design und Spezifikationen vorbehalten.
