IAN 295693 - Solarbeleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	LED-Solarlampe
Modellnummern	10392A, 10392B, 10392C, 10392D
Maße (10392A/B)	Ca. 50 x 10 x 10 cm (H x B x T) ohne Erdspieß
Maße (10392C/D)	Ca. 15 x 40 cm (Durchmesser x Höhe) ohne Erdspieß
Lichtquelle	4 x LED, nicht austauschbar, je 0,025 W
Gesamte Nennleistung	Ca. 0,1 W
Akku	Ni-MH, AA, 600 mAh, 1,2 V
Schutzart	IP44 (spritzwassergeschützt)
Verwendungszweck	Außenbeleuchtung/Ambiente-/Dekobeleuchtung, nicht für Wohnraumbeleuchtung
Lademethode	Solarzelle wandelt Sonnenlicht in Strom um
Automatischer Betrieb	Schaltet sich automatisch bei Dämmerung ein und bei Tagesanbruch aus
Montage	Erdspieß zum Stecken in Rasen/Erde
Lieferumfang	1 x LED-Solarlampe, 1 x Akku, 1 x Satz Montage- und Gebrauchsanleitung
Austauschintervall des Akkus	Alle 12 Monate für optimale Leistung
Wartung	Mit trockenem, fusselfreiem Tuch reinigen; bei starker Verschmutzung leicht feuchtes Tuch
Sicherheitshinweise	Von Kindern fernhalten; nur empfohlenen Akkutyp verwenden; nicht kurzschließen
Garantie	36 Monate ab Kaufdatum
Hersteller	Uni-Elektra GmbH, Kirchstr. 48, DE-72145 Hirrlingen, Deutschland
Service-Kontakt	00800 888 11 333 oder E-Mail pro Region (UK, IE, NI)
Entsorgung	Produkt und Verpackung recycelbar; Batterien müssen separat entsorgt werden

Häufig gestellte Fragen - IAN 295693 Livarno Lux

Wie montiere ich die Solarlampe?

Für Modelle 10392A/B: Ziehen Sie das Solarzellengehäuse mit Lampenschirm aus dem Lampenkörper, stecken Sie den Erdspieß in den Lampenkörper, stecken Sie ihn in den Boden, stellen Sie den ON/OFF-Schalter auf 'ON' und setzen Sie alles wieder zusammen. Für 10392C/D: ähnlich, aber drehen Sie das Solarzellengehäuse gegen den Uhrzeigersinn, um an den Schalter zu gelangen.

Wie tausche ich den Akku aus?

Entfernen Sie den Lampenschirm, gelangen Sie zum Solarzellengehäuse, schalten Sie aus, entfernen Sie Schrauben, öffnen Sie den Batteriedeckel, ersetzen Sie durch einen neuen Ni-MH AA 600 mAh 1,2 V Akku und beachten Sie die Polarität. Wieder zusammensetzen und einschalten.

Warum schaltet sich das Licht nach einem sonnigen Tag nicht ein?

Mögliche Ursachen: Störungen durch andere Lichtquellen (z.B. Straßenlaternen) oder unzureichende Akkuladung. Stellen Sie das Licht von künstlichem Licht weg und sorgen Sie dafür, dass die Solarzelle direktes Sonnenlicht erhält.

Wie lange dauert es, den Akku vollständig aufzuladen?

Die Ladezeit variiert je nach Sonnenlichtintensität und -winkel. Stellen Sie die Solarzelle für beste Ergebnisse senkrecht zum Sonnenlicht. Der Akku erreicht seine volle Kapazität nach mehreren Lade-/Entladezyklen.

Kann ich einen anderen Akkutyp verwenden?

Nein, verwenden Sie nur den empfohlenen Ni-MH-Akku (AA, 600 mAh, 1,2 V). Andere Typen können explodieren oder Brand verursachen.

Das Licht leuchtet nur kurz. Was kann ich tun?

Der Akku ist möglicherweise alt oder es gab nicht genug Tageslicht. Ersetzen Sie den Akku (empfohlen alle 12 Monate) oder stellen Sie das Licht an einen sonnigeren Ort.

Ist das Produkt sicher für Kinder?

Kinder ab 8 Jahren können es unter Aufsicht verwenden. Akkus stellen eine Erstickungs- und Verätzungsgefahr dar; außerhalb der Reichweite von Kleinkindern aufbewahren.

Kann ich die LEDs ersetzen?

Nein, die LEDs sind fest eingebaut und nicht austauschbar. Die Solarlampe ist ansonsten wartungsfrei bis auf den Akkuwechsel.

Was bedeutet IP44?

IP44 bedeutet, dass das Produkt gegen feste Gegenstände größer als 1 mm und Spritzwasser aus allen Richtungen geschützt ist. Es ist für den Außeneinsatz geeignet, aber nicht zum Untertauchen.

Wie reinige ich die Solarlampe?

Reinigen Sie die Solarzelle und das Gehäuse mit einem trockenen, fusselfreien Tuch. Bei starker Verschmutzung verwenden Sie ein leicht feuchtes Tuch. Stellen Sie sicher, dass die Solarzelle im Winter schnee- und eisfrei ist.

BEDIENUNGSANLEITUNG IAN 295693 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

GB IE NI

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 13

Legende der verwendeten Piktogramme......Seite 14

Einleitung......Seite 14

Bestimmungsgemäße Verwendung......Seite 14

Teilebeschreibung......Seite 14

Lieferumfang......Seite 15

Technische Daten......Seite 15

Sicherheitshinweise......Seite 15

Produktspezifische Sicherheitshinweise ...... Seite 15

Sicherheitshinweise für Akkus......Seite 15

Funktionsweise......Seite 16

Inbetriebnahme......Seite 16

Leuchte montieren....Seite 16

Leuchte aufstellen....Seite 16

Akku austauschen....Seite 17

Akku aufladen......Seite 17

Wartung und Reinigung......Seite 17

Fehler beheben......Seite 18

Entsorgung......Seite 18

Garantie und Service......Seite 18

Serviceadresse......Seite 19

Hersteller....Seite 19

Legende der verwendeten Piktogramme
	Anweisungen lesen! LED-Lebensdau
	Volt (Gleichspannung) Leuchtdauer
	Watt (Wirkleistung) Vorsicht! Brand	!
	Warn- und Sicherheitshinweise beachten!		Schutzhandschuhe tragen!
	Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.		Vorsicht vor heißen Oberflächen!
	Lebens- und Unfallgefahren für Kleinkinder und Kinder!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
[K528]WARNUNG!	Schwere bis tödliche Verletzungen möglich.		Umweltschäden durch falsche Entsorgung der Akkus!
	Vorsicht! Explosionsgefahr!

LED-Solarleuchte

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit dem Gerät vertraut. Lesen Sie hierzu aufmerksam die nachfolgende

Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Die Solarleuchte dient als Ambientelicht bzw. Dekolicht im Außenbereich. Die eingebaute Solarzelle und der Akku ermöglichen einen vom Stromnetz unabhängigen Betrieb. Alle Veränderungen des Geräts sind nicht bestimmungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

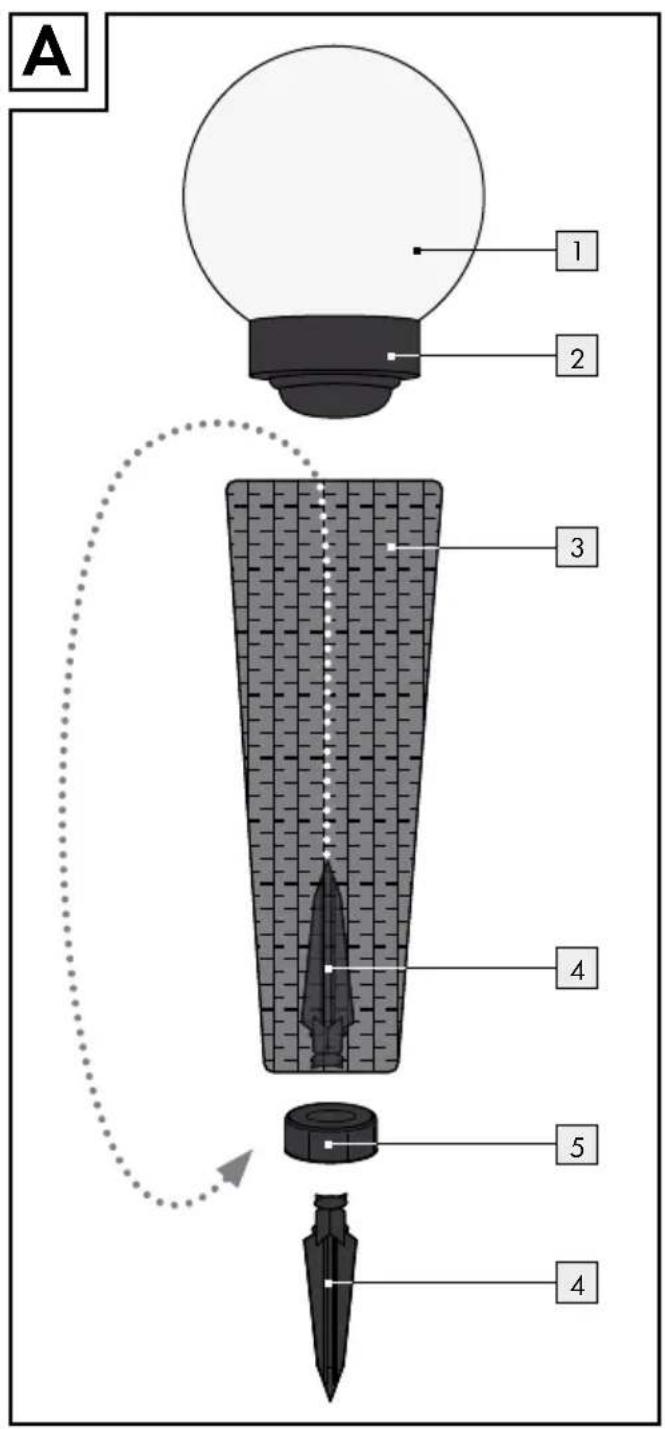

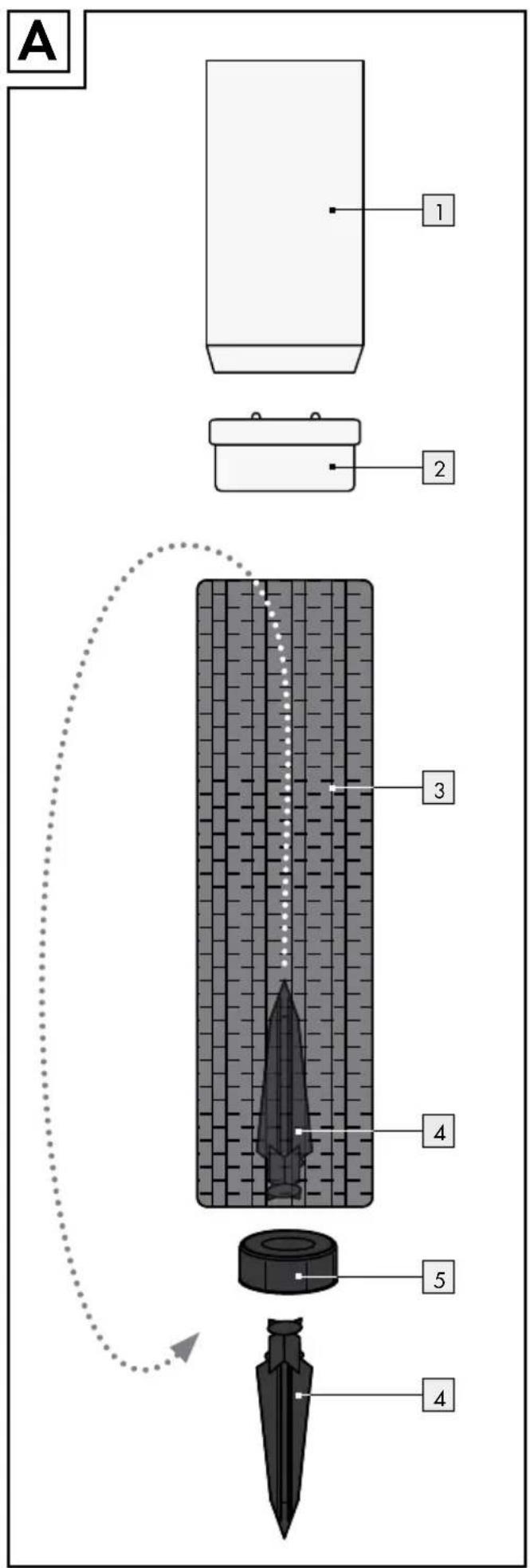

- Teilebeschreibung

1 Lampenschirm
2 Solarzellengehäuse
3 Leuchtenkörper
4 Erdspieß

5 Adapter
6 Solarzelle
7 EIN-/AUS-Schalter (ON/OFF)
8 Befestigungsschraube
9 Akkufach
10 Akku

Lieferumfang

1 LED-Solarleuchte
1 Akku Ni-MH, AA, 600 mAh, 1,2 V—
1 Montage- und Bedienungsanleitung

- Technische Daten

Modell-Nr.: 10392A/10392B/

10392C/10392D

Maße

(ohne Erdspieß): 10392A/10392B:

ca. 50 x 10 x 10 cm (H x B x T)

10392C / 10392D:

ca. 15 x 40 cm (∅ x H)

Akku: 1 x Ni-MH, AA, 600 mAh,

1,2V=

Leuchtmittel: 4 x LED (nicht austauschbar)

Nennleistung LED: ca. 0,025 W pro LED

Schutzart:IP44(spritzwassergeschützt)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie den Artikel nicht, wenn Sie irgendwelche Beschädigungen feststellen.

■ Schalten Sie den Artikel aus, wenn Sie ihn in dunkler Umgebung lagern, um eine Entladung des Akkus zu vermeiden.

- Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.

Kalte Temperaturen haben negativen Einfluss auf die Akku-Betriebsdauer. Wenn Sie die Solar-Gartenleuchte längere Zeit nicht benötigen, z. B. im Winter, so sollte diese gereinigt und in einem trockenen, warmen Raum aufbewahrt werden.

Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.

Sicherheitshinweise für Akkus

⚠️ WARNUNG! LEBENS-UND UNFALLGEFAHREN FÜR KLEINKINDER UND KINDER!

Akkus gehören nicht in Kinderhände. Lassen Sie Akkus nicht offen herumliegen. Es besteht die Gefahr, dass diese von Kindern oder Haus- tieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

VORSICHT! EXPLOSIONSGE-

FAHR! Verwenden Sie nur Akkus des empfohlenen Typs. Andere Akkus /

Batterien könnten während des Aufladens explodieren.

BRANDGEFAHR! Akkus dürfen nicht kurzgeschlossen werden. Überhitzung, Brandgefahr oder Platzen

der Akkus können die Folge sein.

VORSICHT! EXPLOSIONSGE-
FAHR! Werfen Sie Akkus niemals in Feuer oder Wasser.
Bei überalterten oder verbrauchten Akkus können chemische Flüssigkeiten austreten, die das Produkt beschädigen. Entfernen Sie deshalb den Akku, wenn Sie die Solarleuchte für längere Zeit nicht benötigen.
SCHUTZHANDSCHUHE
TRAGEN! Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut Verätzungen verursachen; tragen Sie deshalb in diesem Fall unbedingt geeignete Schutzhandschuhe.
Benutzen Sie nur Akkus der richtigen Größe und des empfohlenen Typs (siehe Kapitel „Technische Daten“).
Achten Sie auf die richtige Polarität, diese wird im Akkufach angezeigt.

- Funktionsweise

Die eingebaute Solarzelle des Artikels wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Das Licht wird bei beginnender Dunkelheit eingeschaltet. Die eingebaute Leuchtdiode ist ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

- Inbetriebnahme

Leuchte montieren

SCHUTZHANDSCHUHE TRAGEN! Tragen Sie beim Montieren und Aufstellen der Leuchte Schutz- handschuhe!

10392A/B:

☐ Ziehen Sie das Solarzellengehäuse 2 mit Lampenschirm 1 aus dem Leuchtenkörper 3 heraus.
Drücken Sie den Erdspieß 4 aus dem Adapter 5 ins Innere des Leuchtenkörpers 3 herein.
□ Stecken Sie den Erdspieß 4 an der gewünschten Stelle in den Boden und setzen Sie anschließend den Leuchtenkörper 3 auf.
□ Bewegen Sie den EIN-/AUS-Schalter 7 in die mit „ON“ markierte Position, damit der Artikel sich bei Dunkelheit einschalten kann.
☐ Setzen Sie das Solarzellengehäuse 2 mit Lampenschirm 1 zurück auf den Leuchtenkörper 3. Ihre Solarleuchte ist nun einsatzbereit.

10392C/D:

☐ Ziehen Sie das Solarzellengehäuse 2 mit Lampenschirm 1 aus dem Leuchtenkörper 3 heraus.
Drücken Sie den Erdspieß 4 aus dem Adapter 5 ins Innere des Leuchtenkörpers 3 herein.
□ Stecken Sie den Erdspieß 4 an der gewünschten Stelle in den Boden und setzen Sie anschließend den Leuchtenkörper 3 auf.
Drehen Sie das Solarzellengehäuse 2 gegen den Uhrzeigersinn aus dem Lampenschirm 1.
□ Bewegen Sie den EIN-/AUS-Schalter 7 in die mit „ON“ markierte Position, damit der Artikel sich bei Dunkelheit einschalten kann.
☐ Setzen Sie das Solarzellengehäuse 2 in den Lampenschirm 1 ein und drehen Sie es im Uhrzeigersinn fest. Ihre Solarleuchte ist nun einsatzbereit.

Leuchte aufstellen

□ Stecken Sie den Erdspieß 4 soweit in den Boden (Rasen, Blumenbeet), dass dieser fest und aufrecht im Boden sitzt. Setzen Sie anschließend die montierte Solarleuchte auf den Erdspieß 4.
☐ Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie die Solar-Gartenleuchte

an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.

Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung, beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.
☐ Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

- Akku austauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle 12 Monate ausgetauscht werden.

10392A/B:

□ Nehmen Sie den Lampenschirm 1 vom Leuchtenkörper 3 ab.
☐ Ziehen Sie das Solarzellengehäuse 2 aus dem Lampenschirm 1.
☐ Schalten Sie die Leuchte mit dem EIN-/AUS-Schalter 7 aus, indem Sie den Schalter auf die Position „OFF“ schieben.
☐ Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 8. Hebeln Sie anschließend den Akkufachdeckel des Solarzellengehäuses 2 mittels eines Schlitzschraubendrehers auf.
Ersetzen Sie den alten Akku 10 durch einen neuen; achten Sie darauf, die Kabel nicht zu beschädigen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach 9 angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
☐ Schließen Sie den Akkufachdeckel, ziehen Sie die Befestigungsschrauben 8 mittels eines kleinen Kreuzschlitzschraubendrehers an. Schieben Sie den EIN- / AUS-Schalter 7 auf die Position „ON“.
□ Verbinden Sie das Solarzellengehäuse 2 wieder mit dem Lampenschirm 1. Setzen Sie anschließend, die anderen Teile der Leuchte zusammen.

10392C/D:

□ Nehmen Sie den Lampenschirm 1 vom Leuchtenkörper 3 ab.
Drehen Sie das Solarzellengehäuse 2 gegen den Uhrzeigersinn aus dem Lampenschirm 1.
☐ Schalten Sie die Leuchte mit dem EIN-/AUS-Schalter 7 aus, indem Sie den Schalter auf die Position „OFF“ schieben.
☐ Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 8.
Ersetzen Sie den alten Akku 10 durch einen neuen; achten Sie darauf, die Kabel nicht zu beschädigen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach 9 angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
Ziehen Sie die Befestigungsschrauben 8 mittels eines kleinen Kreuzschlitzschraubendrehers wieder an. Schieben Sie den EIN-/AUS-Schalter 7 auf die Position „ON“.
□ Verbinden Sie das Solarzellengehäuse 2 wieder mit dem Lampenschirm 1. Setzen Sie anschließend, die anderen Teile der Leuchte zusammen.

- Akku aufladen

Achten Sie darauf, dass die Solar-Gartenleuchte eingeschaltet sein muss, wenn der Akku lädt. Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die Leuchtdioden sind nicht austauschbar. Die Solar-Gartenleuchte ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

☐ Reinigen Sie die Solar-Gartenleuchte regelmäßig mit einem trockenen, fusselfreien Tuch.

Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

- Fehler beheben

Hinweis: Das Gerät enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Gerätes.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Akkus und setzen Sie diese erneut ein.

Das Licht schaltet sich nicht ein, obwohl die Leuchte den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Lichtquellen, wie z. B. Straßenlichter, stören die Leuchte.	Montieren Sie die Leuchte an einer Stelle, an der sie nicht von anderen Lichtquellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausgereicht.	Tauschen Sie den Akku aus, oder montieren Sie die Leuchte an einer Stelle, an der sie mehr Sonnenlicht erhält.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe /

20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

● Garantie und Service

Hinweis: Sie erhalten auf dieses Produkt ab Kaufdatum eine Garantie von 36 Monaten. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Sollten sich dennoch während der Garantiezeit Produktions- oder Materialfehler ergeben, kontaktieren Sie bitte umgehend Ihren Fachhändler.

Beschädigungen durch nicht sachgemäße Handhabung, Nichtbeachten der Gebrauchsanleitung oder Eingriff durch nicht autorisierte Personen sind von der

Garantie ausgeschlossen. Die meisten Funktionsstörungen werden durch fehlerhafte Bedienung hervorgerufen. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Gebrauchsanleitung nach.

Kontaktieren Sie die Servicestelle der Uni-Elektra GmbH vor evtl. Rücksendungen. Erst nach Rücksprache kann das Produkt entgegengenommen werden. Unfrei zugesandte Sendungen werden nicht angenommen. Durch die Garantieleistung wird die Garantiezeit von 36 Monaten weder verlängert noch erneuert.

- Serviceadresse

Uni-Elektra GmbH

Kirchstr. 48

DE-72145 Hirrlingen

DEUTSCHLAND

Tel.: [phone]

DE [e-mail]
AT [e-mail]
CH [e-mail]

IAN 295693

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Hersteller

Uni-Elektra GmbH

Kirchstr. 48

DE-72145 Hirrlingen

DEUTSCHLAND

Informationen: 10 / 2017 · Ident.-No.:

10392A/B/C/D102017-GB/IE/NI
