Produkttyp	Vormontierter Bausatz (KIT V) für Heizkamin ohne Sanitärheißwassererzeugung
Marke	Edilkamin
Modell	KIT V
Kategorie	Heizkamin-Zubehör
Abmessungen (L x T x H)	55 x 14 x 71 cm
Stromversorgung (Regler)	230 V AC, 50-60 Hz
Schutzklasse (Regler)	IP 40
Umgebungstemperatur (Regler)	0 °C bis +50 °C
Maximaler Betriebsdruck	1,5 bar
Max. Kontaktleistung Umwälzpumpe	400 W
Max. Kontaktleistung 3-Wege-Ventil	250 W
Sicherung (Regler)	315 mA (Schnellsicherung)
Enthaltene Komponenten	Kugelhahn 1", Überhitzungsschutzventil, Überdruckventil, Umwälzpumpe, Rückschlagventil, 3-Wege-Elektroventil, geschlossenes Ausdehnungsgefäß, Thermometer mit Sonde, elektronischer Regler, Handentlüftungen (3/8" und 1/4"), Manometer
Funktionen	Heizungsvorlauf, Anlagenvorlauf, Rücklauf, Abfluss für Sicherheitsventile
Steuerung	Wahlschalter MAN-OFF-AUTO, Temperaturskala (20-80 °C), akustischer Alarm, Kontrollleuchten für Pumpe und 3-Wege-Ventil
Sicherheitsvorrichtungen	Übertemperaturalarm (akustisch), Überdruckventil, Überhitzungsschutzventil, Erdung vorgeschrieben
Installation	Durch qualifiziertes Fachpersonal; automatischer Schutzschalter erforderlich; Erdung aller Metallteile
Anschlüsse	1"-Gewinde (Kugelhahn, Rückschlagventil, 3-Wege-Ventil)
Hinweise zur Inbetriebnahme	Anlage nicht direkt mit Leitungsdruck befüllen; Abflüsse an Abflusssystem anschließen; Kühlkreislaufdruck mindestens 1,5 bar
Hersteller	Edilkamin

Häufig gestellte Fragen - KIT V EDILKAMIN

Welche Funktion hat der elektronische Regler im KIT V?

Der elektronische Regler überwacht die Funktionen des Heizkamins. Er steuert die Umwälzpumpe und das 3-Wege-Ventil, zeigt die Wassertemperatur an und löst bei Übertemperatur einen akustischen Alarm aus.

Wie wird der KIT V Bausatz installiert?

Die Installation muss durch qualifiziertes Fachpersonal erfolgen. Die Anschlüsse sind mit Hanf oder Teflon abzudichten, und die Kupferrohre dürfen nicht verdreht werden. Vor dem Gerät ist ein automatischer Schutzschalter erforderlich, und alle Metallteile müssen geerdet sein.

Welchen maximalen Betriebsdruck darf die Anlage haben?

Der maximale Betriebsdruck beträgt 1,5 bar. Die Anlage darf nicht direkt mit dem Leitungsdruck befüllt werden, da dieser zu hoch sein kann.

Was bedeutet die Kontrollleuchte SV am Regler?

Die Kontrollleuchte SV zeigt den Betrieb des 3-Wege-Ventils an. Leuchtet sie auf, leitet das Ventil den Wasserfluss zu den Heizkörpern.

Wie wird der akustische Alarm ausgeschaltet?

Der akustische Alarm kann über den Schalter AA ausgeschaltet werden. Der Übertemperaturalarm (SS) bleibt jedoch aktiv. Nach Abkühlung des Wassers sollte der Alarm wieder eingeschaltet werden.

Welche Sicherheitsvorrichtungen sind im KIT V enthalten?

Der Bausatz enthält ein Überhitzungsschutzventil, ein Überdruckventil und einen Übertemperaturalarm. Zudem ist eine Erdung aller Metallteile vorgeschrieben.

Kann der KIT V an eine Trinkwasseranlage angeschlossen werden?

Nein, der KIT V ist für reine Heizungsanlagen ohne Sanitärheißwassererzeugung ausgelegt. Er darf nicht direkt an die Trinkwasserversorgung angeschlossen werden.

Welche Wartungsarbeiten sind am KIT V erforderlich?

Regelmäßig sollten die Kontrollleuchten (SV und SP) während des Betriebs überprüft werden. Die Anlage sollte von einem Fachmann auf Dichtheit und Funktion der Sicherheitsventile kontrolliert werden.

Sind Ersatzteile für den KIT V erhältlich?

Ja, die Komponenten haben Artikelnummern (z.B. Umwälzpumpe 219660, 3-Wege-Ventil 283690). Ersatzteile sind über den Fachhandel beziehbar.

Was ist bei der ersten Inbetriebnahme zu beachten?

Vor der Inbetriebnahme muss die Anlage mit Wasser befüllt werden, wobei der Druck mindestens 1,5 bar betragen sollte. Die Abflüsse der Sicherheitsventile sind an das Abflusssystem anzuschließen. Der Regler muss korrekt verkabelt sein.

BEDIENUNGSANLEITUNG KIT V EDILKAMIN

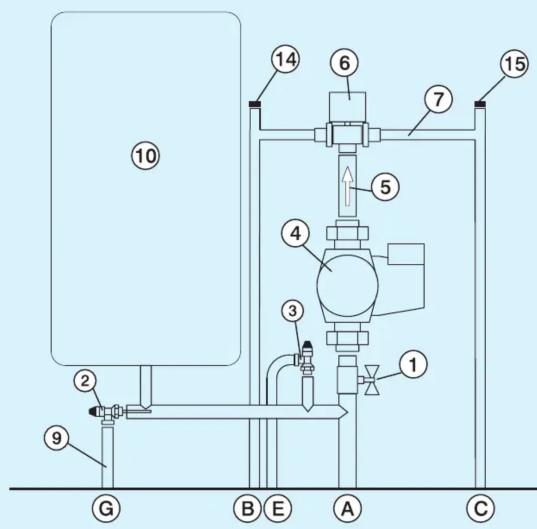

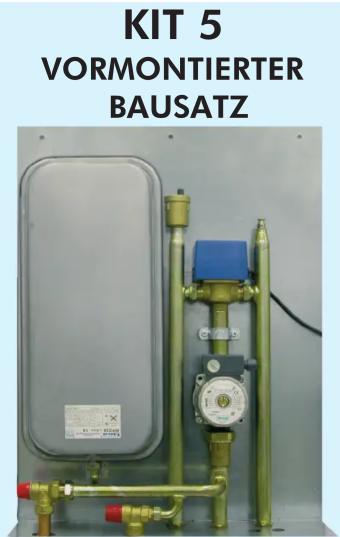

KIT 5 VORMONTIERT mit GESCHL. AUSDEHNUNGSGEFÄSS für Heizkamin, ohne Sanitärheißwassererzeugung

Regler und Druckmesser im Bausatz enthalten

Die Bauteile sind nicht durchlaufend nummeriert, um die Einheitlichkeit mit anderen Bausätzen beizubehalten. Die Artikelnummern sind in Klammern angegeben.

Abmessungen cm: 55 x 14 x 71 (L x T x H) (Art.-Nr.: 280590)

① Kugelhahn zu 1"
② Überhitzungsschutzventil (72940)
③ Überdruckventil (284220)
④ Umwälzpumpe (219660)
⑤ Anschluss mit Rückschlagventil 1" (284180)
6 3-Wege-Elektroventil zu 1" m. Außengew. (283690)

⑦ Anschlussstücke
⑨ Abflussstutzen Übertemperatur-Ventil
⑩ Geschlossenes Ausdehnungsgefäß (283680)
⑫ Schacht für Thermometer 12 " + Sonde (175960)
⑬ Elektronischer Regler (220780)
⑭ Handentlüftung 3/8" (284150)

15 Handentlüftung 1/4" (284170)
⑯ Manometer (269590)

Ⓐ Kaminvorlauf
B Anlagenvorlauf
© Rücklauf zum Heizofen
E Abfluss Überdruckventil
© Abfluss Übertemperatur-Ventil

• Dieser Bausatz soll dem Heizungsmonteur den Einbau des Heizofens erleichtern. Er enthält alle Bauteile, die für eine ordnungsgemäße Installation des Produkts erforderlich sind.
• Der Bausatz wir vormontiert und verkabelt geliefert, deshalb hat der Heizungsmonteur die Anschlüsse mit Hanf oder Teflon abzudichten und darauf zu achten, dass die Kupferrohre beim Anziehen der Verbindungen nicht verdreht werden.

- Anschlüsse, Inbetriebnahme und Betriebsprüfung haben durch qualifiziertes Fachpersonal zu erfolgen, das in der Lage ist, die Anschlussarbeiten unter Einhaltung der geltenden Vorschriften und insbesondere des Gesetzes 46/90, sowie der vorliegenden Anweisungen auszuführen.

HINWEIS:

• Der Heizkamin ist an ein „geschlossenes“ Ausdehnungsgefäß angeschlossen.
• Die Anlage niemals direkt mit dem Leitungsdruck befüllen, da dieser den auf dem Typenschild angegebenen Druck übersteigen könnte.
• Der maximale Betriebsdruck darf 1,5 bar nicht überschreiten.
• Den Ablauf des Überhitzungsschutzventils und des Sicherheits-Druckventils an das Abflusssystem anschließen.

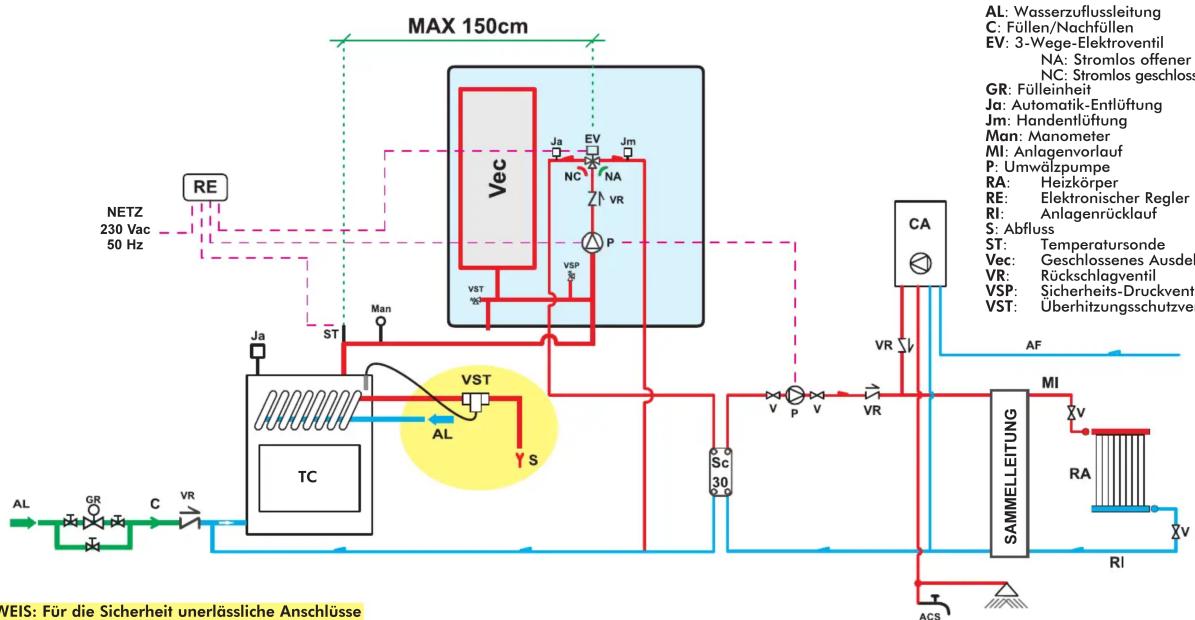

Wasserleitungsanlage des Heizkamins mit ausschließlicher Heizfunktion

Der Druck des Kühlkreislaufs muss MINDESTENS 1,5 bar betragen.

LEGENDE

AL: Wasserzuflussleitung
C: Füllen/Nachfüllen
EV: 3-Wege-Elektroventil
NA: Stromlos offener Kontakt
NC: Stromlos geschlossener Kontakt
GR: Fülleinheit
Ja: Automatik-Entlüftung
Jm: Handentlüftung
Man: Manometer
MI: Anlagenvorlauf
P: Umwälznumpe
1. Omlwalzpompe PA: Heizkörne
RA. Heizkörper
RE: Elektronischer Regler
RI: Anlagenrücklauf
S: Abflus
ST: Temperatursonde
Vec: Geschlossenes Ausdehnungsgefäß
VR: Rückschlagventil
VSP: Sicherheits-Druckventil
VST: Überhitzungsschutzventil

Elektronischer Regler

WICHTIGE HINWEISE ZUR INSTALLATION

Die Einhaltung der Vorschriften über die Erdung ist für die Sicherheit der Personen grundlegend.

Vor dem Gerät und vor dem gesamten Stromkreis des Heizofens ist ein automatischer Schutzschalter einzubauen. Pumpe, Ventil und alle Metallteile des Heizofens sind vorschriftsmäßig zu erden.

Anordnung

Der elektronische Regler ist in der Näher des Heizofens zu installieren.

Die Sonde der Betriebs-, Schutz- und Steuervorrichtungen muss direkt am Heizofen oder oder auf dem Vorlaufrohr in 10 cm Entfernung vom Heizofen und jedenfalls vor jeder etwaigen Trennvorrichtung angebracht werden.

Die Sonde muss im Schacht versenkt werden.

Installation

Für die ordnungsgemäße Montage des elektronischen Reglers wie folgt vorgehen: Die Befestigungsschraube lockern und das Gehäuse abnehmen, das Gerät mit den beiliegenden Dübeln an der Wand befestigen; das Gerät gemäß Schaltplan gewissenhaft anschließen und die Kabel in normgerechten Kabelschienen verlegen; das Gehäuse wieder aufsetzen und die Befestigungsschraube anziehen.

Bei all diesen Arbeiten muss die Stromversorgung abgeklemmt sein und der Wahlschalter (S) AUTOOFF- MAN sich in der Stellung OFF befinden.

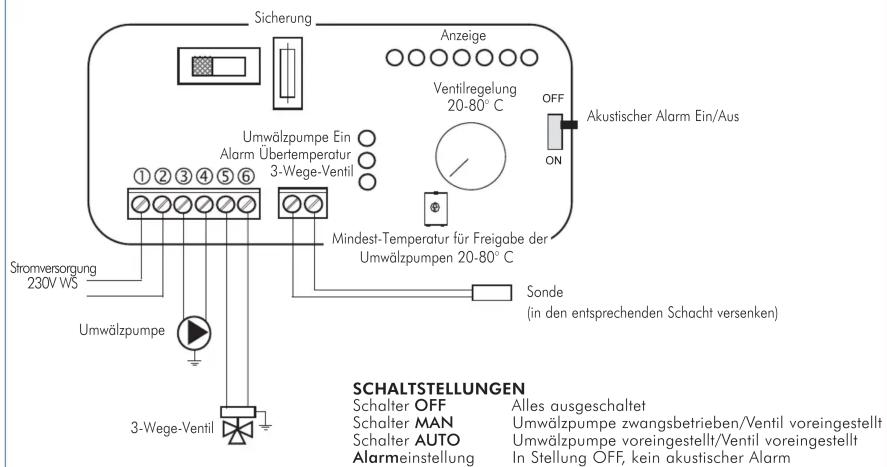

Elektroanschlüsse

Für das 3-Wege-Ventil, den braunen Leiter (Phase) und den blauen Leiter (Nullleiter) jeweils an die Klemmen 5 und 6 des Reglers anschließen. Der grün-gelbe Leiter ist zu erden.

Allgemeine Hinweise

Der elektronische Regler hat den Zweck, die Funktionen des Geräts zu überwachen und ist mit folgenden Elementen ausgestattet (Abb. M):

• Wahlschalter MAN-OFF-AUTO (S)
• Temperaturskala (ST)
• Akustischer Alarm (AA)
• Regler für 3-Wege-Ventil (R)
• Interne Umwälzpumpenregelung (RIC)
• Kontrollleuchte 3-Wege-Ventil (SV)
• Kontrollleuchte Übertemperatur (SS)
• Kontrollleuchte Pumpe (SP)

Elektroanschlüsse für KIT 5

Funktionsweise

-Steuerung:

- Thermometer

-Schutzvorrichtung

(Akustisches Alarmsystem):

• Akustischer Alarm (AA)
- Alarm Übertemperatur (SS)

Dieses System springt an, wenn die Temperatur des Wassers 90° C übersteigt und warnt den Betreiber vor dem Auflegen weiteren Brennstoffs.

Der Betrieb des akustischen Alarms kann durch den Schalter (AA) ausgeschlossen werden; in jedem Fall bleibt der Alarm Übertemperatur (SS) aktiv. Um den ursprünglichen Zustand wieder herzustellen, nach Absenkung der Wassertemperatur im Heizofen, mais den Alarm mit dem Schalter (AA) wieder einschalten.

-Versorgungsvorrichtung

(Umwälzsystem):

• Wahlschalter MAN-OFF-AUTO (S)
- Kontrollleuchte Pumpe (SP)

Im Handbetrieb funktioniert die Pumpe immer, in der Stellung OFF ist die Pumpe ausgeschaltet; im AUTO etrieb wird die Pumpe der Anlage bei einer mittels der internen Regelung (RIC) gewünschten

Temperatur zwischen 20 und 80°C eingeschaltet (die Steuerung ist auf 20°C voreingestellt).

- Betriebsvorrichtung

(Reglersystem):

• Öffnungregelung (R) für 3-Wege-Ventil
• Kontrollleuchte (SV) Betriebsanzeige 3-Wege-Ventil

Wenn das Wasser die am Regler eingestellte Solltemperatur erreicht, schaltet das 3-Wege-Ventil um und leitet den Fluss an die Heizkörper weiter; die Kontrollleuchte (SV) Betriebsanzeige leuchtet auf. Wenn die Wassertemperatur unter den Sollwert sinkt, öffnet das Regelungssystem den Stromkreis und die 3-Wege-Ventil überbrückt den Fluss und leitet ihn direkt in den Heizofen.

Achtung:

Während des Normalbetriebs prüfen, dass die Kontrollleuchten (SV) und (SP) aufleuchten.

Anmerkungen:

• Bitte die vorliegenden Anweisungen für spätere etwaige Auskunftsbegehren aufbewahren.
  • Die abgebildeten Details dienen von der Grafik und der Geometrie her nur als Anhalt.

Der Hersteller behält sich vor, die technischen Merkmale und das Design der dargestellten Teile jederzeit ohne Vorankündigung zu ändern.

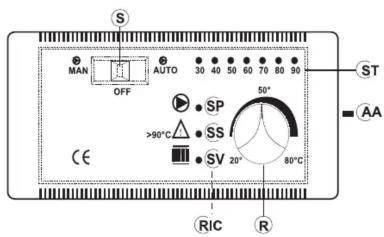

Frontblende

LEGENDE

AA Schalter akustischer Alarm
R Öffnungsregler 3-Wege-Ventil
RIC Interne Umwälzpumpenregelung
S Wahlschalter MAN-OFF-AUTO
SP Kontrollleuchte Pumpe
SS Kontrollleuchte Übertemperatur
ST Temperaturskala
SV Kontrollleuchte 3-Wege-Ventil

Abb. M

Technische Daten Elektronik-Regler
Stromversorgung (+15 - 10%) 50-60Hz Vac 230
Schutzklasse IP 40
Min./max. Umgebungstemperatur °C 0÷ +50
Sondenlänge m
Thermometer °C
Max. Kontaktleistung Umwälzpumpe W 400
Max. Kontaktleistung 3-Wege-Ventil Max W	250
Schnellsicherung mA	315
