BEDIENUNGSANLEITUNG 20101 Schellenberg

Sicherheit und Hinweise.... 3

Technische Daten 7

Lieferumfang 8

Benötigte Werkzeuge 8

Legende Symbole und Tasten.... 9

A Demontage mechanischer Thermostatkopf.... 13
B Auswahl u. Montage Ventilanschlussadapter 14
C Erstinbetriebnahme 19
D Montage Thermostat 20
E Adaption 22
F Einstellmenü aufrufen.... 23
G Datum und Uhrzeit einstellen 24
H Betriebsarten – Manuell / Automatik.... 29

I Optionen der Steuerung 31

J Werkseinstellung.... 58

K Abnehmen des Thermostats.... 60

Urheberrechtlich geschützt, 2022, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Das Produkt nicht öffnen oder verändern. Das Produkt nur vom Schellenberg Kunden-Service prüfen oder ggf. instand setzen lassen.
- Prüfen Sie alle im Lieferumfang enthaltenen Komponenten auf deren einwandfreien Zustand.
Das Produkt nicht in Wasser eintauchen oder mit nassem Tuch reinigen.
Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern, es besteht Verletzungs- oder Erstickungsgefahr.
- Akkus für den Betrieb des Produktes nicht empfohlen. Die richtige Polarität der Batterien beachten.
■ Batterien nur durch den gleichen Typ ersetzen (LR6, Mignon, AA)
■ Beachten Sie bitte die Sicherheitshinweise des Batterieherstellers.

- Kinder oder Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind das Produkt sicher und umsichtig zu bedienen, dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt spielen. Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist ausschließlich zur Regulierung eines gängigen Heizkörperventils gedacht. Betreiben Sie das Produkt nur in Innenräumen und vermeiden Sie das Eindringen von Feuchtigkeit und Staub sowie Sonnen- oder Hitzebestrahlung.
Das Produkt nur in trockenen Innenräumen verwenden (Schutzart IP20).
- Jeder andere Einsatz als der in dieser Bedienungsanleitung angegebene gilt als nicht bestimmungsgemäß und führt zum Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Das Produkt ist ausschließlich für den privaten Gebrauch gedacht.
■ Verwenden Sie das Produkt niemals in Verbindung mit Geräten oder Anlagen, die erhöhten sicherheitstechnischen Anforderungen unterliegen, oder die eine erhöhte Unfallgefahr darstellen. Beachten Sie unbedingt die gesetzlichen Vorschriften, da diese Geräte und Anlagen weitere Sicherheitseinrichtungen erfordern.

- Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Nicht sachgemäße Verwendung und als ausgenommen von der Garantie gelten:

• Fehlerhafter Einbau des Produkts.
• Eine Nichtbeachtung der Bedienungs- und Einbauanleitung.
• Unsachgemäße Bedienung, Verwendung oder Beanspruchung.
• Äußere Einwirkungen, die zur Beschädigung des Produktes führen (z. B. Stöße, Schläge).
• Reparaturen und Veränderungen durch Dritte.
• Verwendung von ungeeignetem Zubehör.
• Veränderungen an Gerät und Zubehör.

EU-KONFORMITÄTSERKLÄRUNG

Das Thermostat (Art. Nr. DE 20101) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

EU-Richtlinie Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie RoHS-Richtlinie 2011/65/EU

FUNKTIONSBESCHREIBUNG

Das Produkt ist ausgelegt als Heizkörper thermostat zur Regulierung eines gängigen Heizkörperventils und dient der Steuerung einzelner Heizkörper bzw. der Temperatur in geschlossenen Räumen. Das Produkt ersetzt mechanische Heizkörperthermostate. Durch vorprogrammierte oder individuell eingestellte Heiz- und Sparphasen kann die Raumtemperatur reguliert werden. Die Programmierung des Thermostats erfolgt direkt am Gerät.

Das Produkt passt auf handelsübliche Ventile (Gewindemaß M 30 x 1,5 mm). Für Heizungsventile der Firma Danfoss werden beiliegende Adapter benötigt (siehe Adapterliste). Ein Eingriff in den Heizwasserkreis oder das Ablassen von Wasser ist nicht nötig!

Das Produkt verfügt über eine Frostschutz- sowie eine Kalkschutzfunktion. Beide Funktionen sind ohne gesonderte Programmierung aktiv.

Die Frostschutzfunktion verhindert das Einfrieren des Heizkörpers, indem das Ventil bei einer Temperatur unter 6 °C solange geöffnet wird, bis sie auf über 8 °C steigt.

Das Verkalken des Heizkörperventils wird verhindert, indem einmal pro Woche (z. B. Freitagvormittag) eine Kalkschutzfahrt durchgeführt wird.

Nach einem Batteriewechsel ist eine erneute Einstellung der Daten (Datum, Zeit und Programm) am Gerät erforderlich.

TECHNISCHE DATEN

Spannungsversorgung 3,0 V DC

Batterietyp 2x 1,5 V LR6/Mignon/AA

Schutzart IP 20

Umgebungstemperatur 0° - 50° Celsius

Bei Gewindemaß von M 30x1,5 (z. B. Junkers, Heimeier, Landys+Gyr, MNG, Honeywell / Braukmann, Jaga, Siemens) ist kein Adapter (B) erforderlich.

LEGENDE SYMBOLE UND TASTEN

1	21,0°	Soll-Temperatur
2		zeigt programmierte Heizzeiten an
3		Funktion Tastensperre aktiv
4		niedriger Batteriestatus
5		Funktion Urlaub aktiv
6		Heiztemperatur aktiv
7		Spartemperatur aktiv
8	[4ZX4]	Schutzfunktion bei Frost und geöffnetem Fenster aktiv
9	AUTO	Automatikbetrieb aktiv
10	MANU	Manuellbetrieb aktiv
11		Taste Menü – schaltet in den Menümodus und aus dem Menümodus zurück ins Hauptmenü
12		Taste Set – bestätigt sämtliche Einstellungen in den Menüs
13		Taste Timerfunktion
14		Stellrad – Navigation durch Menüs und Einstellungen
15		Temperatursensor

MENÜSTRUKTUR

MODEAUTOMANU	Modus wählenAutomatikbetriebManuellbetrieb
PROG Zeitprogramm erstellen

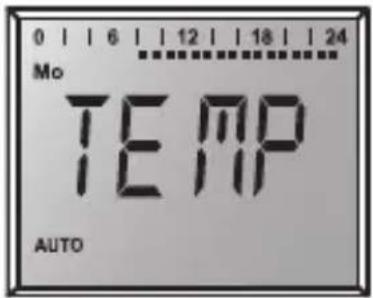

TEMP Heiz- und Spartemperatur einstellen
TIME Datum und Uhrzeit einstellen

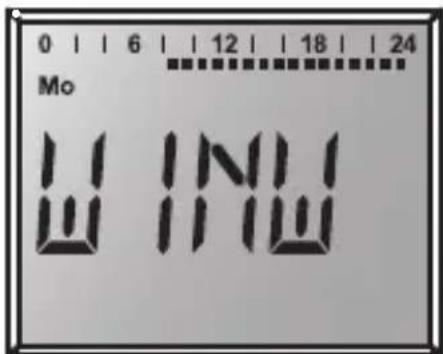

WINW Fensterfunktion
RES	Reset: Zurücksetzen desGerätes auf Werkseinstellungen
ADAP Neue Adaptierung zur Ventilanpassung starten
HOLI Urlaubsfunktion
INST	Installationsfunktion(Thermostat nur in dieser Position auf denKupplungsring aufstecken!)
OFFS Temperaturanpassung an örtliche Gegebenheiten
VERS Version

Bei Gewindemaß von M 30x1,5 (z. B. Junkers, Heimeier, Landys+Gyr, MNG, Honeywell / Braukmann, Jaga, Siemens) ist kein Adapter erforderlich.

1.

C ERSTINBETRIEBNAHME

BATTERIEN EINLEGEN

1.

Der Motor fährt nun vollständig auf, um die Montage zu erleichtern.

Jetzt bitte keine weiteren Tasten drücken!

25.

Das SCHELLENBERG Thermostat muss ohne Kraftaufwand aufzustecken sein! Dazu muss es sich in der Einstellung INST befinden.

Bei späterer Montage: Ausschließlich in der Einstellung INST montieren!

Das SCHELLENBERG Thermostat stellt automatisch auf Sommer- und Winterzeit um. Über Menüpunkt TIME können Datum und Uhrzeit jederzeit verändert werden.

DE

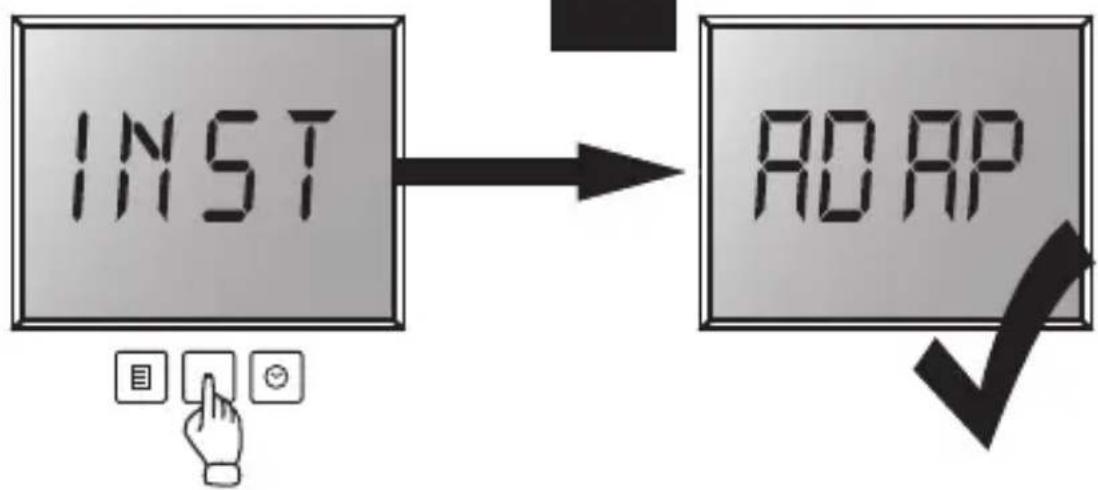

E ADAPTION

ERSTINSTALLATION

27.2

Um die jeweiligen Endpunkte zu erlernen, schließt und öffnet sich das Ventil mehrmals. Der Vorgang kann einige Minuten dauern.

Falls eine erneute Adaption erforderlich ist: Im Menü auf ADAP stellen, bis Adaption erneut startet.

Fehlermeldung E1: Keine Adaption möglich. Bitte überprüfen Sie die Montage des Thermostats am Heizkörper.

Fehlermeldung E2: Thermostat abnehmen, Batterien kurz entnehmen, um Reset durchzuführen.

Fehlermeldung E3: Keine Ventilbewegung möglich. Überprüfen Sie die Beweglichkeit des Ventilstößels.

F EINSTELLMENÜ AUFRUFEN

DE

29.3

Erfolgt für 20 Sekunden keine Eingabe am Produkt, schaltet dieses automatisch

in den Standby-Modus. Noch nicht abgeschlossene Programmierungen müssen neu gestartet werden!

G DATUM UND UHRZEIT EINSTELLEN

1.

H BETRIEBSARTEN - MANUELL / AUTOMATIK

1.

Funktionsweisen und Temperatur manuell einstellen

1.

1.

I OPTIONEN DER STEUERUNG

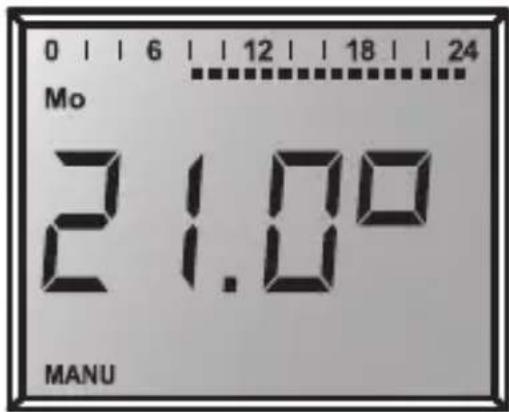

MANUELLE BEDIENUNG

54.

Setzen eines fixen Temperaturwertes, z. B. 21 °C. Eine manuelle Temperaturveränderung ist über das Stellrad jederzeit möglich. Diese wird im Automatikbetrieb bis zum nächsten eingestellten Zeitprogramm beibehalten. Danach werden die programmierten Temperaturen wieder verwendet.

GRUNDEINSTELLUNG AUTOMATIKBETRIEB

Für Tage ohne Programmierung werden die Werkseinstellungen verwendet.

AUTOMATIKBETRIEB AKTIVIEREN

Tipp: Bevor Sie Ihre Heiz- und Sparzeiten programmieren, empfehlen wir, eine Übersicht über die gewünschten Zeiten zu erstellen.

Beispiel:

Programm-option:	1.
DRY1Mo	6:00 – 8:30 8:30 – 11:30		11:30 – 22:00	22:00 – 0:00
DRY7So	8:00 – 10:00	10:00 – 15:00	... ...
......

61.

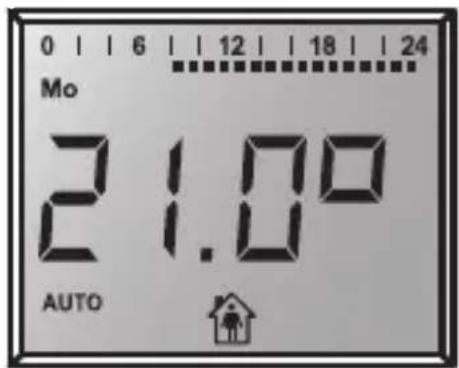

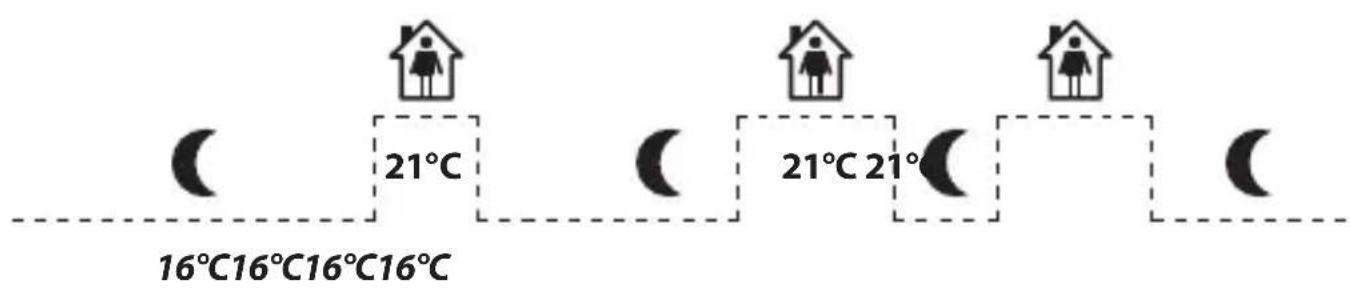

Das Thermostat wechselt im Automatikbetrieb entsprechend dem eingestellten Zeitprogramm zwischen zwei Temperaturen.

Heiztemperatur (Werkseinstellung 21 °C)

Spartemperatur (Werkseinstellung 16 °C)

Sie können bis zu drei Heizzeiten und drei Sparzeiten festlegen.

Wochenprogramm:

Individuelle Einstellung der Heiz- und Sparzeiten für jeden Wochentag.

Tagesprogramm:

Einstellung der Heiz- und Sparzeiten für bestimmte Tagesgruppen.

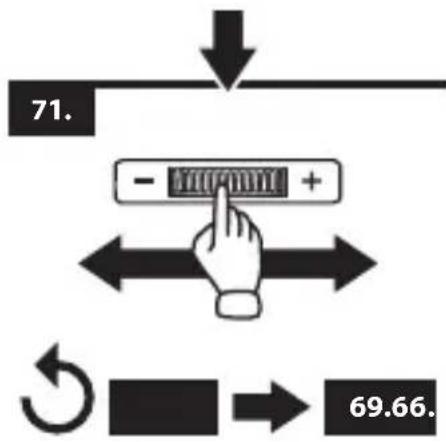

HEIZ- UND SPARZEITEN PROGRAMMIEREN

Erfolgt für 20 Sekunden keine Eingabe am Produkt, schaltet dieses automatisch

in den Standby-Modus. Noch nicht abgeschlossene Programmierungen müssen neu gestartet werden!

1.

Auswahl der gewünschten Tage und Tagesblöcke.

1.

Weitere Heiz- und Sparzeiten einstellen.

Keine weiteren Heiz- und Sparzeiten einstellen.

DE

1.

Das Überschreiben von einzelnen Tagen mit abweichenden Zeiten funktioniert auch innerhalb des Tagesprogramms.

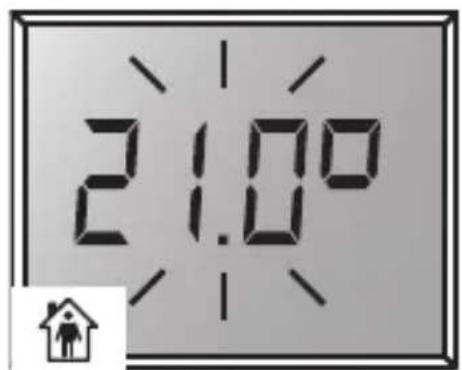

HEIZ- UND SPARTEMPERATUR FESTLEGEN

1.

1.

1.

(Frostschutzfunktion für Heizkörper aktiv)

Für das effiziente Heizen sollten zwischen Heiztemperatur und Spartemperatur max. 3 °C Unterschied liegen.

TIMERFUNKTION

Veränderung der Temperatur für einen programmierten Zeitraum (1 – 3 Stunden) ab dem Zeitpunkt der Einstellung.

81.82

83.8

1.

Wenn der Timer aktiv ist, kann die Temperatur nicht manuell verändert werden. Das Drehrad ist gesperrt; die Sperrung kann durch das Drücken der Menütaste deaktiviert werden.

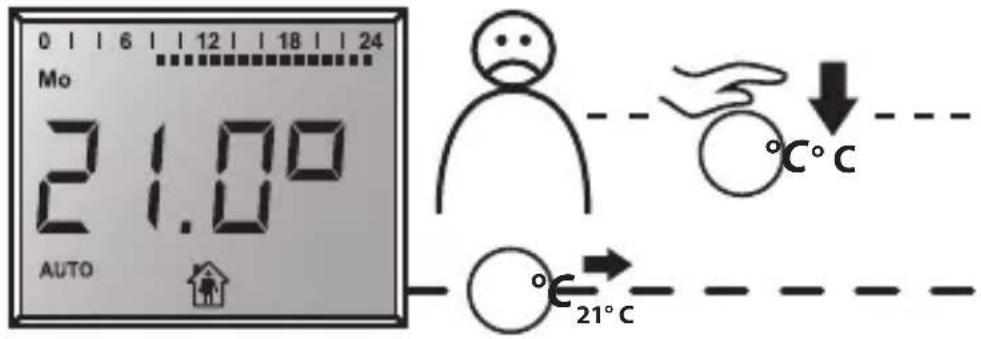

OFFSET

Individuelle und zeitlich beschränkte Temperaturveränderung eines Thermostats um max. +/- 5 °C. Nach dem Wechsel in eine Heiz- oder Sparzeit im Automatikbetrieb greift wieder die programmierte Heiz- oder Spartemperatur.

1.

87.8

89.9

Über das Stellrad verändern Sie die Ventilöffnung:

= Ventil öffnet = höhere Temperatur

= Ventil schließt = niedrigere Temperatur

1.

92.

Diese Funktion wird nicht im Display angezeigt. Mit dem nächsten Zeitprogramm wird die Einstellung OFFSET auf die Heiz- oder Spartemperatur zurückgesetzt.

SCHUTZFUNKTION BEI FROST UND OFFENEM FENSTER

94.93

1.

96.9

Empfindlichkeit des Temperatursensors

LOW

M10

HIGH

Schließung des Ventils und Absenkung auf Frostschutztemperatur

DE

1.

1.

Diese Funktion wird erst bei entsprechendem Temperatur-abfall aktiviert und über das Symbol im Display angezeigt.

1.

1.

Nach Ablauf der eingestellten Zeitspanne (10 bis 60 Min.) fährt das Thermostat auf die zuvor eingestellte Heiz- und Spartemperatur hoch. Besteht weiterhin der Temperaturabfall, wird die Schutzfunktion erneut aktiviert.

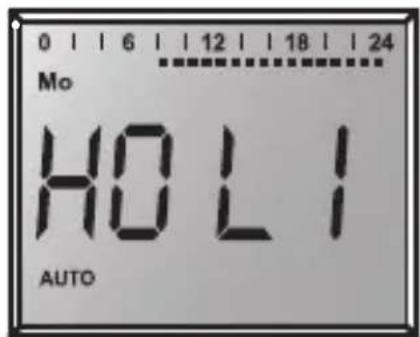

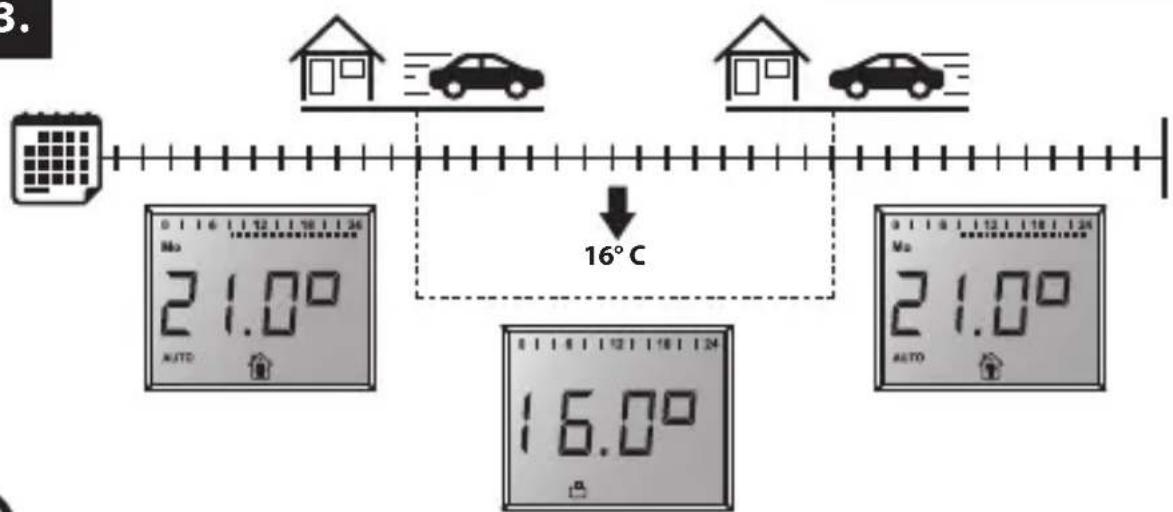

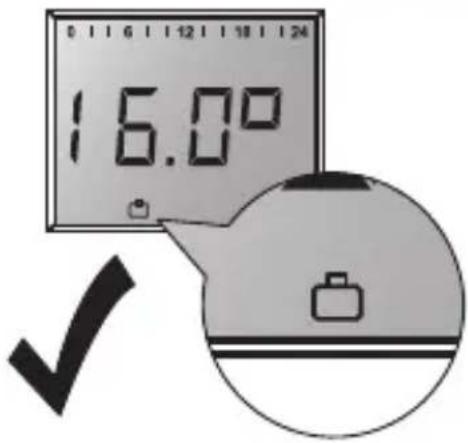

FUNKTION URLAUB

1.

Einstellung der Funktion „Urlaub“ am Tag der Abreise.

104.1

106.1

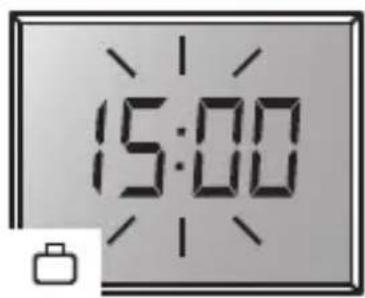

Eingabe der Rückkehrzeit in vollen Stunden.

1.

Keine weitere Taste drücken!

114.

Das Drücken der Menütaste deaktiviert die Funktion „Urlaub“.

Nach dem Wechsel in den Automatikbetrieb greift erst wieder die nächstfolgende Heiz- oder Spartemperatur.

FUNKTION TASTENSPERRE AKTIVIEREN

3 sek.

Beide Tasten gleichzeitig drücken.

FUNKTION TASTENSPERRE DEAKTIVIEREN

115.

Beide Tasten gleichzeitig drücken.

3 sek.

FUNKTION HEIZPAUSE

Die Funktion Kalkschutz und die Schutzfunktion bei Frost und geöffnetem Fenster bleiben trotz Heizpause aktiv.

J WERKSEINSTELLUNG

1.

Zum Abbruch des Zurücksetzens auf Werkseinstellung bitte Taste „Menü“ drücken.

K ABNEHMEN DES THERMOSTATS

126.

Nach einem Batteriewechsel ist eine erneute Einstellung der Daten und Programme am Gerät erforderlich.

Für das erneute Anbringen bitte im Einstellmenü des Thermostats den Menüpunkt INST durch Drücken der Taste SET aufrufen.

10.2

10.3

10.4

10.5

10.6

10.7

10.8

10.9

11.0

11.1

11.2

11.3

11.4

11.5

11.6

11.7

11.8

11.9

12.0

SCHELLENBERG

Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren kostenlosen Kunden-Service.

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

[e-mail]

www.schellenberg.de

Erreichbarkeit:

Tel. [phone] - 444

Fax [phone] - 398
