GZUX 165.3SQ - Nicht kategorisiert Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Koaxial-Lautsprecher
Größe	16,5 cm (6,5 Zoll)
Anzahl der Wege	2-Wege
Impedanz	4 Ohm
Belastbarkeit (RMS)	100 Watt
Belastbarkeit (Spitze)	300 Watt
Empfindlichkeit	90 dB
Frequenzgang	50 Hz - 20 kHz
Einbautiefe	60 mm
Durchmesser	165 mm
Gewicht (pro Stück)	1,5 kg
Material Membran	Polypropylen (PP)
Material Hochtöner	Gewebekalotte
Frequenzweiche	integriert
Schutzart	IPX4 (Spritzwasserschutz)
Reinigung	Mit feuchtem Tuch abwischen; keine scharfen Reinigungsmittel
Ersatzteile	Gitter, Kabel, Montagematerial erhältlich
Garantie	2 Jahre
Lieferumfang	2 Lautsprecher, Montagezubehör, Bedienungsanleitung

Häufig gestellte Fragen - GZUX 165.3SQ Ground Zero

Welche Größe hat der Lautsprecher GZUX 165.3SQ?

Der Durchmesser beträgt 165 mm (6,5 Zoll), die Einbautiefe liegt bei 60 mm.

Kann ich diesen Lautsprecher in eine Standard-Auto-Tür einbauen?

Ja, er passt in die meisten 6,5-Zoll-Lautsprecheröffnungen. Prüfen Sie vorab Einbautiefe und Befestigungslöcher.

Welche Impedanz hat der Lautsprecher?

Die Impedanz beträgt 4 Ohm, was für die meisten Autoradios geeignet ist.

Wie viel Leistung verträgt der Lautsprecher?

Die RMS-Belastbarkeit liegt bei 100 Watt, die Spitzenbelastbarkeit bei 300 Watt.

Benötige ich einen externen Verstärker?

Empfohlen, aber nicht zwingend. Ein Verstärker mit 50-100 Watt RMS pro Kanal ist ideal.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein leicht feuchtes Tuch. Vermeiden Sie aggressive Reinigungsmittel oder direkte Wassereinwirkung.

Kann ich die Hochtöner separat montieren?

Nein, es handelt sich um einen Koaxiallautsprecher mit integriertem Hochtöner.

Sind Ersatzgitter erhältlich?

Ja, Ersatzteile wie Gitter können über den Fachhandel oder den Hersteller bezogen werden.

Ist der Lautsprecher wasserdicht?

Er ist spritzwassergeschützt nach IPX4, aber nicht für dauerhafte Nässe ausgelegt.

Wie schließe ich den Lautsprecher richtig an?

Achten Sie auf korrekte Polarität (Plus an Plus, Minus an Minus). Verwenden Sie geeignete Kabelquerschnitte (min. 1,5 mm²).

BEDIENUNGSANLEITUNG GZUX 165.3SQ Ground Zero

Ausstattung / Features

• 3-Wege passive Frequenzweiche
• 12/6 dB/Okt. Flankensteilheit
• 3-stufig wählbarer Hochtonpegel
• 3-stufig wählbarer Mitteltonpegel
• Option für Semi-Aktivbetrieb
• Vergoldete Anschlüsse
• GZ-Design Gehäuse

Technische Daten / Specifications

Modell / model	GZUX 165.3SQ
Typ / type	3-Wege / 3-way
Flankensteilheit / crossover slope	12/6 dB / Okt. / oct
Hochtonfilter / high pass filter	4500 Hz @ 12 dB/Okt./oct
Bandpassfilter / Band pass filter	HPF 450 Hz / LPF 4500 Hz @ 6/12 dB/Okt./oct
Tieftonfilter / low pass filter	450 Hz @ 12 dB/Okt./oct (6 dB/Okt./oct if WF jumper in OFF position)
Belastbarkeit / power handling	160 Watt / Watts RMS

Verkabelung / Wiring

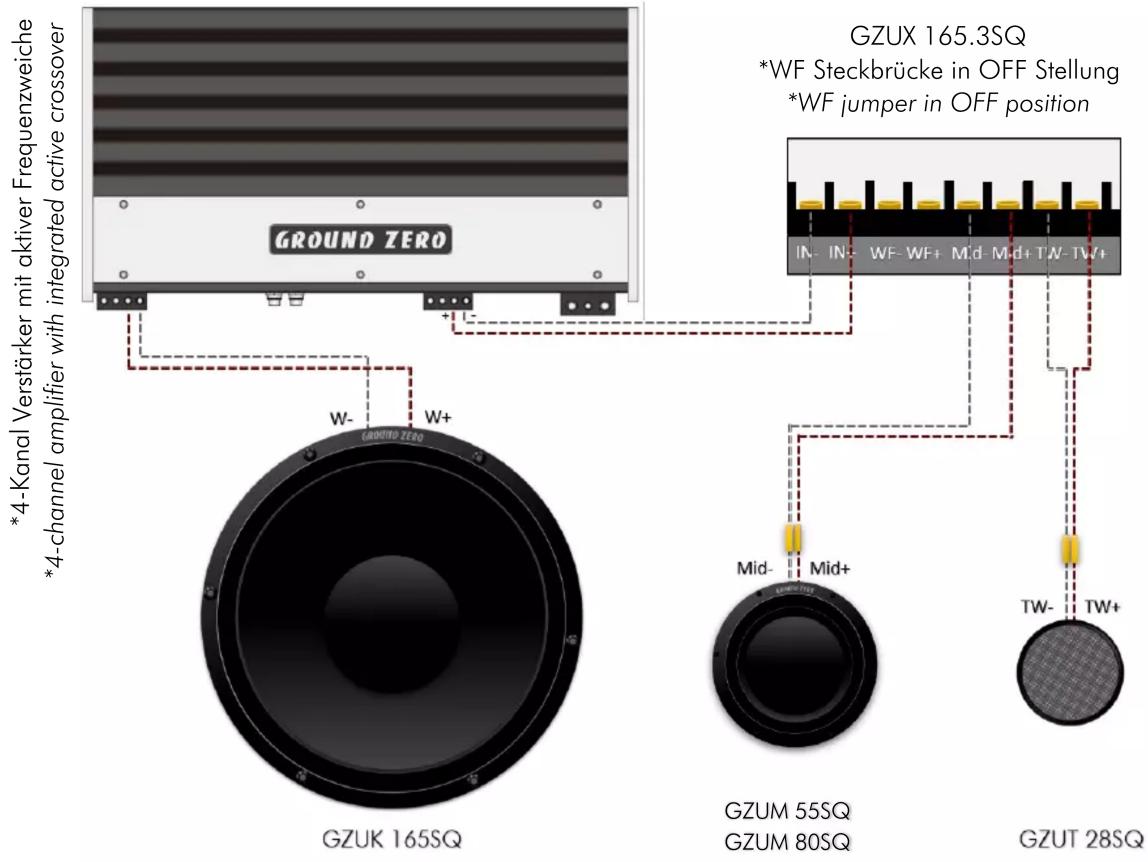

Semi-Aktivbetrieb* / Semi-active wiring*

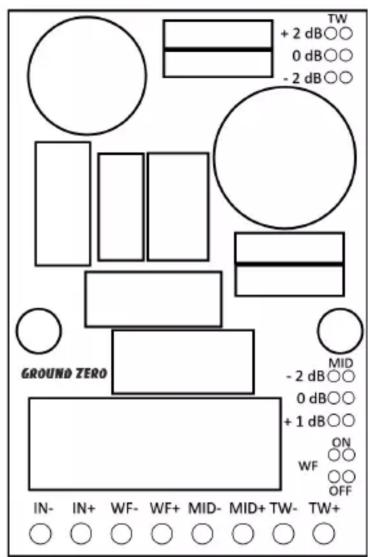

Einstellungen / Setup

Anpassung des Hochtonpegels: Der Pegel kann über die Position der Steckbrücke gewählt werden

Anpassung des Mitteltonpegels: Der Pegel kann über die Position der Steckbrücke gewählt werden

WICHTIG! Wenn der Tieftöner über separate Endstufenkanäle angeschlossen wird, muss die WF Steckbrücke in die OFF Position gesteckt werden, um die Funktion der Frequenzweiche zu gewährleisten

Semi-active use

Gewährleistung / Garantie

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of Warranty

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclinginrichtung gebracht werden
