| Produkttyp | 10-Kanal digitaler Soundprozessor (DSP) |
| Abmessungen (B x L x H) | 132 x 143 x 40 mm |
| Betriebsspannung | 8.5 – 16 V DC |
| Stromaufnahme (Sicherung) | 5 A |
| Eingänge | 6x Cinch (RCA), 6x Hochpegel, 1x Coaxial S/PDIF, 1x Optical S/PDIF, Bluetooth 5.0 |
| Ausgänge | 10x Cinch (RCA) |
| Frequenzgang | 20 Hz – 20 kHz (-3 dB) |
| Signal-Rauschabstand (Cinch) | ≥110 dB (A-gewichtet) |
| Klirrfaktor | <0.002 % |
| DSP-Prozessor | Analog Devices SigmaDSP (32-Bit) |
| Equalizer | 10x 31-Band parametrisch (Ausgang), 7-Band (Eingang) |
| Laufzeitkorrektur | 0 – 20 ms / 0 – 692 cm |
| Frequenzweiche | HPF/LPF/BPF 20 Hz – 20 kHz, Flankensteilheit 6-48 dB/Okt. |
| Filtercharakteristik | Butterworth, Bessel, Linkwitz-Riley |
| Phasenumschaltung | 0°/180° pro Kanal |
| Presets | 10 Speicherplätze (frei benennbar) |
| Fernbedienung (optional) | Kabelgebundene Fernbedienung GZREM 6-10 |
| Software-Kompatibilität | Windows XP SP3 – 11, Android/iOS App |
| Lieferumfang | GZDSP 6-10SQ, USB-Kabel (Typ A auf B), Kabelsatz, BT-Antenne, Quickstart Guide |
| Sicherheitshinweise | Vor Installation Fahrzeugbatterie trennen; Hauptstromkabel mit 5A Sicherung absichern; Signal- und Lautsprecherkabel getrennt verlegen |
| Reinigung und Pflege | Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden |
| Hersteller | Ground Zero GmbH, entwickelt in Deutschland |
Häufig gestellte Fragen - GZDSP 6-10SQ Ground Zero
Benutzerfragen zu GZDSP 6-10SQ Ground Zero
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch GZDSP 6-10SQ - Ground Zero und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GZDSP 6-10SQ von der Marke Ground Zero.
BEDIENUNGSANLEITUNG GZDSP 6-10SQ Ground Zero
10-Kanal digitaler Soundprozessor
GZDSP 6-10SQ
Allgemeine Hinweise
Die in dieser Anleitung enthaltenen Informationen und Hinweise können ggfs. vom Auslieferungszustand des Gerätes abweichen. Dies ist auf eine ständige Weiterentwicklung des Produktes zurückzuführen.
Lieferumfang
• GZDSP 6-10SQ
• USB-Kabel, Typ A auf Typ B (1,5 m)
• Kabelsatz Stromversorgung/Hochpegeleingang
• Eingebaute BT-Antenne
- Quickstart Guide
Sicherheitshinweise
- Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
- Das Hauptstromkabel (für den DSP) muss innerhalb der ersten 20 cm nach dem Anschluss an der Batterie durch eine geeignete Sicherung mit entsprechendem Wert abgesichert werden. (Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine entsprechende Stromhöhe geeignet ist.)
- Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit identischem Sicherungswert ersetzt werden
- Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
- Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
- Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
- Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
Ausstattungsmerkmale
• Digitaler Signalprozessor (DSP)
• High Performance Analog Devices SigmaDSP Audio Prozessor
• Premium DAC mit differentiellem Signalweg
- Hochwertige Operationsverstärker mit geringstem Rausch- und Verzerrverhalten
• 6-Kanal Line-Eingang (Cinch)
• 6-Kanal Hochpegel-Eingang (mit Auto-On Funktion)
• Coaxial und Optical S/PDIF-Eingang
• 10-Kanal Line-Ausgang (Cinch)
- Einfache Echtzeit-Bedienung sämtlicher Funktionen (über PC oder APP)
- Übersichtliche PC-Software (Windows® kompatibel)
• Eingangsequalizer (7-Bänder je Quelle)
• Laufzeitkorrektur der Eingangskanäle
• Ausgangsequalizer (10x 31-Band)
• Kanalgetrennte Laufzeitkorrektur (0-20 ms / 0-692 cm)
• Regelbare Frequenzweiche (HPF/LPF/BPF im Bereich 20 Hz – 20 kHz)
- Wählbare Flankensteilheit der Frequenzweiche (6-48 dB/Okt.)
• 3 Filtervarianten (Butterworth/Bessel/Linkwitz-Riley)
• Wählbare Phasenkorrektur je Kanal (0° oder 180°)
• 10 Speicherplätze für individuelle Presets (wählbar über Fernbedienung, PC oder APP)
• EQ Einstellungen gruppierbar
• Optionale, kabelgebundene Fernbedienung GZREM 6-10 separat erhältlich
• BT 5.0 für kabellose Musikübertragung
Produktbeschreibung
Der GZDSP 6-10SQ ist ein digitaler Signalprozessor, welcher die Klangqualität einer Musikanlage im Auto unter bestimmten Voraussetzungen deutlich verbessern kann. Die Basis hierfür bildet ein 32-bit SigmaDSP in Verbindung mit sechs 32-Bit Analog zu-Digital und zehn Digital-zu-Analogwandlern. Durch die freie Kombinationsmöglichkeit von bis zu 6 Eingangskanälen und einem 31-Band Equalizer für jeden Ausgangskanal kann der GZDSP 6-10SQ in nahezu jedes Werkssystem integriert werden. Der quellenspezifische, 7-bandige Eingangsequalizer unterstützt des Weiteren bei der Optimierung des Eingangssignals.
Neben den 6 analogen High- und Lowlevel Anschlüssen bietet der GZDSP 6-10SQ darüber hinaus jeweils eine optische, digitale und BT-Schnittstelle.
App Steuerung & kabellose Musikübertragung
Zur Verwendung eines mobilen Gerätes zur Steuerung des GZDSP 6-10SQ und zur Änderung der Einstellungen wird die GROUND ZERO GZDSP 6-10SQ Control App benötigt (Android / iOS). Weitere Hinweise hierzu und eine Anleitung stehen auf der GROUND ZERO Webseite zum Download bereit.
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Allgemeine Montagehinweise
- Um einen Wärmestau zu vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden
- Der Signalprozessor sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

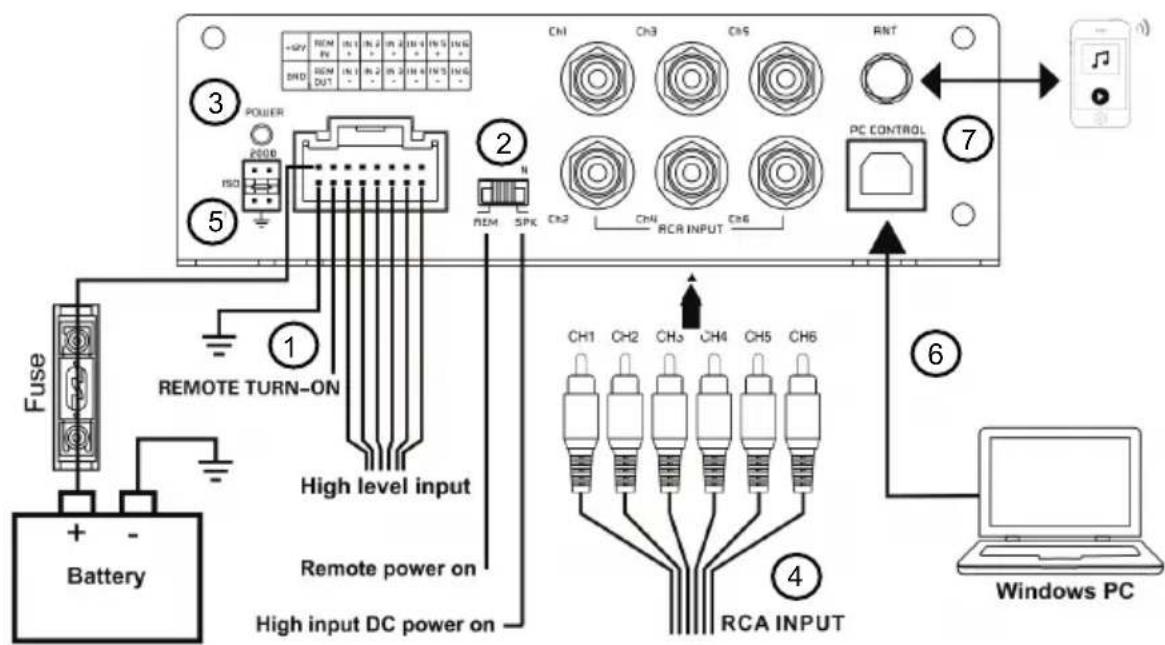

Verbindungen und Anschluss
| 1 | Kabelsatz-Anschluss | Zum Anschluss der Stromversorgung (Belegung siehe nächste Seite) und zum Anschluss der Lautsprecherausgänge einer Head-Unit (Autoradio), welche keine Vorverstärker-Ausgänge bietet |
| 2 | TURN-ON Schalter | Dieses Gerät verfügt über eine automatische Einschalfunktion. Bei Verwendung der Auto-On Funktion kann auf den Anschluss einer Remote-Leitung verzichtet werden, hierzu muss der Schalter in die RCA oder SPK Stellung gebracht werden je nachdem, ob der Cinch-Eingang (RCA) oder der Hochpegel-Eingang (Lautsprecherleitungen) genutzt wirdAchtung: Der Hochpegel-Eingang und die Cinch Eingänge dürfen nicht gleichzeitig genutzt werden. Dies könnte zu einer Fehlfunktion oder Beschädigung des Gerätes führen |
| 3 | Betriebsanzeige | Signalisiert, dass sich das Gerät im Betriebszustand befindet |
| 4 | Cinch Eingänge (RCA) | Zum Anschluss der Vorverstärker-Ausgänge (Pre-Out) des Steuergerätes |
| 5 | Signal-Masse Brücke | Trennung der Signal-Masse von der Masse der Versorgungsspannung. Voreinstellung 50 Ω. Bei Störungen im Signal kann 200Ω oder 0Ω gewählt werden. |
| 6 | USB Anschluss | Zum Anschluss des mitgelieferten USB-Kabels an den USB-Port eines kompatiblen Windows® PCs |
| 7 | BT Antenne | BT Verbindung, um das Gerät per APP zu steuern und Einstellungen vorzunehmen – sowie Musik Übertragung. |

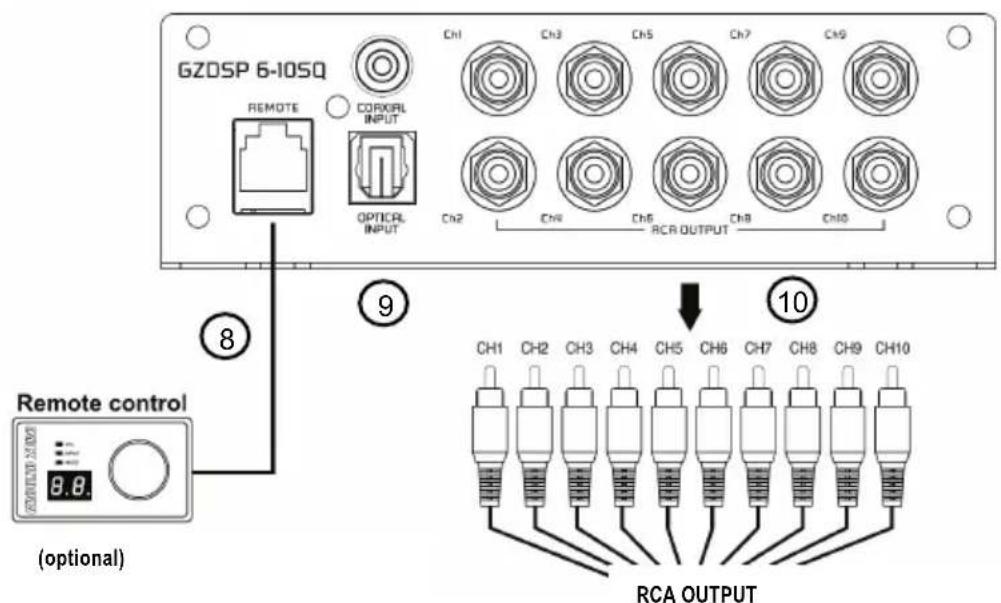

| 8 | Fernbedienung (opt.) | Zum Anschluss der optional erhältlichen kabelgebundenen Fernbedienung |
| 9 | Koaxial und opt. Eing. | Zum Anschluss einer S/PDIF Signalquelle |
| 10 | Signalausgang | Zum Anschluss des Verstärkers (oder mehrerer) mittels Cinch-Signalleitungen (RCA) |
Belegung des Kabelsatzes
| +12V | REM IN | IN 1 + | IN 2 + | IN 3 + | IN 4 + | IN 5 + | IN 6 + |
| GND | REM OUT | IN 1 - | IN 2 - | IN 3 - | IN 4 - | IN 5 - | IN 6 - |
| 1 | Gelb | + 12 Volt Betriebsspannung | Zum Anschluss an eine +12 Volt Leitung für Zubehör oder an den Pluspol der Fahrzeugbatterie. Hierfür sollte ein ausreichend dimensioniertes Kabel (mind. 1 mm2) verwendet und dieses mittels einer Sicherung (5A) im Abstand von max. 30 cm nach der Batterie abgesichert werden |
| 2 | Blau | Remote Eingang | Bei Verwendung des Line-Einganges (Cinch) kann eine Remote Leitung des Steuergerätes zum Einschalten des Gerätes genutzt und an diese Leitung angeschlossen werden. Der TURN-ON Schalter muss hierzu in der REM Position stehen. Bei Verwendung der Auto-On Funktion kann auf den Anschluss einer solchen Leitung verzichtet werden, hierzu muss der Schalter in der SPK Stellung stehen, wenn als Eingang Lautsprecherleitungen genutzt werden. |
| 3 | Weiß | Kanal 1 (+) | Zum Anschluss des linken Front-Hochtöner Lautsprecherausganges (+) |
| 4 | Grau | Kanal 2 (+) | Zum Anschluss des rechten Front-Hochtöner Lautsprecherausganges (+) |
| 5 | Grün | Kanal 3 (+) | Zum Anschluss des linken Front-Tieftöner Lautsprecherausganges (+) |
| 6 | Violett | Kanal 4 (+) | Zum Anschluss des rechten Front-Tieftöner Lautsprecherausganges (+) |
| 7 | Braun | Kanal 5 (+) | Zum Anschluss des linken Heck-Lautsprecherausganges (+) |
| 8 | Orange | Kanal 6 (+) | Zum Anschluss des rechten Heck-Lautsprecherausganges (+) |
| 9 | Schwarz | Masse (GND) | Zum Anschluss an einen Massepunkt. Hierfür sollte ein ausreichend dimensioniertes Kabel verwendet werden (mind. 1 mm2) |
| 10 | Blau/Schwarz | Remote Ausgang | Zum Anschluss an den Remote-Eingang weiterer Geräte (Verstärker), welche bei Inbetriebnahme ebenfalls eingeschaltet werden. Max. Stromstärke beträgt 500 mA |
| 11 | Weiß/sw | Kanal 1 (-) | Zum Anschluss des linken Front-Hochtöner -Lautsprecherausganges (-) |
| 12 | Grau/sw | Kanal 2 (-) | Zum Anschluss des rechten Front-Hochtöner -Lautsprecherausganges (-) |
| 13 | Grün/sw | Kanal 3 (-) | Zum Anschluss des linken Front-Tieftöner Lautsprecherausganges (-) |
| 14 | Violett/sw | Kanal 4 (-) | Zum Anschluss des rechten Front-Tieftöner Lautsprecherausganges (-) |
| 15 | Braun/sw | Kanal 5 (-) | Zum Anschluss des linken Heck-Lautsprecherausganges (-) |
| 16 | Orange/sw | Kanal 6 (-) | Zum Anschluss des rechten Heck-Lautsprecherausganges (-) |
Installation der PC Software
Download im Support Bereich unserer Homepage: https://www.ground-zero-audio.com/
Die DSP Software ist mit Windows® Betriebssystemen (ab XP) kompatibel*.
* kompatible Betriebssysteme: Microsoft Windows® XP SP3 / Vista / 7 / 8 / 8.1 / 10 / 11
Hardwarevoraussetzungen: min. 1.5 GHz Prozessor mit 1 GB Arbeitsspeicher (RAM) und mit Grafikkarte mit einer Auflösung von min. 1024x600
Hinweis! Es sollte immer die neueste verfügbare Software-Version genutzt werden. Diese steht auf der Webseite zum Download bereit.
USB Verbindung
Hinweis zur USB Verbindung: Das im Lieferumfang befindliche USB Kabel sollte nicht verlängert werden, da die Kommunikation zwischen DSP und PC beeinträchtigt werden könnte.
Zur Konfiguration des DSP muss dieser mittels des mitgelieferten USB-Kabels mit einem PC, auf welchem zuvor die DSP-Software installiert wurde, verbunden werden. Nun kann die Software durch Doppelklick auf das Icon auf dem Desktop oder durch Auswahl aus der Programmliste gestartet werden. Beim Programmstart erscheint das Hauptfenster.
Hinweis zur Windows® Benutzerkontensteuerung: Sollte das Betriebssystem so eingestellt sein, dass eine Sicherheitsfreigabe zum Starten einer Software aus unbekannter Quelle notwendig ist, erscheint bei jedem Programmstart ein Sicherheitshinweis zur Freigabe des Programmes. Bestätigen Sie die Frage bitte indem Sie >Ja< wählen, um das Programm zu starten.
USB Anschluss und COM Port
Zur Nutzung der Software wird eine Kommunikation zwischen dem PC und dem GZDSP 6-10SQ aufgebaut. Hierzu ist eine freie USB- Buchse notwendig. Beim Anschließen des USB-Kabels wird während der Verbindung seitens des Betriebssystems ein sogenannter USB-Port zugewiesen. Dies erfolgt automatisch.
Software
Die Bedienungsanleitung der Software ist separat als Download erhältlich. Download im Support Bereich unserer Homepage: https://www.ground-zero-audio.com/
Passwort
Standard-Passwort für die Erstinbetriebnahme der iOS/Android-App: 666666
Sicherheitshinweise / Herstellererklärung
Sicherheitshinweise: Benutzen Sie das Gerät ausschließlich in Umgebungen, in denen die BT Funktechnologie gestattet ist. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Setzen Sie das Gerät keinen extremen Temperaturen, Feuer oder Feuchtigkeit aus. Halten Sie Gerät, Verpackung und Zubehörteile von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass der BT Funkanlagentyp der Richtlinie 2014/30/EU entspricht. Hiermit erklären wir weiter, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclinginrichtung.
Fehlerdiagnose
| Problem | Kontrolle | Hilfe |
| Keine Funktion | Leuchtet die LED an der Seite des Gerätes? | Sicherung prüfenRemote Kabel prüfen+12 Volt Anschluss und Kabel prüfenMasse Anschluss und Kabel prüfen |
| Kein Ton(PWR LED an) | Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern |
| Kein Signal von der Head Unit (Radio) | Ausgangssignal der Head-Unit (Radio) prüfen | |
| Endstufe eingeschaltet? | Remote OUT am DSP prüfenSpannungsversorgung der Endstufe prüfen | |
| MUTE aktiviert in der DSP-Software | Einstellung korrigieren | |
| Lautstärke an der optionalen Fernbedienung zu niedrig eingestellt | Einstellung korrigieren | |
| Einzelne Kanäle ohne Funktion | Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern |
| Kein Signal von der Head-Unit (Radio) | Ausgangssignal der Head-Unit (Radio) prüfen | |
| Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position | Einstellung korrigieren | |
| Konfigurierung der Ein- und Ausgänge falsch | Einstellung korrigieren | |
| Gain Einstellung zu gering, oder MUTE aktiv | Einstellung korrigieren | |
| Diffuser Klang, fehlerhaftes Stereo Klangbild | Lautsprecher (Signal) phasenverdreht | Korrekte Polung der Lautsprecher prüfenKorrekte Polung der Hochpegel-Eingänge prüfenEinstellung der Phase prüfenEinstellung der Laufzeitkorrektur prüfen |
| Verzerrter Klang | Lautsprecher überlastet | Lautstärke verringernHochpass und Flankensteilheit in der Software prüfen |
| DSP-Eingang übersteuert | Korrekten Eingang wählenEingangsempfindlichkeit des DSP beachten | |
| Head-Unit (Radio) übersteuert am Ausgang | Pegel an der Head-Unit verringernSämtliche Klangregler an der Head-Unit auf 0 setzenLoudness an der Head-Unit ausschalten | |
| Verstärker übersteuert (Clipping) | Eingangsempfindlichkeit des Verstärkers prüfenPegel verringern | |
| Erhöhtes Rauschen | GAIN Einstellung zu hoch | Main level - Einstellung in der Software verringern |
| Head-Unit (Radio) rauscht | Head-Unit (Radio) gegen hochwertiges Gerät tauschenHead-Unit (Radio) prüfen | |
| Fahrzeug-spezifische Störgeräusche hörbar in der Anlage | Verschiedene Stromquellen | Head-Unit, DSP und Endstufe am gleichen Masse und +12V Anschluss betreiben. Verschiedene Einstellungen der Signal-Masse Brücke probieren. |
| Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern | |
| Head-Unit (Radio) fehlerhaft | Head-Unit (Radio) prüfen | |
| Verstärker fehlerhaft | Verstärker prüfen lassen | |
| DSP oder Endstufe in der Nähe eines KFZ-Steuergerätes verbaut | Einbauposition verändern |
Technische Daten
| Modell | GZDSP 6-10SQ |
| Typ | 10-Kanal Klangprozessor (DSP) mit 6 Eingängen |
| Frequenzgang | 20 Hz – 20 KHz (-3 dB) |
| SNR / Cinch-Eingang | ≥110dB (A-weighted) |
| SNR / Opt. and koaxial | ≥113dB (A-weighted) |
| Klirrfaktor | 0.002 % |
| Prozessor | Analog Devices SigmaDSP |
| Eingangsempfindlichkeit | Cinch (RCA) max. 3V RMSHochpegel-Eingang max. 8.0 V RMS |
| Eingangsimpedanz | Cinch (RCA) ≥20 kΩ |
| Ausgangsspannung je Kanal | ≥3,8 V |
| Remote Ausgangsstrom | max. 500 mA |
| Remote Eingangsspannung | >3 V |
| Lautsprecher Einschalt-Spannung | >3,2 V |
| Einschalt-Verzögerung | 6 Sekunden |
| Empfohlene Sicherung | 5 A |
| Betriebsspannung | 8.5 – 16 V |
| Gehäuseabmessungen | 132 x 143 (171) x 40 mm (B x L x H) |
| Software Kompatibilität | Microsoft WindowsTM XP SP3, Vista, 7, 8, 8.1,10,11 |
| Preset-Speicher | 10 individuell benennbare Speicherplätze |
| Gain Bandbreite | -60 bis 0 dB |
| Equalizer | 10x parametrischer 31-Band EQ (20 Hz – 20 kHz) mit wählbarer Güte |
| Laufzeitkorrektur | 0 – 20 ms / 0 – 692 cm |
| Frequenzweiche | 6 – 48 dB/Okt. Flankensteilheit mit wählbarer Charakteristik |
| Phasenumschaltung | 0° / 180° |
| Optionales Zubehör | Kabelgebundene Fernbedienung GZREM 6-10 |
