GZCX 165-200.2SQL - Nicht kategorisiert Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege Frequenzweiche (passiv)
Marke	Ground Zero
Modell	GZCX 165-200.2SQL
Übergangsfrequenz	4500 - 5000 Hz
Flankensteilheit	12 dB/Oktave (Hoch- und Tiefpass)
Belastbarkeit	Hoch belastbar (für COMPETITION Serie ausgelegt)
Anschlüsse	Schraubklemmen (Eingang, Tiefton, Hochton)
Kompatible Lautsprecher	GZCK 165XSPL, GZCK 200XSPL, GZCT 25SQL
Besonderheiten	Jumper-Einstellungen für verschiedene Konfigurationen (1 oder 2 Tieftöner)
Einbauhinweise	Kabel getrennt von Stromkabeln verlegen, nicht in der Nähe von Antennen
Sicherheitshinweise	Nicht in Tank oder Bremsleitungen bohren; Gehörschutz beachten
Herstellungsland	Deutschland
Garantie	Gesetzliche Gewährleistung (ausgenommen Überlastung, Wettbewerb)
Entsorgung	Nicht im Hausmüll, fachgerecht recyceln

Häufig gestellte Fragen - GZCX 165-200.2SQL Ground Zero

Wie schließe ich die Frequenzweiche GZCX 165-200.2SQL an?

Verbinden Sie den Signaleingang (IN) mit dem Radio oder Verstärker. Schließen Sie den Tieftöner an WF und den Hochtöner an TW an. Bei Verwendung eines zweiten Tieftöners nutzen Sie den Anschluss SW 1 oder SW 2 entsprechend der Jumper-Einstellung. Beachten Sie die Polarität (+/-).

Welche Lautsprecher sind mit dieser Frequenzweiche kompatibel?

Die Frequenzweiche ist für Lautsprecher der Ground Zero COMPETITION Serie ausgelegt, insbesondere GZCK 165XSPL, GZCK 200XSPL und GZCT 25SQL.

Was bedeuten die Jumper-Einstellungen auf der Frequenzweiche?

Die Jumper (A und B) erlauben verschiedene Konfigurationen: 1 Tieftöner + 1 Hochtöner oder 2 Tieftöner + 1 Hochtöner. Die genaue Einstellung entnehmen Sie der Anleitung (z.B. Position SW1, SW2).

Kann ich die Frequenzweiche mit einem Verstärker betreiben?

Ja, der Signaleingang (IN) kann direkt an einen Verstärkerausgang angeschlossen werden. Achten Sie auf die korrekte Impedanz der Lautsprecher (meist 4 Ohm).

Wie hoch ist die Belastbarkeit der Frequenzweiche?

Die Frequenzweiche ist als 'hoch belastbar' ausgelegt und für den Einsatz mit leistungsstarken COMPETITION-Lautsprechern geeignet. Eine genaue RMS-Angabe wird nicht genannt, aber sie verträgt problemlos die Leistung der empfohlenen Chassis.

Ist die Frequenzweiche für den Einsatz im Auto geeignet?

Ja, sie ist speziell für den Fahrzeugeinbau entwickelt. Beachten Sie die Sicherheitshinweise: Bohren Sie niemals in Tank, Bremsleitungen oder Kabel und verlegen Sie Signalkabel getrennt von Stromkabeln.

Wie reinige ich die Frequenzweiche?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden. Achten Sie darauf, dass keine Feuchtigkeit in die Anschlüsse gelangt.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei oder kann als PDF auf der Website von Ground Zero (www.ground-zero-audio.com) heruntergeladen werden. Auf notice-facile.com finden Sie ebenfalls eine kostenlose Version.

Gilt die Garantie auch bei Wettbewerbseinsatz?

Nein, Schäden durch Teilnahme an Wettbewerben, Überlastung oder unsachgemäße Behandlung sind von der Garantie ausgeschlossen. Es gilt die gesetzliche Gewährleistung.

Wie entsorge ich die Frequenzweiche?

Entsorgen Sie das Gerät nicht über den Hausmüll. Geben Sie es bei einer örtlichen Recycling-Einrichtung ab, da es magnetisierte Metalle und wertvolle Rohstoffe enthält.

BEDIENUNGSANLEITUNG GZCX 165-200.2SQL Ground Zero

Spezifikationen / Specifications

• Hoch belastbare 2-Wege Frequenzweiche
• 12 dB/Oktave Flankensteilheit für Hoch- und Tiefpass
• Übergangsfrequenz 4500-5000 Hz
• Geeignet zur Verwendung mit Lautsprechern der COMPETITION Serie
GZCK 165XSPL / GZCK 200XSPL / GZCT 25SQL
○ High-power 2-way passive crossover
○ Crossover slope of 12 dB/octave for high and low pass filter
○ Crossover frequency 4500-5000 Hz
- Suitable for COMPETITION line loudspeakers GZCK 165XSPL / GZCK 200XSPL / GZCT 25SQL

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
  • Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Frequenzweiche / Crossover

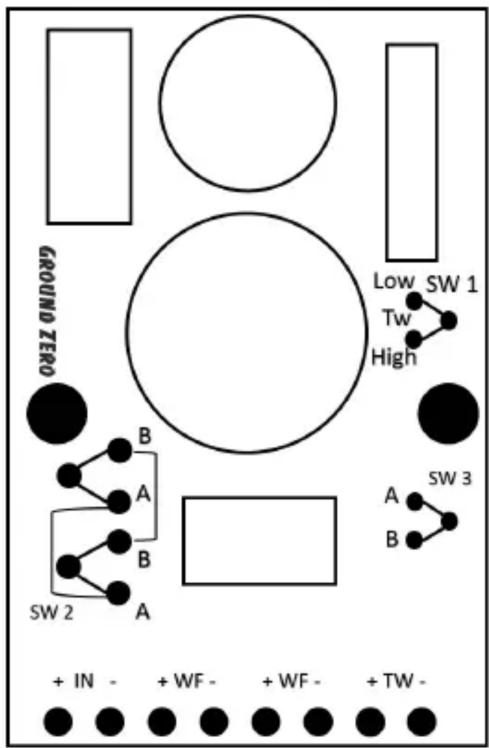

Empfohlene Jumper-Einstellungen / Recommended jumper setting

GZCC 165.2SQL

(mit einem Tieftöner)

(mit zwei Tieftönern und einem Hochtöner)

IN Signaleingang vom Radio/Verstärker

WF Tiefton-Anschluss

WF Anschluss für optionalen weiteren Tieftöner

TW Hochton-Anschluss (für einen oder zwei Hochtöner)

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25 - 85658 Egmating - Germany Tel. [phone] / 873 83 -0 Fax -10
