Produkttyp	2-Wege passive Frequenzweiche
Modell	GZUX 165.2SQ
Marke	Ground Zero
Bauart	2-Wege
Flankensteilheit	12 dB/Okt.
Hochpassfilter (Trennfrequenz)	Low: 4800 Hz / High: 5500 Hz
Tiefpassfilter (Trennfrequenz)	4800 Hz
Belastbarkeit (RMS)	140 Watt
Hochtonpegel-Einstellung	3-stufig (über Steckbrücke)
Hochton-Übernahmefrequenz	Variabel (Low/High) über Steckbrücke
Anschlüsse	Vergoldet
Gehäuse	GZ-Design
Abmessungen (B x H x T)	85 x 34 x 140 mm
Abmessungen (Zoll)	3,35 x 1,34 x 5,51"
Anschlussbelegung	IN, TW OUT, WF OUT
Sicherheitshinweise	Gehörschäden bei >85 dB; Entsorgung gemäß ElektroG
Garantie	Gesetzliche Gewährleistung
Hersteller	Ground Zero GmbH
Konformität	EU-Richtlinien RoHS2, Produktsicherheit
Entsorgung	Nicht im Hausmüll; Recycling

Häufig gestellte Fragen - GZUX 165.2SQ Ground Zero

Wie schließe ich die Frequenzweiche GZUX 165.2SQ an?

Verbinden Sie den Verstärkerausgang mit dem Anschluss IN. Schließen Sie den Hochtöner an TW OUT und den Tiefmitteltöner an WF OUT an.

Wie stelle ich den Hochtonpegel ein?

Der Hochtonpegel wird über die Position der Steckbrücke eingestellt. Es stehen drei Stufen zur Verfügung.

Wie wähle ich die Trennfrequenz des Hochtöners?

Die Trennfrequenz des Hochpassfilters wird über die Position der Steckbrücke zwischen Low (4800 Hz) und High (5500 Hz) gewählt.

Welche Lautsprecher sind kompatibel?

Die Frequenzweiche ist für den Einsatz mit 2-Wege-Lautsprechersystemen ausgelegt. Der Hochtöner sollte einen Frequenzgang ab etwa 4800 Hz aufweisen, der Tiefmitteltöner bis 4800 Hz.

Wie hoch ist die maximale Belastbarkeit?

Die Frequenzweiche ist für eine Dauerbelastung von 140 Watt RMS ausgelegt. Eine Überschreitung kann zu Schäden führen.

Was bedeuten die Anschlüsse IN, TW OUT und WF OUT?

IN ist der Signaleingang vom Verstärker. TW OUT ist der Ausgang für den Hochtöner. WF OUT ist der Ausgang für den Tiefmitteltöner.

Kann ich die Frequenzweiche mit einem Subwoofer kombinieren?

Ja, die Frequenzweiche ist für den Einsatz in einem 2-Wege-System vorgesehen. Ein Subwoofer kann zusätzlich über einen eigenen Verstärkerkanal angeschlossen werden.

Wie reinige ich die Frequenzweiche?

Reinigen Sie die Frequenzweiche mit einem trockenen Tuch. Vermeiden Sie Flüssigkeiten, da diese in das Gehäuse eindringen könnten.

Was muss ich bei der Installation beachten?

Achten Sie auf ausreichende Belüftung und vermeiden Sie Feuchtigkeit. Beachten Sie die Sicherheitshinweise bezüglich hoher Lautstärken (>85 dB) und die korrekte Verkabelung.

Wie entsorge ich das Produkt richtig?

Entsorgen Sie die Frequenzweiche nicht im Hausmüll. Bringen Sie sie zu einer lokalen Recyclingeinrichtung für Elektroschrott.

BEDIENUNGSANLEITUNG GZUX 165.2SQ Ground Zero

Ausstattung / Features

• 2-Wege passive Frequenzweiche
• 12 dB/Okt. Flankensteilheit
• Variable Hochton-Übernahmefrequenz
• 3-stufig wählbarer Hochtonpegel
• Vergoldete Anschlüsse
• GZ-Design Gehäuse
- 2-way passive crossover
- 12 dB/oct crossover slope
○ Variable tweeter cut-off frequency
- 3-step adjustable tweeter level
○ Gold plated terminals
- GZ-design housing

Technische Daten / Specifications

Modell / model	GZUX 165.2SQ
Typ / type	2-Wege / 2-way
Flankensteilheit / crossover slope	12 / 12 dB / Okt. / oct
Hochtonfilter / high pass filter	Low: 4800 Hz / High: 5500 Hz
Tieftonfilter / low pass filter	4800 Hz
Belastbarkeit / power handling	140 Watt / Watts RMS
Abmessungen / dimensions	85 x 34 x 140mm3.35 x 1.34 x 5.51"

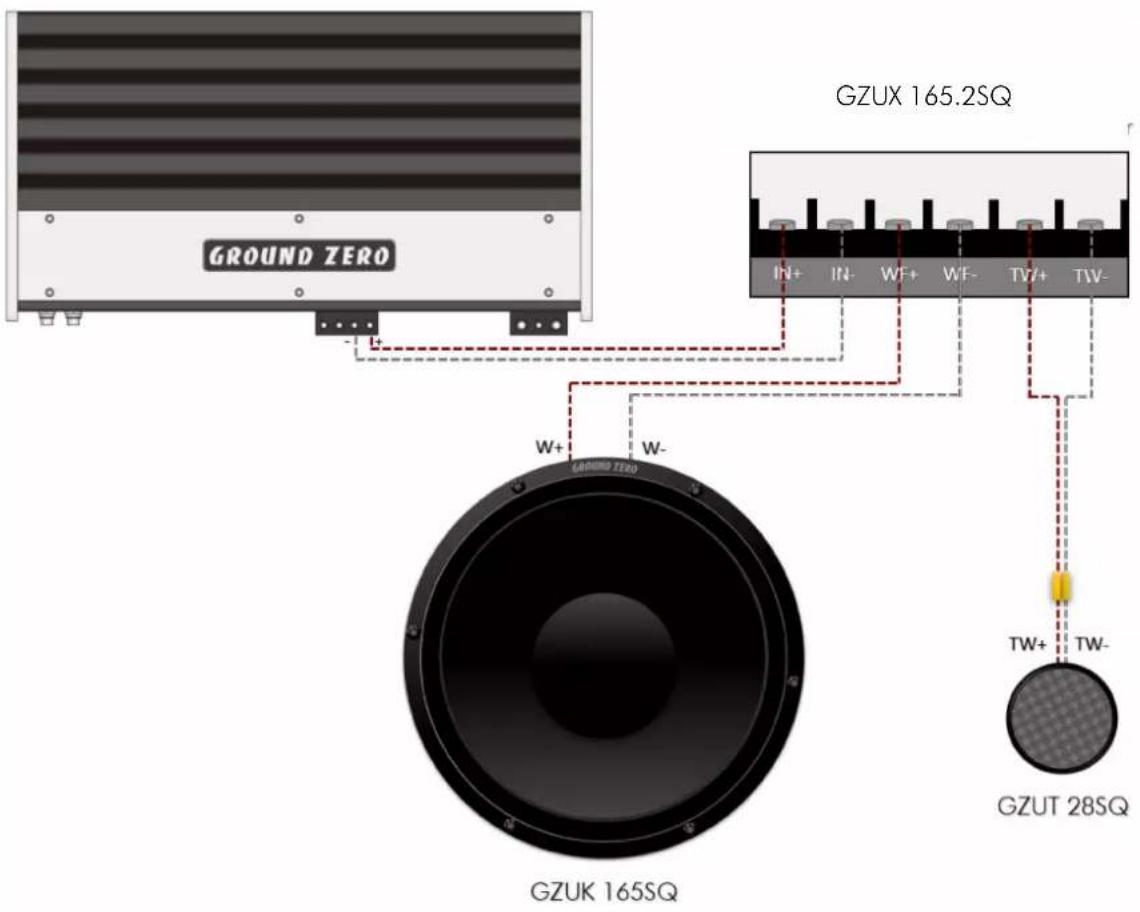

Verkabelung / Wiring

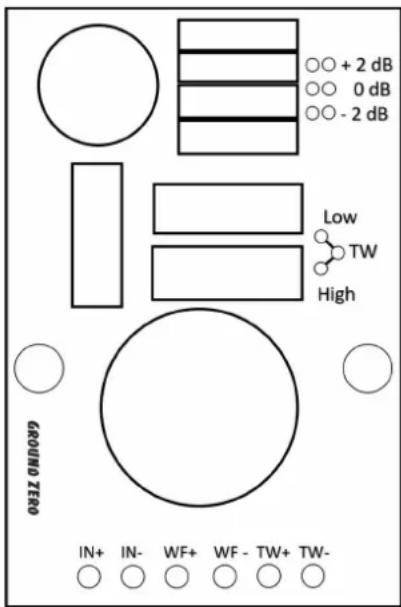

Einstellungen / Setup

IN TW OUT WF OUT

Anpassung des Hochtonpegels: Der Pegel kann über die Position der Steckbrücke gewählt werden

Trennfrequenz des Hochtöners: Die Übergangsfrequenz des Hochpassfilters kann über die Position der Steckbrücke zwischen niedrig (Low) oder hoch (High) gewählt werden

Signaleingang Hochton-Anschluss Tiefton-Anschluss

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

Gewährleistung / Garantie

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of Warranty

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden
