COM-DAC01 - Audio-/Video-Konverter Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Konverter
Marke	Joy-It
Modell	COM-DAC01
Abmessungen (ca.)	10 cm x 5 cm x 2 cm
Gewicht (ca.)	100 g
Stromversorgung	USB 5 V (Micro-USB)
Eingänge	HDMI (Typ A)
Ausgänge	3,5 mm Klinke (Audio), RCA (Audio/Video)
Unterstützte Auflösungen	480p, 576p, 720p, 1080p
Audioausgabe	Stereo, 2.0
Farbe	Schwarz
Gehäusematerial	Kunststoff
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	< 85 % (nicht kondensierend)
Garantie	2 Jahre
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Sicherheitshinweise	Vor Feuchtigkeit und Staub schützen, nicht öffnen
Entsorgung	Elektro-Altgeräte ordnungsgemäß entsorgen
Lieferumfang	Konverter, USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - COM-DAC01 Joy-It

Wie schließe ich den COM-DAC01 an?

Verbinden Sie das HDMI-Kabel mit der HDMI-Quelle (z.B. Spielekonsole) und dem Konverter. Stecken Sie den USB-Stecker zur Stromversorgung ein. Schließen Sie dann die Audio-/Videoausgänge an Ihr Endgerät an (z.B. 3,5 mm Klinke an Lautsprecher oder RCA an TV).

Welche Auflösungen werden unterstützt?

Der Konverter unterstützt Auflösungen von 480p bis 1080p (Full HD). Höhere Auflösungen wie 4K werden nicht verarbeitet.

Funktioniert der Konverter mit jeder HDMI-Quelle?

Ja, der Konverter ist mit den meisten HDMI-Quellen kompatibel, solange das Ausgangssignal im unterstützten Format vorliegt (480p bis 1080p).

Kann ich den Konverter ohne USB-Stromversorgung betreiben?

Nein, der Konverter benötigt eine externe Stromversorgung über USB 5V. Ohne Strom funktioniert das Gerät nicht.

Warum habe ich kein Bild?

Überprüfen Sie die HDMI-Verbindung, die USB-Stromversorgung und ob die Quelle eingeschaltet ist. Testen Sie ggf. ein anderes Kabel. Manche Quellen senden HDCP-Signale, die der Konverter nicht entschlüsseln kann.

Warum habe ich keinen Ton?

Stellen Sie sicher, dass der Audioausgang korrekt angeschlossen ist (z.B. 3,5 mm Klinke). Manche HDMI-Quellen benötigen eine separate Audioeinstellung. Der Konverter gibt nur Stereo aus, kein Mehrkanalton.

Kann ich den Konverter für Composite-Video (AV) nutzen?

Ja, der RCA-Ausgang liefert ein Composite-Video-Signal (CVBS) und Stereo-Audio. Schließen Sie ihn an den entsprechenden Eingang Ihres Fernsehers oder Monitors an.

Ist der Konverter HDCP-kompatibel?

Nein, der Konverter unterstützt kein HDCP. HDMI-Quellen, die HDCP erfordern (z.B. Blu-ray-Player), werden möglicherweise kein Signal ausgeben.

Wie reinige ich den Konverter?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung des Gehäuses. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

Ist der Konverter für den gewerblichen Einsatz geeignet?

Der Konverter ist für den privaten Gebrauch ausgelegt. Bei gewerblicher Nutzung kann die Lebensdauer eingeschränkt sein. Es gelten die Herstellervorgaben.

BEDIENUNGSANLEITUNG COM-DAC01 Joy-It

Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

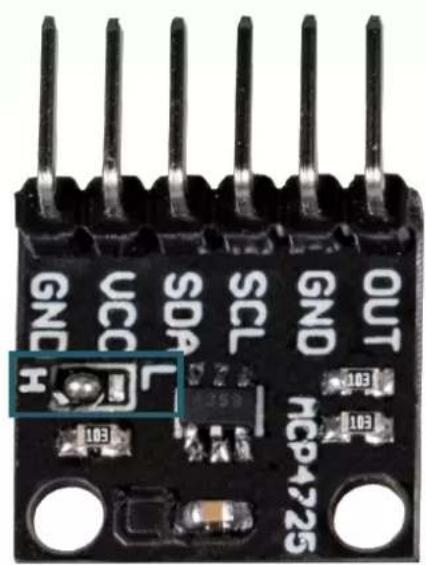

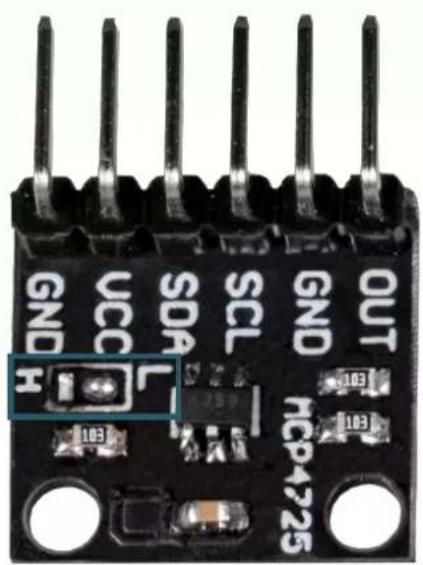

2. I2C ADRESSE ABÄNDERN

Sie können die I2C-Adresse dieses Wandlers mittels einer Lötbrücke ändern. Dabei ändert sich beim Umlöten die Adresse von 0x60 zu 0x61.

Die analoge Ausgabe des Wandlers erfolgt über den OUT-Pin.

3.2 Codebeispiel

Aktivieren Sie zunächst die I2C-Schnittstelle Ihres Raspberry Pis. Dazu geben Sie den folgenden Befehl in Ihrem Terminal ein.

sudo raspi-config

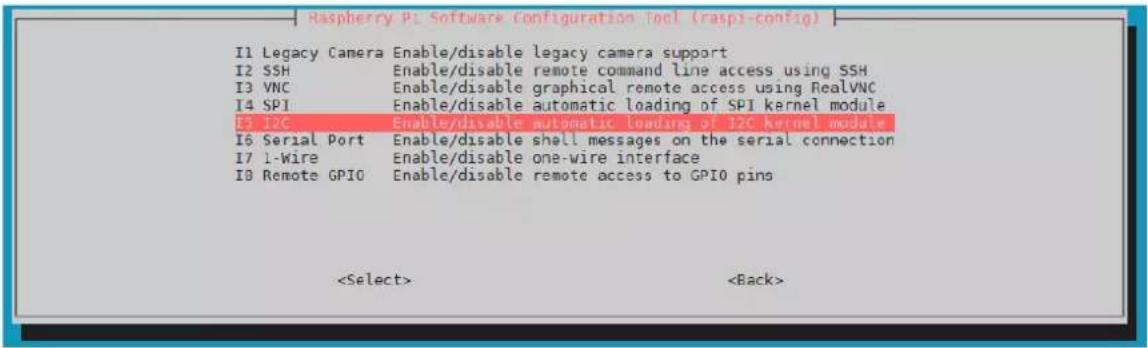

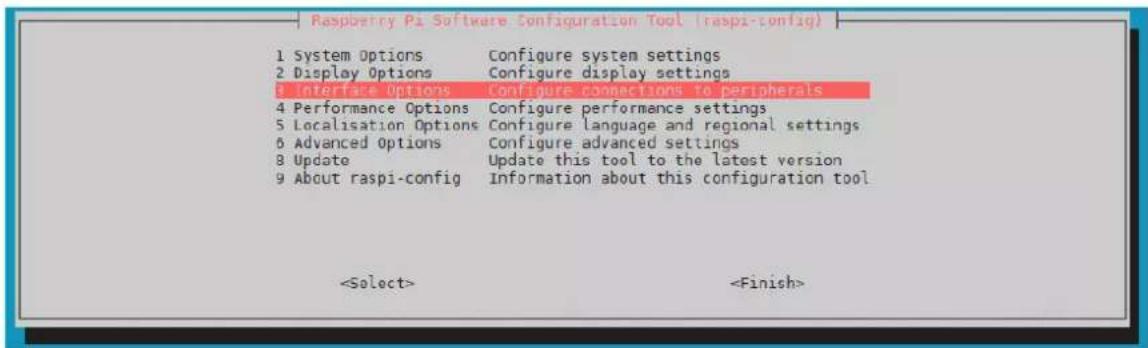

Wählen Sie dort 3 Interface Options → 15 I2Caus.

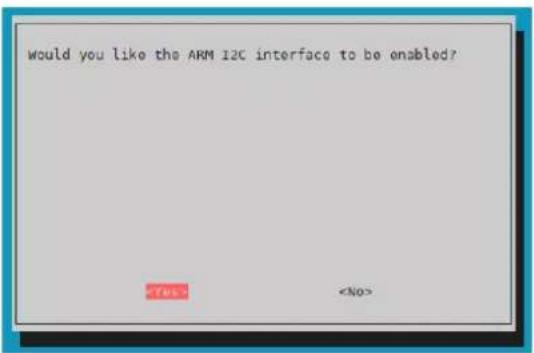

Aktivieren Sie dort I2C.

Um den Digital-Analog Wandler zu verwenden, verwenden wir die Bibliothek Adafruit CircuitPython MCP4725, welche von Adafruit unter den Lizenzen MIT, Unlicense und CC-BY-4.0 veröffentlicht wurde. Führen Sie nun die folgenden Befehle aus, um diese Bibliothek zu installieren.

sudo apt-get update

sudo apt-get install git

sudo apt-get install python3-pip

sudo git clone https://github.com/adafruit/Adafruit_CircuitPython_MCP4725.git

cd Adafruit_CircuitPython_MCP4725/

sudo python3 setup.py install

Sie haben nun die Bibliothek erfolgreich installiert. In dieser Bibliothek befinden sich Beispielcodes, welche Sie vor Nutzung editieren müssen. Dazu führen Sie die folgenden Befehle aus.

cd examples/

sudo nano mcp4725_simpletest.py

Fügen Sie nun in Zeile 16 die I2C-Adresse Ihres DAC's hinzu:

<h1 id="initialize-i2c-bus">Initialize I2C bus.</h1>
i2c = busio.I2C(board.SCL, board.SDA)
<h1 id="initialize-mcp4725">Initialize MCP4725.</h1>
dac = adafruit_mcp4725.MCP4725(i2c, address=0x60)

Beachten Sie dabei, dass wenn Sie die I2C-Adresse zuvor geändert haben, dass Sie Zeile 16 entsprechend editieren:

<h1 id="initialize-i2c-bus-2">Initialize I2C bus.</h1>
i2c = busio.I2C(board.SCL, board.SDA)
<h1 id="initialize-mcp4725-2">Initialize MCP4725.</h1>
dac = adafruit_mcp4725.MCP4725(i2c, address=0x61)

Schließen Sie nun die Datei mit STRG + O und STRG + X. Sie können nun den Beispielcode mit dem folgenden Befehl ausführen.

python3 mcp4725_simpletest.py

4. VERWENDUNG MIT DEM ARDUINO

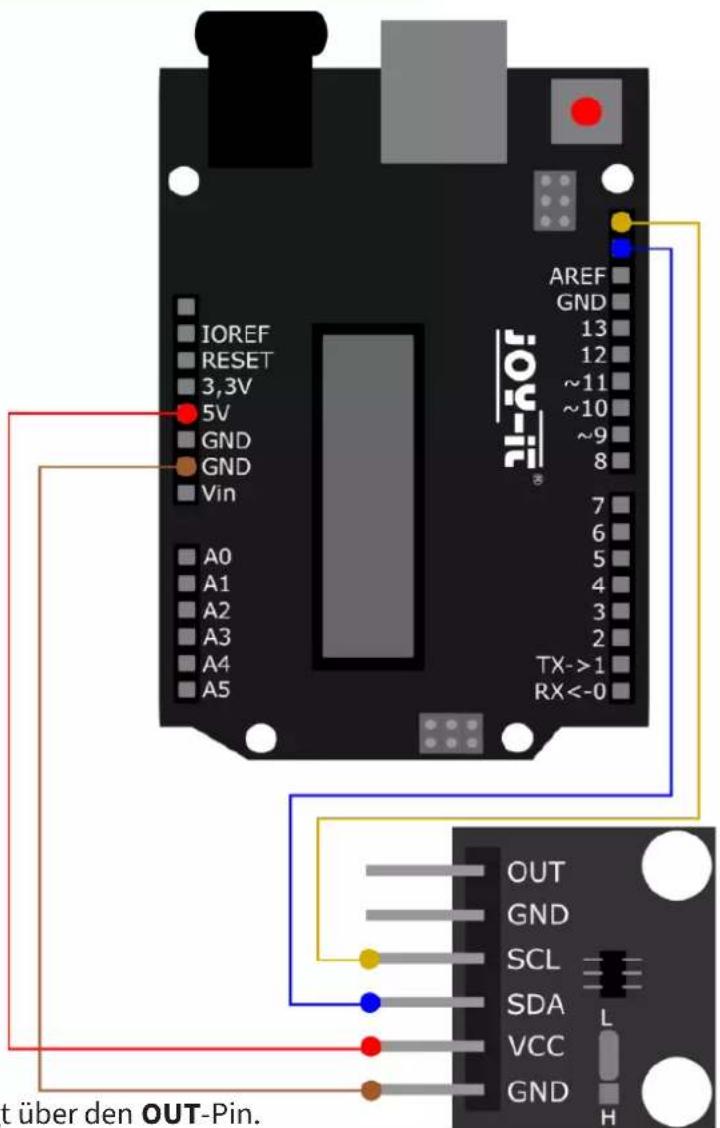

4.1 Anschluss

COM-DAC01 Arduino

OUT -

GND -

SCL

D19(SCL)

SDA

D18 (SDA)

VCC 5 V

GND GND

Die analoge Ausgabe des Wandlers erfolgt über den OUT-Pin.

4.2 Codebeispiel

Wir verwenden für diesen Wandler die Adafruit MCP4725 Bibliothek von Adafruit, welche unter der BSD Lizenz veröffentlicht wurde. Diese können Sie sich in Ihrer Arduino IDE unter Sketch → Bibliothek einbinden → Bibliotheken verwalten... finden und installieren. Nach der Installation finden Sie unter Datei → Beispiele → Adafruit MCP4725 die Beispieldatei sinewave. Bevor Sie diese jedoch ausführen können, müssen Sie die I2C-Adresse in Zeile 181 anpassen.

void setup(void) {
    Serial.begin(9600);
    Serial.println("Hello!");
    // For Adafruit MCP4725A1 the address is 0x62 (default) or 0x63 (ADDR pin tied to VCC)
    // For MCP4725A0 the address is 0x60 or 0x61
    // For MCP4725A2 the address is 0x64 or 0x65
    dac.begin(0x60);
    Serial.println("Generating a sine wave");
}

Nun können Sie Ihr Programm ausführen, indem Sie den Button Hochladen betätigen. Achten Sie jedoch zuvor, dass unter Werkzeuge, Port und Board richtig ausgewählt sind.

5. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
