Produkttyp	USB-zu-TTL-Seriell-Adapter / Interface-Hub
Modell	SBC-TTL
Marke	Joy-It
Abmessungen (ca.)	50 mm x 25 mm x 12 mm
Gewicht (ca.)	10 g
Stromversorgung	Über USB (5 V)
Schnittstelle	USB 2.0 (Typ-A) zu TTL (UART)
Unterstützte Spannungspegel	3,3 V / 5 V (umschaltbar)
Kanäle	1 serieller Port (TX, RX, GND, VCC)
Datenrate	Bis zu 3 Mbit/s (abhängig vom Treiber)
Treiberunterstützung	Windows, Linux, macOS (CH340 oder CP210x)
Zusatzfunktionen	Status-LED (Power/TX/RX)
Gehäusematerial	Kunststoff
Betriebstemperatur	0 °C bis 70 °C
Lagertemperatur	-20 °C bis 85 °C
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nur für den Einsatz in trockenen Innenräumen; vor Feuchtigkeit und Kurzschlüssen schützen
Ersatzteile / Reparierbarkeit	Keine vom Hersteller vorgesehen; bei Defekt Gerät ersetzen
Lieferumfang	Adapter, USB-Kabel, ggf. Stiftleisten
Hersteller	Joy-It

Häufig gestellte Fragen - SBC-TTL Joy-It

Für welche Spannungspegel ist der SBC-TTL geeignet?

Der SBC-TTL unterstützt sowohl 3,3 V als auch 5 V Logikpegel. Die Umschaltung erfolgt in der Regel über einen Jumper oder automatisch.

Welche Treiber werden für den SBC-TTL benötigt?

Der Adapter verwendet meist den CH340 oder CP210x Chip. Treiber sind für Windows, Linux und macOS verfügbar und können von der Hersteller-Website heruntergeladen werden.

Kann ich den SBC-TTL mit einem Raspberry Pi verwenden?

Ja, der SBC-TTL eignet sich hervorragend für den Anschluss an Raspberry Pi, Arduino und andere Mikrocontroller. Beachten Sie die korrekte Spannungseinstellung (3,3 V für Raspberry Pi).

Welche Pins hat der SBC-TTL?

Typischerweise sind folgende Pins vorhanden: TX (Senden), RX (Empfangen), GND (Masse), VCC (Stromversorgung). Einige Modelle haben zusätzliche Pins wie RTS/CTS.

Wie verbinde ich den SBC-TTL mit einem Arduino?

Schließen Sie TX des Adapters an RX des Arduino und RX an TX. Verbinden Sie GND mit GND. Bei 5 V Arduino können Sie VCC auf 5 V lassen; bei 3,3 V Arduino auf 3,3 V umschalten.

Warum wird der SBC-TTL am PC nicht erkannt?

Stellen Sie sicher, dass die Treiber korrekt installiert sind. Prüfen Sie den Geräte-Manager auf unbekannte Geräte. Bei CH340-Chips kann ein manueller Treiber-Update erforderlich sein.

Kann ich den SBC-TTL zur Programmierung von Mikrocontrollern nutzen?

Ja, der Adapter kann für die serielle Kommunikation und zum Flashen von Firmware verwendet werden, z.B. bei ESP8266, ESP32 oder ATMega-Chips.

Welche maximale Datenrate unterstützt der SBC-TTL?

Die unterstützte Baudrate hängt vom Treiber und Betriebssystem ab, typischerweise bis zu 3 Mbit/s. Für die meisten Anwendungen sind 115200 Baud ausreichend.

Ist der SBC-TTL kurzschlussfest?

Der Adapter hat in der Regel einen Kurzschlussschutz an den Datenleitungen, jedoch sollte ein direkter Kurzschluss von VCC gegen GND vermieden werden. Achten Sie auf korrekten Anschluss.

Wie reinige ich den SBC-TTL?

Verwenden Sie ein trockenes, fusselfreies Tuch, um das Gehäuse zu reinigen. Vermeiden Sie Flüssigkeiten, da diese in das Gehäuse eindringen und Schäden verursachen könnten.

BEDIENUNGSANLEITUNG SBC-TTL Joy-It

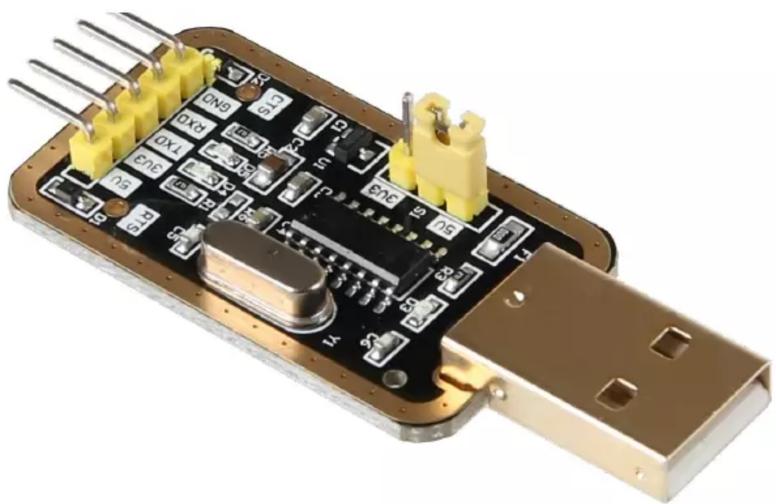

USB - TTL-SCHNITTSTELLENWANDLER

SBC-TTL

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben.

Der USB- TTL Schnittstellenwandler agiert als per USB anschließbare UART Schnittstelle, welche eine serielle Kommunikation von zwei Geräten ermöglicht.

Da z.B. heutige Computer nicht mehr über eine serielle Schnittstelle verfügen benötigt man einen Schnittstellenwandler um eine serielle Kommunikation zu ermöglichen.

Hierbei ist die RX-Leitung zum Empfangen und die TX-Leitung zum Senden konzipiert.

Bei diesem Schnittstellenwandler ist es möglich das Logiklevel auf 3,3 V oder auf 5 V zu stellen, wodurch dieser Wandler mit vielen Geräten kompatibel ist. In unserer Anleitung zeigen wir Ihnen die Inbetriebnahme mit dem Raspberry Pi und worauf Sie achten müssen.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. ANSCHLUSS AN DEN RASPBERRY PI

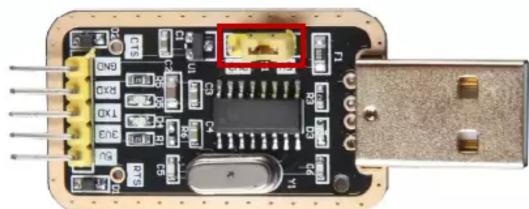

Setzen Sie den im Bild rot markierten Jumper auf 3V3.

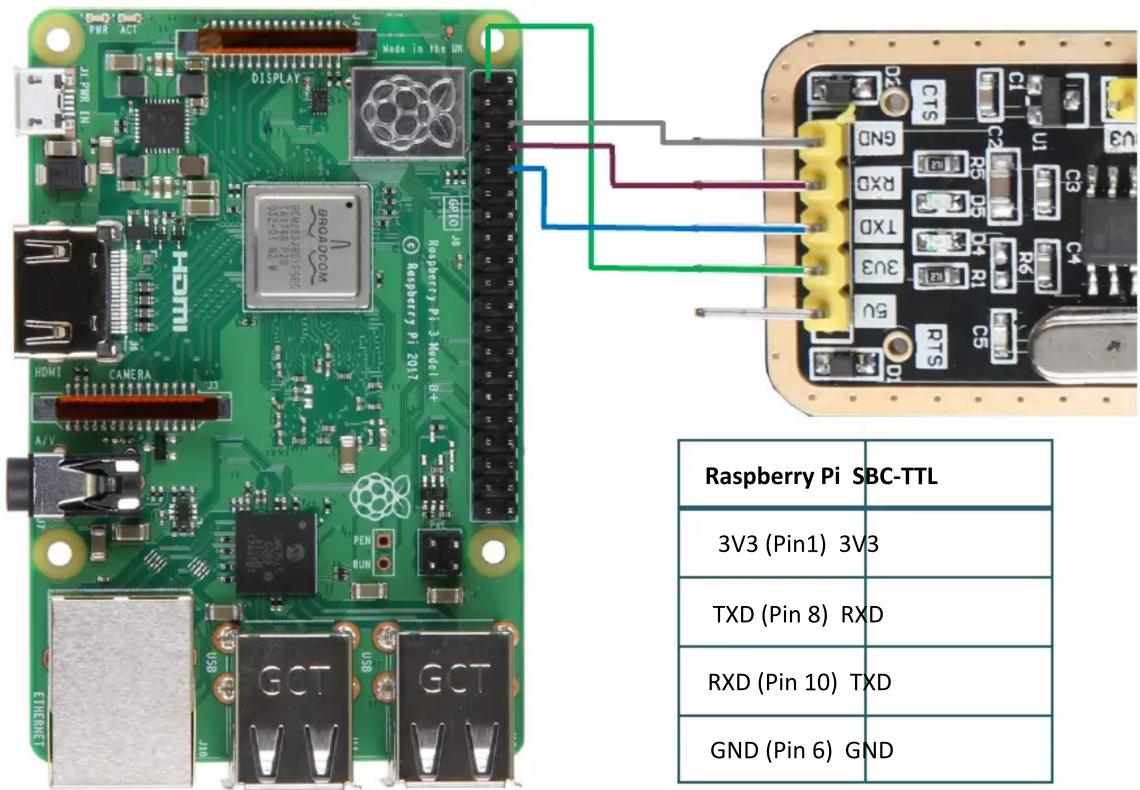

Anschließend verbinden Sie den USB Anschluss mit einem USB Port Ihres Computers. Zum Schluss müssen Sie nun die mitgelieferten Kabel verwenden, um die Pins zu verbinden. Schauen Sie sich dafür das folgende Bild an oder schauen Sie in die Tabelle.

Raspberry Pi SBC-TTL

3V3 (Pin1) 3V3

TXD (Pin 8) RXD

RXD (Pin 10) TXD

GND (Pin 6) GND

3. HERSTELLEN DER VERBINDUNG ÜBER MOBAXTERM

Laden Sie sich zunächst ein Programm, welches das Herstellen einer seriellen Verbindung erlaubt, herunter. Wir verwenden hierfür MobaXTerm.

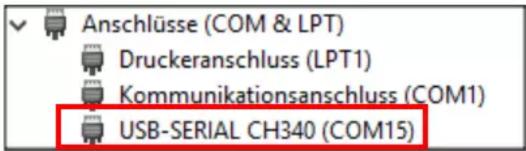

Schauen Sie nun in Ihrem Gerätemanager nach, welcher Com Anschluss verwendet wird. Um den Gerätemanager unter Windows 10 zu öffnen, drücken Sie mit einem Rechtsklick auf den Start Button und Wählen Sie dann "Geräte -Manager" aus. Nun können Sie unter "Anschlüsse (COM & LPT)" den richtigen Anschluss sehen, in unserem Beispiel Com15.

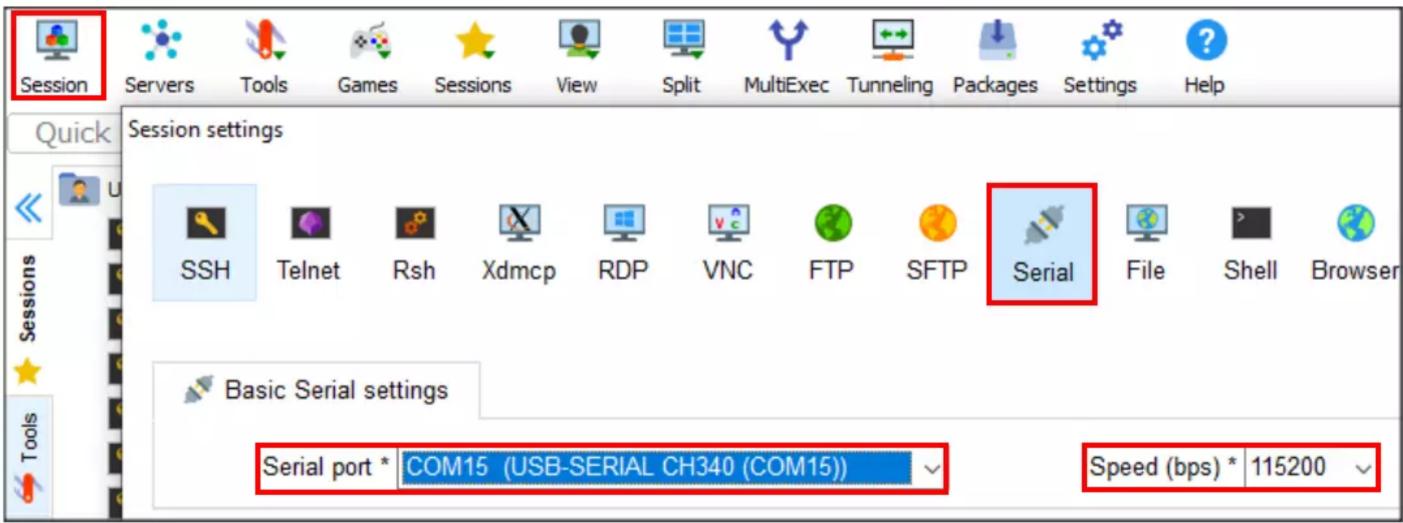

Öffnen Sie nun MobaXTerm, drücken Sie dann auf "Session -> Serial".

Wählen Sie beim Serial Port den eben ermittelten COM Port aus und stellen sie bei "Speed (bps)" 115200 ein.

Drücken Sie nun auf "OK".

Es sollte nun folgende Log-in-Aufforderung in der Konsole angezeigt werden.

Sobald Sie sich hier mit ihren Daten eingeloggt haben, können Sie ihren Raspberry Pi über MobaXTerm steuern.

(Standardeinstellungen sind:

Username: pi

Passwort: raspberry )

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
