Produkttyp	Externes M.2 NVMe-SSD-Gehäuse
Schnittstelle	USB 3.1 (Gen 2) Typ-C™ / Typ-A (über beiliegenden Adapter)
Unterstützte SSDs	M.2 NVMe PCIe (M-Key) in den Größen 2230, 2242, 2260, 2280
Maximale Kapazität	Bis zu 2 TB
Datenübertragungsrate	Bis zu 1000 MB/s (10 Gbit/s)
Material	Hochwertige Aluminiumlegierung
Schreibschutz	Ja, Hardwareschalter für Nur-Lesen-Modus
LED-Anzeige	Betriebsbereitschaft (blau) und Schreibschutzstatus
Kühlung	Inklusive Kühlkörper und Wärmeleitpad
Kompatibilität	Windows® und macOS®
Stromversorgung	Bus-powered über USB (kein externes Netzteil erforderlich)
Packungsinhalt	Gehäuse, USB-Typ-C-auf-Typ-A-Kabel, Typ-A-auf-Typ-C-Adapter, Wärmeleitpad, Kühlkörper, Schraubendreher, Schrauben, Anleitung
Unterstützte Host-Schnittstellen	USB 3.1/3.0/2.0 Typ-A, USB Typ-C, Thunderbolt™ 3 (mit USB 3.1 Gen 2 Geschwindigkeiten)

Häufig gestellte Fragen - IB-1825M-C31 Icy Box

Welcher SSD-Typ wird vom IB-1825M-C31 unterstützt?

Das Gehäuse unterstützt nur M.2 NVMe PCIe SSDs mit einem M-Key. Es unterstützt keine SATA- oder B-Key-SSDs.

Wie installiere ich eine M.2-SSD in das Gehäuse?

Entfernen Sie zunächst die Platine und setzen Sie die M.2-SSD in einem 30°-Winkel in den Sockel ein. Drücken Sie sie dann herunter und befestigen Sie sie mit der beiliegenden Schraube. Bringen Sie das Wärmeleitpad an und befestigen Sie den Kühlkörper. Setzen Sie die Platine wieder in das Gehäuse ein und schließen Sie den Deckel.

Unterstützt der IB-1825M-C31 USB 3.0 oder 2.0?

Ja, er ist abwärtskompatibel mit USB 3.0/2.0-Anschlüssen, aber die Datenübertragungsgeschwindigkeiten werden auf das Maximum der Host-Schnittstelle begrenzt (z. B. 5 Gbit/s für USB 3.0).

Wie aktiviere ich den Schreibschutz?

Schieben Sie den Hardwareschalter am Gehäuse in die gewünschte Position. Die Änderung wird wirksam, nachdem Sie das Gerät vom Computer getrennt und wieder angeschlossen haben.

Was bedeutet die LED-Anzeige?

Die LED leuchtet blau, wenn das Gerät angeschlossen und mit Strom versorgt wird. Sie bleibt blau, wenn der Schreibschutz aktiv ist, aber es können keine Daten auf das Laufwerk geschrieben werden.

Kann ich dieses Gehäuse mit einem Thunderbolt-3-Anschluss verwenden?

Ja, der IB-1825M-C31 funktioniert mit Thunderbolt™ 3-Anschlüssen, aber die Übertragungsgeschwindigkeit wird auf USB 3.1 Gen 2 Geschwindigkeiten (10 Gbit/s) begrenzt.

Welche Betriebssysteme sind kompatibel?

Das Gehäuse unterstützt Windows® und macOS®. Treiber sind für beide Systeme integriert.

Warum wird meine SSD vom Computer nicht erkannt?

Stellen Sie sicher, dass die SSD korrekt installiert und das USB-Kabel angeschlossen ist. Neue SSDs müssen mit den Datenträgerverwaltungswerkzeugen unter Windows oder dem Festplattendienstprogramm unter macOS initialisiert, partitioniert und formatiert werden.

Benötigt das Gehäuse eine externe Stromversorgung?

Nein, es wird bus-powered über die USB-Verbindung versorgt. Es ist kein externes Netzteil erforderlich.

Was ist die maximale unterstützte SSD-Kapazität?

Der IB-1825M-C31 unterstützt M.2 NVMe SSDs mit einer Kapazität von bis zu 2 TB.

BEDIENUNGSANLEITUNG IB-1825M-C31 Icy Box

Externes USB Type-C™ Gehäuse für M.2 NVMe SSD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitshinweise

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherungsvor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf

unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety Information

2. Verpackungsinhalt

• 1x IB-1825M-C31 (Laufwerk nicht im Lieferumfang enthalten)
• 1x Type-C ^TM zu Type-A Kabel
- 1x Type-A zu Type-C "Adapter
• 1x Silikon Wärmeleitpad
- 1x Kühlkörper
• 1x Schraubendreher
- 1x Schraubenset
- 1x Handbuch

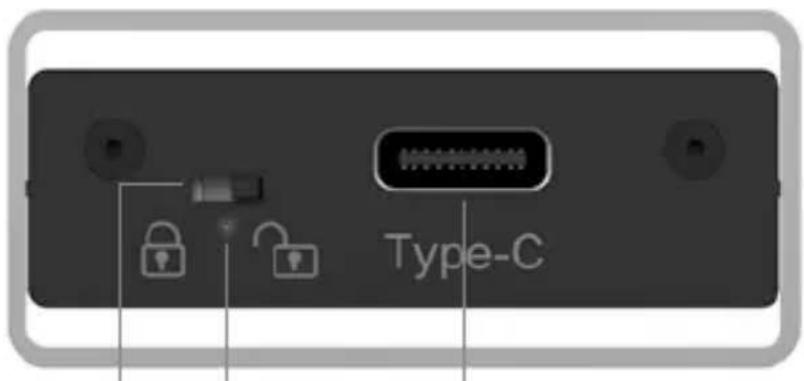

2. Produktübersicht

123

1. Schalter für Schreibschutz-Aktivierung
2. LED für Betrieb, Zugriff und Schreibschutz-Status
3. USB 3.1 (Gen2) Type-C ^TM Anschluss zum Hostcomputer

Bitte nehmen Sie folgende Informationen zur Kompatibilität von USB Type-C ^™ Gehäusen und Adaptern, inklusive dieses Geräts, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-C ^TM oder Type-A Schnittstelle verfügen.
• Das IB-1825M-C31 arbeitet auch mit Notebooks und PCs mit USB 3.0/2.0/1.1 Type-A Schnittstellen mittels des beiliegenden USB-Type-C™ zu Type-A Kabels.
• Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt 3 Schnittstelle mit der von USB 3.1 (Gen2) angegebenen Transferrate von bis zu 10 Gbit/s.
• Die Type-C ^™ Schnittstelle kann in einigen Notebooks und PCs mit USB 3.0 oder 2.0 angebunden sein. Das Gehäuse liefert nur an USB 3.1 (Gen2) Schnittstellen die volle Datenübertragungsrate von bis zu 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows ^® , macOS ^®

Handbuch IB-1825M-C31

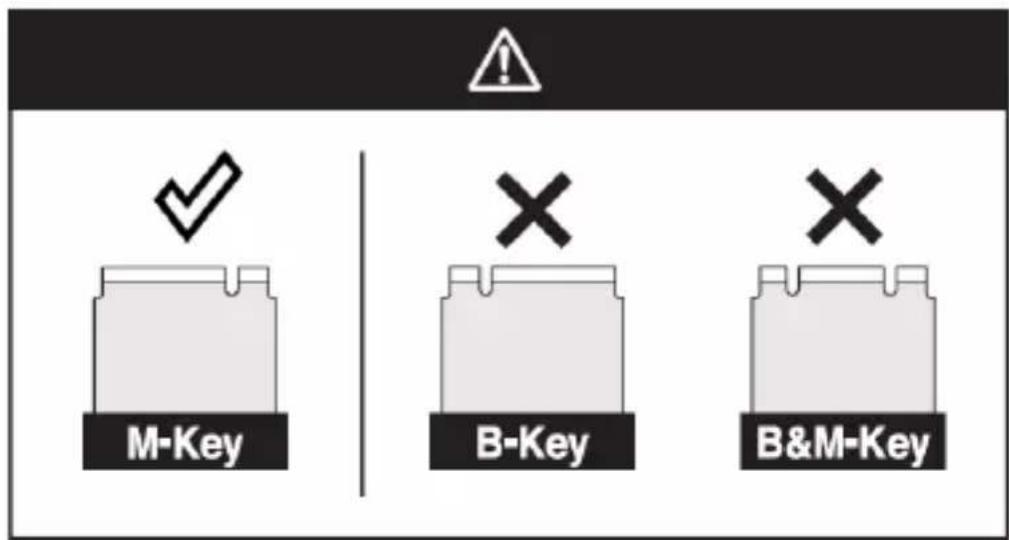

Achtung: Dieses Gehäuse unterstützt ausschließlich M.2 PCIe NVMe SSDs mit M.2 M-Key!

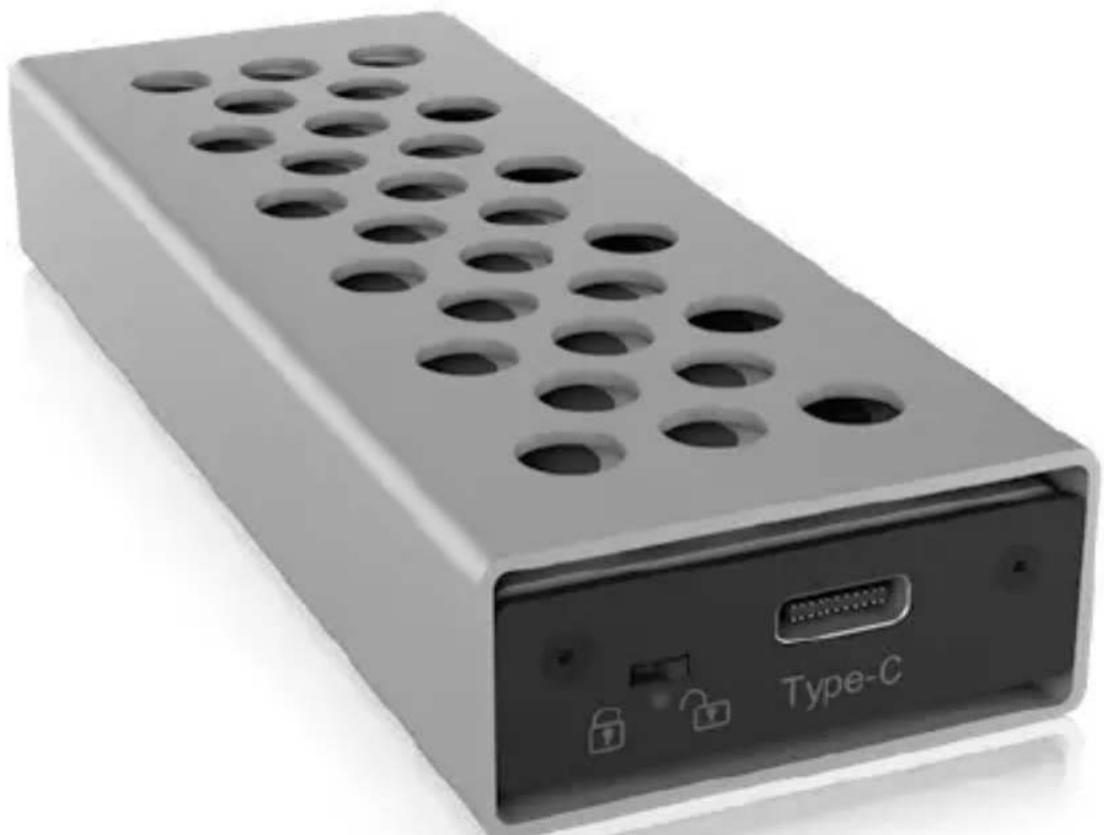

Externes USB Type-C ^™ Gehäuse für M.2 NVMe SSD

Mit dem externen USB 3.1 Typ-C" Gehäuse IB-1825M-C31 können Sie eine NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff auf M.2 Datenträger von bis zu 2 TB, egal mit welchem Host Sie es verbinden. Die IB-1825M-C31 ist kompatibel mit M.2 SSDs der Längen 30, 42, 60 und 80 mm, für eine Vielzahl von Anwendungen wie Hochgeschwindigkeitsspeicherung, Klonen eines Laufwerks oder das Ausführen eines mobilen Betriebssystems geeignet.

Mit der IB-1825M-C31 können sensible Daten auf der verbauten M.2 SSD per Schalter vor Veränderungen geschützt und wieder freigegeben werden. Mit einer kleinen Handbewegung lässt sich der dafür zuständige Schalter des IB-1825M-C31 in die gewünschte Position bewegen. Klick - Sicher.

3. Hauptmerkmale

• Hochwertige Aluminiumgehäuse im Mac Pro Look
- Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C ^TM und Type-A
• Datenübertragungsraten mit bis zu 1000 MB/s
• M-Key Sockel für NVMe SSDs, 22 x 30/42/60/80 mm
• Kühlkörper und Wärmeleitpads
- Unterstützt Windows ® und macOS®

Handbuch IB-1825M-C31

4. Einbau

Achtung: Während der Installation des Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein.

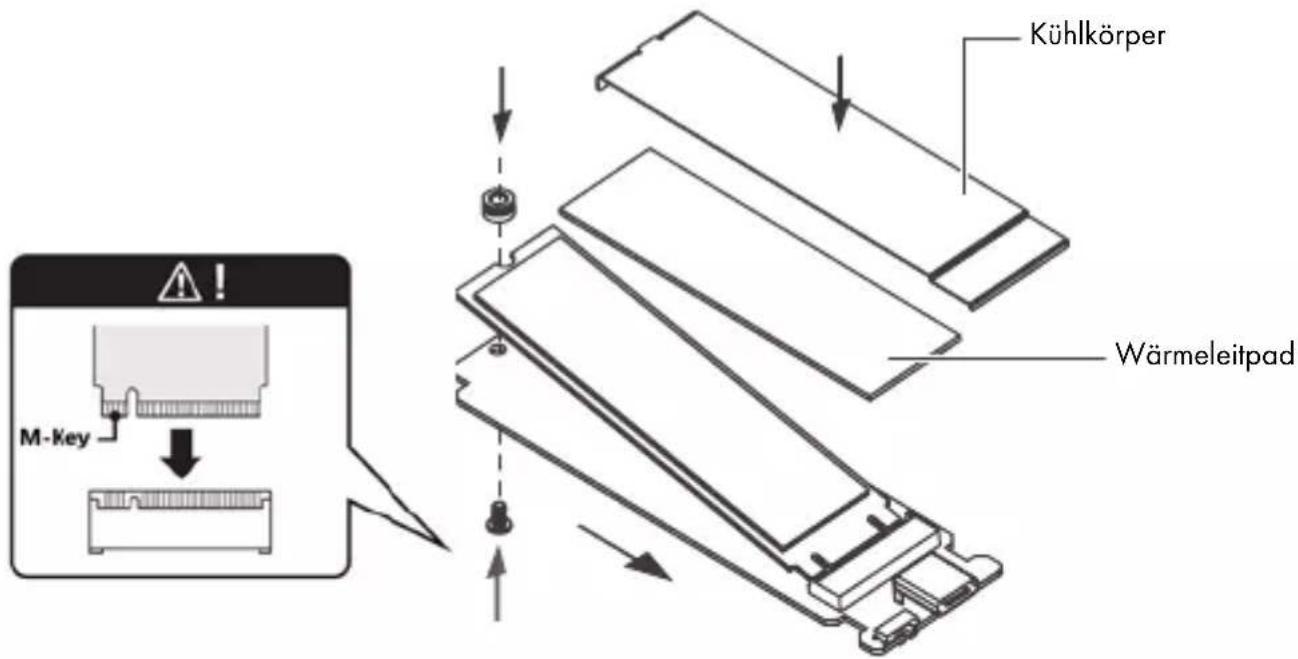

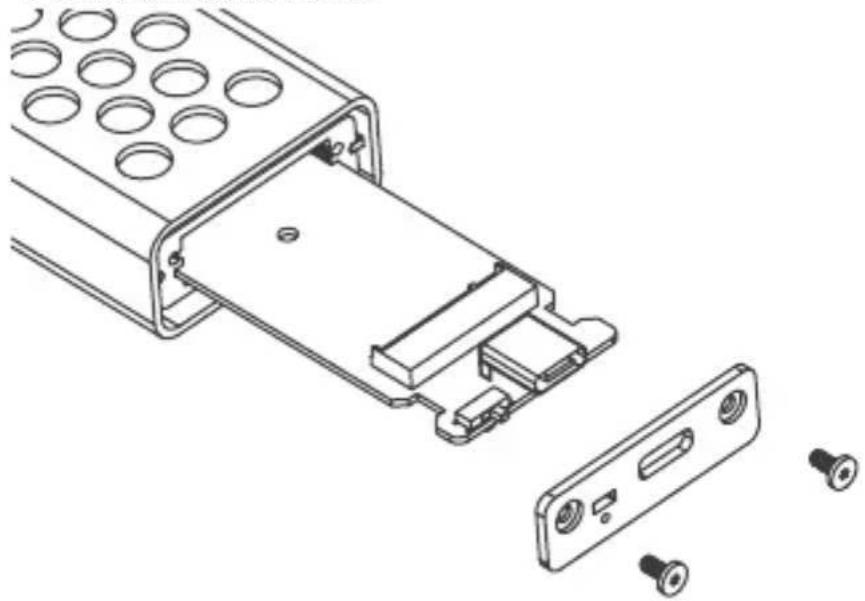

1. Entnehmen Sie die Platine.

1. Setzen Sie die runde M.2 Halterung in die halbkreisförmige Aussparung am Ende der M.2 SSD ein und halten diese mit einem Finger fest (dünnere Seite nach oben). Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite und in einem Winkel von ca. 30° in den M.2-Slot, so dass sie sich widerstandslos einfügt.
2. Drücken Sie die SSD dann vorsichtig nach unten und fixieren die M.2 Halterung mittels der mitgelieferten Schraube.
3. Bringen Sie das mitgelieferte Wärmeleitpad direkt auf der eingebauten M.2 NVMe SSD an.
4. Setzen Sie den mitgelieferten Kühlkörper auf das Wärmeleitpad und richten Sie dessen Kerbe auf die M.2 Halterung aus.

Handbuch IB-1825M-C31

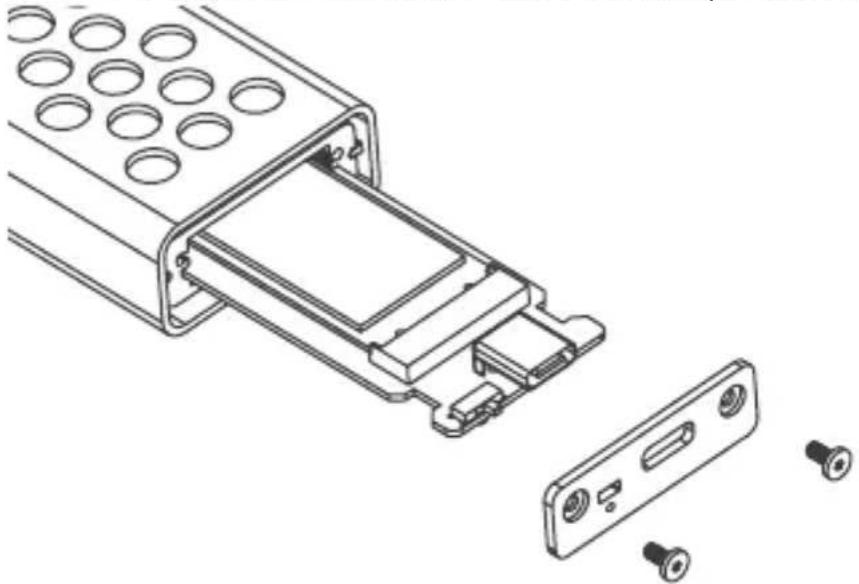

1. Schieben Sie die Platine mitsamt der SSD vorsichtig bis zum Anschlag in die Führungsschiene des Gehäuses. Achten Sie auf die korrekte Ausrichtung!
2. Befestigen Sie die vordere Abdeckung unter der Verwendung der beiden Schrauben. Stellen Sie sicher, dass der Schreibschutzschalter in der entsprechenden Aussparung Platz findet.

Hinweis! Ändern Sie die Schreibschutzeinstellung bevor Sie das Gerät an den Computer anschließen*

5. Verwendung

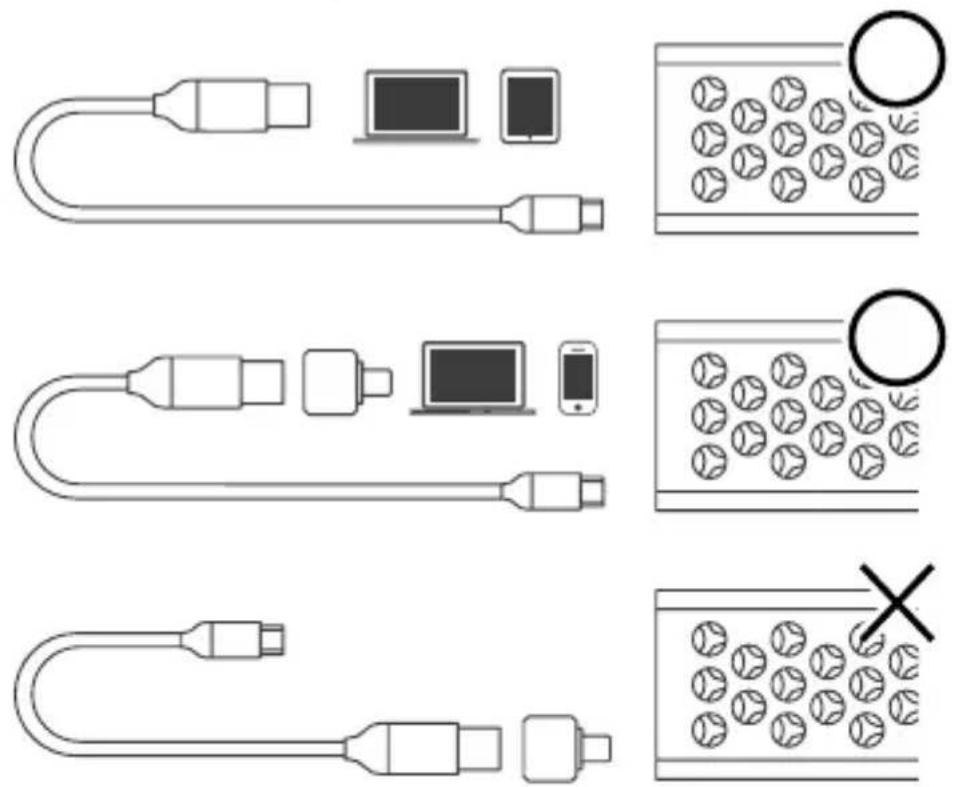

- Verbinden Sie die IB-1825M-C31 mittels des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers.

• Wurde das IB-1825M-C31 richtig eingesteckt, leuchtet die LED blau auf.
• Sobald der Schreibschutz per Schalter aktiviert wurde, leuchtet die LED weiterhin blau auf, es lassen sich aber keine Daten mehr auf das Medium kopieren oder verändern*.

* Achtung! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das Gerät getrennt und dann wieder mit dem Hostcomputer verbunden wurde.

6. Anwendung

• Die externe SSD kann im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden.
- Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
- Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
- Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen: ob die Treibersoftware installiert ist (USB), ob die SSD initialisiert, partitioniert und formatiert ist.

Hinweis: Laufwerke müssen initialisiert sein und aktive Partitionen besitzen, damit diese sofort als Daten-träger im Betriebssystem erkannt werden. Falls dies nicht der Fall sein sollte, initialisieren Sie die Laufwerke in der Datenträgerverwaltung Ihres Betriebssystems.

Die volle USB 3.1 (Gen2) Transferrate kann nur mit einem kompatiblen USB 3.1 (Gen2) Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1 Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows ^® , macOS ^® ).
